Ящик для хранения параметров — версия FreeCAD

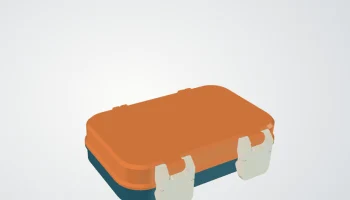

Это ремикс превосходной коробки SnapLock V3 от MakerWorld (оригинальная модель, ссылка на которую приведена выше — вся заслуга в концепции защелки/петли принадлежит ее дизайнеру).

Что отличается? Вся коробка была перестроена с нуля в FreeCAD (1.1) как полностью параметрическая модель. Откройте файл .FCStd, измените несколько значений в электронной таблице, нажмите «Пересчитать», и вы получите новую коробку любого размера с автоматически измененным положением петель, замков и защелок.

Параметры (таблица «Параметры»)

Inner_width — внутренняя ширина (мин. 47 мм)

Inner_length — внутренняя глубина (мин. 15 мм)

Bottom_height — высота нижней части (мин 20 мм, высота защелки 40 мм)

Top_height — высота крышки (мин 18 мм)

Corner_fillet — радиус угла (автоматически ограничивается, чтобы петли всегда оставались на прямой стене)

Стены, пол и потолок 2 мм, зазор 0,2 мм (также редактируется). Внешний размер = внутренний размер + 4 мм.

Умная компоновка: при внутренней ширине менее 60 мм модель автоматически переключается на 1 петлю + 1 защелку по центру; выше, используются 2 петли + 2 защелки.

Сборка и анимация

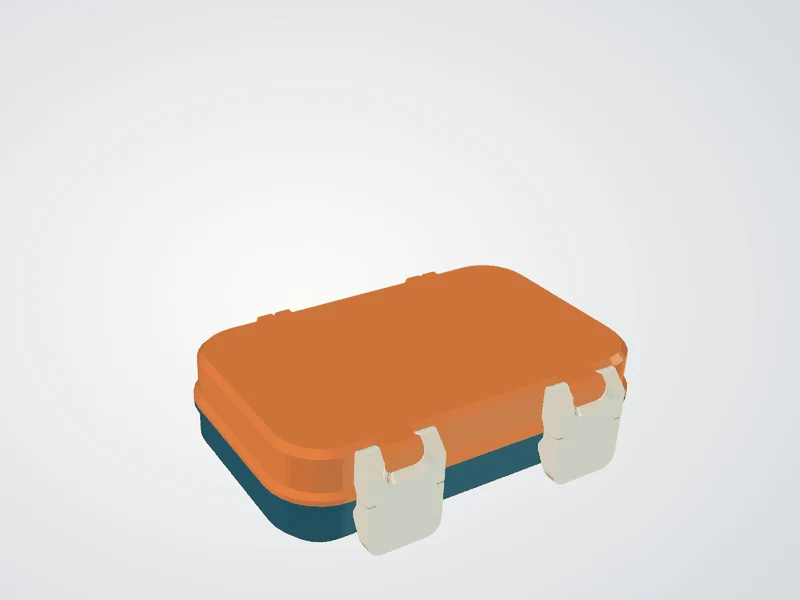

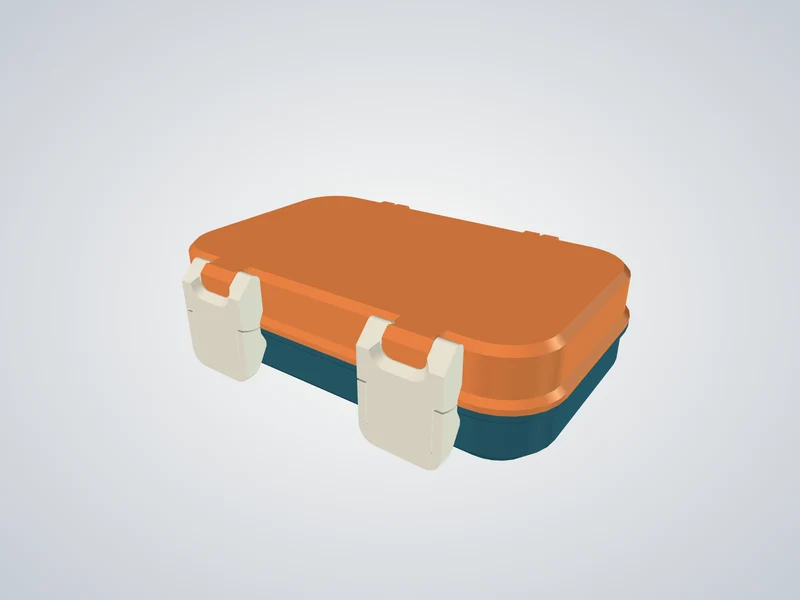

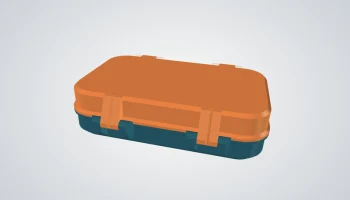

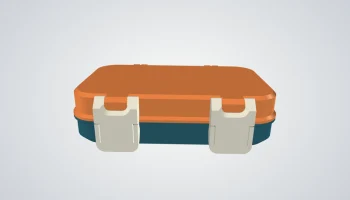

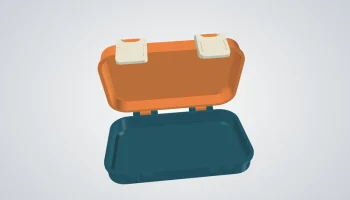

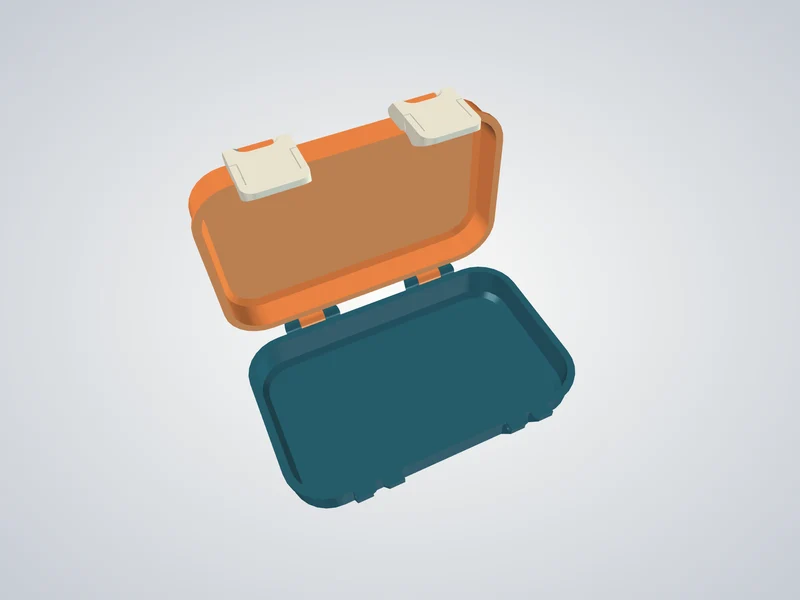

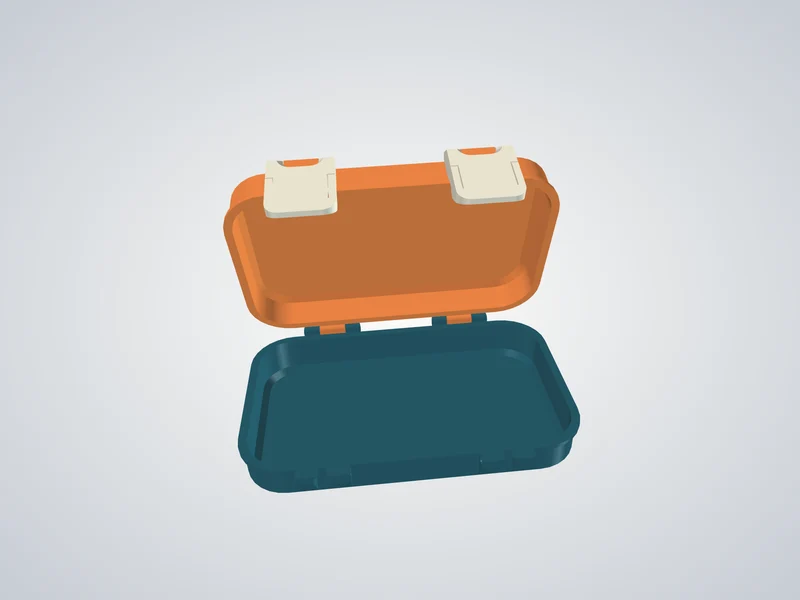

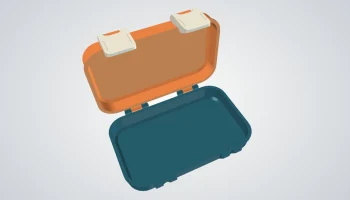

Файл FreeCAD также содержит сборку (рабочий стол FreeCAD Assembly) с шарниром и обеими шарнирами защелки в качестве соединений, а также анимацию открытия, что удобно для проверки зазоров перед печатью.

Включенные файлы

parametric_storage_box_FreeCAD.FCStd — параметрический источник (размер по умолчанию 150 × 90 мм)

ШАГ — закрытая сборка каждого размера

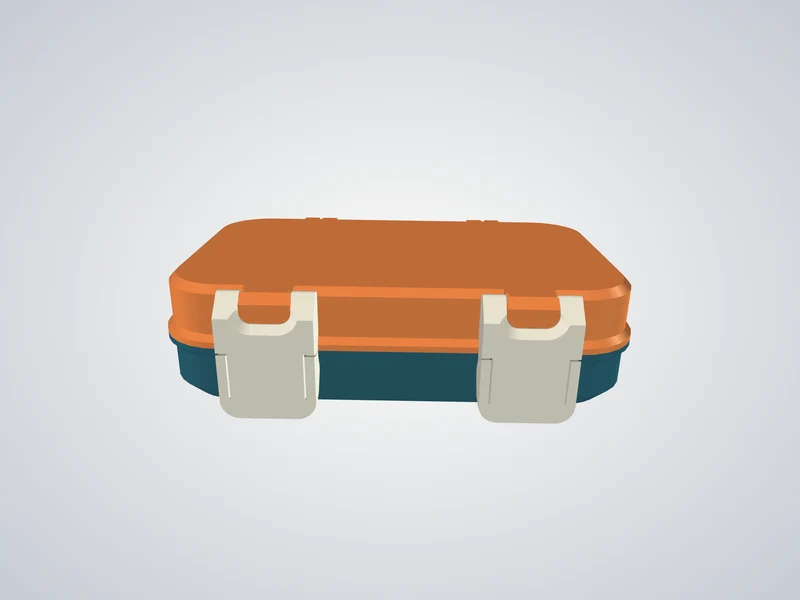

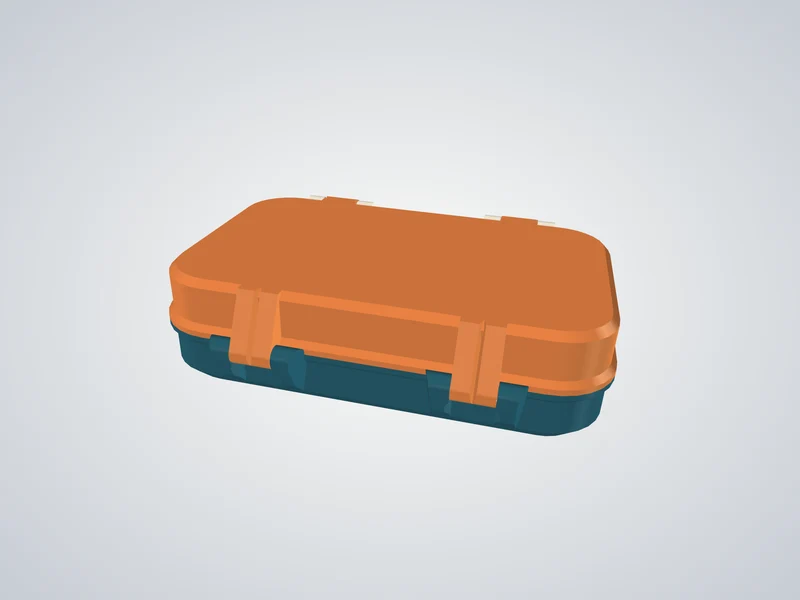

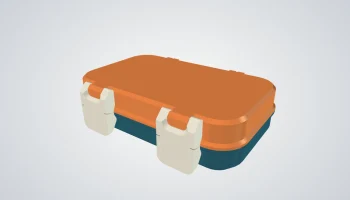

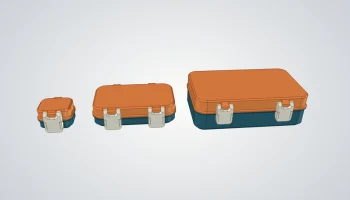

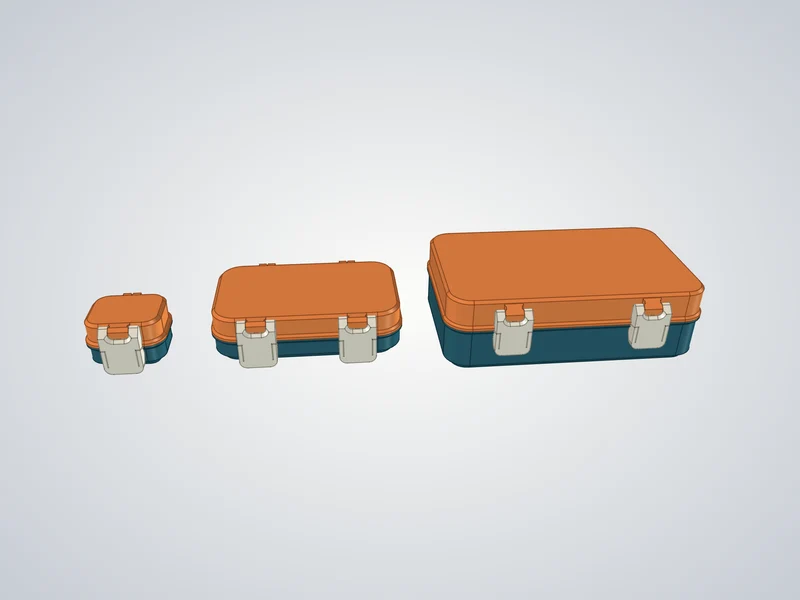

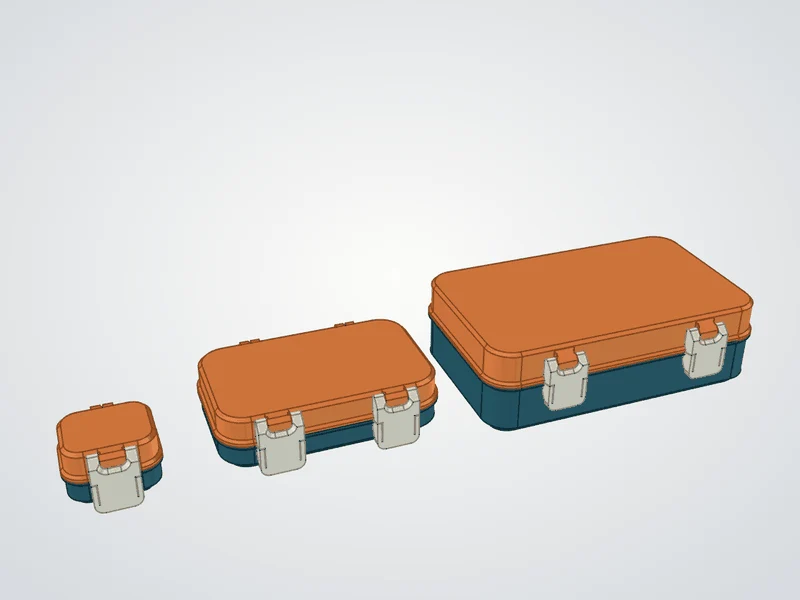

STL — готов к печати, 3 размера (внутренние размеры):

Малый 55×45 мм, дно 20/крышка 18 мм — 1 защелка

Средний 150×90 мм, дно 20/крышка 18 мм — 2 защелки

Большой 220×130 мм, дно 40/крышка 25 мм — 2 защелки

Каждый размер = 1 дно + 1 крышка + защелка (укажите ×1 или ×2, как указано в названии файла). Дно экспортируется полом вниз, а крышка уже перевернута (верхняя грань на кровати). Защелка экспортируется в собранном виде — положите ее в слайсер.

Как сделать свой размер

Откройте parametric_storage_box_FreeCAD.FCStd в FreeCAD 1.1 или новее.

Дважды щелкните таблицу параметров и отредактируйте столбец B (столбцы MIN / MAX / DEFAULT представлены в качестве ориентира).

Нажмите Ctrl+R (пересчитать).

Экспортируйте BOTTOM, TOP и Latch_R как STL (Файл → Экспорт).

Печать

Те же рекомендации, что и для оригинальной модели SnapLock (см. ссылку выше). Для красивого внешнего вида напечатайте защелки контрастным цветом!
