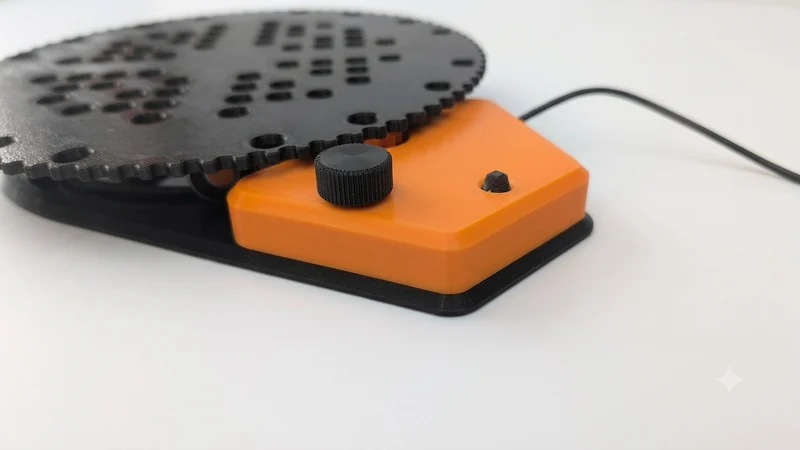

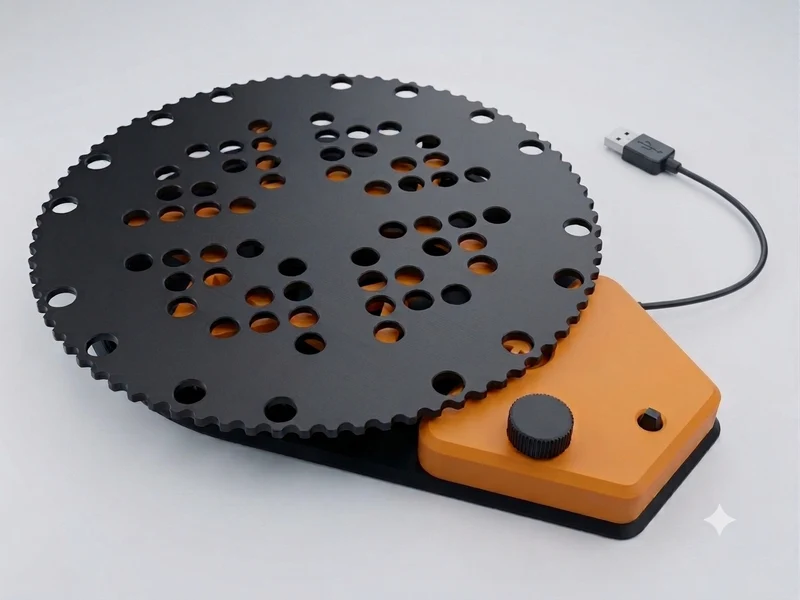

Моторизованная вращающаяся платформа для тяжелых условий...

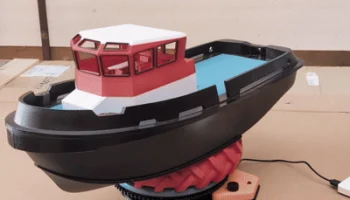

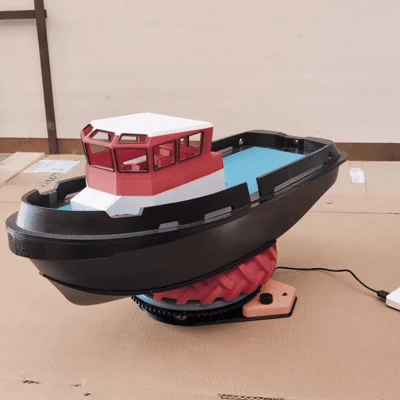

Стабильная вращающаяся платформа, если она вам нужна (буксир из примера — 4 кг)

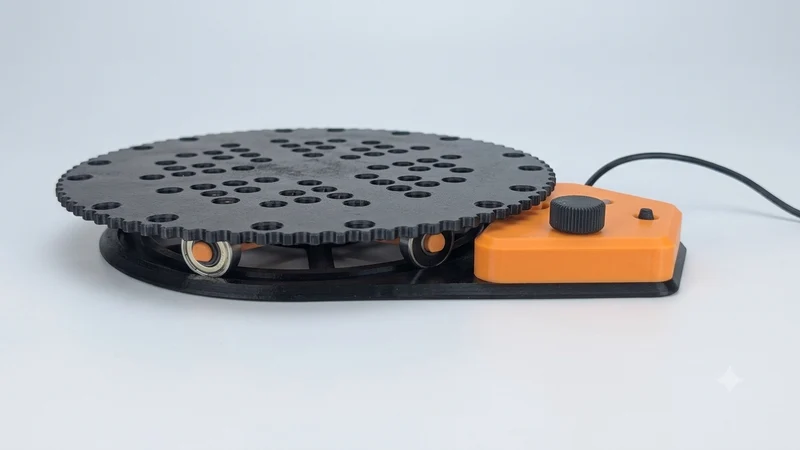

Пайка не требуется — собрана из деталей Bambu (мотор, плата, потенциометр, потому что это было то, что у меня было из другого проекта) и 3 или 6 подшипников 608 в качестве колес для плавного хода, но вы можете использовать напечатанные, они подойдут для этого приложения.

Отверстия диаметром 10 мм в верхней пластине, если вам нужно распечатать/спроектировать какие-либо аксессуары.

Список изменений:

15.09.2026 — добавлена крышка_v2 со специальной точкой крепления шнура питания.

Спецификация:

3 или 6 подшипников 608

Распределительный щит питания

Переключатель включения/выключения

Потенциометр

N20 Мотор

Саморезы 2х8

Застежка-молния

Источник питания USB (старое зарядное устройство USB для телефона, блок питания или просто ноутбук или компьютер) и, возможно, удлинительный USB-кабель, если он вам нужен.

Печать:

Поддерживает: только для базы

Протестировано с PETG, слой 0,2, 4 стенки, 5 верхних и нижних слоев, 20% заполнение гироида, используйте 6 стенок для винта.

Сборка:

Протяните USB-кабель через крышку (он плотно прилегает, вам придется вставить его) и закрепите его внутри с помощью застежки-молнии вокруг точки крепления между отверстиями для винтов.

Подключите его ко входу распределительного щита, подготовьте провода для двигателя, выключателя и потенциометра и подключите их к плате в указанном порядке.

SW0 — переключатель вкл./выкл.

SW1 — потенциометр

CH1 — двигатель

Вы можете привести в порядок провода перед их подключением

Закрепите доски саморезами диаметром 2 мм. Наденьте шестерню на двигатель, подсоедините ее и установите на основание, затем прикрепите крышку четырьмя винтами снизу.

Установите подшипники на среднюю каретку и закрепите их зажимами. Привинтите платформу к основанию с опорным кольцом посередине.

Добавьте кнопку включения/выключения и ручку потенциометра.

Устранение неполадок:

Вы можете немного подвигать двигатель вперед и назад, если у вас возникли проблемы с выравниванием шестерен.

-----------------------
