Универсальная штабелируемая и гибкая вешалка/система орг...

У каждого есть гаечные ключи. Существует множество решений для организации гаечных ключей. Однако я не смог найти тот, который действительно соответствовал бы моим потребностям.

Проблемы заключались в следующем:

У меня есть несколько наборов гаечных ключей разных размеров, форм и типов. Органайзер должен быть универсальным, по крайней мере в какой-то степени, чтобы мне не приходилось проектировать отдельный органайзер для каждого гаечного ключа;

Для некоторых часто используемых гаечных ключей у меня есть несколько, обычно от 3 до 4 ключей одного размера. Мне нужно гибкое решение, чтобы я мог положить в один органайзер несколько гаечных ключей одного размера;

Мне нужен компактный способ организовать свои гаечные ключи, чтобы заменить беспорядок в ящике;

Эти хранящиеся ключи должны быть легко доступны, и я должен иметь возможность легко видеть нужные мне размеры;

Я должен иметь возможность легко вынимать или добавлять в органайзер гаечные ключи;

Решение должно легко адаптироваться к различным вариантам хранения, таким как различные типы перфорированных досок, стен, ящиков и т. д.

Демонстрационный пример

Вот мое решение. Модульная универсальная штабелируемая и гибкая система вешалки/органайзера для ключей.

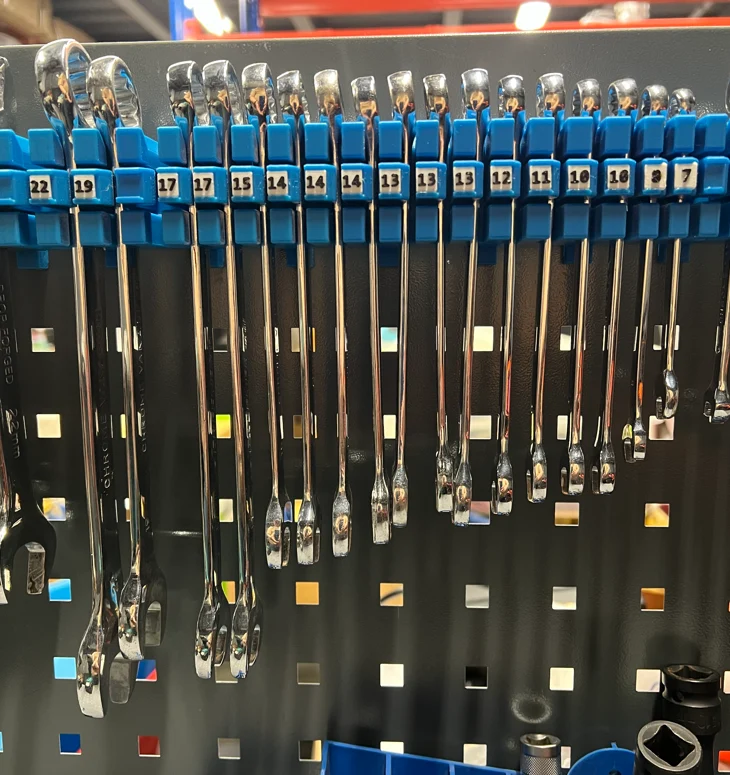

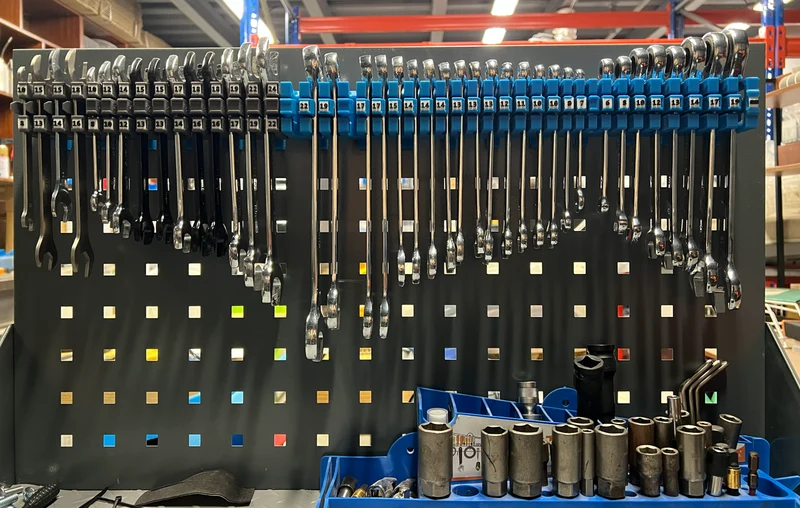

Нынешнюю систему подвешивания гаечных ключей я построил для себя. Ключи легко доступны. На номерных табличках четко указаны размеры соответствующих ключей, и номерные знаки можно легко заменить, если я захочу сменить ключ. Я могу повесить 44 гаечных ключа (или еще 2-3) на эту перфорированную доску длиной 660 мм, что экономит много места.

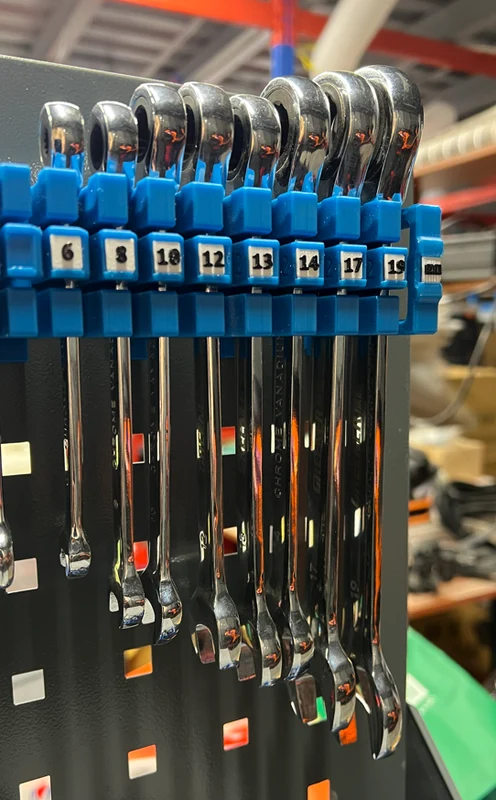

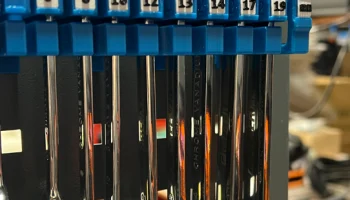

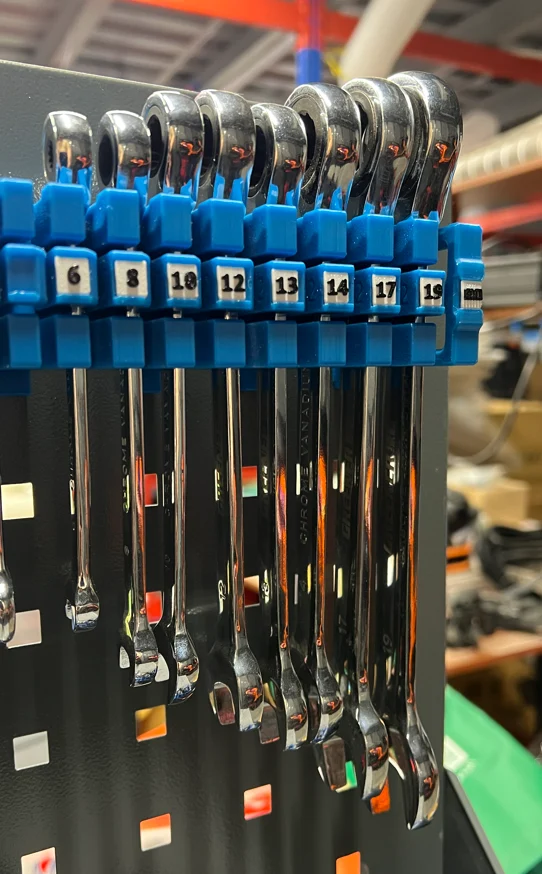

Комбинированные ключи с храповым механизмом

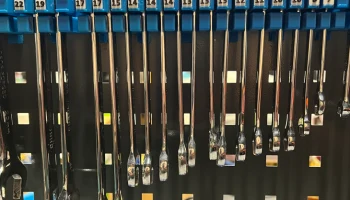

Я в основном использую комбинированные ключи. Как вы можете видеть, несколько гаечных ключей одинакового размера свисают вместе. Некоторые пустые модули ждут добавления новых ключей.

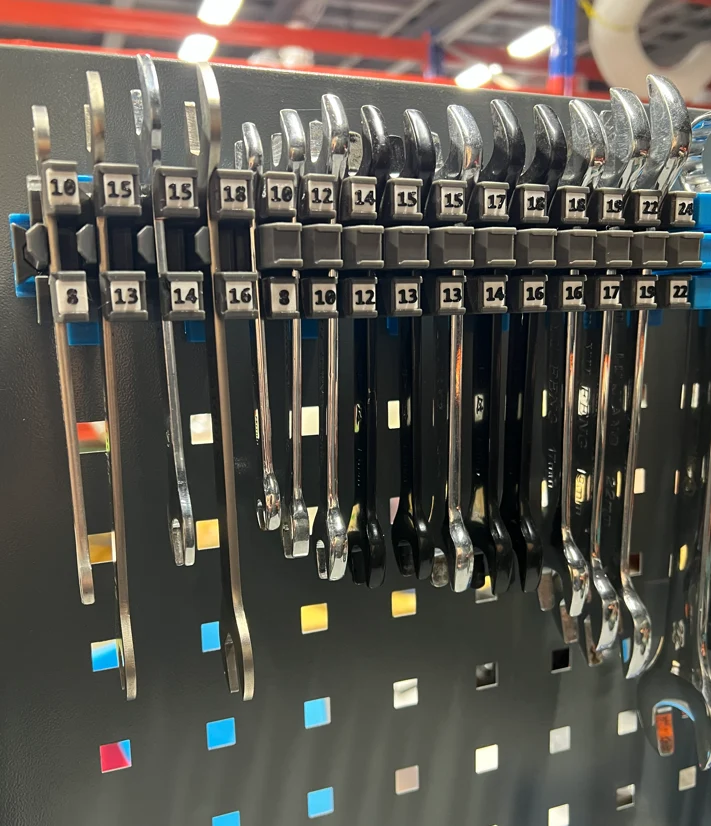

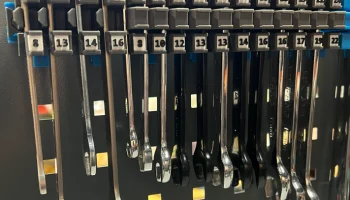

Модули для рожковых ключей. Есть два типа модуля. Один для обычных, толстых ключей. Один для тонких ключей толщиной 2-3 мм.

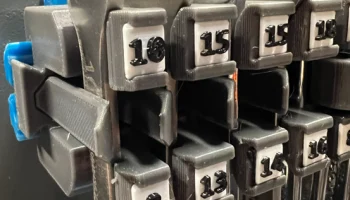

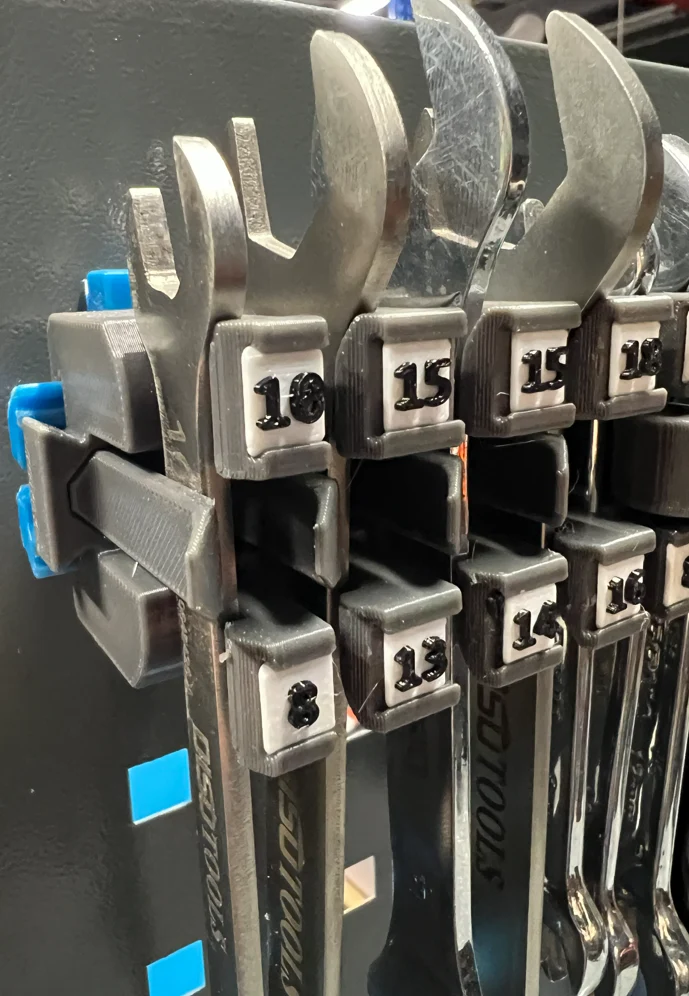

Крупный план: тонкие подвески для гаечных ключей.

О системе

Эта система все еще находится в стадии разработки, поскольку на рынке слишком много различных гаечных ключей, и я, очевидно, не могу объединить их все в одной конструкции. Однако благодаря своей очень гибкой и модульной концепции систему очень легко расширить и добавить к ней бесчисленное количество модулей.

Модули подвески/держателя для гаечных ключей

В настоящее время эта система подходит для большинства распространенных гаечных ключей, таких как комбинированные и рожковые ключи. Размер от 6 мм до 24 мм и императорские ключи аналогичного размера. Толщина от 2мм до 8мм.

Модули предназначены не только для подвешивания на стены, но и для размещения на ящиках.

Модули можно штабелировать вместе с помощью пазов типа «ласточкин хвост», как показано на схеме. Список текущих доступных модулей приведен ниже здесь:

Модули комбинированных ключей

6-10 мм, 10-13 мм, 12-17 мм, 17-24 мм

Модули открытых ключей

10-12(8-10)мм, 16-18(14-17_15-18)мм, 17-19мм, 19-22мм, 22-24мм

Тонкие рожковые ключи (2-3 мм)

8-12 мм, 13-16 мм, 16-19 мм

Торцевая пластина держателя ключа

универсальный

V-образный ограничитель соединительной планки (дополнительно)

универсальный

Примечание. Размеры в списке не являются абсолютными. Ключи аналогичного или близкого размера должны быть совместимыми. Эксп. 10-12 (8-10) мм также подойдет для гаечного ключа на 6-7 мм.

Вы можете запросить разные размеры, чтобы я мог добавить больше модулей в будущем.

Монтаж модулей

В настоящее время монтажные модули предназначены для применения в перфорированных плитах с квадратными отверстиями. Подробнее о монтажных модулях смотрите в других моих моделях обмена. Простое решение для крепления перфорированных досок или других предметов

V-образная соединительная планка (ласточкин хвост)

Эта соединительная планка по сути является промежуточным изделием, которое позволяет штабелировать основные модули гаечных ключей, а также соединяется с используемой поверхностью (перфорированной доской, стеной, нижней частью… и т. д.) или монтажными кронштейнами.

Соединительная планка V-образной формы для перфорированной доски с квадратными отверстиями

Текущая доступная длина: 76 мм, 114 мм, 152 мм.

Как соединительная планка
