Модульная система выдвижных ящиков Ultimate Skadis

Обновите свою перфорированную доску IKEA Skadis с помощью полностью модульного, высокофункционального и компактного решения для хранения, разработанного специально для удобной 3D-печати и максимальной полезности.

Размеры и посадка на решетку Skadis

Размер одного модуля main_body: 120 мм (ширина) x 98 мм (глубина) x 138 мм (высота)

Размер одного модуля main_body_half: 120 мм (ширина) x 98 мм (глубина) x 68 мм (высота)

Полезное внутреннее пространство ящика: 105 мм (ширина) x 78 мм (глубина) x 30 мм (высота)

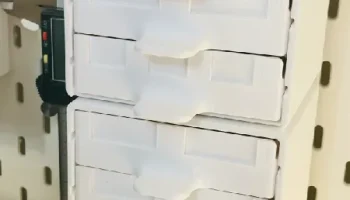

Емкость платы: помещается до 4 модулей по вертикали и до 6 модулей по горизонтали на стандартной плате Skadis размером 560x760 мм.

Ключевые особенности

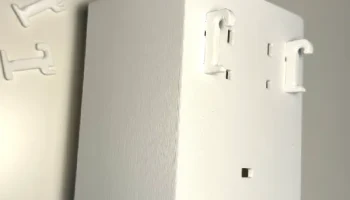

Крепление Uni-Hook для тяжелых условий эксплуатации: используются два Uni-Hook Skadis, напечатанные отдельно, для максимальной механической прочности и плотной и надежной посадки без необходимости использования опор.

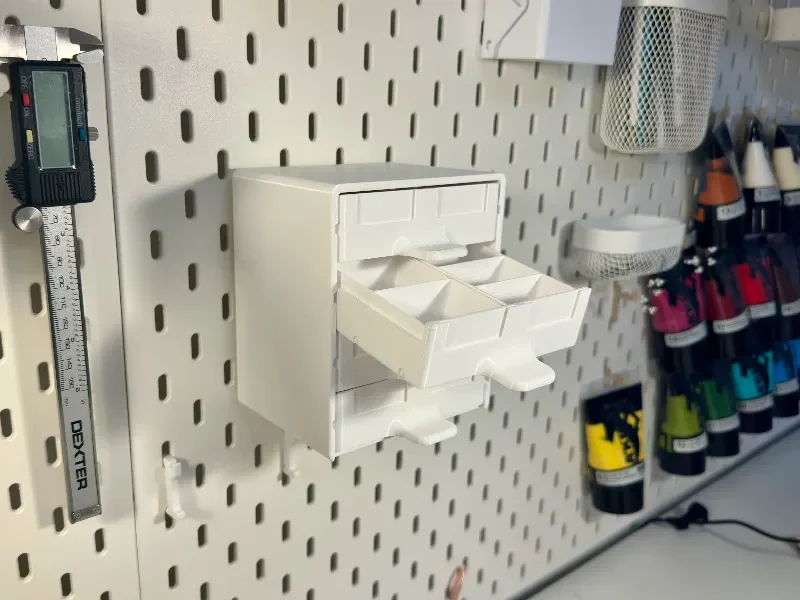

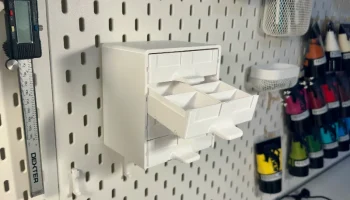

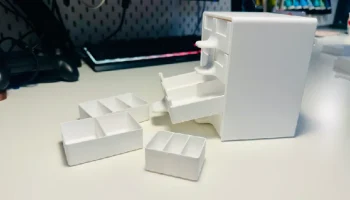

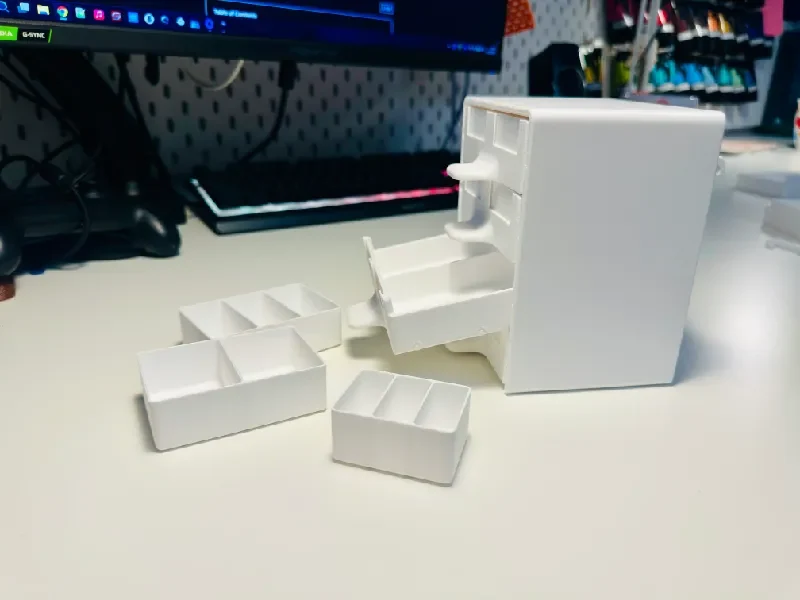

Умный механизм блокировки наклона: ящики полностью выдвигаются с наклоном вниз на 15 градусов в конечном положении, чтобы предотвратить случайное падение.

Легкое быстрое высвобождение: слегка повернув ящик влево или вправо при полном выдвижении, он освобождается от направляющих для полного извлечения.

Настраиваемые этикетки: в каждом ящике есть два слота для выдвижных карточек с этикетками, что позволяет организовать вашу установку.

Дополнительное сверхплавное движение из ПТФЭ: встроенные боковые прорези позволяют использовать короткие сегменты трубок из ПТФЭ (стандартные трубки принтера с внешним диаметром 4 мм и внутренним диаметром 2 мм) для сверхплавного скольжения. (Необязательно, не строго обязательно).

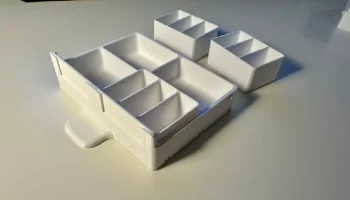

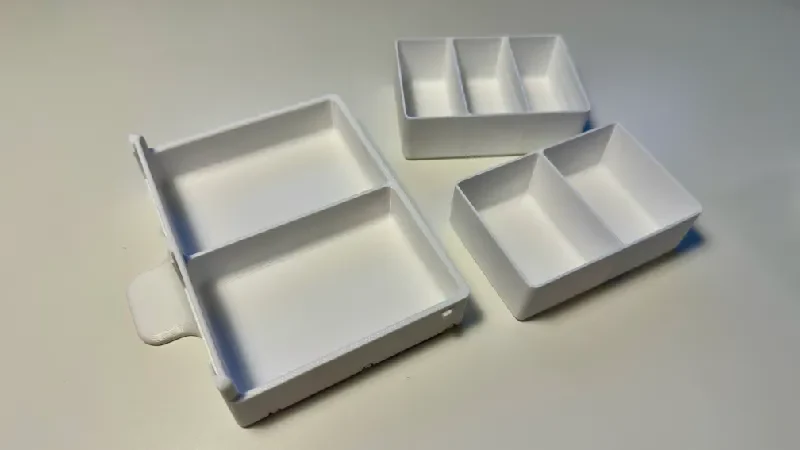

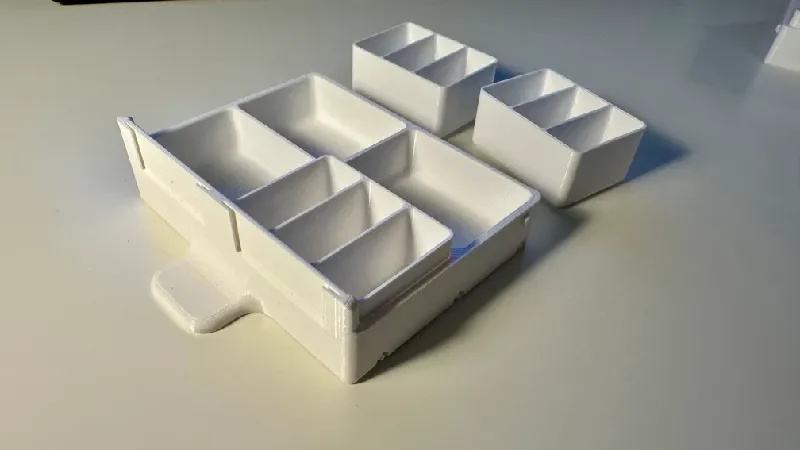

Модульные вставные корзины: съемные вставные корзины, предназначенные для выдвижных ящиков с несколькими отделениями (версии с 2 и 4 выдвижными ящиками), позволяют брать отдельные секции и высыпать мелкие компоненты, не рассыпая при этом остальную часть ящика.

Доступные модели и варианты Основные ящики:

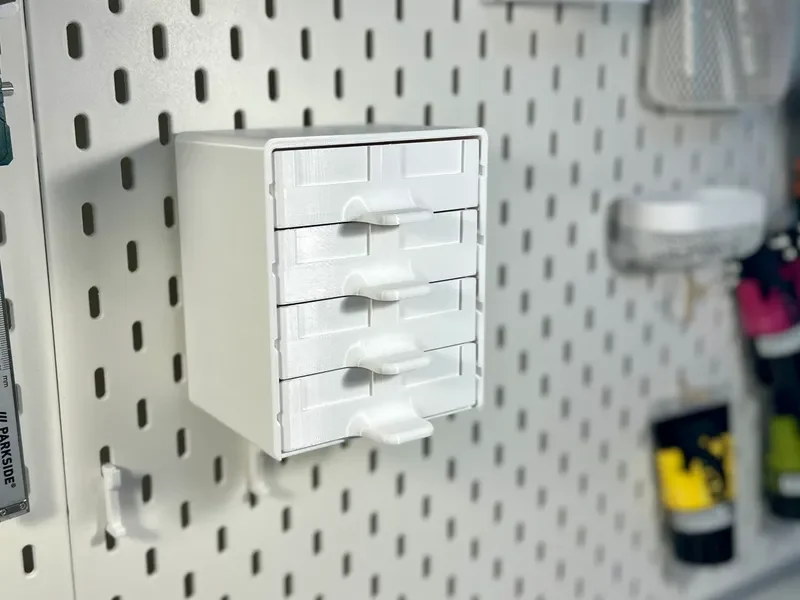

Корпус модуля с 4 ящиками (обновлен универсальными задними вырезами)

Корпус модуля с 2 ящиками (новый корпус с двумя ящиками)

1 ящик: Один открытый ящик без перегородок.

2 ящика: разделен на 2 равных отделения.

4 ящика: разделен на 4 равных отделения.

Вставные корзины (для моделей с 2 и 4 ящиками):

Полносегментная корзина (2 ящика_1 корзина, 4 ящика_1 корзина)

Длинная разделенная корзина (2 ящика_2 корзины_длинная, 4 ящика_2 корзины_длинная)

Короткая разделенная корзина (2-ящик_2-корзина_короткая, 4-ящик_2-корзина_короткая)

Разборная корзина, состоящая из 3 частей (2 ящика_3 корзины, 4 ящика_3 корзины)

Монтажное оборудование:

Skadis Uni-Hook (Основной несущий крюк)

Боковая поддержка Skadis (фиксаторы стабилизатора наклона для центрального расположения крюка)

Рекомендуемые настройки печати

Материал: рекомендуется PETG (также можно использовать PLA или ABS).

Поддерживает: Нет! 100% дизайн без поддержки.

Высота слоя: 0,2 мм.

Петли стен/Периметры: 2 стены.

Заполнение: 15% заполнение.

Примечания по сборке

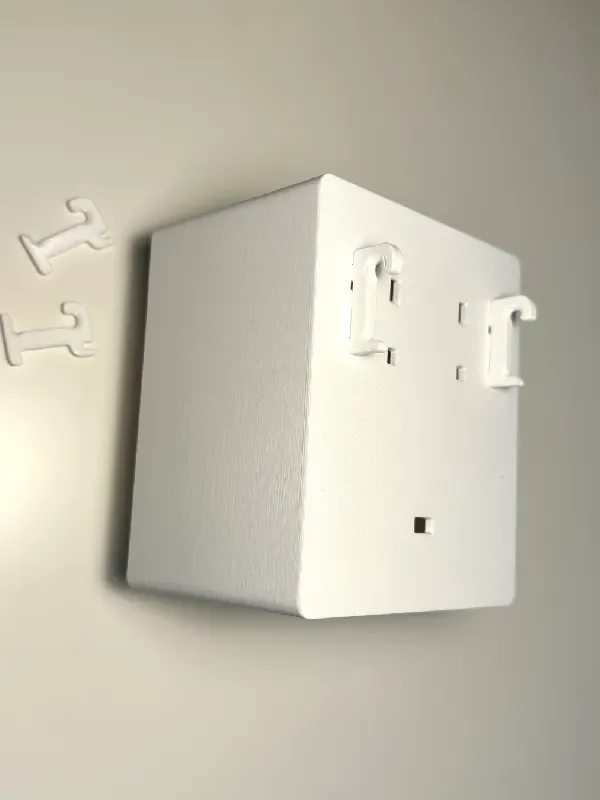

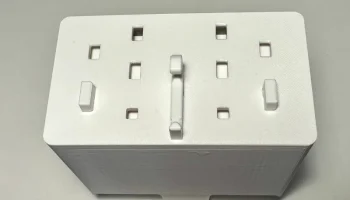

Распечатайте крючки Skadis Uni-Hooks отдельно и вставьте их в монтажные пазы на корпусе модуля для плотного прилегания.

(Необязательно) Отрежьте небольшие сегменты трубок из ПТФЭ с внешним диаметром 4 мм и внутренним диаметром 2 мм и вставьте их в соответствующие боковые пазы на ящиках для повышения плавности скольжения.

РЕДАКТИРОВАТЬ:
— 03.10.2026 — Добавил модель лицевых бейджей.

Обновление v1.1 — новый модуль с 2 ящиками и улучшения совместимости

Что нового в этом обновлении:

Добавлен модуль с 2 выдвижными ящиками: теперь вы можете распечатать меньший модуль корпуса с 2 выдвижными ящиками рядом с исходной версией с 4 выдвижными ящиками.

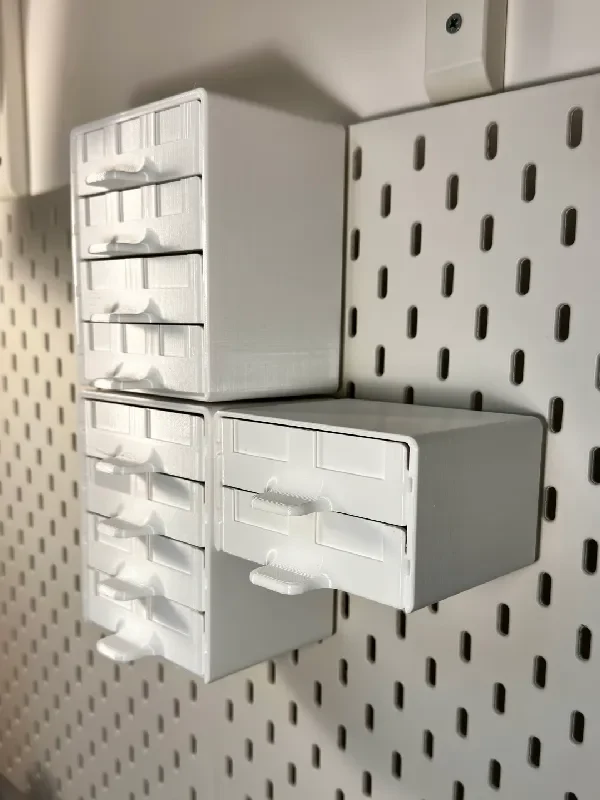

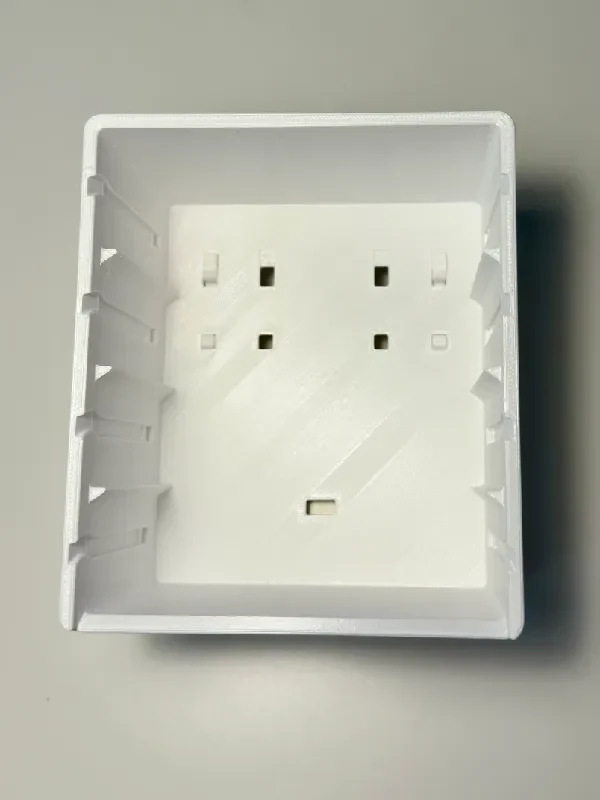

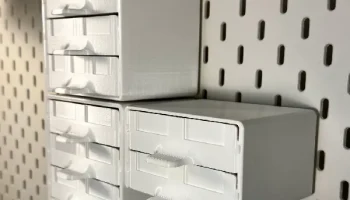

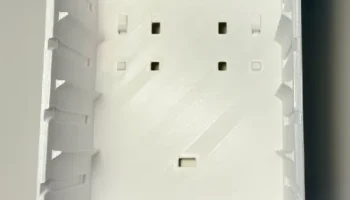

Слоты для перераспределения сетки: добавлены вырезы на задней стороне корпуса модуля с 4 ящиками. Это позволяет осуществлять полную вертикальную замену и смешивание модулей с 2 ​​и 4 ящиками в любой последовательности на плате Skadis.

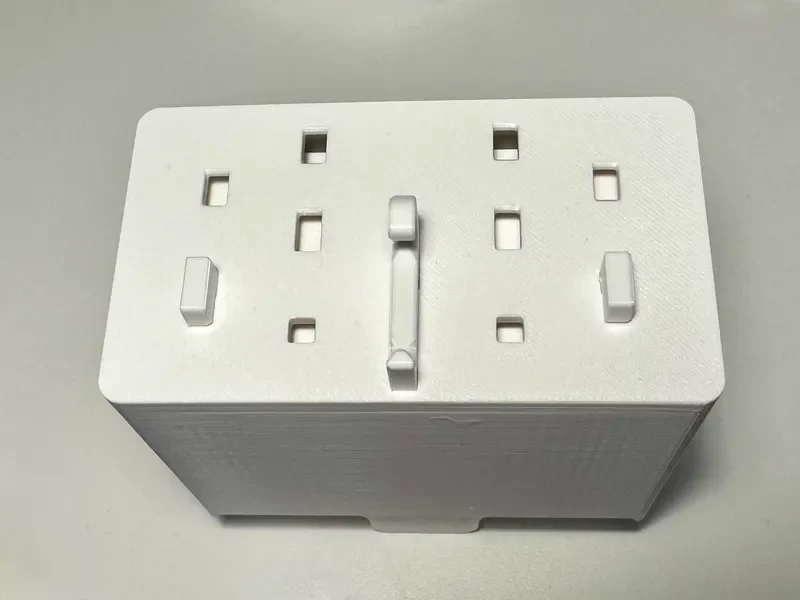

Новая деталь крепления — боковая опора Skadis: из-за расположения отверстий на перфорированной панели Skadis сочетание модулей с 2 ​​и 4 выдвижными ящиками по вертикали может привести к тому, что точка крепления Uni-Hook упадет в центр модуля, а не по бокам. Чтобы предотвратить наклон из стороны в сторону в этих конкретных компоновках, установите новые зажимы «Skadis Side Support» в пустые пазы Uni-Hook по бокам.

Skadis Uni-Hook 4 мм — для уменьшения угла
