Steam Frame - верхний ремень, сделанный своими руками (2...

Некоторые люди искали верхний ремень, сделанный своими руками, для своей Steam Frame, так как эргономичный комплект Valve стоит дорого и распродан в много мест, но верхний ремень имеет большое значение для комфорта, поэтому я сделал версию «Сделай сам», у меня есть эргономичный комплект, и при ношении он очень похож.

Особенности

Две небольшие печатные детали плюс стандартная лента шириной 25 мм (1 дюйм).

Регулируется: оба зажима оснащены пряжками в стиле рюкзака, поэтому вы можете легко изменить длину, и они не соскользнут во время игры.

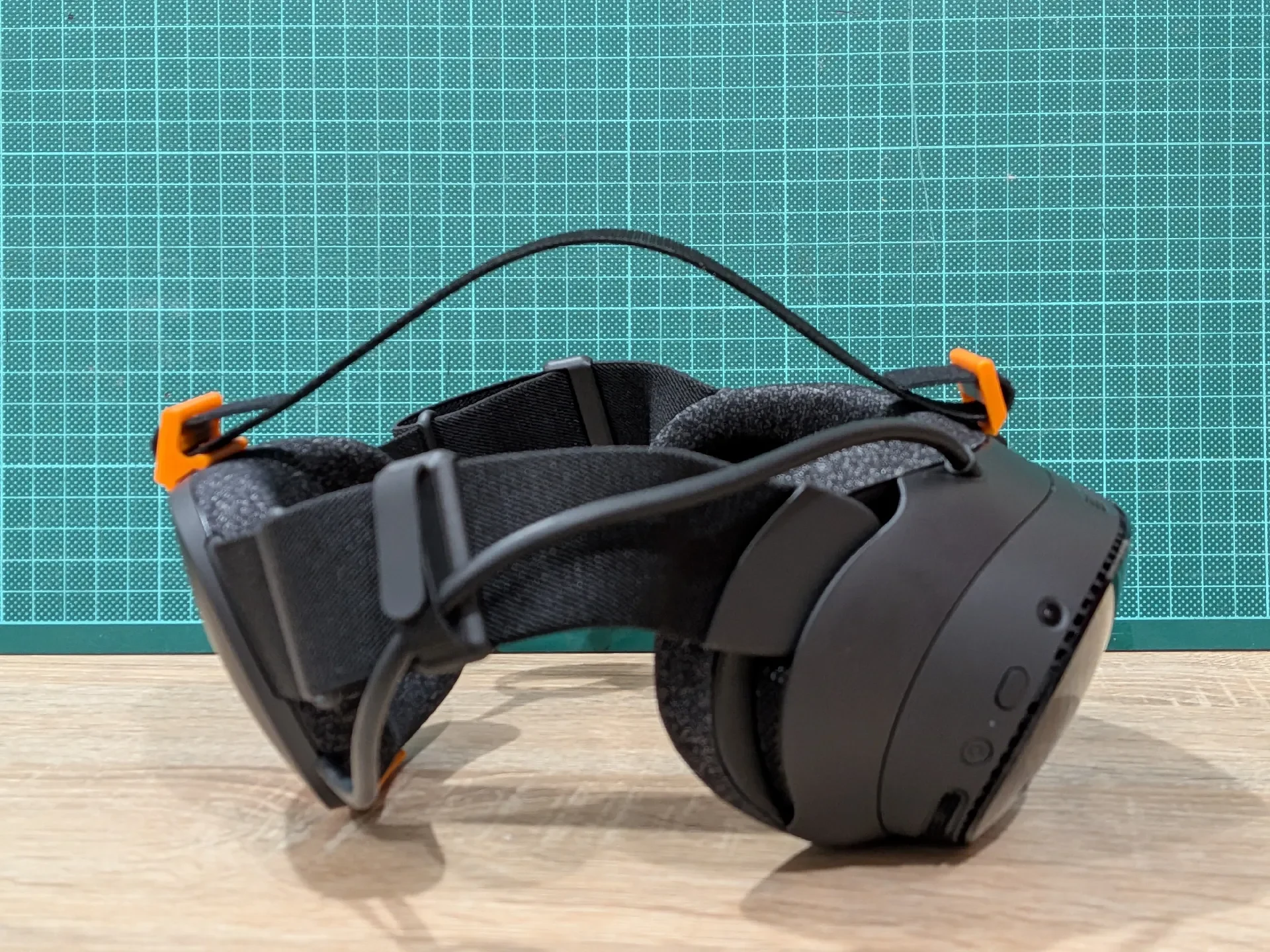

Крепится к передней точке крепления гарнитуры и к заднему аккумулятору. Никаких инструментов и клея не требуется.

Версия с проволочным зажимом для тех, кто хочет чего-то более прочного: в комплект входит приспособление, позволяющее сгибать скрепку или проволоку аналогичного сечения. Используйте проволочный передний зажим, чтобы вставить его.

Что вам нужно

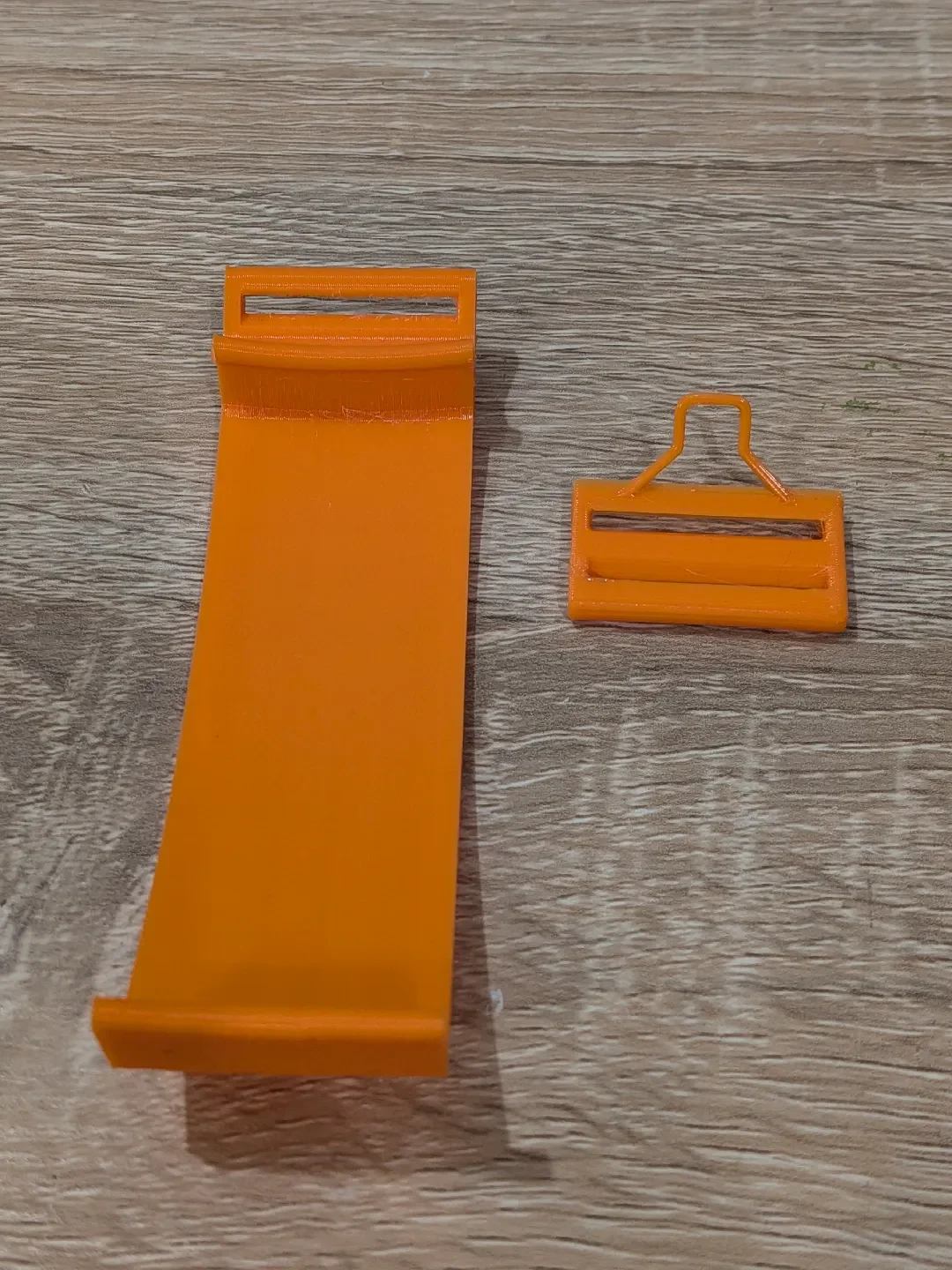

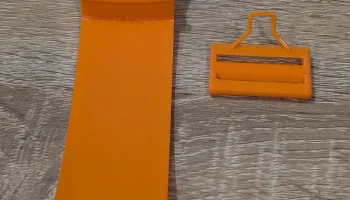

2 печатные детали, около 10 г PLA или PETG.

Нейлоновая лента толщиной 25 мм/1 дюйм. Легко найти на Amazon, AliExpress или в любом магазине товаров для рукоделия.

Печать

Распечатайте детали в той ориентации, в которой они находятся в файле. При использовании пластикового переднего зажима крючок будет достаточно прочным только тогда, когда слои будут расположены правильно. Если его повернуть, он может сломаться. Ориентация печати уже настроена правильно.

PLA подойдет, PETG будет лучше в долгосрочной перспективе. Слои 0,2 мм, опоры не нужны, хотя есть некоторые перемычки, которые для меня не были проблемой.

Сборка

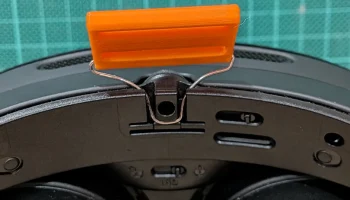

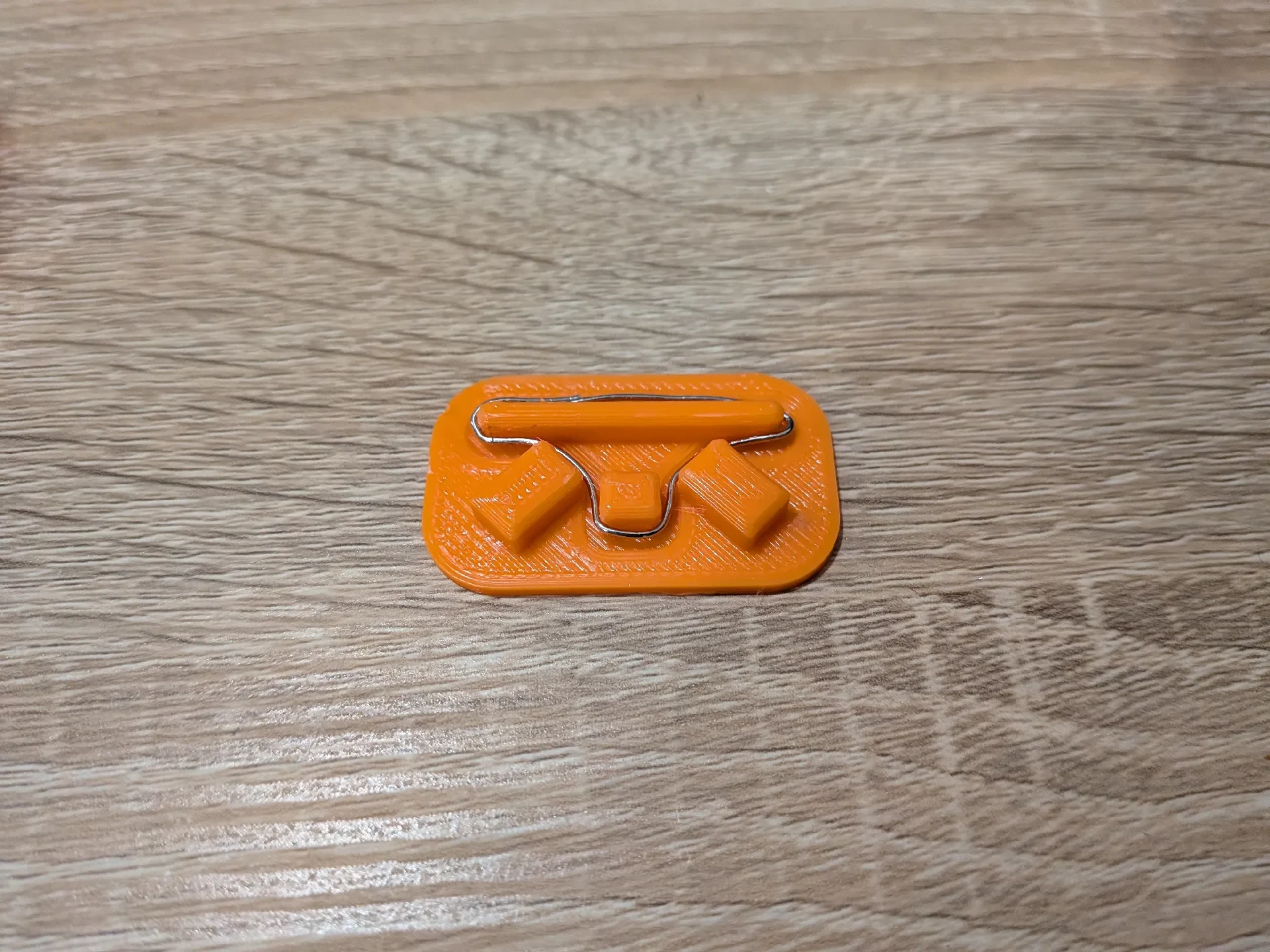

Только для версии с проводом — согните скрепку или аналогичный провод с помощью приспособления и вставьте его в передний зажим.

Отрежьте лямку нужной длины и оплавьте обрезанные концы зажигалкой, чтобы они не изнашивались.

Проденьте один конец через пряжку переднего зажима.

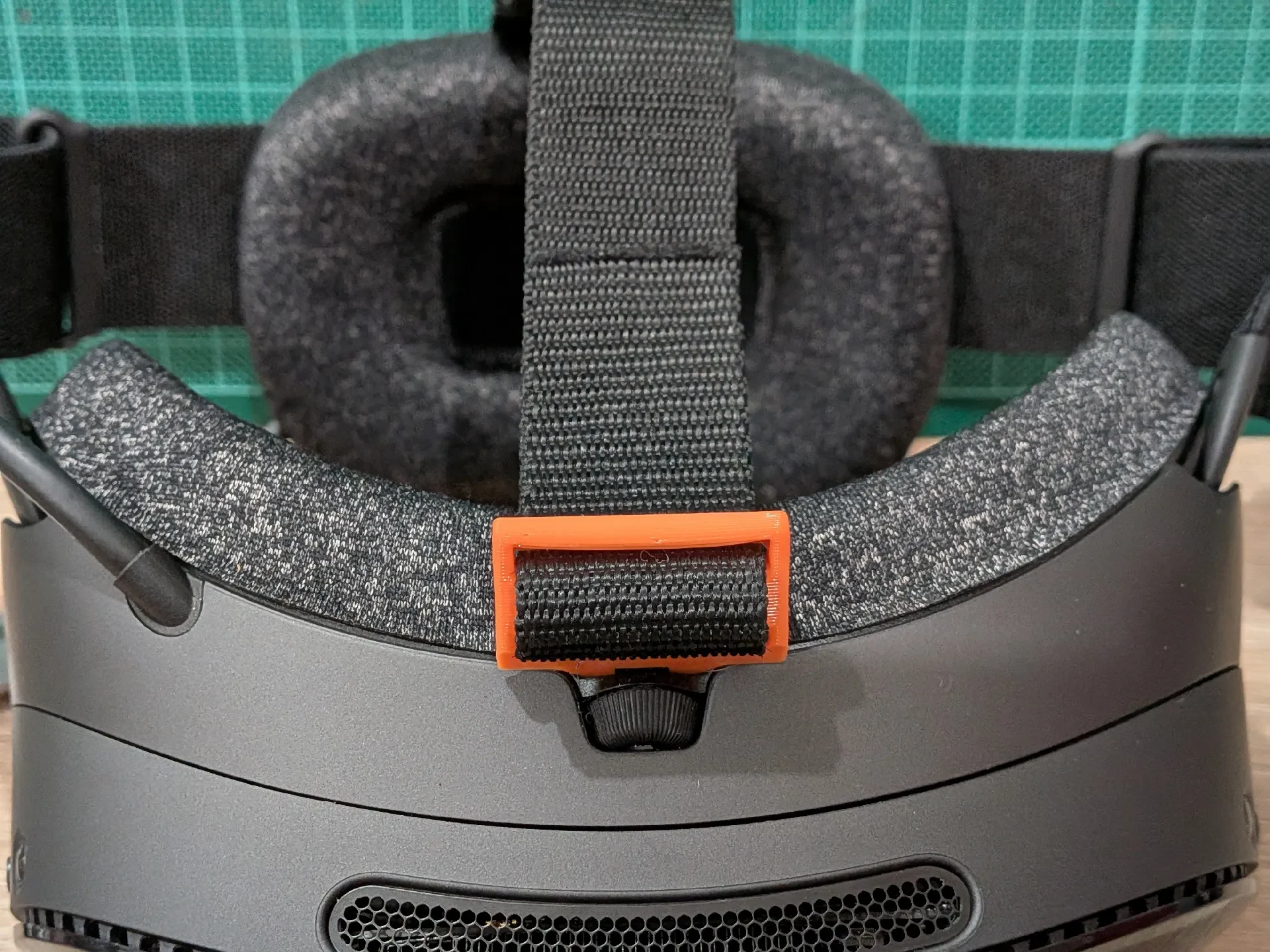

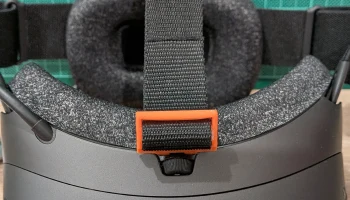

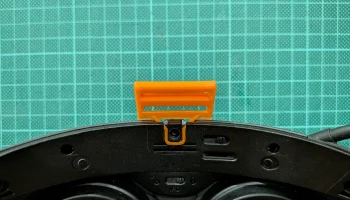

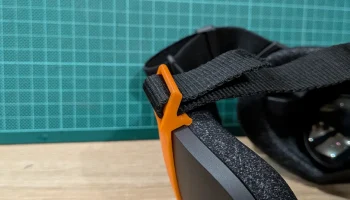

Закрепите передний зажим на креплении за накладкой на гарнитуре, чуть выше замка IPD. Он плотно прилегает, но вы должны почувствовать, как он встал на место.

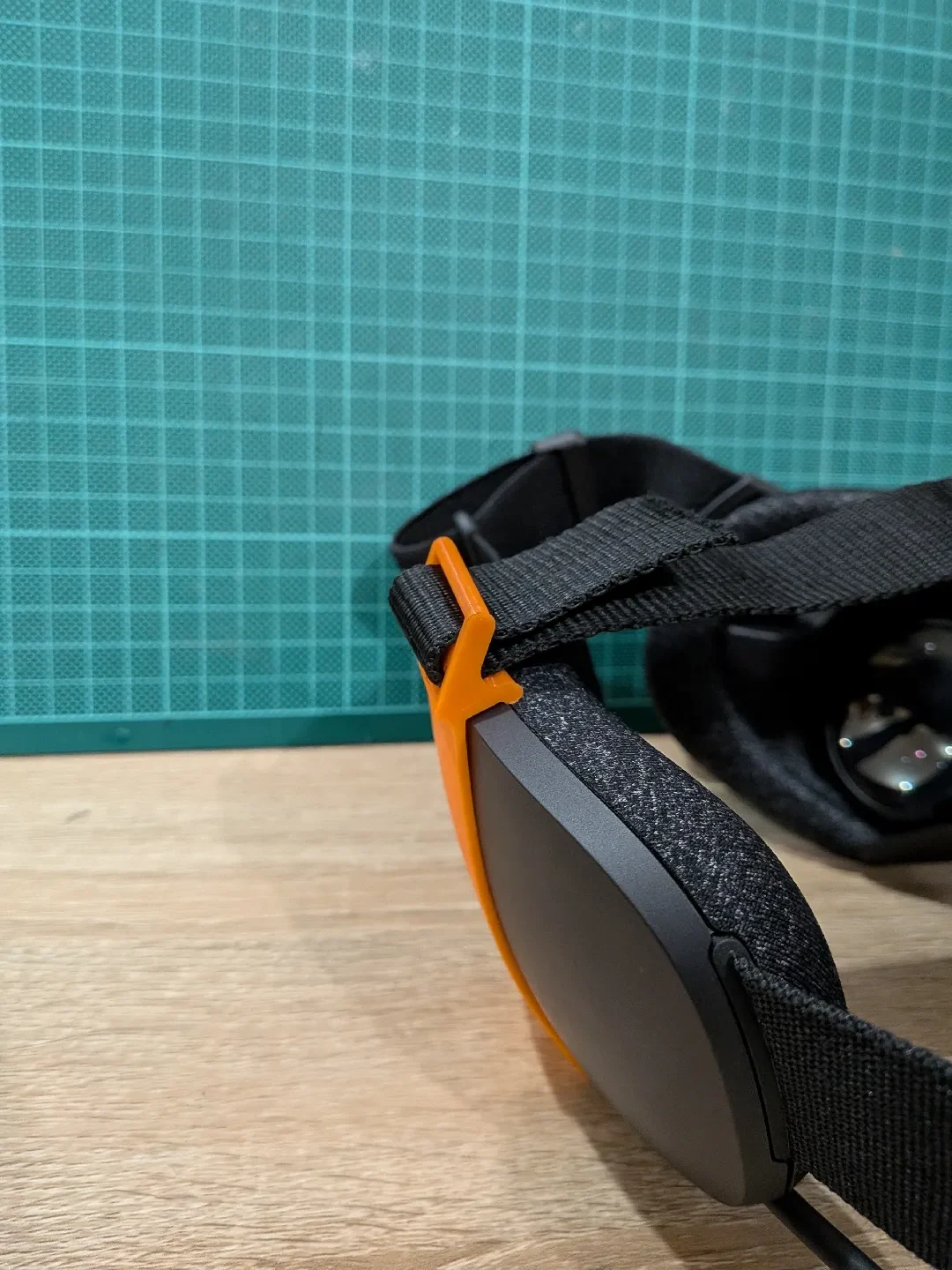

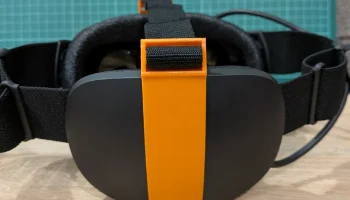

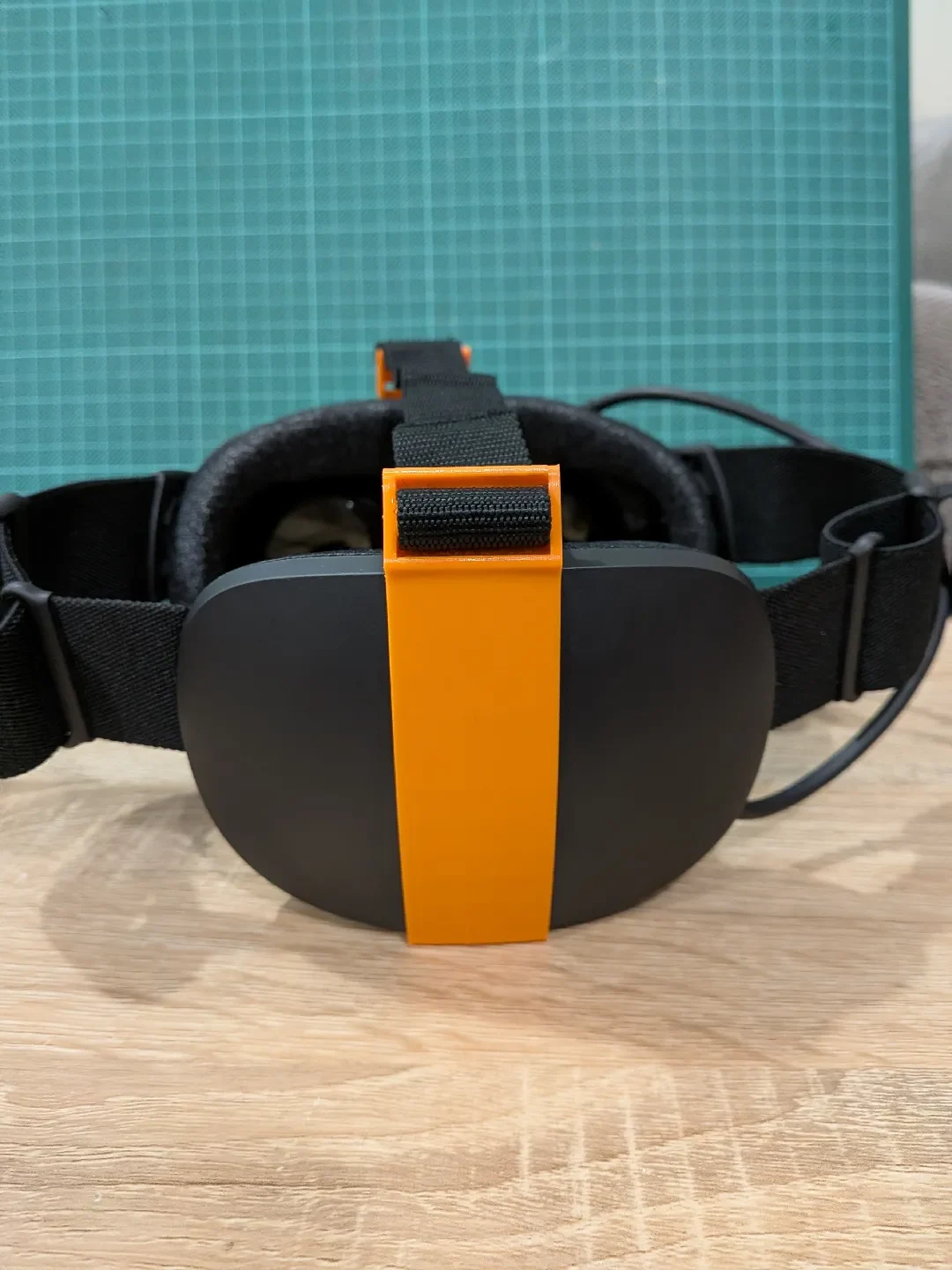

Наденьте зажим аккумулятора на задний аккумуляторный блок.

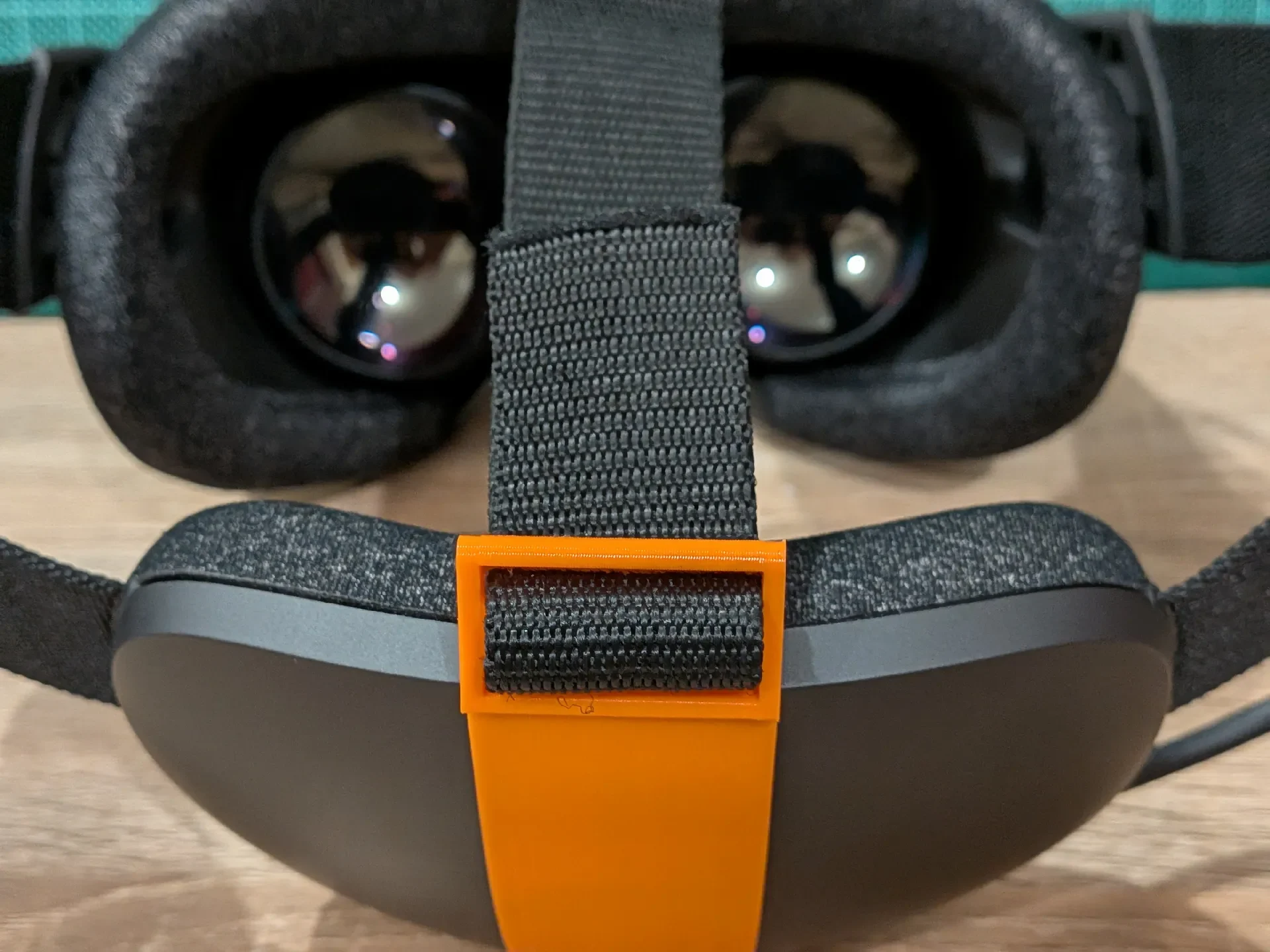

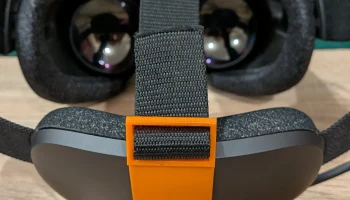

Проденьте другой конец в пряжку зажима аккумулятора, наденьте гарнитуру и регулируйте ее, пока аккумулятор не будет висеть на нужной высоте.

Разработан в Onshape. Включены файлы STEP, ремиксы приветствуются.
Фанатский аксессуар, не связанный с Valve и не одобренный ею.
