Полностью параметрический генератор ящиков/лотков/полок IKEA SKÅDIS (Skadis) (с генерацией перегородок)
Вам нужно решение для хранения нестандартного размера для перфорированной доски IKEA SKÅDIS? Эта параметрическая модель позволяет создавать индивидуальные держатели для ручек, универсальные лотки, корзины или плоские полки, размер которых идеально соответствует вашим потребностям.
Он идеально сочетается со стандартной решетчатой системой ИКЕА СКОДИС шириной 40 мм.
Нет необходимости раздела? Используйте v1 здесь:
www.printables.com/model/1807283-customizable-ikea-skadis-bin-tray-shelf-generator
Основные особенности
Полностью настраиваемый: регулируйте длину, глубину, высоту стен и мягкость углов.
Настраиваемые перегородки. Разделите корзины и лотки на сетку столбцов и рядов, разделив каждую строку на подстолбцы.

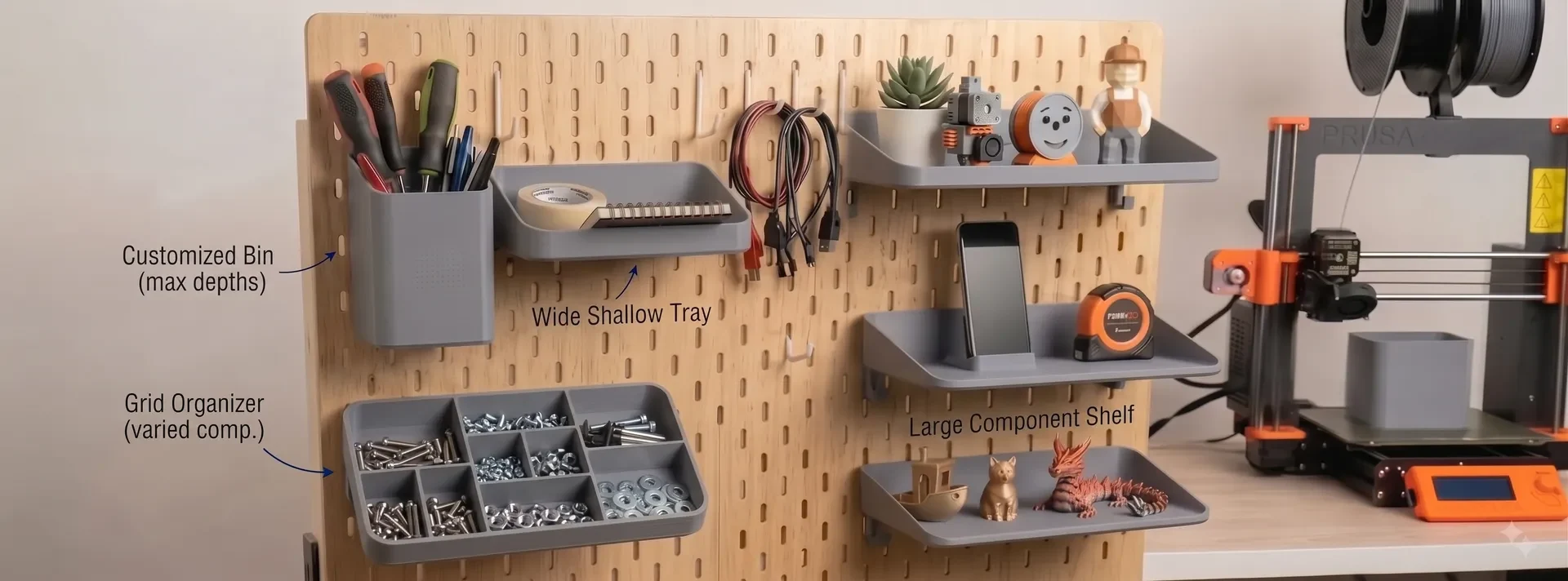

Универсальные конструкции: создавайте все, от неглубоких подносов до высоких чашек для ручек или открытых полок.
Крючки с выравниванием по сетке: вставляются непосредственно в стандартные монтажные отверстия SKÅDIS.
Удобство печати: разработан для простой 3D-печати FDM без необходимости использования опор.
Что включено?
Готовые к печати файлы: загрузите предварительно созданные файлы STL для стандартных размеров лотков, лотков и полок — программное обеспечение САПР не требуется.
Параметрический генератор: нужна уникальная длина, глубина или высота стены? Откройте прилагаемый файл .f3d, чтобы за считанные секунды создать индивидуальную посадку.
Генератор разделов (скрипт Fusion 360): нужно разделить контейнеры и лотки? Откройте прилагаемый файл IkeaSkadisBinTrayShelfPartitionGenerator.zip, чтобы создать разделы.
Как настроить (Fusion 360)
Нет Fusion360? Оставьте комментарий к нужному вам размеру и планировке перегородок.
Откройте файл в Fusion 360 (перейдите в «Изменить» > «Изменить параметры») и настройте следующие значения:
Параметр
По умолчанию
Описание
длинаЕдиница измерения
6
Количество отверстий СКОДИС по ширине (1 шт. = 40 мм).
Единица ширины
2
Глубина, выступающая за перфорированную доску (1 единица = 40 мм).
фронтглубина
15 мм
Высота передней стены.
задняя глубина
50 мм
Высота задней стенки крепится на крючки.
высота раздела
40 мм
Высота перегородок (если есть)
Примеры предустановленных конфигураций
Держатель для ручек/Чашка для инструментов:
Глубина фасада: 80 мм | задняяГлубина: 80 мм
длинаЕдиница измерения: 2 | ширинаЕдиница измерения: 2
Угловой универсальный лоток:
Глубина фасада: 15 мм | задняяГлубина: 50 мм
длинаЕдиница измерения: 4 или 6 | ширинаЕдиница измерения: 2 или 3
Низкопрофильная полка:
передняяГлубина: 0 мм | задняяГлубина: 20 мм
длинаЕдиница измерения: 6 | ширинаЕдиница измерения: 3
Как разделить контейнеры и лотки
1 Установите скрипт
Загрузите и извлеките IkeaSkadisBinTrayShelfPartitionGenerator.zip в папку.
Открыть Fusion 360
Нажмите «Shift-S» или выберите «УТИЛИТЫ», а затем «НАДСТРОЙКИ».

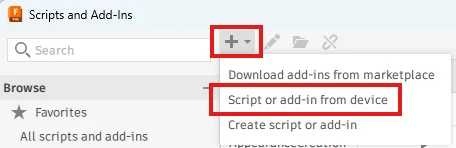

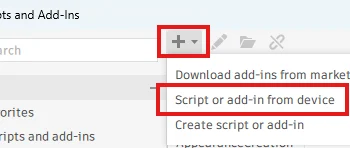

Нажмите значок ➕ и выберите «Скрипт или надстройка с устройства».
Выберите папку на шаге 1.
2 Запустите скрипт
Откройте «Ikea Skadis Pegboard Bin Tray Shelf Generator.f3d».
Отрегулируйте размеры контейнера в меню «Модификация» > «Изменить параметры»:
длинаЕдиница, ширинаЕдиница, передняяГлубина, задняяГлубина и высота перегородки
Нажмите «Shift-S» или выберите «УТИЛИТЫ», а затем «НАДСТРОЙКИ».
Нажмите значок ▶ «IkeaSkadisBinTrayShelfPartitionGenerator».
Когда вы запустите сценарий, появится запрос на выражение раздела. Соблюдайте следующие грамматические правила:
| (Труба): разделяет столбцы слева направо.
— (Дефис): разделяет строки внутри столбца сверху вниз (сзади вперед).
Числа: обозначают, сколько равных подстолбцов нужно создать в этой строке.
Одиночное целое число: сокращение количества строк по 1 столбцу в каждой.
1: Удаляет все внутренние перегородки для открытой неделимой корзины.
Примеры и визуальные руководства

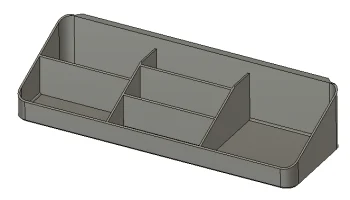

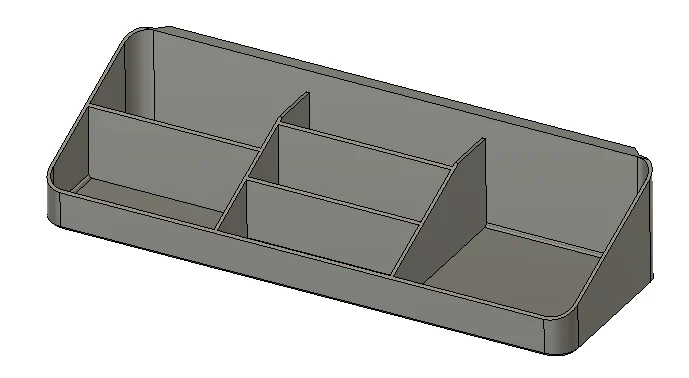

Основные столбцы и строки: 2|3|1

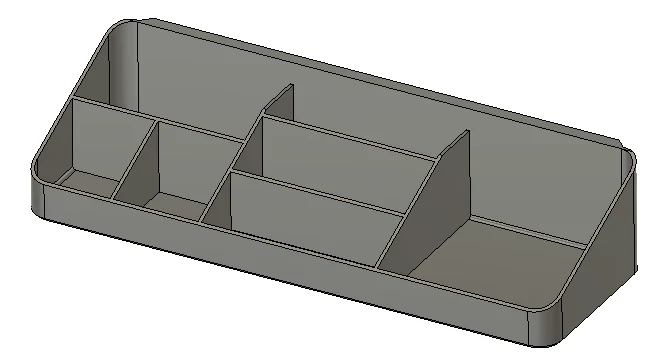

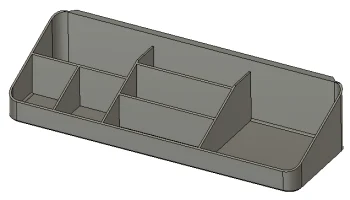

Разделенный ряд: 1-2|3|1

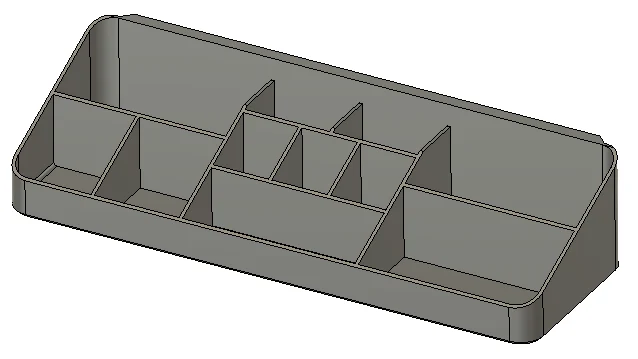

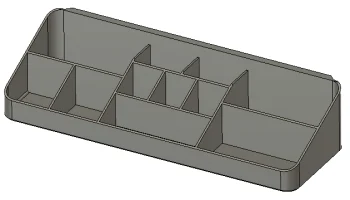

Сложная асимметричная планировка: 1-2|2-3-1|2
Рекомендуемые настройки печати
Высота слоя: 0,20 мм
Настенные петли/Периметр: 3-4 стены для крепких крючков.
Заполнение: 15% (рекомендуется гироид)
Материал: PLA, PETG или ABS/ASA.
Поддерживает: Нет поддержки n
