Откидная подставка для клавиатуры под столом

Я разработала эту распечатанную на 3D-принтере откидную подставку для клавиатуры, чтобы облегчить позиционирование и доступ к механической клавиатуре Logitech MX, особенно для пользователей, которым может быть трудно дотянуться до клавиатуры, расположенной на столе.

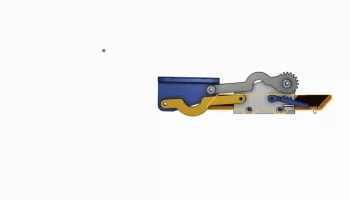

Механизм крепится под столом и позволяет клавиатуре поворачиваться вперед в удобное положение для набора текста, а затем складывать ее под стол, когда она больше не нужна.

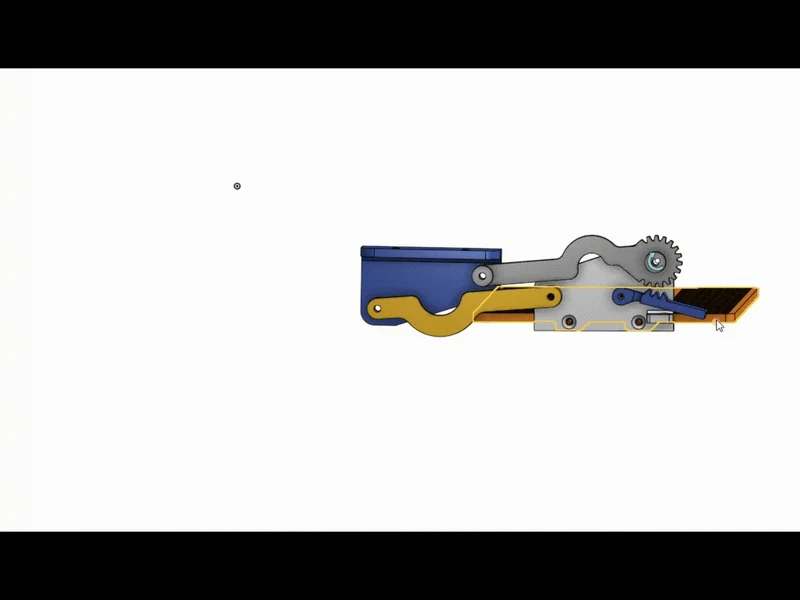

В отличие от обычного выдвижного лотка для клавиатуры, шарнирные рычаги перемещают клавиатуру вперед и назад по дуге. Это может помочь приблизить клавиатуру к пользователю, не требуя от него глубокого прикосновения к столу.

Конструкция может быть полезна для людей с ограниченной подвижностью плеч или рук, ограниченной досягаемостью, хронической болью, сидячими местами в инвалидных колясках или для тех, кому требуется большая гибкость в размещении клавиатуры.

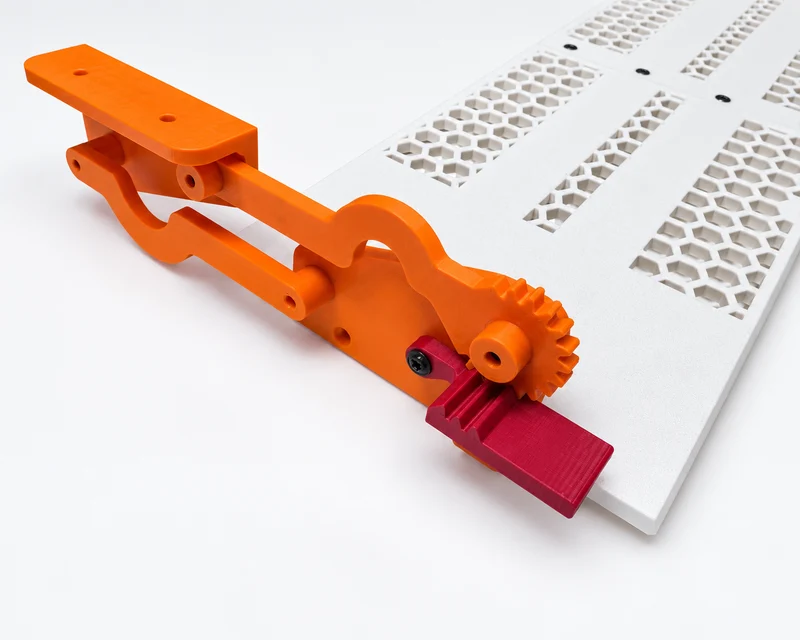

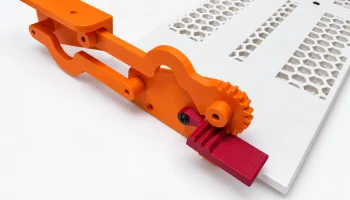

Два механизма поддержки используют связанные рычаги и синхронизированное движение для поддержки лотка с обеих сторон. Большие рычаги разблокировки/блокировки расположены спереди, поэтому механизмом можно управлять, не заходя далеко под стол.

Сама клавиатура никак не модифицируется. Он просто опирается на лоток, что делает систему полностью двусторонней.

Предусмотрены две версии: полноразмерная версия (462 или 480 мм), предназначенная для полноразмерных клавиатур, таких как Logitech MX, и более короткая версия (300 мм) для компактных клавиатур, таких как Logitech Pebble Keys 2.

Особенности включают в себя: поворотное и складывающееся движение; монтаж под столом; регулируемое положение клавиатуры; большие, простые в использовании рычаги разблокировки; в основном конструкции, напечатанные на 3D-принтере; сменные отдельные компоненты; и совместимость с легким печатным, деревянным, акриловым или алюминиевым лотком.

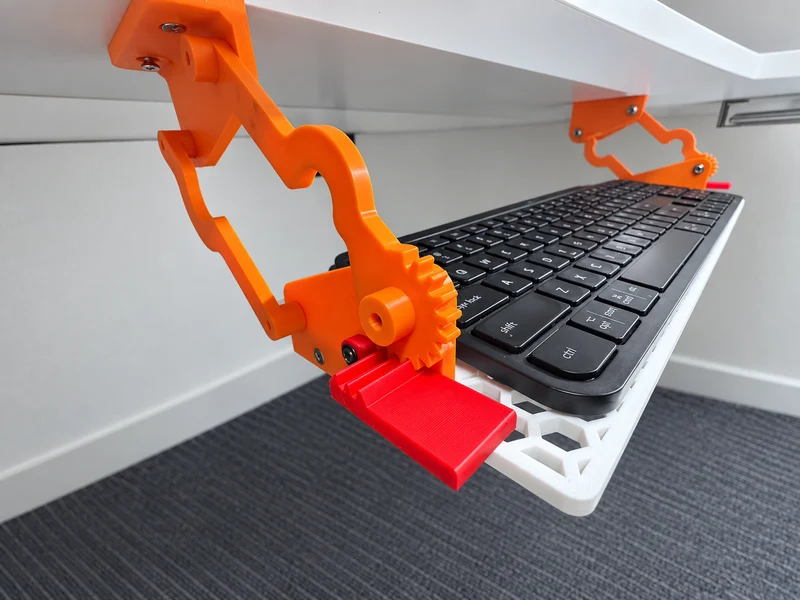

В показанном примере используется легкая платформа с сотовой структурой, напечатанная на 3D-принтере, с моей клавиатурой Logitech. Опорный механизм крепится под столом с помощью обычных винтов и крепежа.

Я разработал это, потому что фиксированное положение клавиатуры на рабочем столе подходит не всем. Возможность приблизить клавиатуру к телу вместо того, чтобы требовать от пользователя тянуться к столу, может существенно облегчить адаптацию рабочей станции к индивидуальному пользователю.

Специальные возможности: различная досягаемость, ограниченная подвижность рук, эргономичное расположение клавиатуры.

Инструкции по сборке

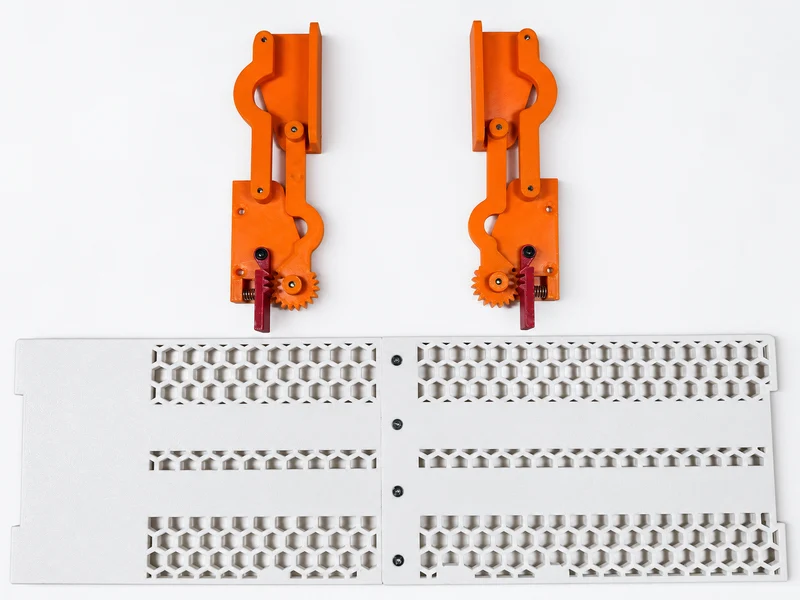

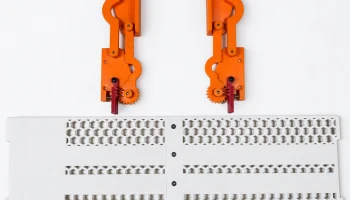

Левая и правая сборки являются зеркальными версиями друг друга. Сначала соберите оба механизма, прикрепите их к лотку для клавиатуры, а затем установите весь лоток под стол.

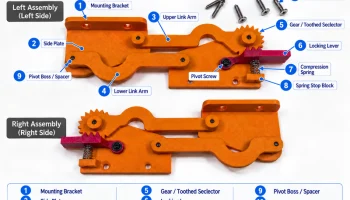

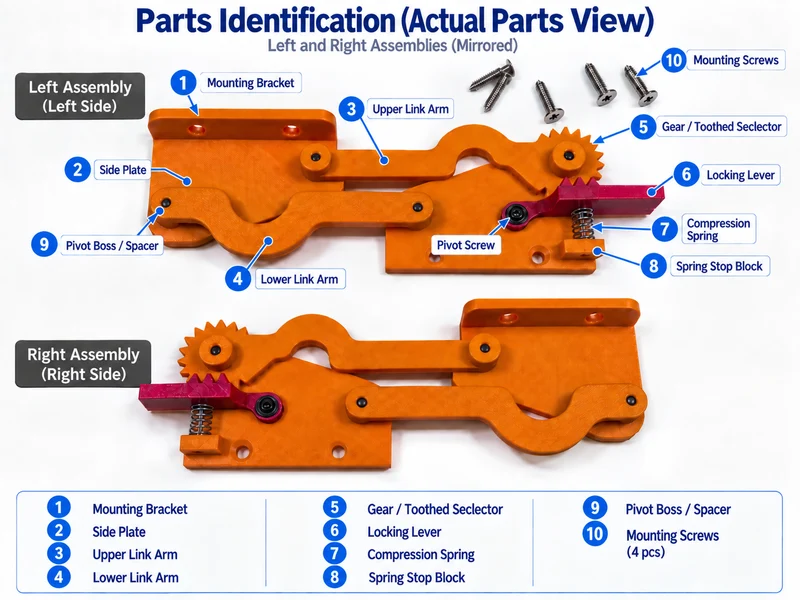

Части

(Примечание. Ссылки на оборудование/детали на Amazon предоставлены только для справки. Вам не обязательно покупать его на Amazon. Все необходимое оборудование обычно можно найти в местном хозяйственном магазине по цене менее 10 долларов США.)

Для каждой стороны вам понадобится:

1 × верхний кронштейн

1 × нижний кронштейн

1 × Upper Link Arm — рычаг со стопорным механизмом

1 × нижний рычаг тяги

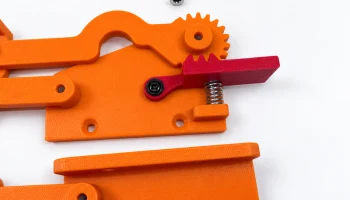

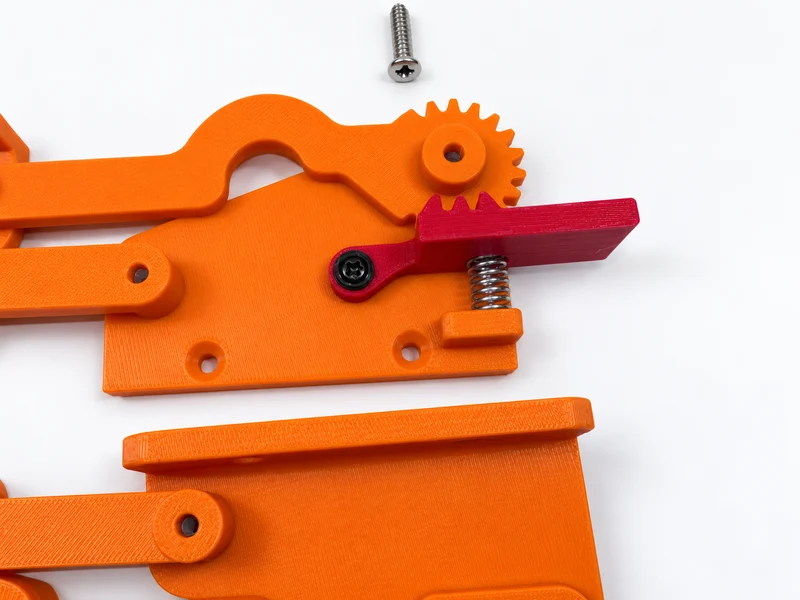

1 × рычаг освобождения

Поворотные винты x 4 (№8 x 3/4 или M4 x 20 мм, саморезы с полукруглой головкой и крестообразным шлицем)

Винт с рычагом — 1 шт. (саморезной винт с полукруглой головкой и крестообразным шлицем M2,6 x 12 мм)

Пружина рычага разблокировки (0,6x7x20 мм или аналогичная).

Вам также понадобится:

1 лоток для клавиатуры (для полноразмерной версии соедините левую и правую части с помощью 4 винтов #6 x 1/2 (M4 x 12 мм) дюйма с плоской головкой Phillips по дереву.

1 × задняя пластина (опционально)

4 шурупа #6x1 дюйм (M4 x 20 мм) с плоской головкой Phillips, подходящих для крепления верхних кронштейнов к столу.

1. Соберите соединение.

Начните с одной стороны.

Прикрепите верхний рычаг тяги к верхнему кронштейну с помощью шарнирного болта.

Прикрепите нижний рычаг тяги ко второй точке поворота верхнего кронштейна.

Не затягивайте полностью шарнирные болты. Руки должны свободно вращаться без чрезмерного люфта из стороны в сторону.

2. Прикрепите нижний кронштейн.

Подсоедините противоположные концы верхнего рычага тяги и нижнего рычага тяги к соответствующим точкам поворота нижнего кронштейна, используя 4 мм x 18 мм.
