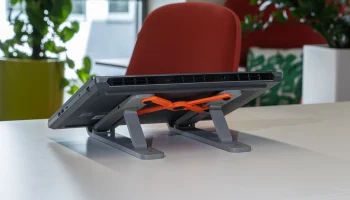

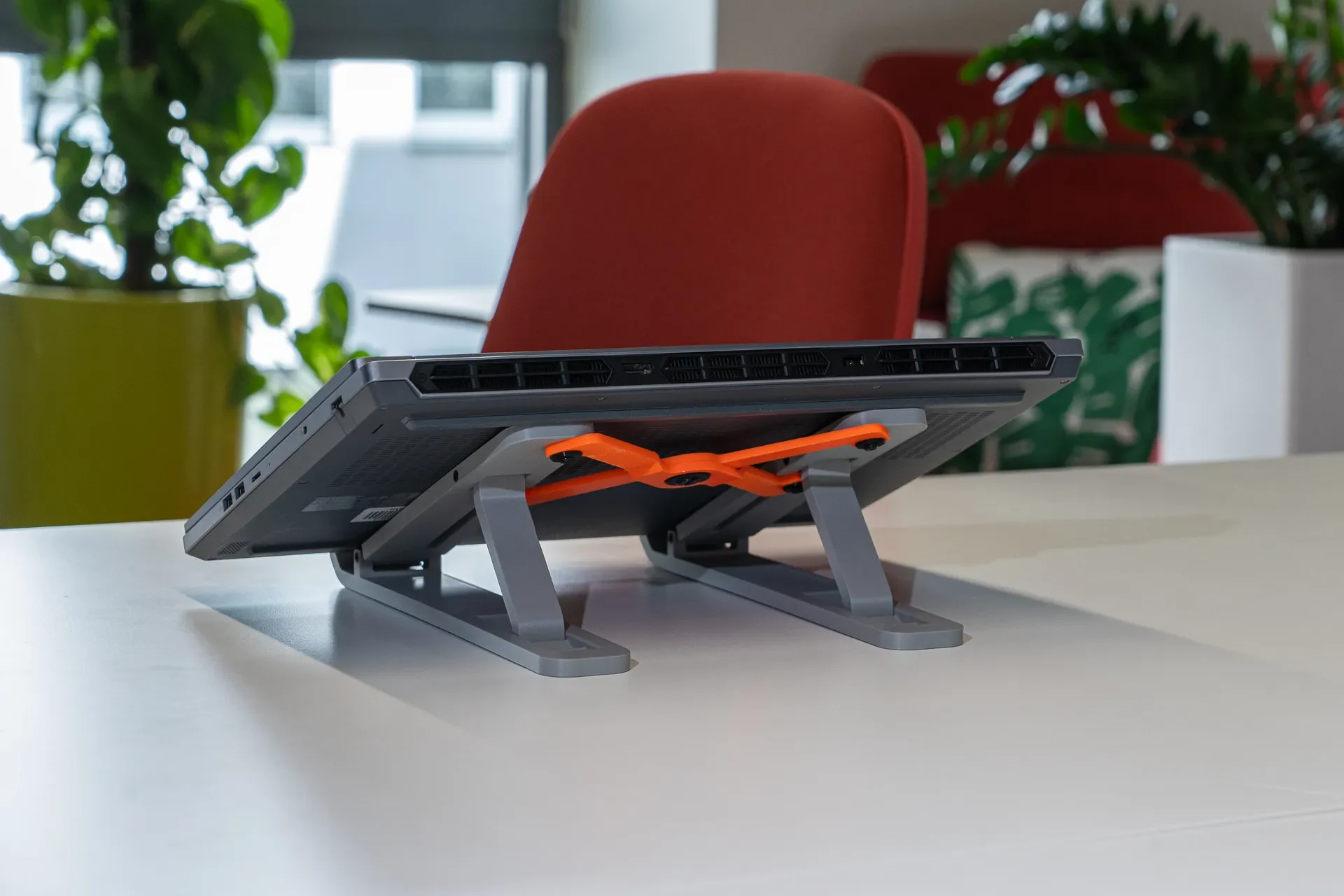

Параметрическая подставка для ноутбука

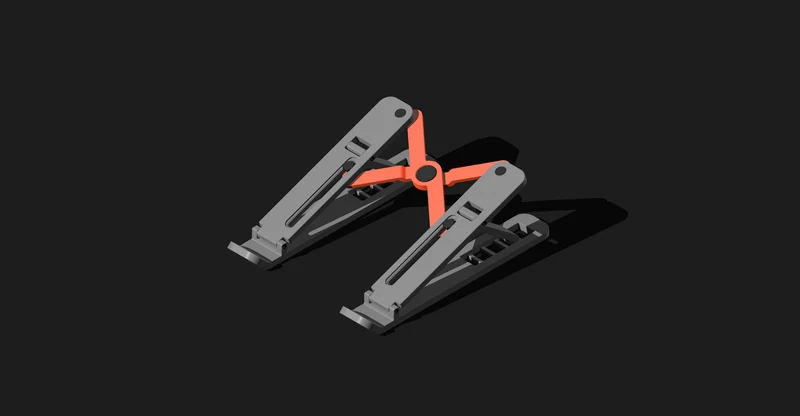

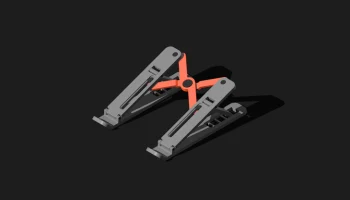

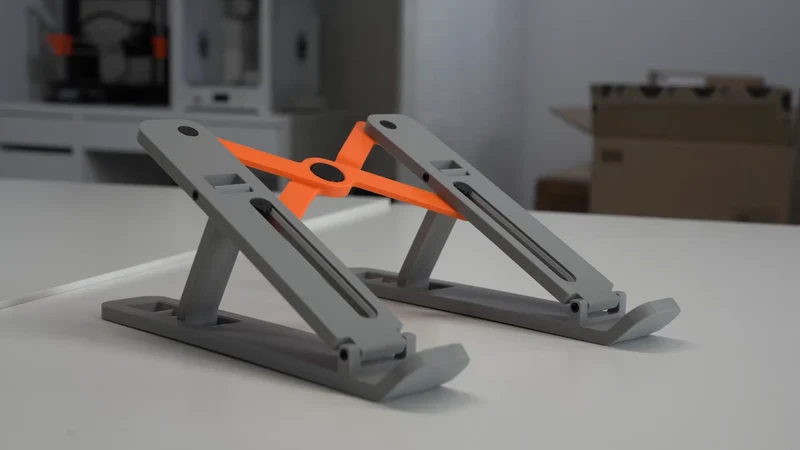

Полностью параметрическая складная подставка для ноутбука, разработанная с нуля в Shapr3D. Установите размер дисплея, и модель обновится автоматически; переменная толщины позволяет настраивать внешний вид и использование материала. Регулируемая высота с помощью угловых вырезов и направляющего канала, складывается для хранения.
Это v2 после полного цикла печатных прототипов. Изменения по сравнению с версией 1: защелкивающиеся штифты были заменены упругими штифтами, которые действуют как собственные пружины (напечатайте их из PETG, а не PLA), зазоры были настроены путем печати тестовых образцов с шагом 0,025-0,05 мм, а складной штифт был перемещен, чтобы вертикальные опоры больше не сталкивались и подставка полностью складывалась. Все детали экспортируются прямо из Shapr3D в PrusaSlicer.
Печать заметок
Детали корпуса: PLA или PETG, слои 0,2 мм, заполнение 15-20 %.
Эластичные штифты и стопорные диски: требуется PETG (PLA слишком жесткий и не садится должным образом)
Поддерживает: уменьшение верхних слоев интерфейса и увеличение нижнего контактного расстояния для чистого удаления (настройки в статье)
Зазоры штифтов составляют 0,1 мм на конце и 0,3 мм в середине стержня. Калибровка принтера здесь имеет значение
Посмотреть модель можно здесь: app.shapr3d.com/v/gn0mg3H7p0AlOWuX_fJpR.
Полная статья с настройками печати и руководством по сборке: www.shapr3d.com/content-library/how-to-design-a-parametric-laptop-stand-for-3d-printing

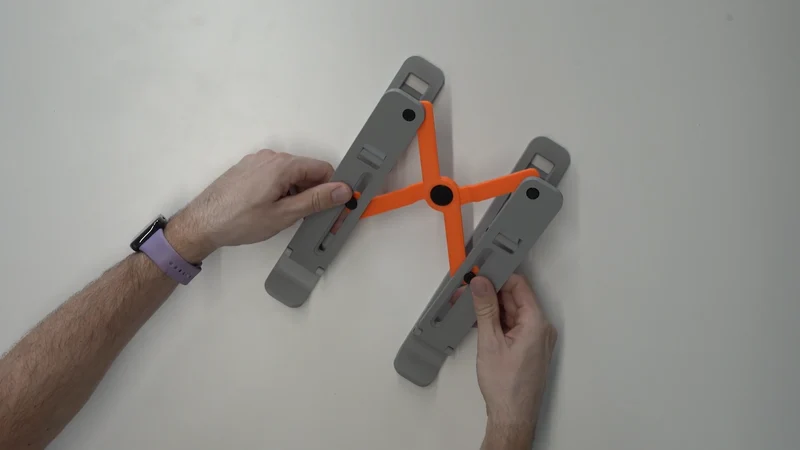

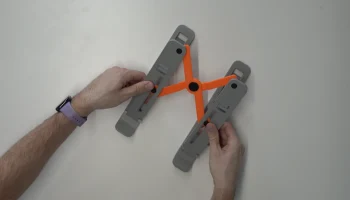

Видео сборки:
Видео о моделировании:
