Генератор ящиков для хранения возник из-за моей потребности в большем количестве опций и в основном вдохновлен «Стекируемым ящиком для хранения сопротивления» Брэма Вэссена и его вариациями, разработанными Termlimit. Используя размеры коробок и единицы измерения, Генератор ящиков для хранения совместим с этими предыдущими работами, поэтому ничего не потеряно!
Для тех, кто не знает об OpenSCAD
OpenSCAD — это программа с открытым исходным кодом и, следовательно, 100% бесплатная программа для программистов Solid 3D CAD Modeller.
ПОВЕЗЛО ТЕБЕ! Использование генератора ящиков для хранения не требует навыков программирования!
Загрузите пакет программного обеспечения OpenScad и установите его. Загрузите генератор ящиков для хранения. Запустите OpenSCAD, нажмите зеленую кнопку [Открыть] и выберите файл StorageBoxGenerator_v1.00.scad.
Справа вы должны увидеть окно под названием Customizer. Если нет, в раскрывающемся меню «Окно» снимите флажок с последней опции «Скрыть Костомайзер».
Чтобы создать предварительный просмотр вашего дизайна, нажмите [F5]. Чтобы получить модель для 3D-печати, визуализируйте свой дизайн, нажав [F6]. Когда будете готовы, сохраните результат как файл .stl, нажав [F7]. Загрузите сохраненный файл .stl в слайсер Prusa и приступайте.
Веселиться!
Руководство по настройке
Часть для создания
часть
Здесь вы просто выбираете, какую часть генерировать. Либо ящик для хранения, полка, ящик или соединитель. При выборе ящика для хранения или полки предполагается, что вы распечатаете его лицевой стороной вверх.
Конфигурация коробки
коробкаЕдиницы измерения
Размеры ящика для хранения/полки в единицах.
Один блок по ширине, глубине и высоте (1x1x1) составляет 73,06 мм х 67,20 мм х 74,64 мм. Размер ящика для хранения/полки указывается в единицах с интервалом в четверть.
Вы всегда должны устанавливать boxUnits, поскольку они также являются основой для всех остальных частей.
Примеры конфигурации Storage Box слева направо: Storage Box размером 0,50x1,00x1,00 единиц, Storage Box 1,00x1,00x1,25 единиц и Storage Box размером 1,25x2,00x2,00 единиц.
ящики
Количество ящиков, которые поместятся в указанном ящике для хранения.
Вы также должны установить ящики при создании самого ящика, поскольку размеры ящика частично определяются этой конфигурацией Storage Box.
Примеры конфигурации ящиков слева направо: ящики 2, ящики 4 и ящики 7. На данный момент я ограничил общее количество ящиков, которые можно разместить в ящике для хранения, до 16.
слайдВысота
Высота направляющей, на которой находится ящик (по умолчанию 1 мм).
При создании больших ящиков для хранения, в которых ящикам приходится выдерживать более тяжелую нагрузку, возможно, вам захочется увеличить высоту/толщину направляющих. Вам также необходимо установить слайдHeight при создании ящика, поскольку размеры ящика частично определяются из слайдаHeight.
Примеры высоты слайда слева направо: «slideHeight» 1,0 мм, «slideHeight» 1,5 мм и «slideHeight» 2,0 мм.
левая сторона, верхняя сторона, правая сторона и нижняя сторона
Выберите, какую отделку применить для каждой стороны ящика для хранения или полки. Либо плоский, рифленый, длинный разъем, стандартный разъем (по умолчанию).

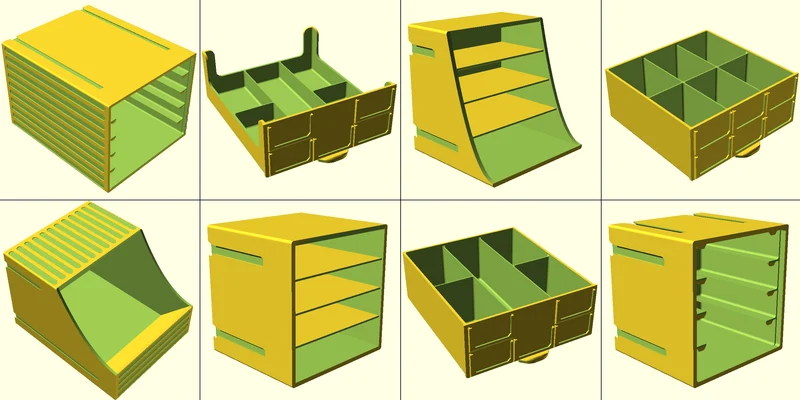

Примеры ящиков для хранения и полок с различными комбинациями отделки.
Конфигурация полочного ящика
topDepth
Глубина верхней части полки в единицах.
Верхняя глубина может быть меньше, но также может быть равна нижней глубине (глубина boxUnits). Разница между нижней глубиной и верхней глубиной будет перекрыта параболическим градиентом.
Примеры конфигурации верхней глубины слева направо boxUnits 1.00x2.00x2.00 topDepth 2.00, boxUnits 1.00x2.00x2.00 topDepth 1.00, boxUnits 1.00x3.00x1.50 topDepth 1.00 соответственно.
порог
Высота передней нижней панели, порога, в единицах. Это значение может быть нулевым.
При вводе нулевого значения значение RampDepth будет игнорироваться.
Примеры порогов слева направо: порог 0,25, порог 0,50 и порог 0,75.
передняя сторона
Проверьте этот вариант
