Ящики и шкафы для резисторов мощностью 1/4 Вт
(Прошу прощения за множество цветов ящиков — я израсходовал старые ящики накаливания и печатные платы в порядке определения номинала резисторов.)

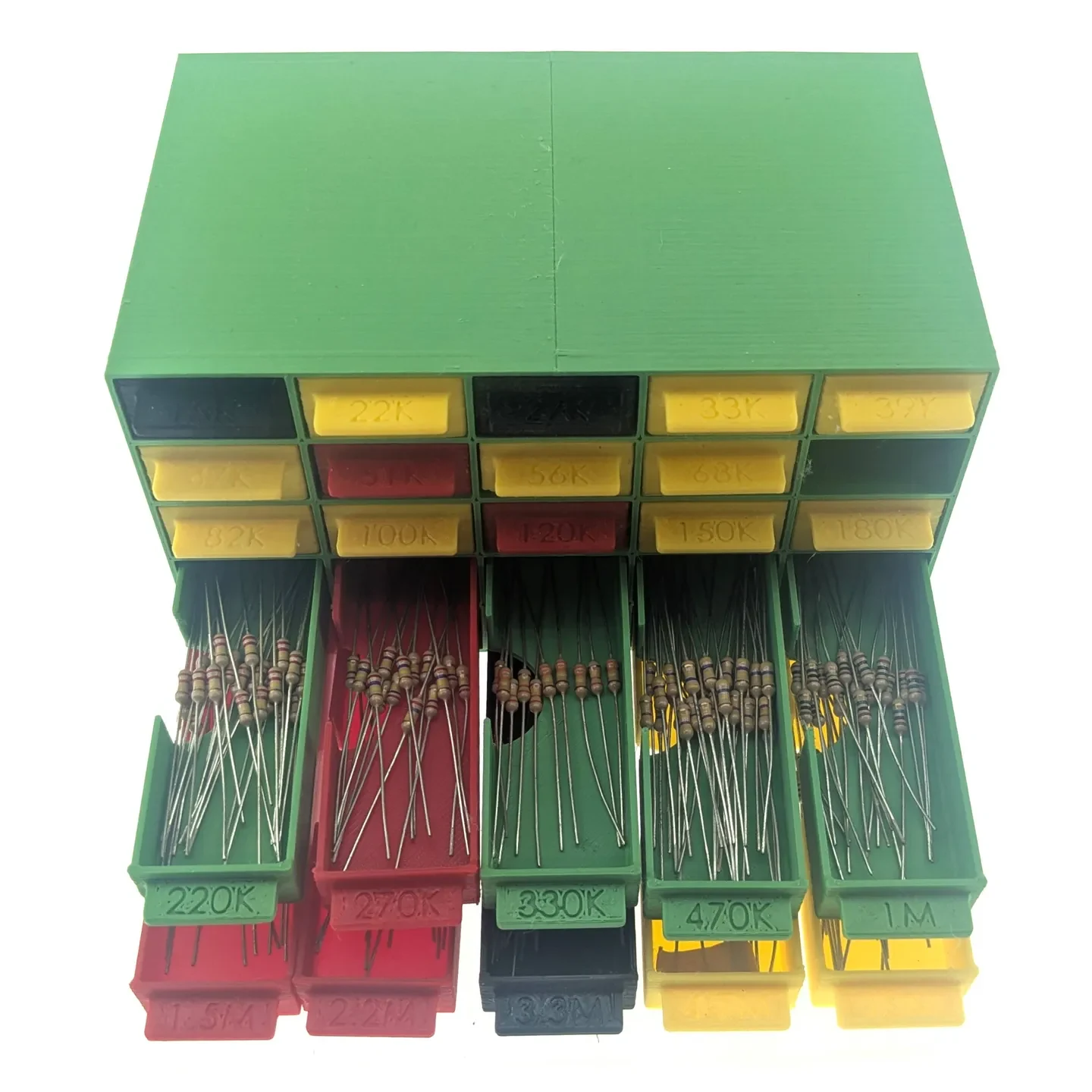

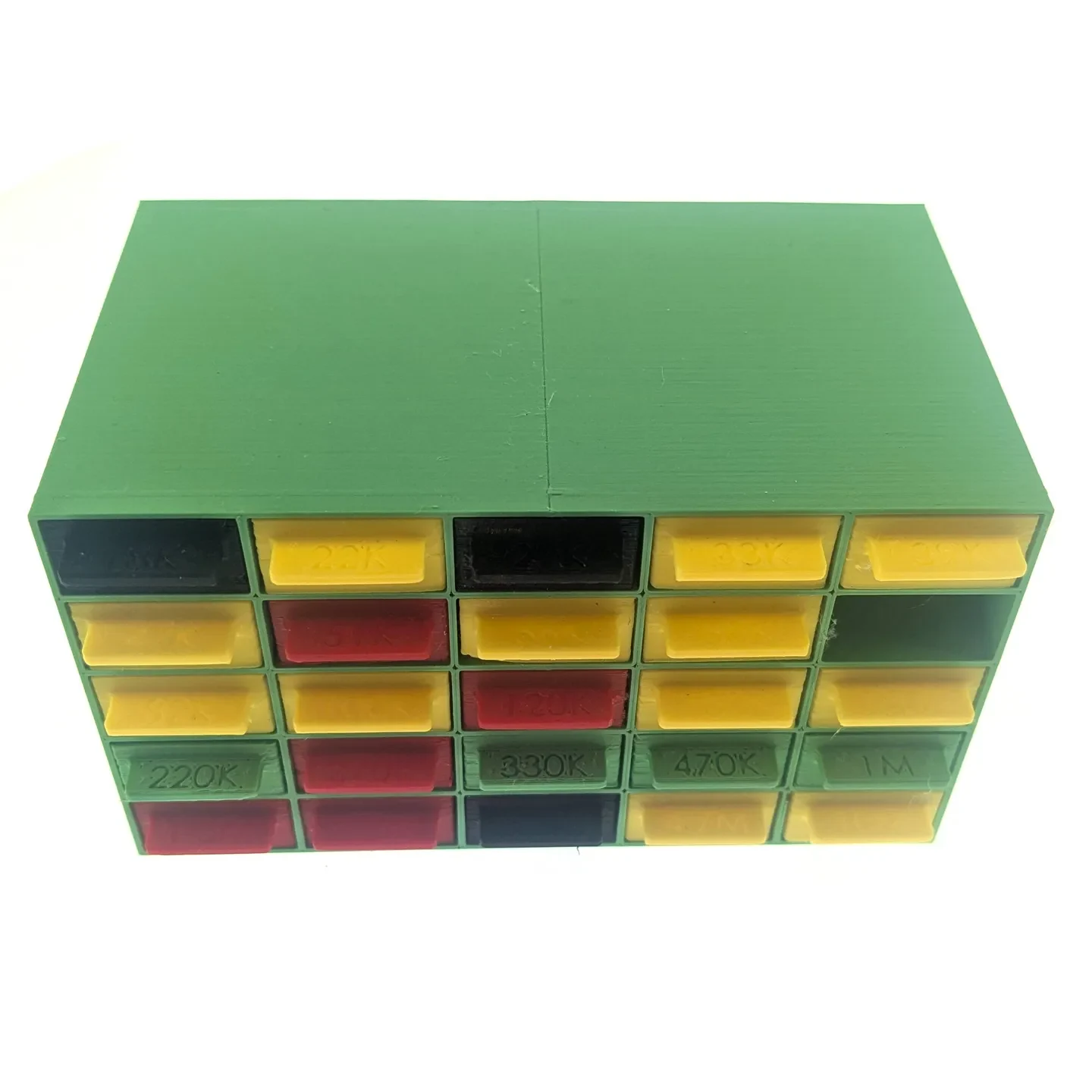

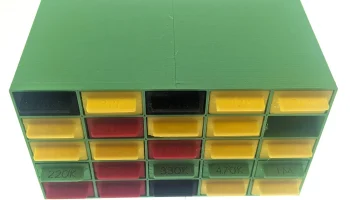

Простой шкаф, предназначенный для размещения большого количества свободных резисторов. Длина ящиков рассчитана на резисторы мощностью ¼ Вт — их можно удобно разместить по 2 штуки спереди назад. Ширина прорези ящика составляет примерно 1 дюйм. Ящики также имеют небольшую выемку с левой стороны, чтобы облегчить извлечение одного резистора из ящика (мои пальцы слишком толстые для этой задачи без выемки). На задней стороне ящиков есть удерживающая защелка, чтобы они не могли выпасть.

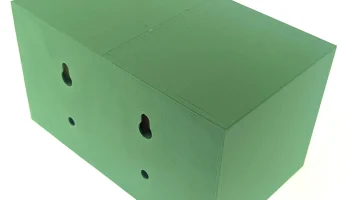

Ящики можно найти в ZIP-файлах ниже. Они сгруппированы по значениям (до 1 кОм, все кОм, все МОм). Шкаф имеет несколько вариантов: один испытательный ящик, ряд 5x1, а также шкаф 5x5. (Не стесняйтесь устанавливать ящик 5x1 на необходимую высоту в вашей любимой программе проектирования.) Шкаф 5x5 имеет 4 отверстия для винтов сзади для крепления на стене.
Распечатайте материалы по вашему выбору — я израсходовал много случайных рулонов PLA, которые у меня валялись — вероятно, было бы лучше из ABS. Шкаф напечатан на обратной стороне. Ящики напечатаны плоскими (для язычка требуется поддержка). Это старый проект — у меня не было возможности нанести второй контрастный цвет на этикетки ящиков — теперь мне бы хотелось это иметь, но мне лень перепечатывать прямо сейчас.
(Резисторы не включены в проект — не стесняйтесь собрать все свои и рассортировать их по сделанным вами корзинам!)
