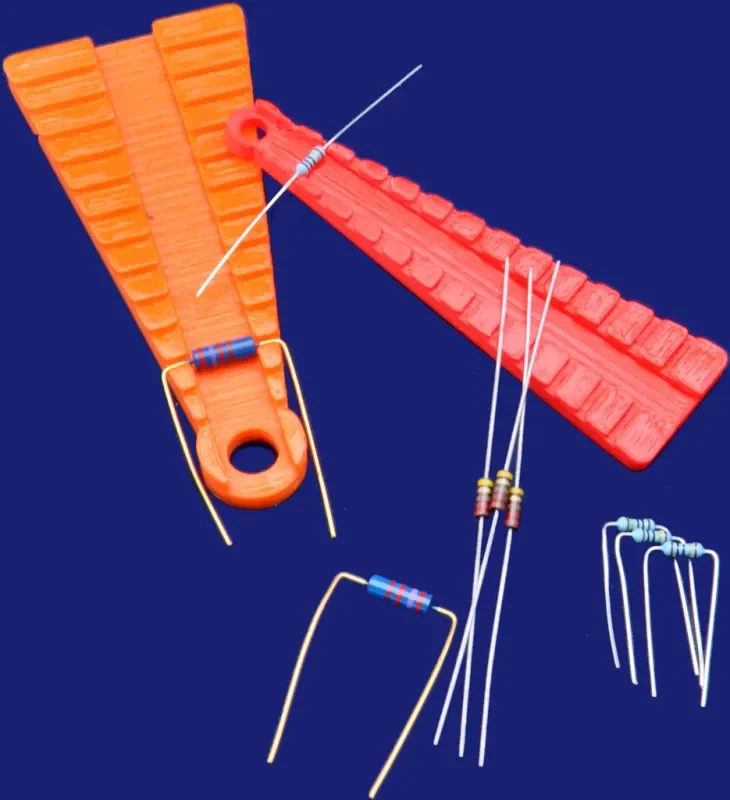

Инструмент для формирования выводов резистора
В поставляемых файлах STL есть три стиля, которые можно смешивать и сочетать: метрический или дюймовый, узкий и широкий и длинный и короткий. Значение этих трех стилей заключается в том,
метрика: расстояние между выводами с шагом 2 миллиметра.
Британский стандарт: расстояние между выводами с шагом 0,05 дюйма.
узкий: для небольших резисторов, длина корпуса которых не превышает 6,75 мм (0,25 дюйма).
широкий: для резисторов среднего размера, длина корпуса которых не превышает 10,50 мм (0,40 дюйма).
длинный: длинный инструмент с расстоянием между выводами до 40 мм (1,5 дюйма).
короткий: более короткий инструмент с расстоянием между выводами до 30 мм (1,0 дюйма).
Два исходных файла OpenSCAD практически идентичны, с той лишь разницей, что в одном есть настройки для метрических единиц, а в другом — в британских. Поскольку файлы полностью параметризованы, можно легко изменить приращения, размеры, интервалы, ширину и т. д. инструментов, отредактировав файлы OpenSCAD, а затем повторно отрисовав инструменты.
