Ящик для резисторов THT

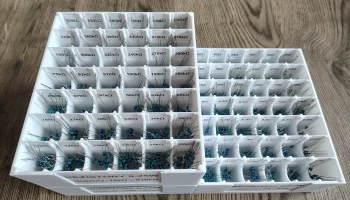

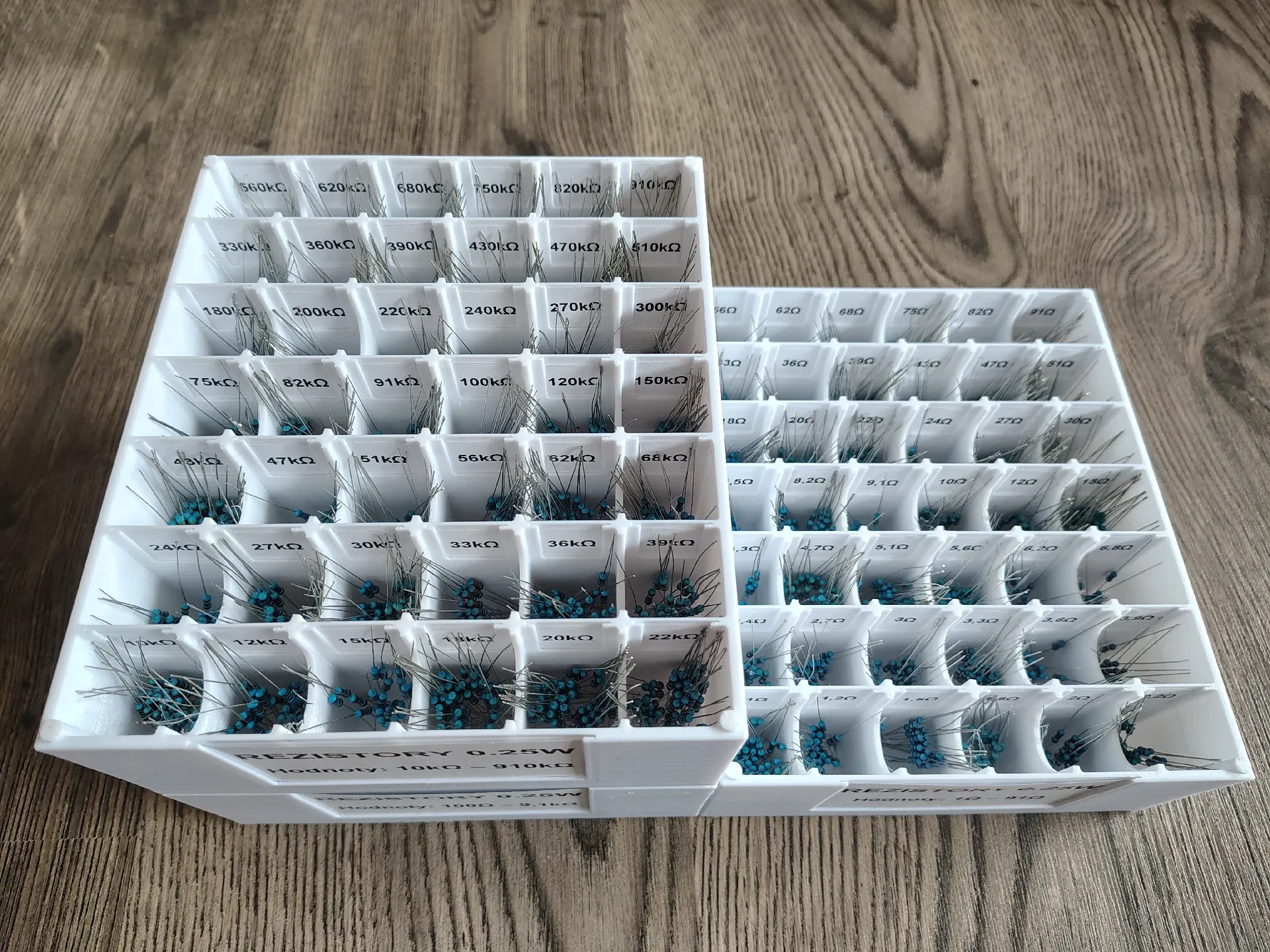

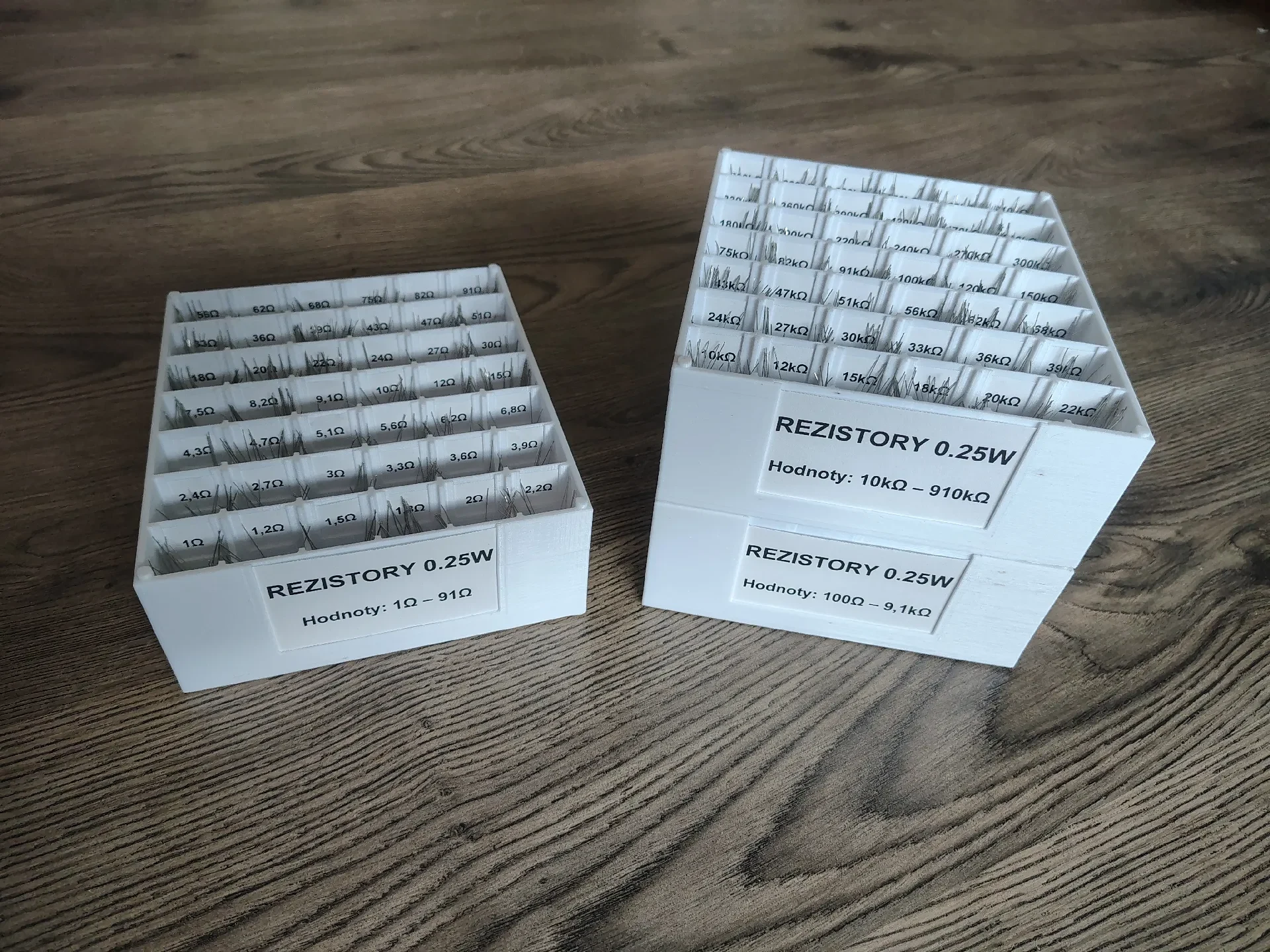

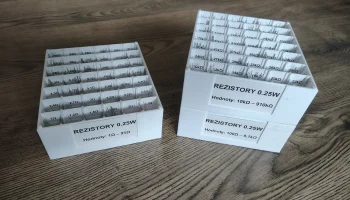

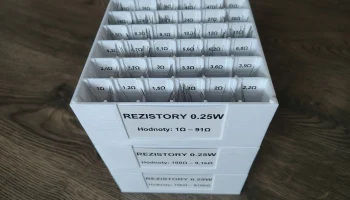

Это ящик для хранения электронных компонентов THT, таких как резисторы, диоды, транзисторы, конденсаторы и другие. В ящике 42 отделения (6х7 отделений), габаритные размеры: 160х186х65,5мм. На ящике имеется большая основная бирка с описанием всего ящика (90х50 мм — размер визитной карточки). Ящики штабелируемые.

Каждый отсек (внутренние параметры):

размер 25х25мм

имеет боковую выемку для облегчения подбора компонентов

ниша/окошко 20х20мм для вставки бумажных бирок с описанием каждого отделения

может удобно разместить 50 шт. резисторов 1/4 Вт и до 100 шт. стабилитронов

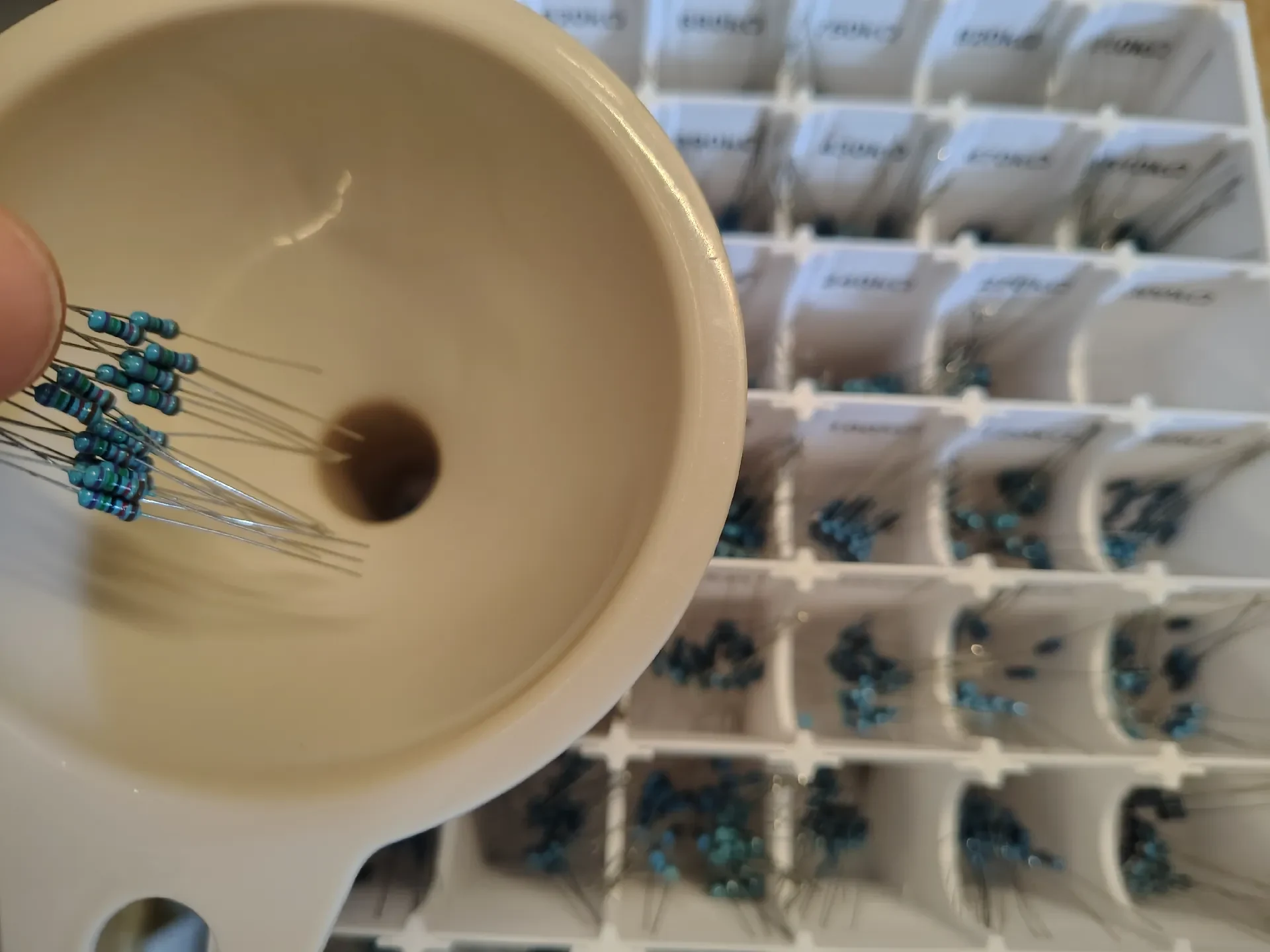

Заполнять отсеки рекомендуется с помощью кухонной воронки (как на главном фото), чтобы избежать смешивания компонентов при их заполнении.

Инструкции по печати:

Печатайте из любого материала (PLA/PETG), мои ящики из PETG.

Заполнение: 25% или более (не имеет большого значения)

Периметры: 2 — абсолютный минимум, рекомендуется 3.

Никаких опор и чрезмерных перемычек не требуется.

НАСТОЯТЕЛЬНО РЕКОМЕНДУЕТСЯ использовать поля как можно шире, чтобы избежать деформации (я использовал поля шириной 10 мм).

В ближайшие дни добавлю основную раму для крепления 2/3 ящиков цельной 1 деталью.

Пожалуйста, оставляйте свои предложения в разделе комментариев/пожеланий, при необходимости я могу обновить модель.

Только для частного использования/использования DYI, без коммерческого использования.
