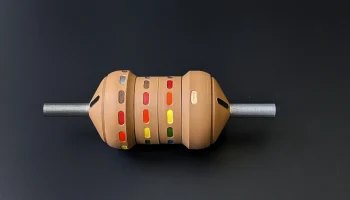

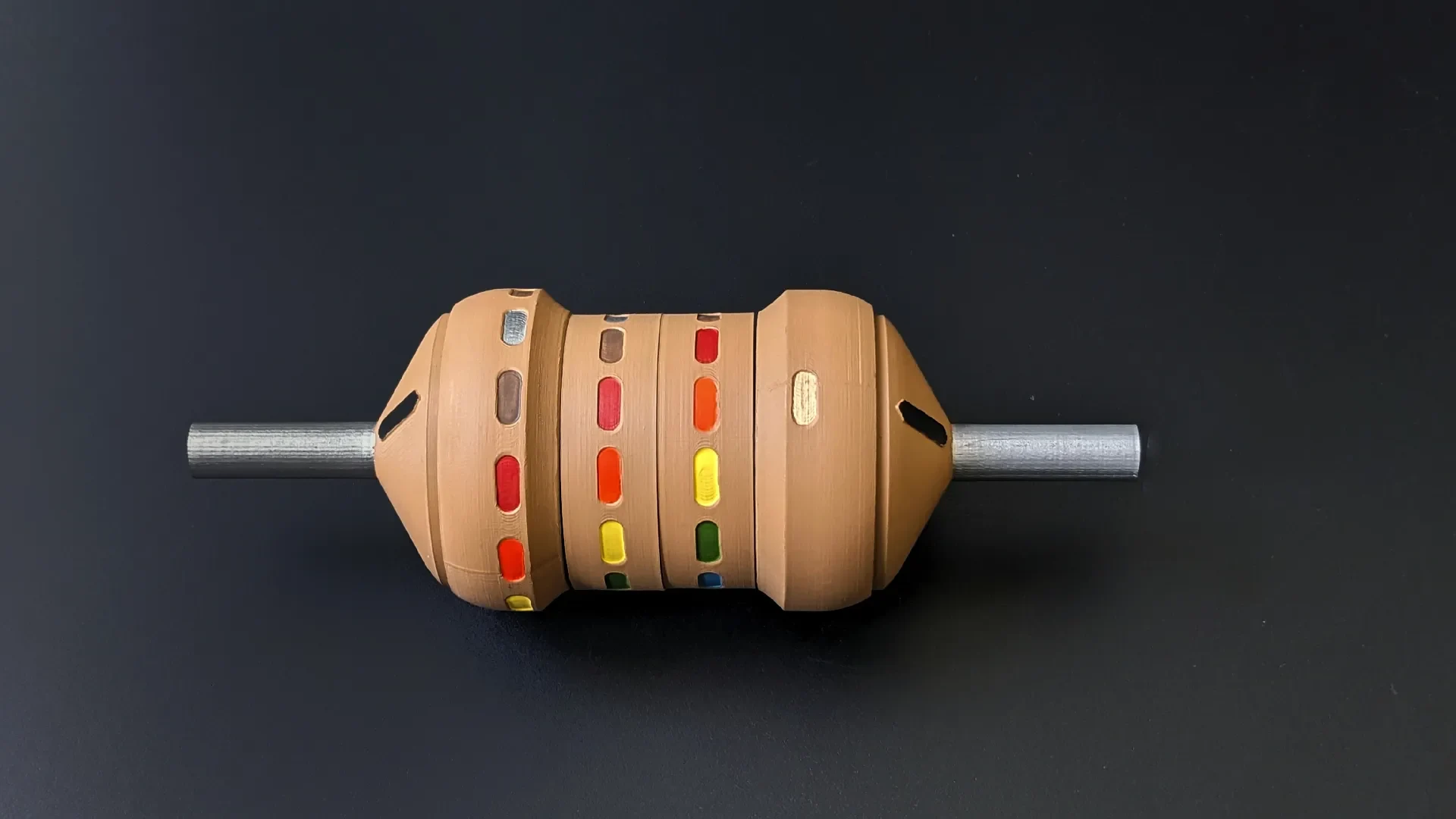

Резистор Cryptex

Этот резистор создан для образовательной квест-игры.

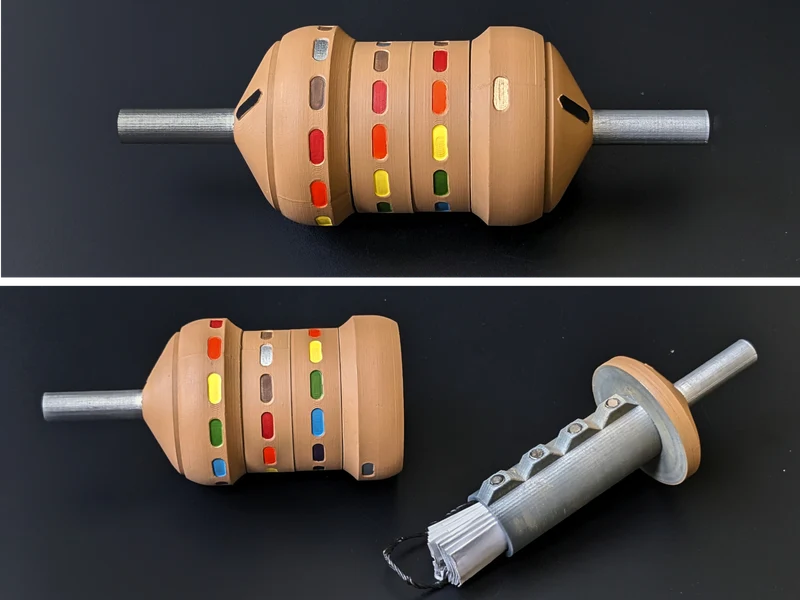

Подсказка или награда могут быть спрятаны внутри криптекса.

Это интересный способ узнать, как определяется цветовой код резисторов.

Можно установить любое значение сопротивления, но следует помнить, какое значение установлено. Всего существует 20736 возможных комбинаций.

Магниты используются для точного позиционирования.

Производство:

Все компоненты были напечатаны из PLA.

Поддержка не требуется.

Внутренняя и внешняя трубки должны быть склеены с концевыми секциями; Для этого особенно подходит суперклей.

После сборки детали можно покрасить. Для показанной здесь модели использовались краски Revell. Бежевые поверхности были нанесены аэрографом, а сегменты цветового кода — кистью.

Область с насечкой на внутреннем кольце отмечена цветом — это облегчает последующую установку значения сопротивления.

Магниты вставляются на следующем этапе. Всего было использовано 52 дисковых магнита диаметром 6 мм и высотой 2 мм (ø6 × 2 мм).

Для склеивания использовался УФ-активируемый суперклей. По сравнению с обычным суперклеем он имеет то преимущество, что он затвердевает только под воздействием ультрафиолета — это уменьшает непреднамеренное прилипание пальцев и значительно облегчает нанесение.

Важно: при приклеивании убедитесь, что магниты правильно выровнены. Их необходимо вставлять таким образом, чтобы внутренние кольца и внутренняя трубка притягивались друг к другу.

Теперь внутренние кольца можно надеть на внешнюю трубку. Для облегчения сборки внешнюю трубку можно сжать.

Цветные кольца затем можно надеть на криптекс. Нарисованная маркировка на внутренних кольцах помогает установить правильную комбинацию в соответствии с желаемым значением сопротивления; здесь показан коричневый.

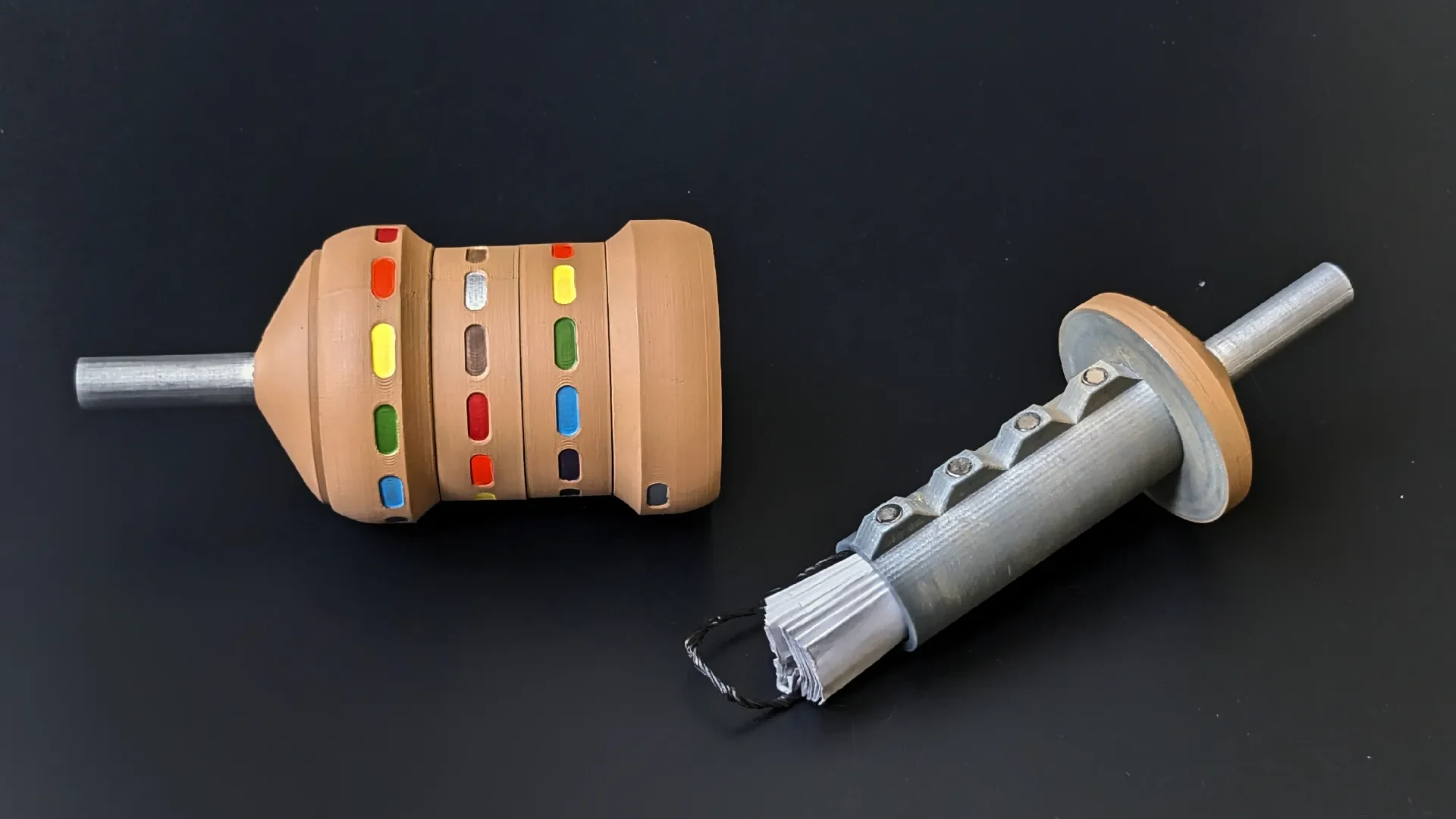

После того, как все цветные кольца будут надеты на внешнюю трубку, можно вставить внутреннюю трубку.

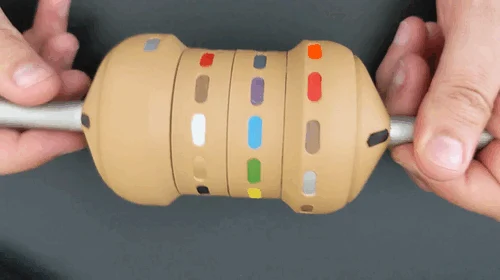

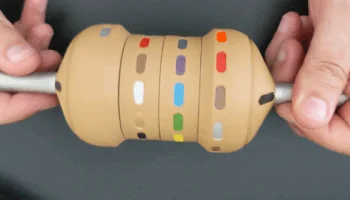

Теперь цветные кольца можно крутить — и можно начинать головоломки!

О лицензии:

Коммерческое использование запрещено, за исключением образовательных целей.

Коммерческое использование в контексте образовательных или исследовательских проектов также разрешено — при условии, что модель не продается напрямую или не продается как часть коммерческого продукта.

Пожалуйста, свяжитесь со мной заранее, если у вас есть какие-либо сомнения или специальное использование случаи.
