Оконный радиоэкран для датчика BME-280

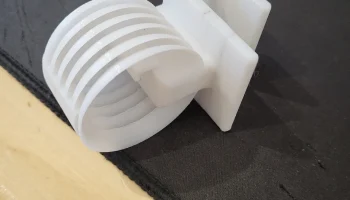

Минималистичный жалюзи для защиты от солнечного излучения (экран Стивенсона), предназначенный для датчика температуры и влажности BME280.
Он крепится непосредственно к оконной раме и резиновому уплотнителю — винты, лента или клей не требуются. Разработан как универсальный для стандартных окон с гибкими резиновыми уплотнителями.
Особенности
Неинвазивное крепление: надежно фиксируется на оконном уплотнителе, не повреждая раму.
Решетчатая конструкция: защищает датчик от прямого дождя и солнечной радиации, сохраняя при этом свободный поток воздуха для точных измерений.
Быстрая и легкая печать: в зависимости от версии требуется всего около 30 г нити.
Оптимальное размещение
Ориентация: Всегда устанавливайте на северной стороне (или северо-востоке) здания. Прямые солнечные лучи, нагревающие оконное стекло или пластиковый корпус, сильно искажают показания температуры независимо от конструкции шторы.

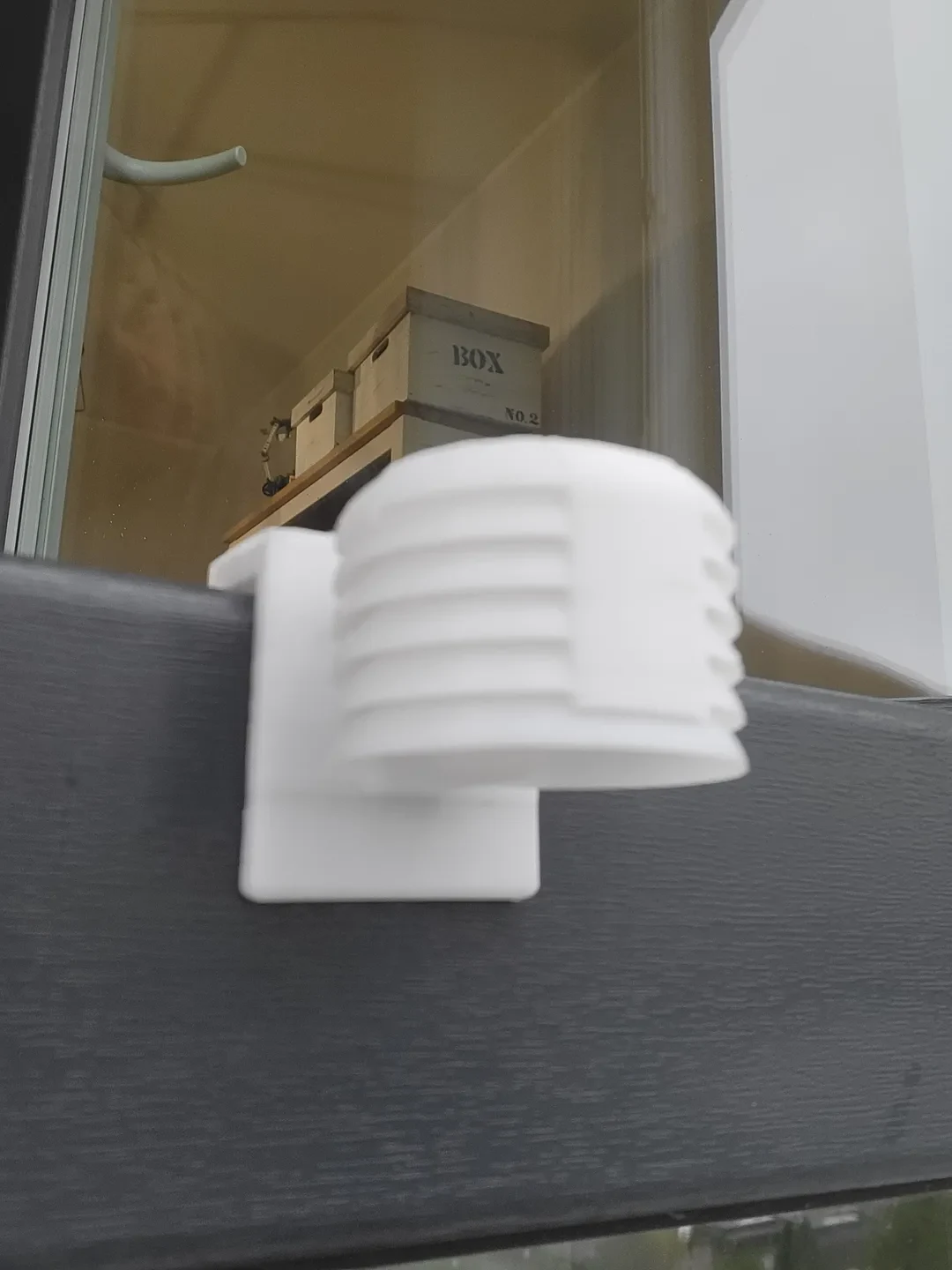

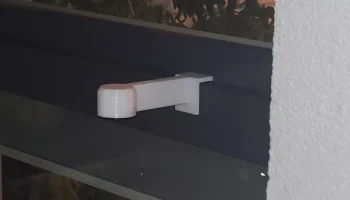

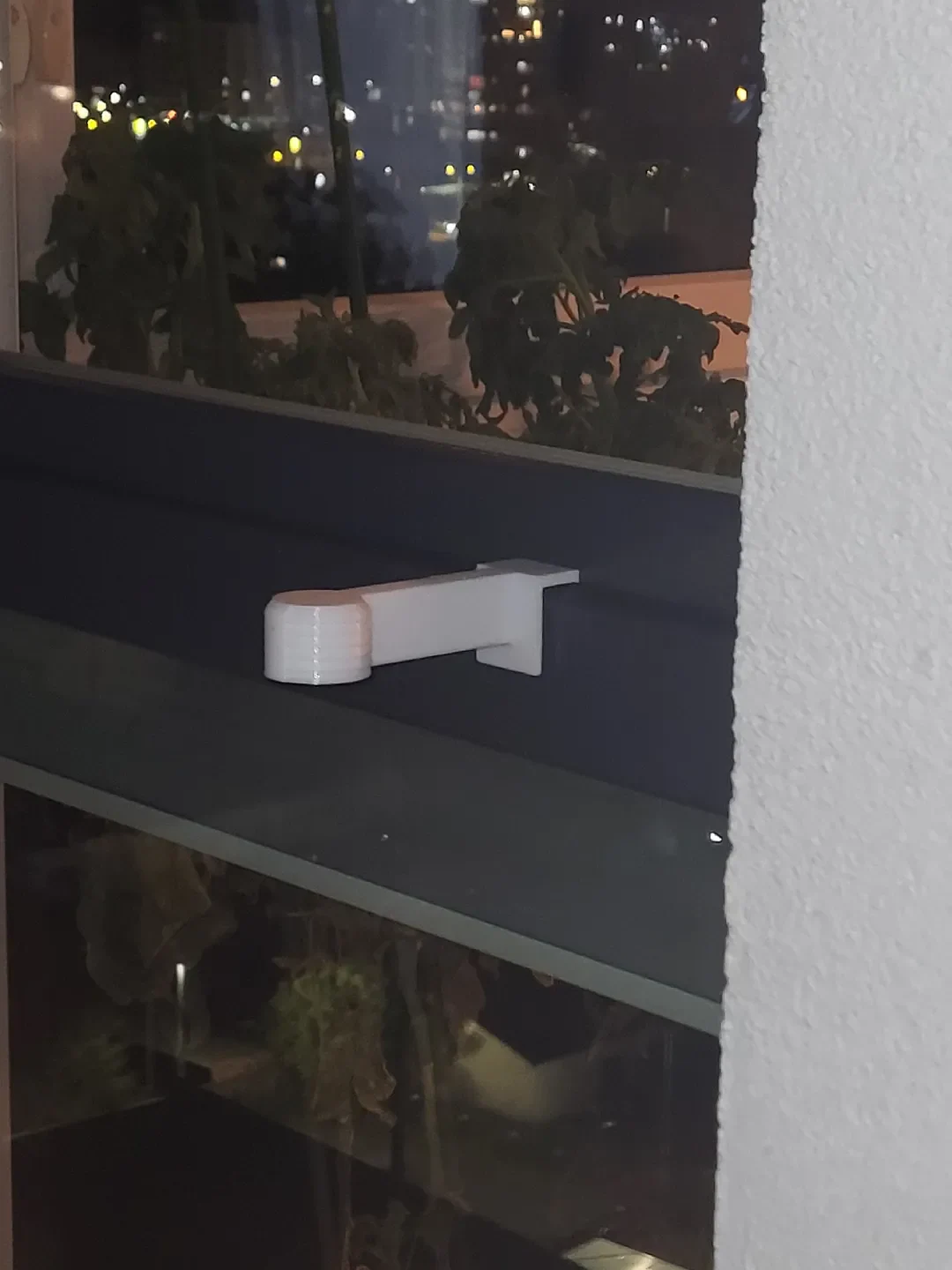

Расположение на окне: Крепление возле нижнего угла рамы. Тепло, выходящее через оконное стекло, поднимается вверх, поэтому размещение датчика вблизи верхней или центральной части створки подвергает его воздействию теплых конвективных потоков.
Доступные версии

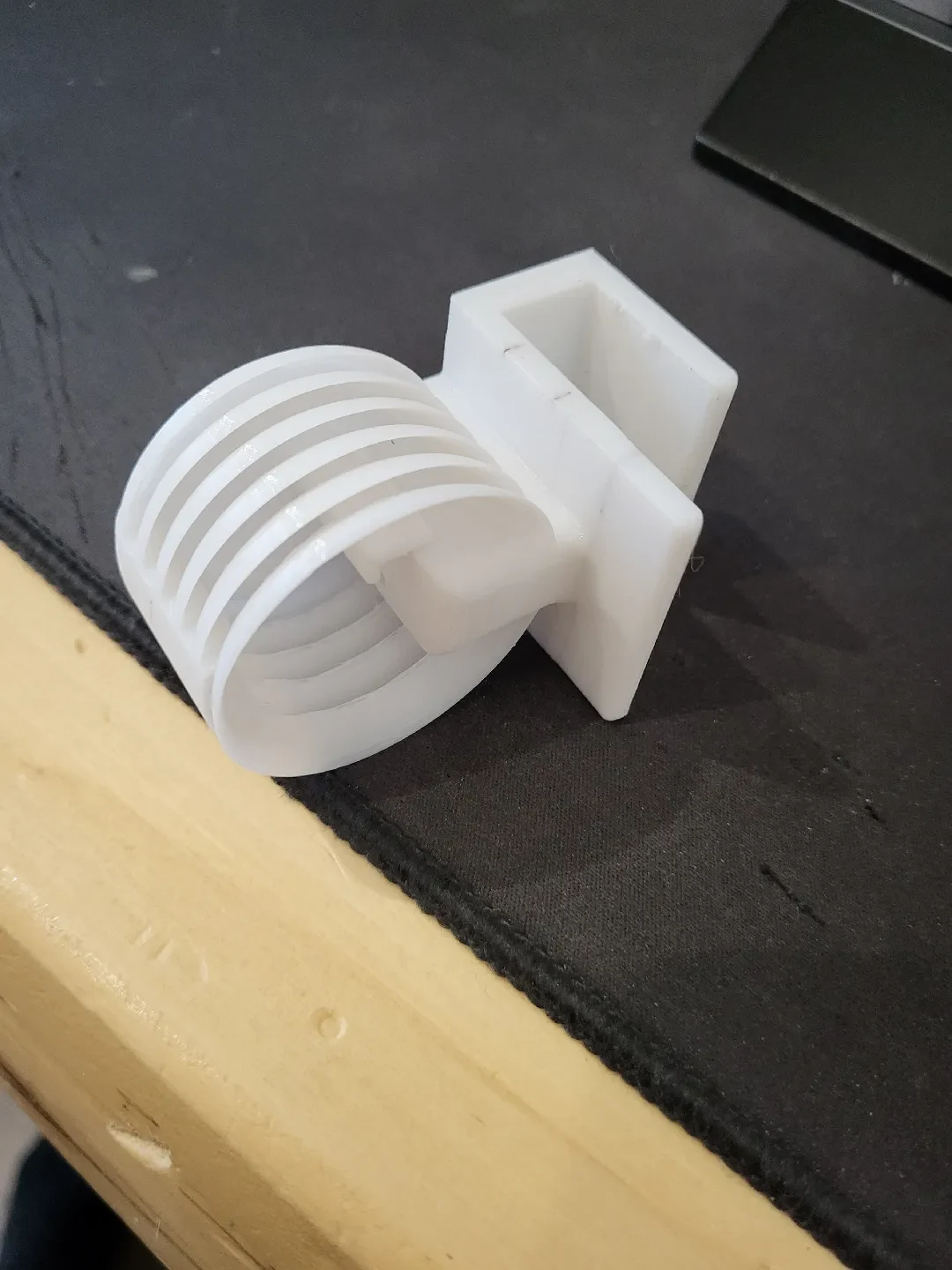

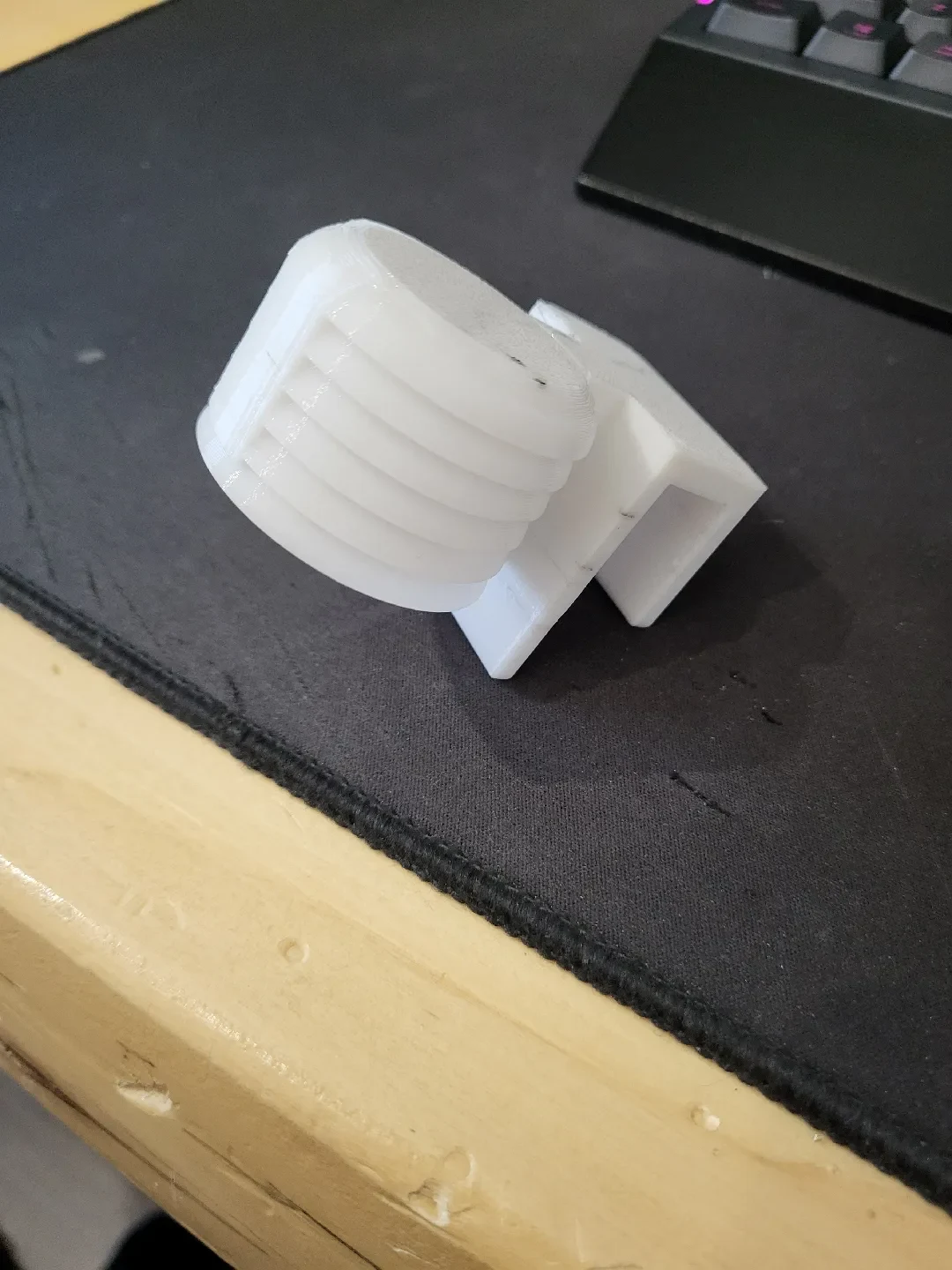

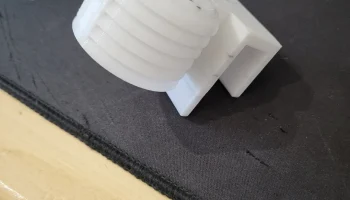

КОРОТКИЙ (смещение 2 см): Компактный и низкопрофильный. Лучше всего подходит для ограниченного пространства или эстетических предпочтений. В спокойные безветренные дни из-за утечки тепла из здания показания могут отклоняться на 1-3°C.

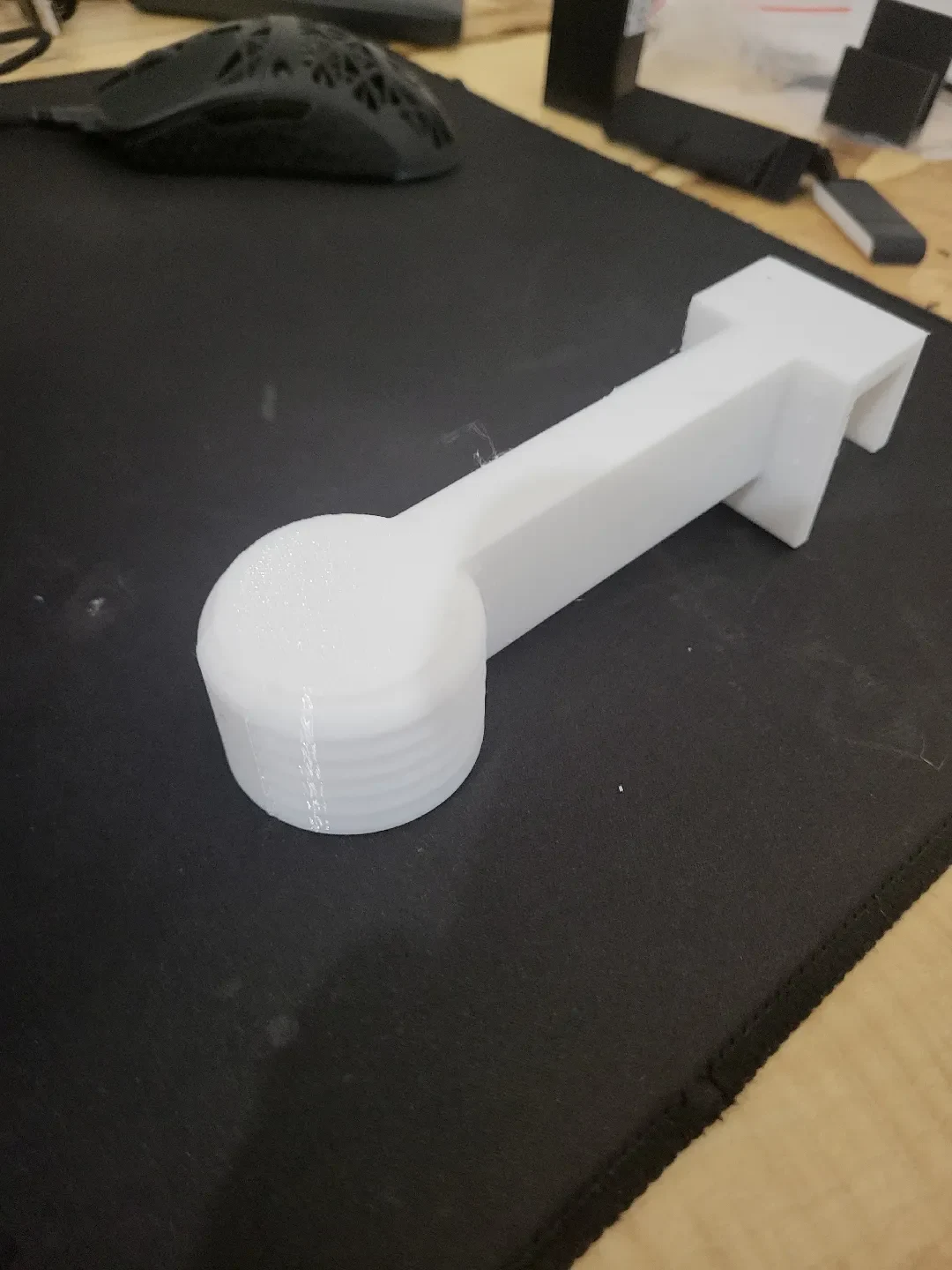

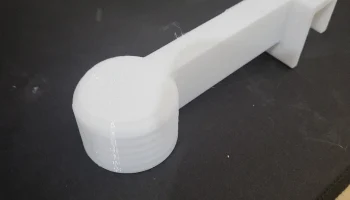

СРЕДНИЙ (смещение 10 см): рекомендуемое место. Очищает граничный тепловой слой окна, поэтому утечка тепла незначительна, сохраняя при этом хорошую жесткость.
Спецификация материалов (BOM)
Плата датчика BME280

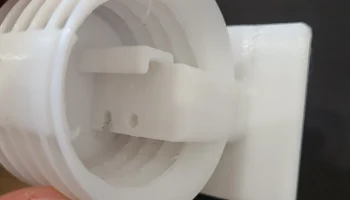

2 небольшие застежки-молнии для фиксации датчика и проводки внутри
~30-45 г нити (PETG или ASA/ABS)
Настройки печати и рекомендации
Материал: PETG или ASA/ABS (не используйте PLA, он деформируется в летнюю жару и портится на солнце).
Цвет: Белый обязателен для отражения солнечной радиации и предотвращения ложных скачков высокой температуры.
Поддержка: Органическая/деревья поддерживаются повсюду.
Заполнение: 10-15%.
Сплошные слои (нижний): 5 слоев
Планируемые обновления и будущие улучшения
Встроенная система управления кабелями: специальные каналы для прокладки и точки крепления на молнии для более чистого выхода проводов.
Уменьшение массы: центральный монтажный блок с вырезами для дальнейшего сокращения времени печати и расхода материала.
Эстетические улучшения: более плавные переходы свесов на внешних опорах жалюзи.
