Зажим для держателя отвертки/инструмента для DIN-рейки.....

[Обновление и дополнение: 26 мая 2021 г. — см. ниже]

Недавно я сделал модульный держатель отвертки для использования на перфорированной доске (см. повторные миксы). Меня спросили, можно ли использовать подвесные зажимы, использованные в этом проекте, на DIN-рейке. Поскольку они не смогли этого сделать, я решил сделать аналогичный зажим для использования на DIN-рейке. Этот зажим (используемый парами) можно использовать с DIN-рейкой на перфорированной панели, ��спользуя винты для перфорированной панели для DIN-рейки, которые я создал ранее (см. «Ремиксы»), и, конечно, также можно использовать с DIN-рейкой, привинченной к стене.

Обновление от 26 мая 2021 г.:

Ролики, которые я опубликовал ранее, хорошо сочетаются с 3D-печатью «DIN-рейки». После создания этого отпечатка я приобрел металлическую DIN-рейку и обнаружил, что зажимы не очень хорошо работают с «настоящей» DIN-рейкой.
Следовательно, я внес небольшую модификацию (помеченную как DIN3 во включенных файлах); новый зажим всего на 0,5 мм длиннее старого, но в данном случае эта небольшая разница существенна.

Чтобы использовать держатели, просто закрепите верхний паз на DIN-рейке, затем сожмите верхнюю и нижнюю часть держателя, чтобы закрепить его на нижней части DIN-рейки. Сожмите нижнюю защелку, чтобы снять держатель с направляющей.

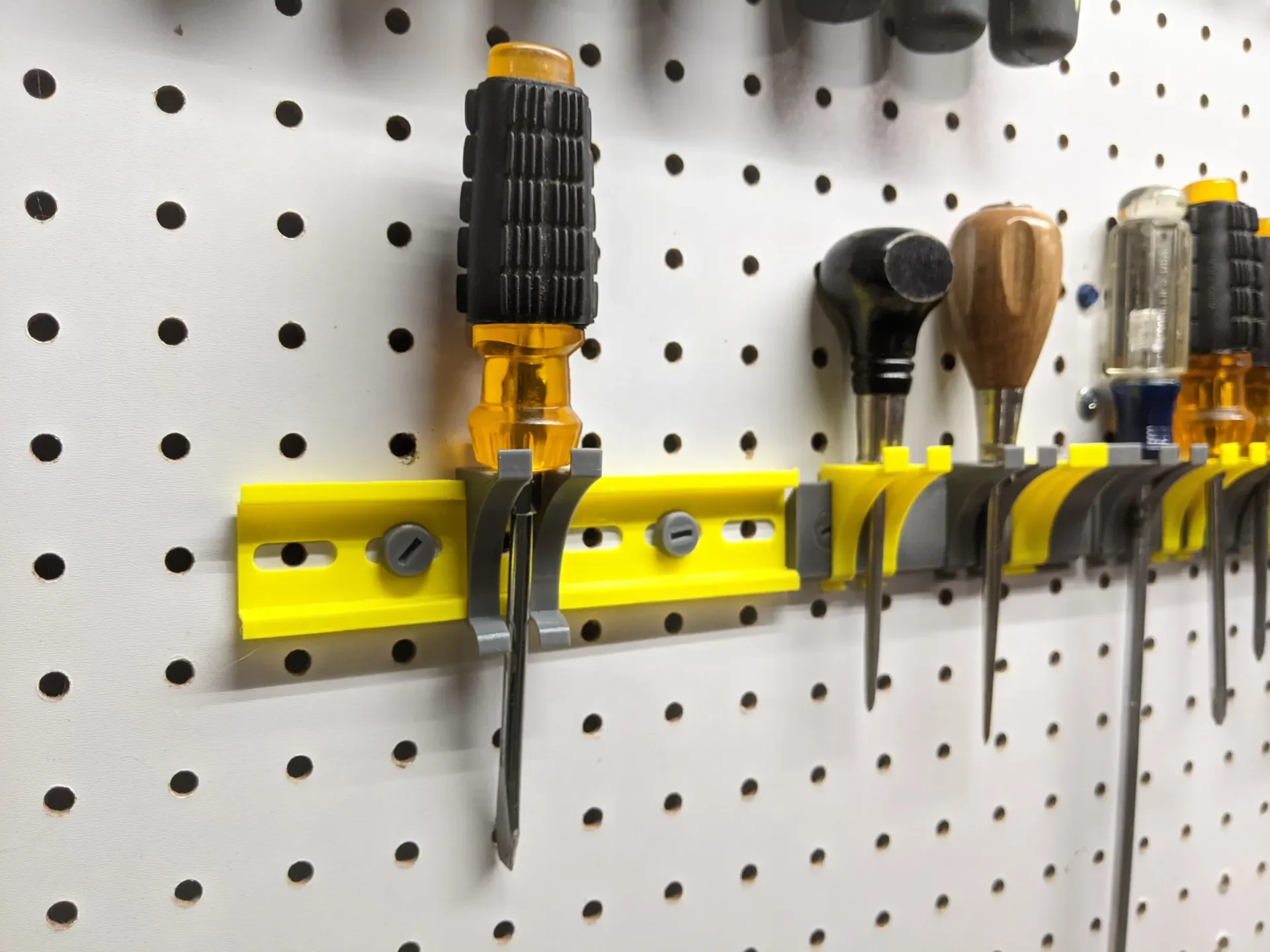

На фотографиях показана небольшая часть держателей для DIN-рейки вместе с модульным держателем отверток, который я сделал ранее (на заднем плане). Для тестирования я использовал пластиковую DIN-рейку, не имея под рукой металлической DIN-рейки.

Файл OnShape 3D CAD для этого находится здесь:

https://cad.onshape.com/documents/990d81c88c100032631c048b/w/141696e95f8a6020e6b54088/e/a03cc72bdcb7a2cd890e5742

Распечат��ть инструкции

Распечатайте на PLA, используя предоставленные файлы 3mf.

Держатели используются парами. Я рекомендую печатать пары разными цветами и чередовать цвета, чтобы каждая пара выделялась.

DIN2 работает с DIN-рейкой с пластиковой печатью.

DIN3 работает с настоящей металлической DIN-рейкой.
