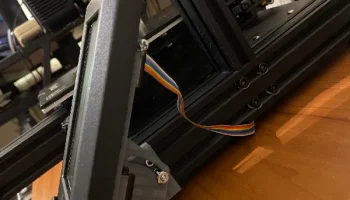

Вертикальное крепление дисплея для Aquila
Настройки печати:
Voxelab Aquila, Черновая (0,2 мм), Заполнение 15%, PLA
Основание и крепление имеют трехстрочную юбку.
Основание плоское, с карманами для шестигранных гаек вверх, поддержка отключена.
Крепление с напечатанной опорой для дерева, зигзагообразным рисунком, опора предназначена только для прикосновения к рабочей пластине.
В предварительном просмотре Cura 5.3.0 было показано, что необходимо также добавить опору для отверстия и резьбовое отверстие для дополнительного винта 6-32 x 1-1/2 дюйма. Я изменил угол свеса опоры с 50° до 80°, и это остановило эту опору, которую было бы трудно удалить, да и в этом нет особой необходимости. Верхняя изогнутая прорезь и монтажное отверстие не нуждались и не нуждались в поддержке. Зазор для звукового сигнала и нижний мост были единственными областями, которые могли получить поддержку, его легко удалили.
База:
Вставьте два крепежных винта 6-32 x 3/4 дюйма в два центральных отверстия с потайной головкой на задней части основания. Плотно закрутите их в две шестигранные гайки 6-32, вставленные в карманы на лицевой стороне основания. Они будут использоватьс�� с двумя дополнительными шестигранными гайками и гаечным ключом или гаечным ключом 5/16 для фиксации крепления с дисплеем на месте. Затем основание крепится к боковой стороне принтера с помощью двух винтов M4 и Т-образных гаек через оставшиеся диагональные отверстия.
Гора:

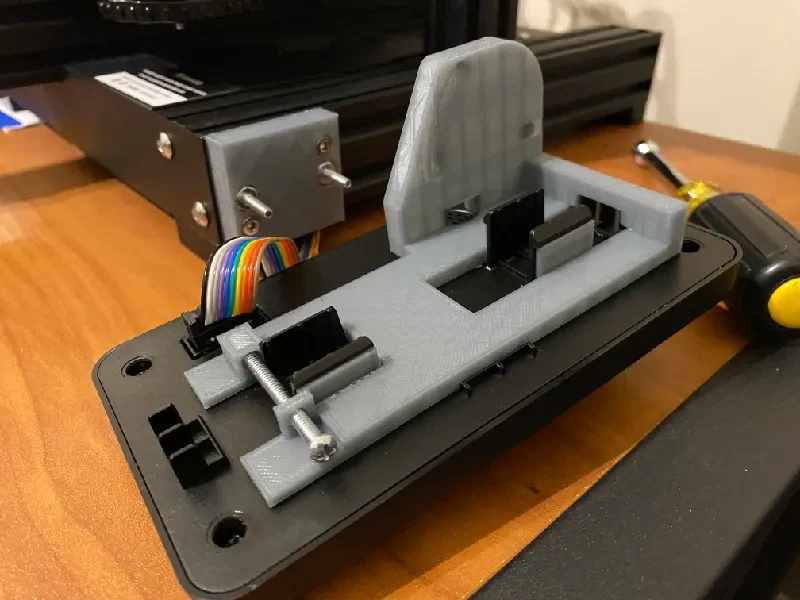

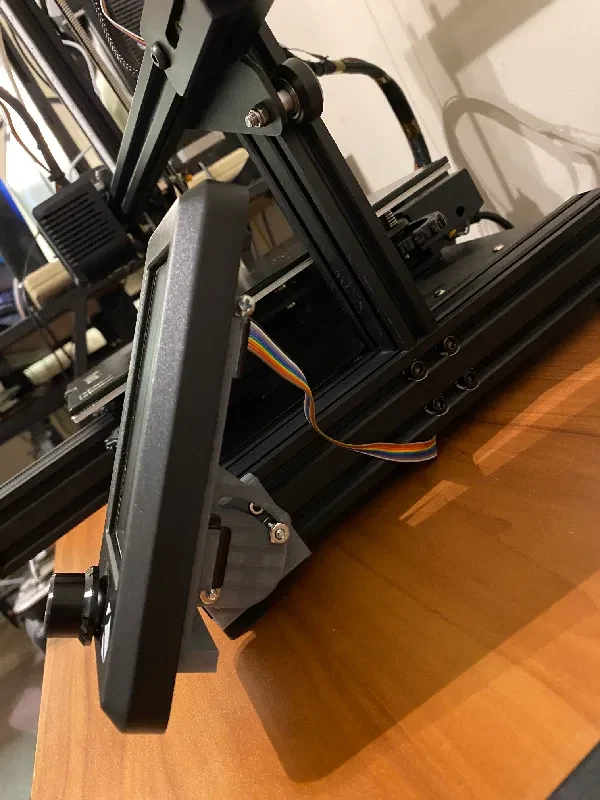

После печати и удаления двух опорных конструкций аккуратно вкрутите винт (дополнительный) 6-32 x 1-1/2 дюйма через свободное отверстие в напечатанную резьбу напротив него. Обратите внимание, что он не рассчитан на то, чтобы проходить до конца, а ров��о настолько, чтобы удерживать его на месте. Затем выкрутите винт, чтобы очистить напечатанную резьбу. Они будут тугими. Теперь, сверяясь с фотографиями, удерживайте крепление над задней частью дисплея так, чтобы широкие части пазов находились над двумя парами штифтов, и опустите его в Обратите внимание, что ручка управления находится на шарнирном и мостовом конце крепления. Теперь сдвиньте открытый конец пазов вверх до упора. Аккуратно закрутив винт 6-32 на место, подключите ленточный кабель и поместите узел на винты 6-32, выступающие из основания, и закрепите его двумя оставшимися шестигранными гайками под подходящим углом. вы.
