Модель передаточного числа

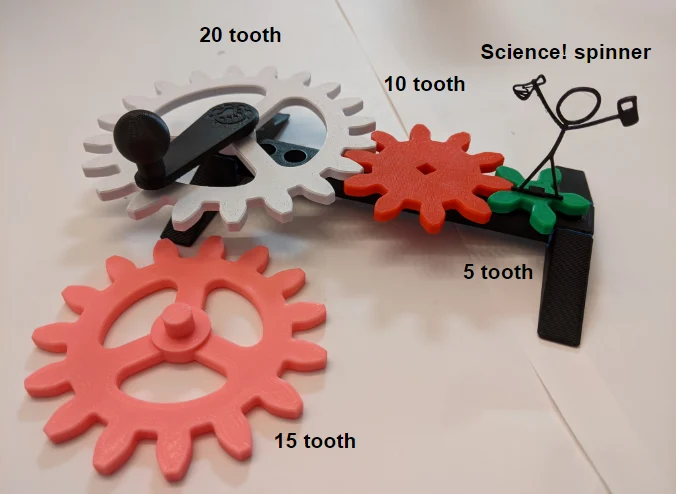

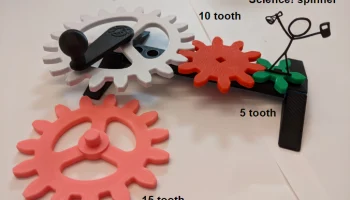

Базовое введение в шестерни и передаточные числа. Этот набор шестерен, кривошип, расширяемое основание и несколько вращателей можно использовать для демонстрации анатомии шестерни, взаимодействия шестерен и визуализации различных передаточных чисел.
Распе��атать:
1 (или более) основание с 11 отверстиями
2 (или более) футов [стандартный или расширенный]
1 (или более) каждой передачи
1 рукоятка
1 (или более) спиннер
Особая благодарность b2vn (и Рэндаллу Манро!) за отличные модели персонажей xkcd. Чтобы узнать больше о ботанике, посетите: xkcd.com/
ОБНОВЛЕНИЕ 25 сентября
Добавлена расширительная ножка — это позволит вам соединить столько баз, сколько захотите, чтобы получить еще больше удовольствия от снаряжения! (Примечание: расширительные ножки не будут мешать друг другу, так что сходите с ума.)
Добавлено больше спиннеров, в том числе стрелка, помогающая продемонстрировать вращение/противодействие шестерен.
Обновленный кривошип
Настройки печати
Бренд принтера:
Креативность
Принтер:
Эндер 3
Плоты:
Не имеет значения
Поддерживает:
Да
Разрешение:
0,2 мм
Заполнение:
10%
Нить: Любой PLA Любой
Примечания:
Все детали имеют допуск ~0,2 мм, поэтому хорошо настроенный принтер, способный успешно печатать механические детали, сведет к минимуму постобработку.
Если у вас возникли проблемы с подгонкой, я рекомендую использовать функцию «горизонтального расширения» в слайсере, чтобы уменьшить кусочки.
Пост-печать
В зависимости от вашего принтера и настроек квадрат шестерни и кривошипа может потребовать легкой шлифовки.
Гнезда в основании также можно улучшить, если нанести смазку.

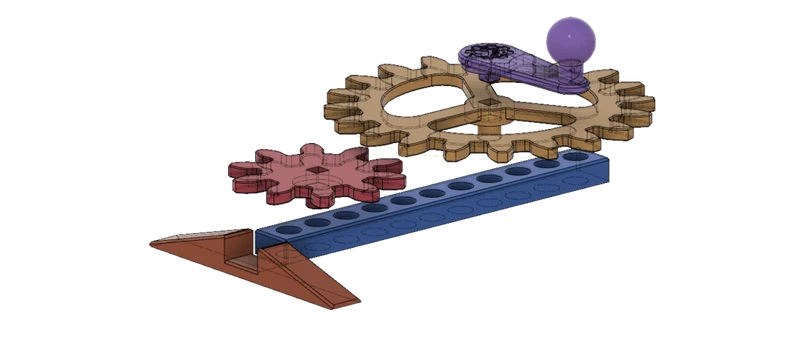

Как я это разработал
Технические характеристики шестерни
Все шестерни:
Тип = шпора
Угол давления = 20 градусов
Модуль = 6.0
Люфт = 0,15 мм
Толщина = 5,0 мм
Каждая шестерня:
5 зуб | диаметр шага = 30
10 зуб | диаметр шага = 60
15 зуб | диаметр шага = 90
20 зуб | диаметр шага = 120
