Пусковая установка для лучшей модели яхты
Лучшая модель яхтенной пусковой установки

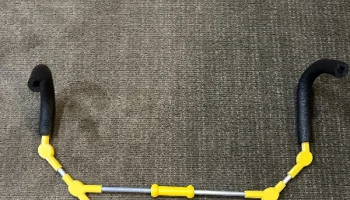

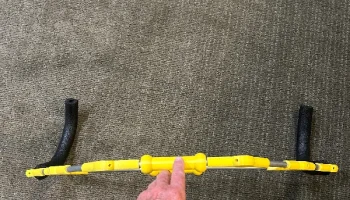

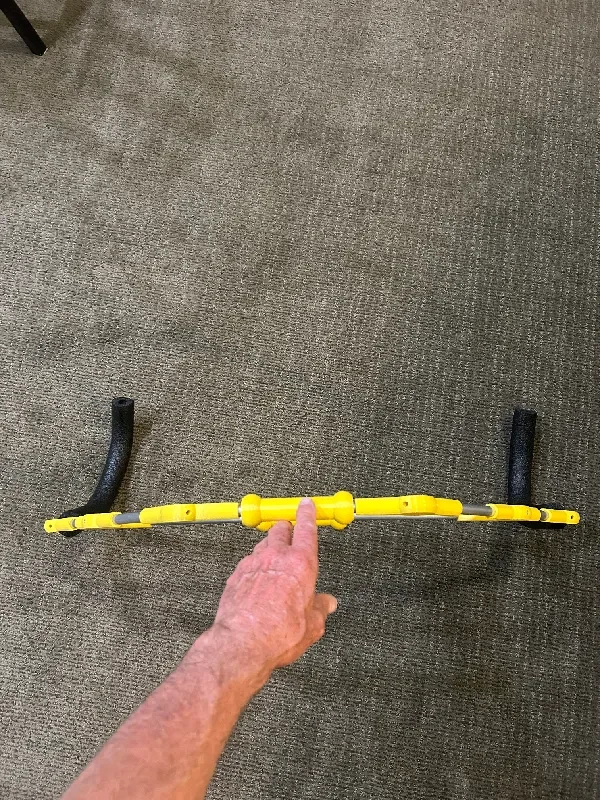

Конструкция позволяет пусковой установке ровно лежать на одном самолете при движении. Затем для использования вы повернете нижние изогнутые нижние изогнутые трубы в положение, позволяющее у��ерживать модель яхты для спуска на воду и подъема.

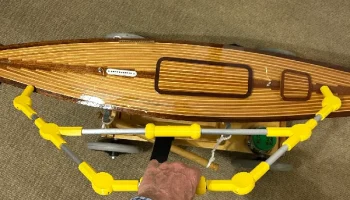

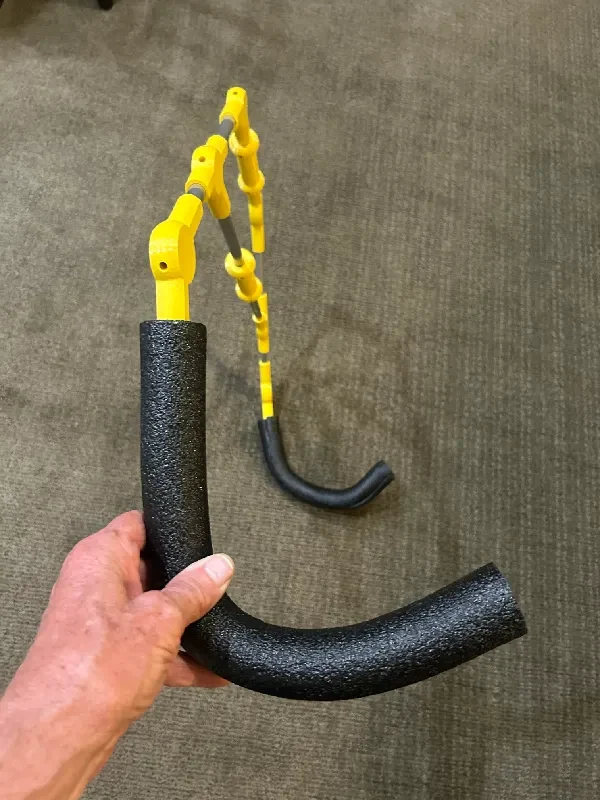

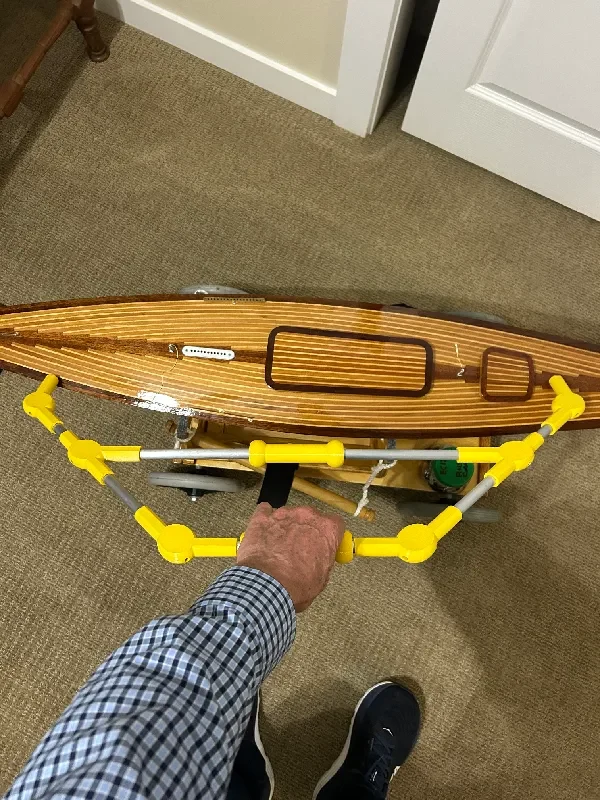

Вращающиеся изогнутые рычаги поддерживают модель яхты на носу и корме и позволяют спускать на воду и поднимать модель парусной лодки/яхты, наклонившись. Пусковая установка идеально подходит для запуска и подъема с берега или дока.
Конструкция пусковой установки легко адаптируется для использования с любым классом яхт/парусников путем изменения длины и кривизны труб. В настоящее время пусковая установка рассчитана на яхту модели Canterbury J. Достаточно прочный для лодки J или парусной лодки модели EC12. Деревянные дюбели с внешним диаметром 1/2 дюйма использовались для определения оптимальной фактической длины алюминиевых трубок.
Эту конструкцию могут использовать моряки-левши и правши, поскольку оба нижних изогнутых рычага будут вращаться по часовой стрелке или против часовой стрелки. Алюминиевые трубки имеют внешний диаметр 0,5 дюйма и легко доступны в большинстве крупных хозяйственных магазинов или в Интернете. Также используются крепежные головки из нержавеющей стали толщиной 3 мм и резьбовые вставки с термофиксацией толщиной 3 мм. Нить Jessie PETG и два куска пенопласта дополняют список деталей.

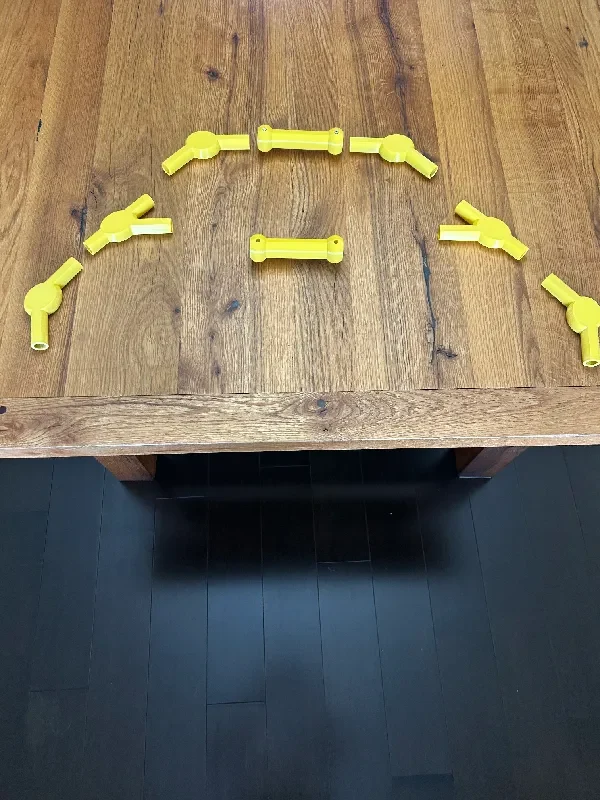

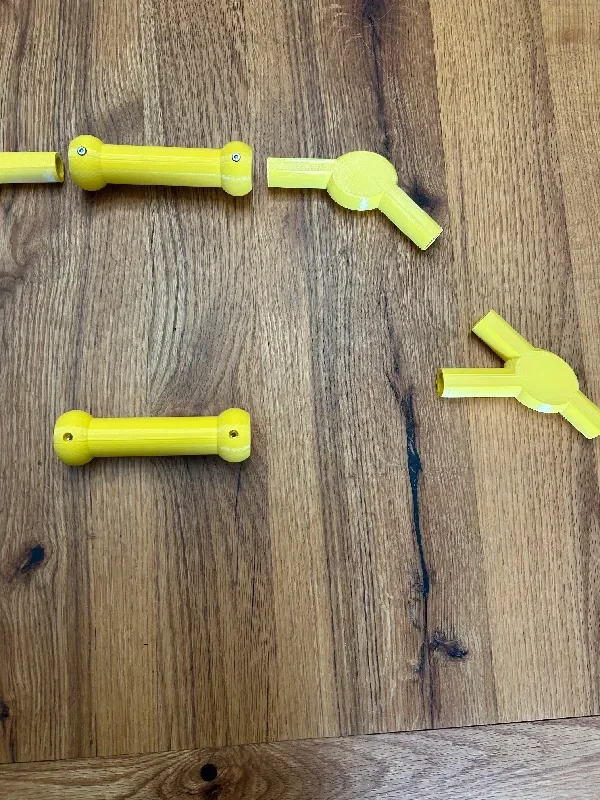

Печатные детали
Верхний/нижний разъем, печать 4
Средний соединитель, печать 2

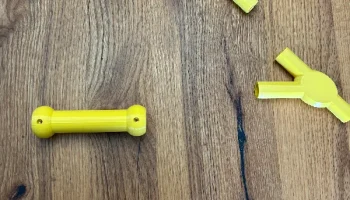

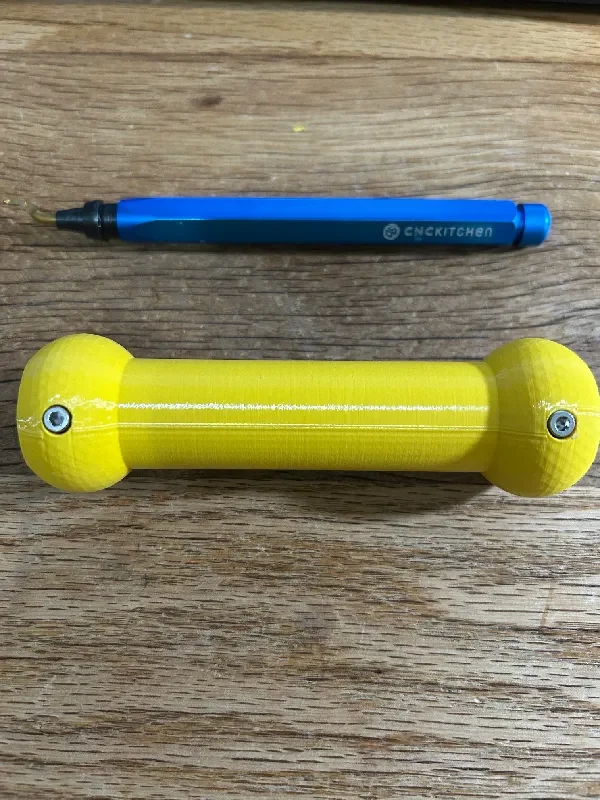

Ручка, печать 2
Заглушка изогнутого конца трубки, печать 2
Прямая торцевая заглушка, печать 10
Сгибание изогнутых трубок
Я согнул изогнутые трубки, частично наполнив их песком и используя стержень длиной около 12 дюймов с внешним диаметром 3/8 дюйма, частично вставленный в трубку на каждом конце. Один конец стержня был зажат в тисках, а свободный конец другого стержня выступал за конец трубки. Затем я использовал свободный конец стержня в качестве рычага, чтобы облегчить сгибание трубки. Песок внутри трубки между двумя стержнями предотвращает сплющивание или сдавливание трубки при сгибании.

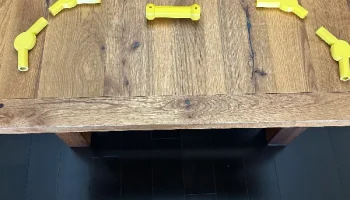

Установите вставки для термофиксации

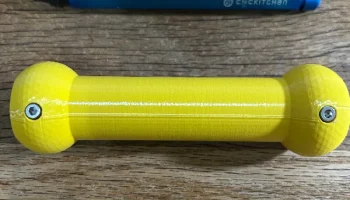

Установите две термофиксирующие вставки разме��ом 3 x 5 x 5,7 мм в каждую ручку.
Установите одну термофиксирующую вставку размером 3 x 5 x 5,7 мм в каждую торцевую заглушку прямой трубки.
Установите по одной термофиксирующей вставке размером 3 x 5 x 4 мм в каждый средний разъем.
Установка торцевых заглушек труб
CA приклейте изогнутую торцевую заглушку к нижнему концу каждого сегмента изогнутой трубки, а прямую торцевую заглушку к верхнему концу каждого изогнутого сегмента трубки. Не допускайте попадания клея в нити.
CA приклейте заглушку на конце прямой трубки к каждому концу четырех сегментов прямой трубки. Не допускайте попадания клея в нити.
Советы по сборке

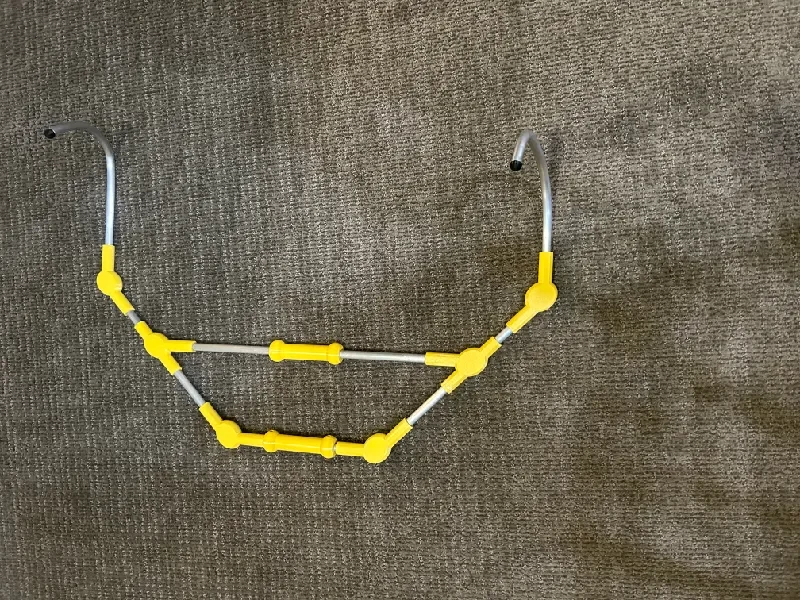

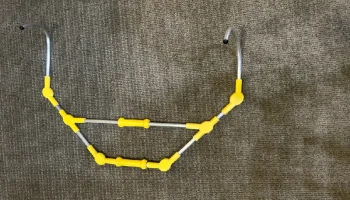

Вверните болт через левый средний соединитель в левый конец нижней горизонтальной трубки, торцевую заглушку прямой трубки. Вставьте ручку в эту трубку. Вверните болт через правый средний соединитель в правый конец нижней горизонтальной трубки, торцевую заглушку прямой трубки.

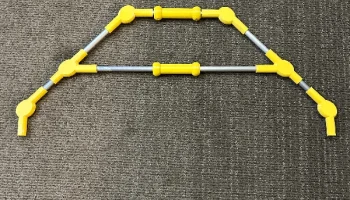

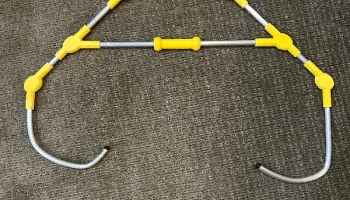

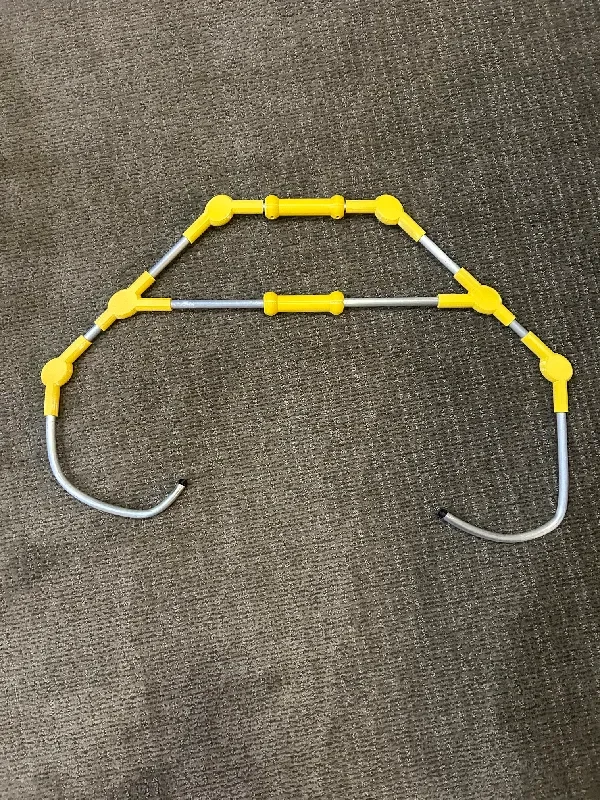

Вставьте диагональную трубку в левый и правый средний разъем.

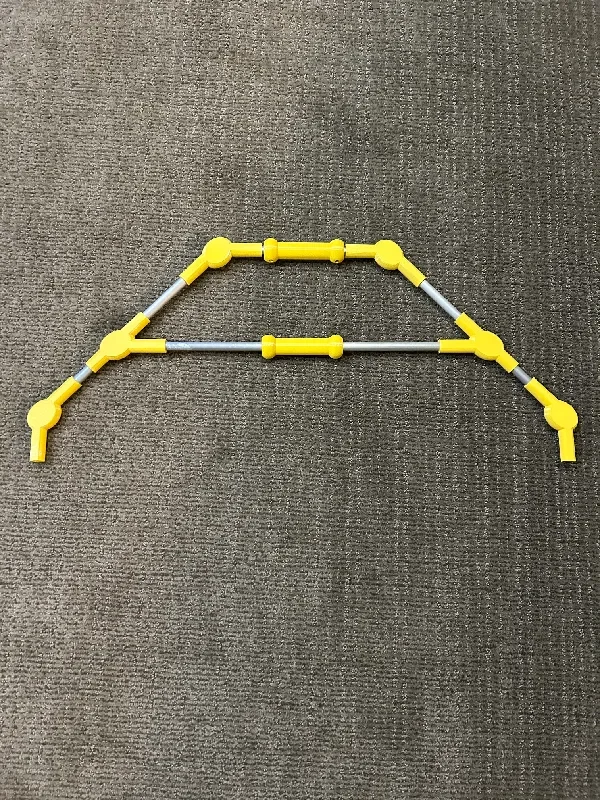

Вставьте верхний/нижний соединитель на каждый конец левой и правой диагональных трубок.
Это два болта, которые необходимо продеть через каждый верхний/нижний соединитель и в соо��ветствующую резьбовую торцевую заглушку прямой трубки. Каждый из двух болтов, установленных в верхний/нижний соединитель, входит в внутренние углубления разной глубины.
Обратите внимание, что верхний/нижний соединитель имеет небольшой выступ вокруг одного из отверстий для болтов. Сначала установите этот болт. Первый болт, установленный в каждом из четырех верхних/нижних соединителей, ввинчивается в заглушку н�� конце прямой трубки на верхнем и нижнем концах левой и правой диагональных трубок.
Обратите внимание на порядок установки болтов в каждый верхний/нижний разъем. Прежде чем устанавливать второй болт в каждый верхний/нижний разъем, убедитесь, что первый установленный болт в каждом верхнем/нижнем разъеме полностью утоплен. Если первый болт, установленный в верхний/нижний разъем, не полностью вошел в свое углубление, второй болт невозможн�� установить.
Второй болт, установленный в каждый верхний разъем, ввинчен.
