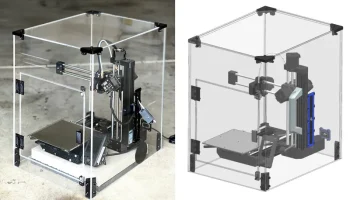

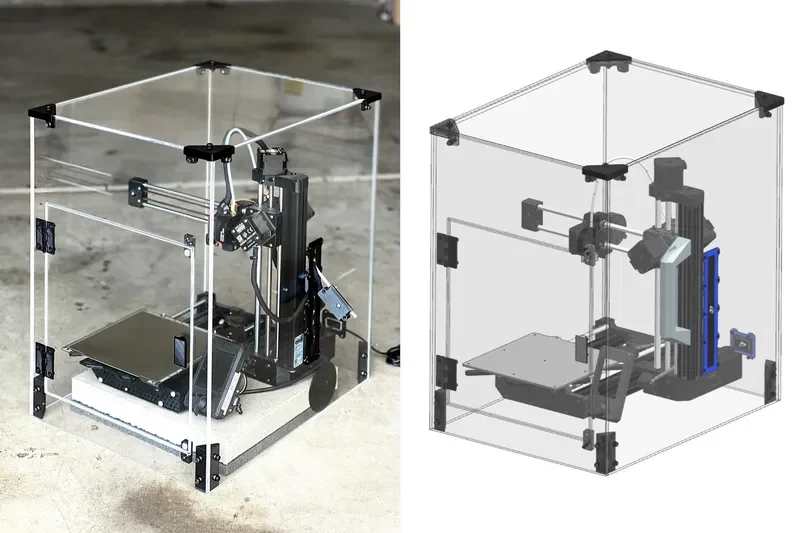

Минималистичный корпус для Prusa Mini........

Этот корпус был разработан с учетом моих особых потребностей, которые невозможно было удовлетворить где-либо еще, но он приобрел некоторую популярность, и люди просили меня поделиться им, так что поехали!

Есть три причины, по которым я разработал это с нуля:

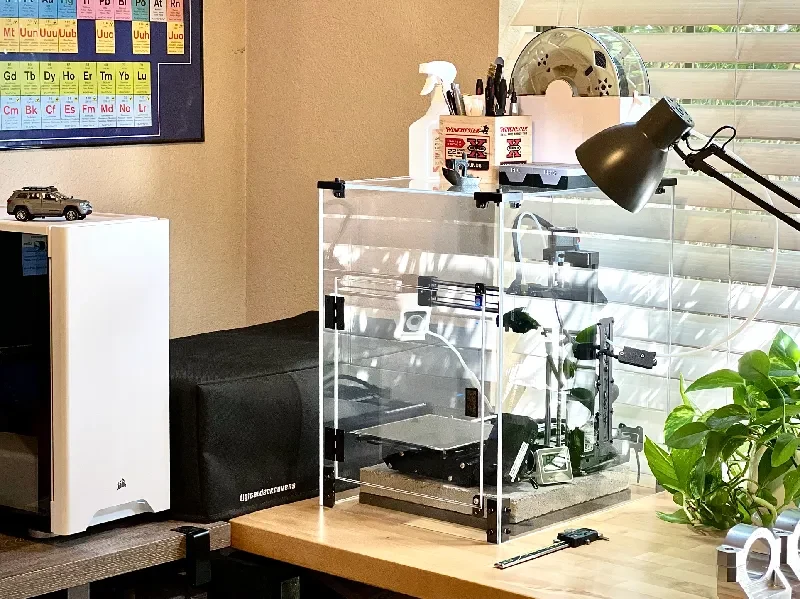

Все там огромно, и с учетом моего ограниченного пространства мне нужен был корпус как можно меньшего размера (при выборе размера учитывалось полное пространство вокруг принтера, включая перетирание кабеля).
Мне нужен был корпус, который можно было бы легко снять, разобрать и хранить, когда он не нужен. Просто открутите несколько болтов, и панели можно складывать и хранить.
Я инженер, и мне очень нравится проектировать, анализировать и разрабатывать новые вещи. Я покупаю что-то с полки только в том случае, если не могу сделать это сам!

Все детали, кроме акрила, резиновой втулки и крепежа, напечатаны на 3D-принтере.

ВАЖНЫЕ ПРИМЕЧАНИЯ:

Это будет работать только с портом USB, перенесенным на передний ЖК-дисплей, или с использованием нового обновления Wi-Fi/PrusaLink. ДОСТУПА К ЗАДНЕМУ USB-ПОРТУ НЕТ (если не сделать его ). Я предлагаю вам внести эти изменения, если вы еще этого не сделали.
Я настоятельно рекомендую вам «научиться» выполнять эту установку, а это о��начает, что вам нужно уметь резать акрил хорошей пилой и иметь некоторое представление о том, как собирать вещи. Мои инструкции — всего лишь руководство — не стесняйтесь подходить к этому как хотите! Я не проектировал это с расчетом на широкую аудиторию и для простоты «ИКЕА», но, с учетом вышесказанного, размещение отверстий, вероятно, является самой сложной частью, поскольку это может потребовать некоторой точности и немного размышлений. Хотя я постарался описать вещи как можно лучше. Веселиться!!

Список запчастей
Толстые акриловые листы толщиной 0,22 дюйма
Это толсто! Но это делает корпус жестким и качественным.
Материал на 1944 дюйма^2
Я сделал это с (x1) листом 36x30 дюймов и (x2) листами 24x18 дюймов (схема ниже).
Или воспользуйтесь онлайн-калькулятором для планирования и оптимизации резки в зависимости от того, что доступно в вашем регионе: https://www.opticutter.com/cut-list-optimizer
https://www.homedepot.com/p/OPTIX-18-in-x-24-in-x-220-in-Acrylic-Sheet-MC-21/202038050
https://www.homedepot.com/p/OPTIX-30-in-x-36-in-x-220-in-Acrylic-Sheet-MC-22/202038052

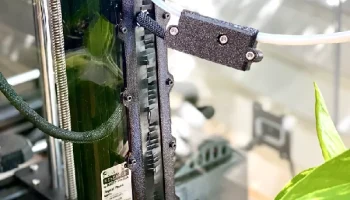

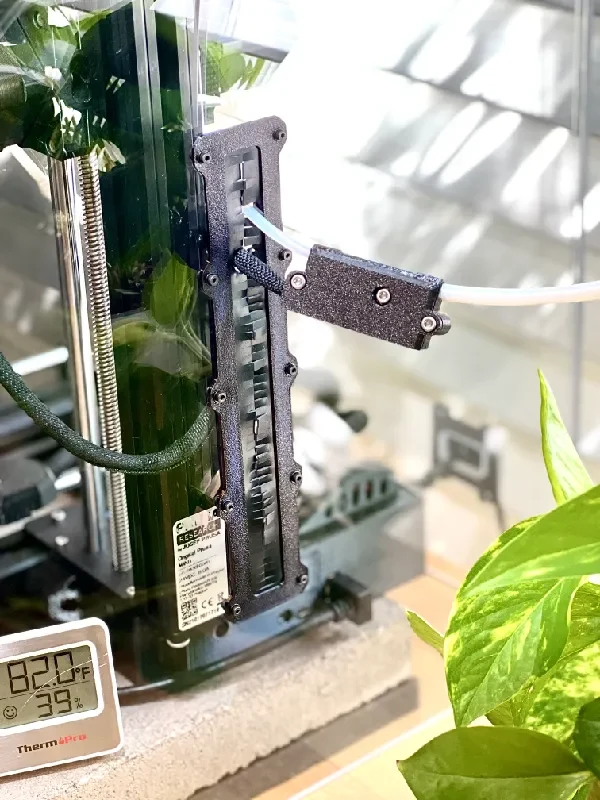

Лист резины толщиной 1/32 дюйма для проходных прокладок для кабеля
Стоимость 8,5 дюймов^2 (+дополнительно, если вы облажаетесь!)
Я купил на Amazon лист твердости 9x12 дюймов, твердость 60 А, за 10 долларов.
https://www.amazon.com/dp/B0B47NM4Q2?psc=1&ref=ppx_yo2ov_dt_b_product_details
Латунные резьбовые вставки и паяльник для установки (размер х длина х диаметр)
(x4) M5x6x7
(x30) M4x6x6 (я купил большой набор этих винтов и винтов M4)
(x6) M2x4x3,5
https://www.amazon.com/dp/B08Z86Z85R?psc=1&ref=ppx_yo2ov_dt_b_product_details
(Болты/шайбы/гайки) [Размер сверла для отверстия в акриле]: используемое место.
(x4/x4/x0) [7/32] M5x20: Кронштейн верхней панели
(x30/x30/x0) [3/16] M4x10 (или длиннее): верхние и нижние кронштейны
(x8/x8/x8) [9/64] M3x10 (или длиннее): Дверные петли
(x20/x34/x14) [3/32] M2x10 (или длиннее): дверные упоры, ручки и корпуса втулок.
https://www.amazon.com/gp/product/B08ZCN8L7D/ref=ppx_yo_dt_b_search_asin_image?ie=UTF8&psc=1
Магниты на дверь
(x4) 6x3 мм
https://www.amazon.com/gp/product/B07KXWSM4Y/ref=ppx_yo_dt_b_search_asin_image?ie=UTF8&psc=1
ПЭТГ-нить
Я настоятельно рекомендую использовать PETG или более качественный материал (ASA, PC, нейлон и т. д.), чтобы детали не деформировались со временем из-за теплого корпуса.

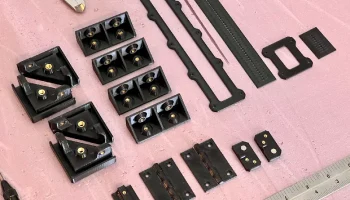

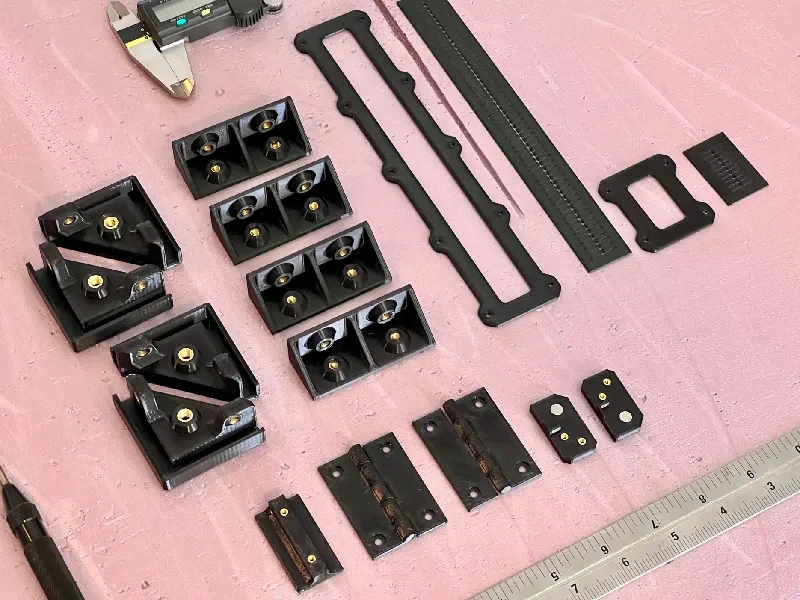

Маркированные части для печати:

Руководство по сборке

Распечатайте все части! Это можно сделать во время работы над следующим шагом.
Разрежьте акриловые листы.

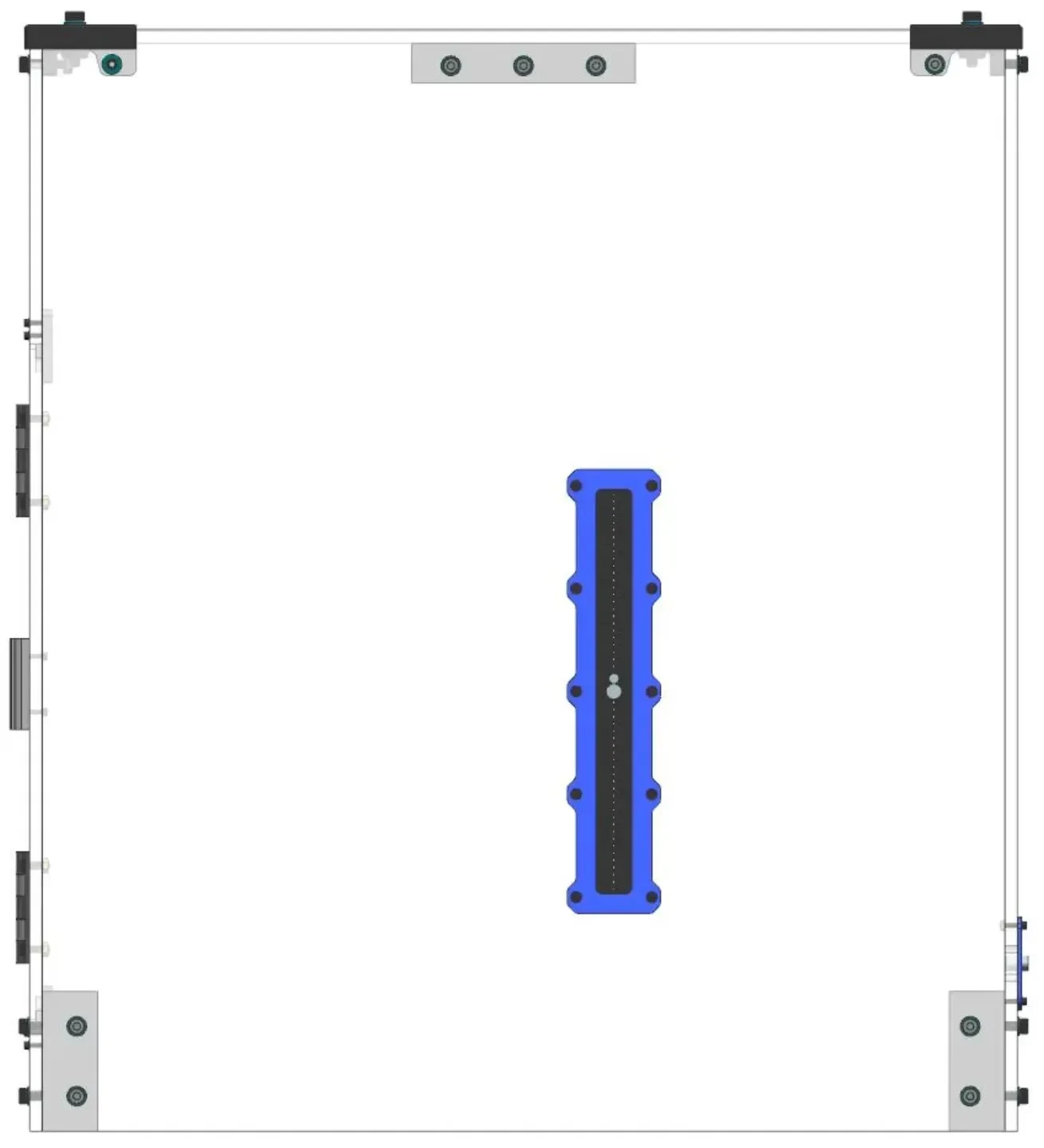

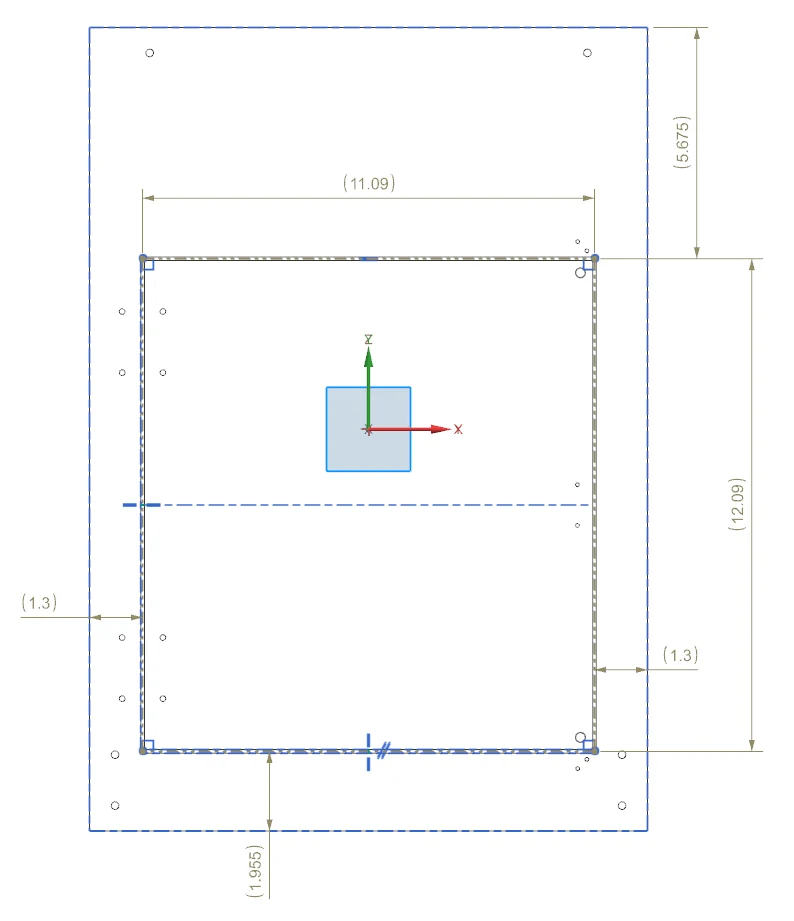

Ниже приведены размеры каждой панели. Моя устроена именно так, и она работает хорошо, ОДНАКО, если бы я сделал это снова, я бы сделал переднюю/заднюю и верхнюю панели на 0,25 дюйма шире, чтобы дать немного больше зазора, поэтому я бы рекомендовал ширину 13,94 дюйма вместо 13,69 дюйма для передней/задней части и 13,32 дюйма вместо 13,07 дюйма для верхней части. Кроме того, общая высота составляет 19,72 дюйма, что включает в себя место для моего камня для брусчатки высотой 2 дюйма для звукоизоляции, поэтому, если у вас его нет, то 2 дюйма можно убрать, и 19,72 дюйма станут 17,72 дюйма.
После прослеживания
