Кронштейн Heltec WSL

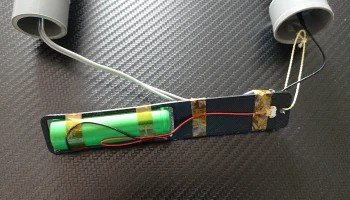

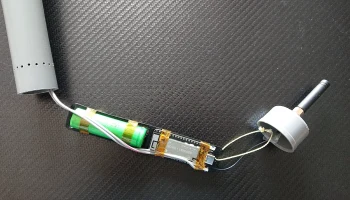

Этот кронштейн, напечатанный на 3D-принтере, удерживает Heltec WSL вместе с литиевой батареей 18650 внутри стандартной трубы из ПВХ диаметром 25 мм.

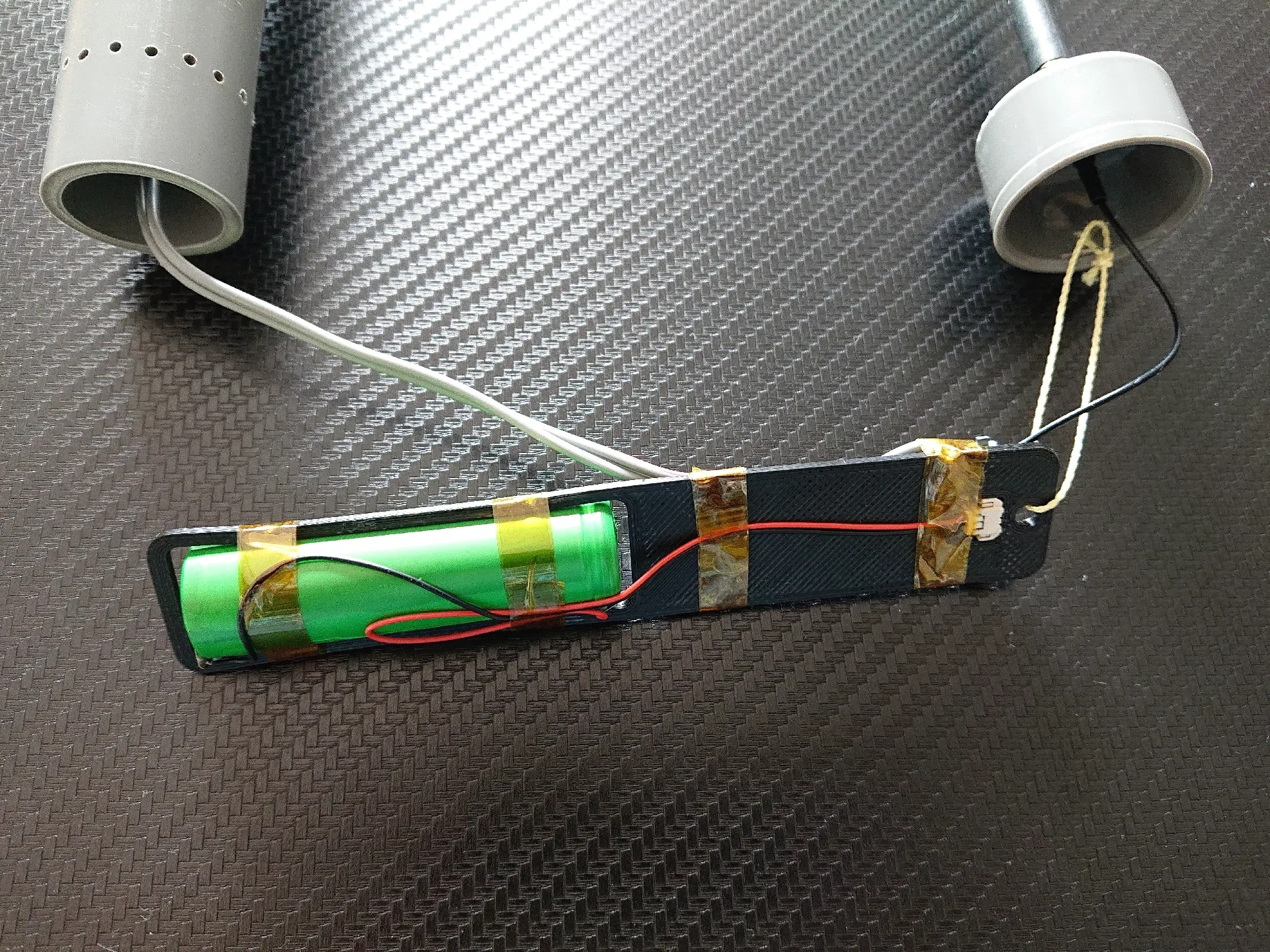

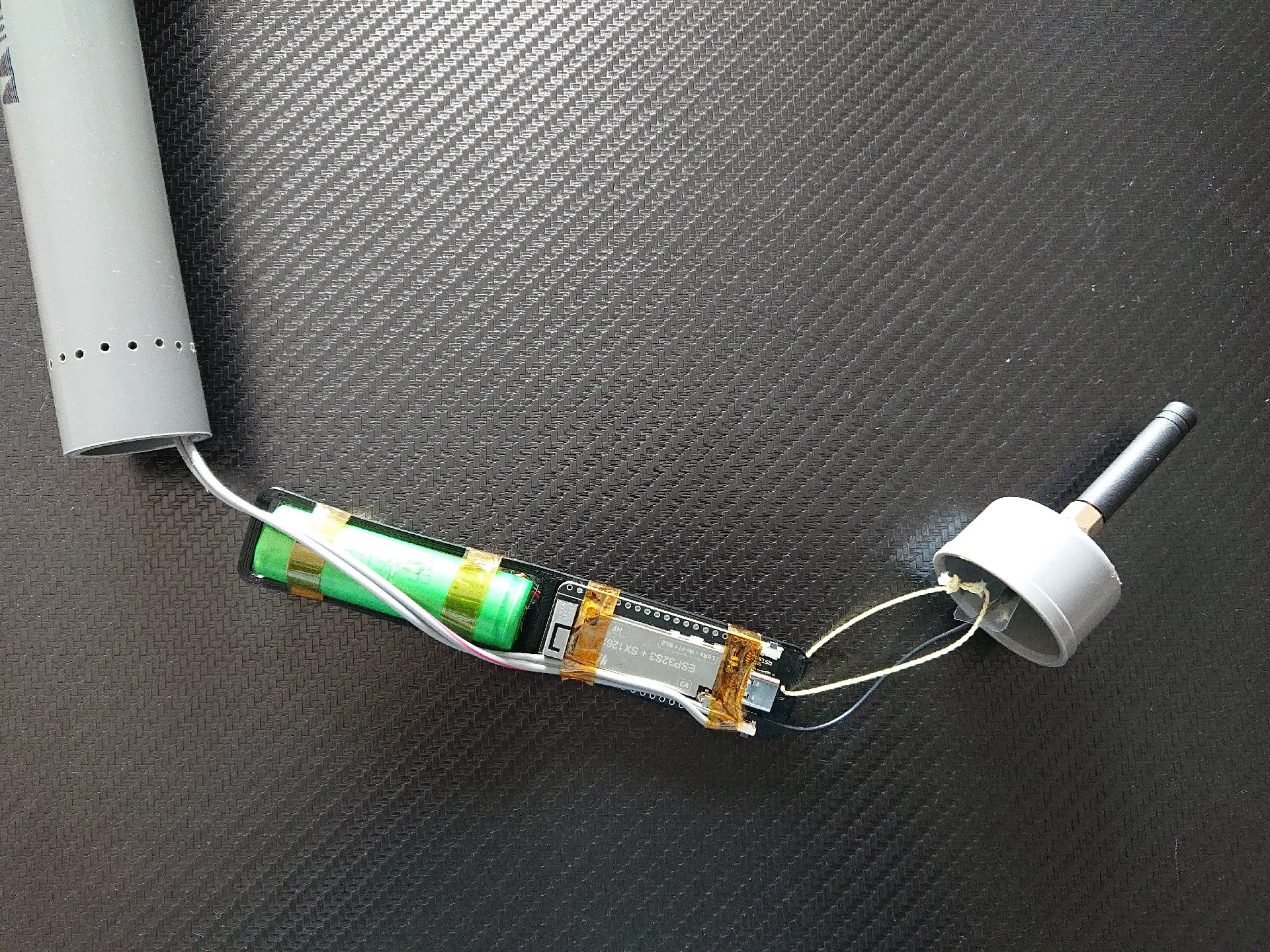

Плата Heltec приклеена к кронштейну с помощью двусторонней пенопластовой ленты и каптоновой ленты, которая выдерживает некоторое нагревание на солнце. Батарея помещается в нижнюю полость и также удерживается каптоновой лентой.
В нижней крышке трубы просверлены два отверстия. Один для доступа воздуха и покрыт сеткой для защиты от насекомых. В другое отверстие проходят провода для питания устройства от источника питания напряжением 5 В.

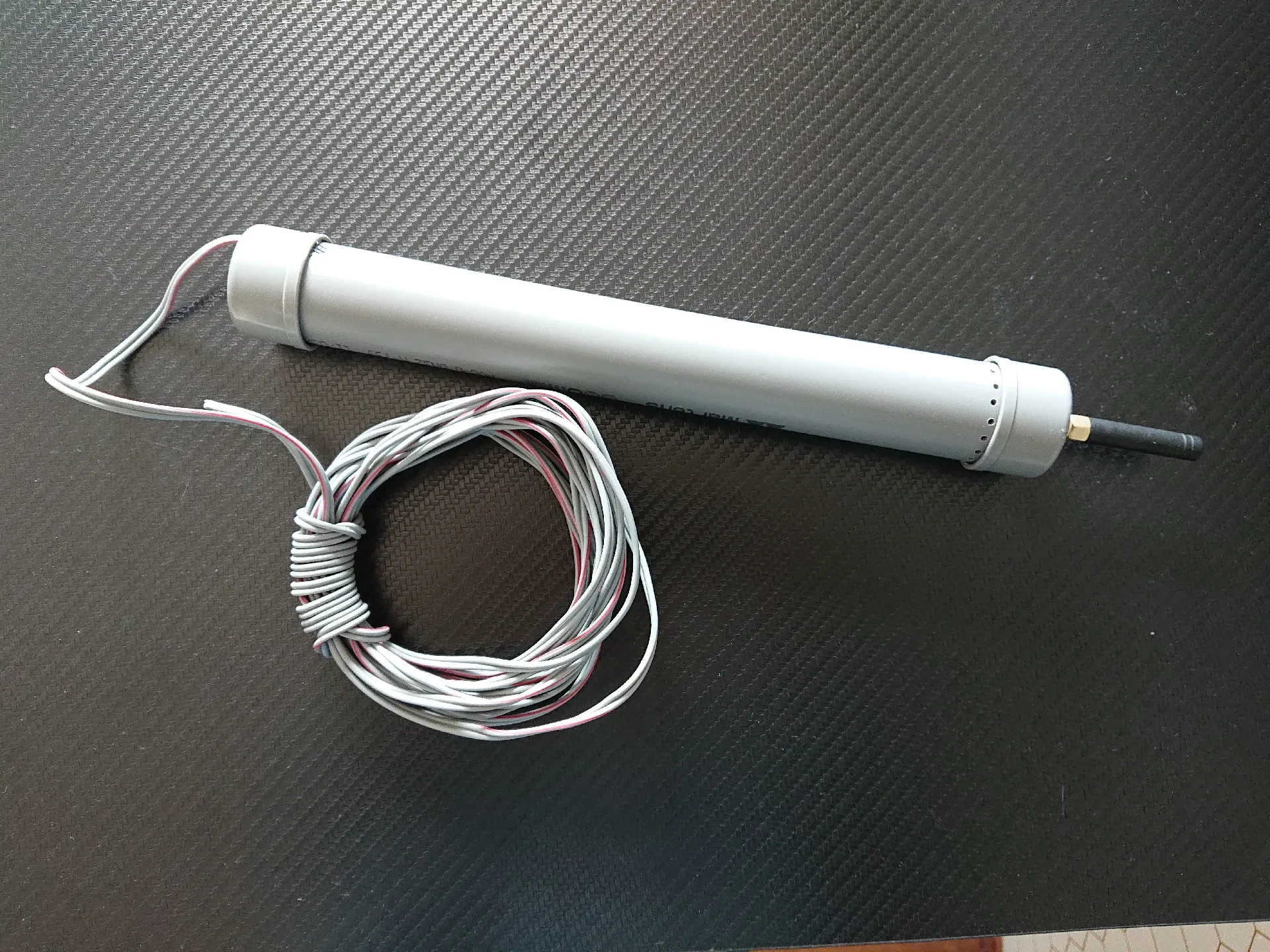

Конструкция подвешивается за верхнюю крышку, в которой просверлено отверстие для установки гнезда антенны. На этом гнезде свисает кронштейн, закрепленный кусочком ПЭТ-пластика и кевларовой нитью.
Прямо под верхней крышкой просверлено 16 небольших отверстий для выхода теплого воздуха, создавая пассивное охлаждение воздушным потоком. После закрытия все детали плотно прилегают друг к другу, и устройство можно закрепить на высокой точке крепления.
