Подставка для Elecraft KX3 и PX3

О программе

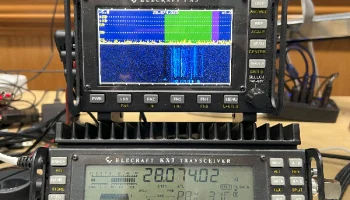

Это первый проект стационарной или портативной подставки для стека радиостанции Elecraft KX3 и панадаптера Elecraft PX3. Радиостанция и панадаптер складываются друг на друга под крутым углом, чтобы создать компактное и удобное рабочее место в хижине или переносном устройстве.

Подставка очень легкая, весит чуть менее 90 г материала или около 3 унций для тех, у кого есть банановые блоки, и, вероятно, ее можно дополнительно оптимизировать. Я выбрал путь перепроектирования и достижения некоторой жесткости. Вы могли бы сделать задние ноги толще, но я не заметил, чтобы это изменило ситуацию.

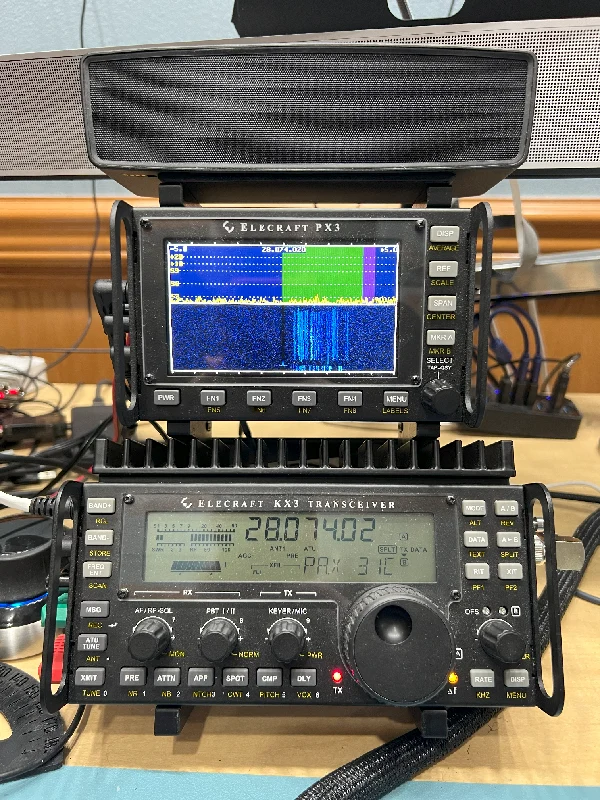

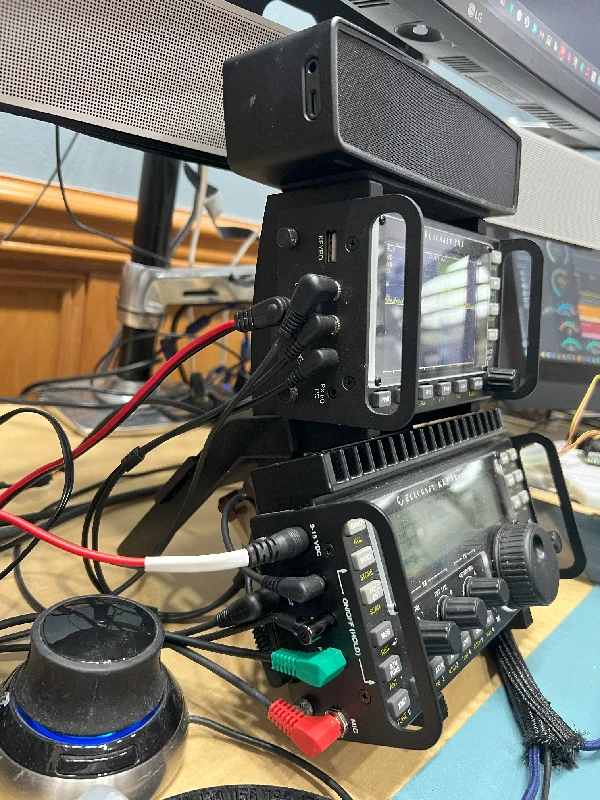

Детали достаточно прочные, чтобы сверху можно было разместить динамик скромного размера. Как показано на рисунке, я использую Bose SoundLink Mini II, но вы, вероятно, можете подогнать практически все.

Печать

Я печатал в Polymaker PolyLite PLA Pro на Bambu Lab X1-Carbon. Детали имеют размер, обеспечивающий плотную посадку на калиброванном принтере. Если вы печатаете детали из файлов STEP, вам необходимо клонировать и отразить ножку и боковую распорку и разместить их ровно на рабочей пластине. Файлы STL и файл 3MF содержат зеркальные части.

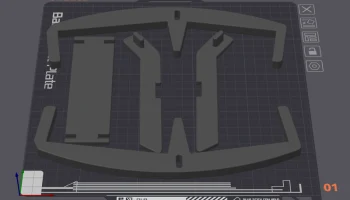

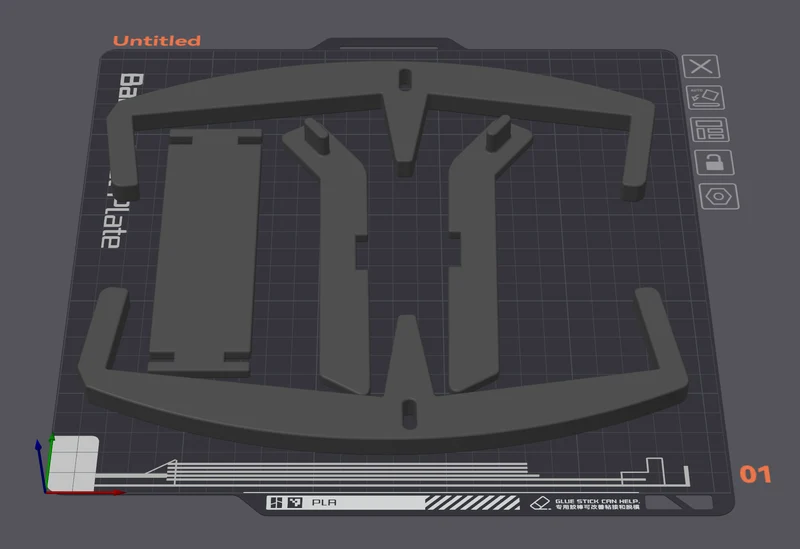

Для Bambu X1C прилагается файл 3MF со всеми необходимыми деталями. Достаточно 15% заполнения гироида с двумя стенками/верхом/низом. Для печати может потребоваться небольшой внешний край для стабильности размеров или сцепления с поверхностью. Все детали удобно размещаются на рабочей пластине размером 256x256 мм, а печать занимает чуть более 2 часов при высоте слоя 0,2 с соплом 0,4 и нормальной скоростью.

Сборка

Стенд можно собрать путем запрессовки деталей. При желании вы можете собрать его навсегда, нанеся на стыки каплю суперклея. Я обнаружил, что он очень стабилен без клея. Размеры должны позволять устанавливать KX3, оснащенные радиаторами сторонних производителей. Компоненты располагаются на панели между заводскими ножками или поверх заводских ножек/подушек.

Ограничения

Лопатка KX или лопасть KX с KX Key Line Pi в настоящее время не подходят. Используйте ключевой разъем слева. Это не предназначалось для использования с прикрепленным веслом KX.

Обратная связь Добро пожал��вать

Сообщите мне, если у вас есть радиатор, который не подходит, и я изменю конструкцию. Или если есть что-то еще, что вы хотели бы увидеть. Кабельная направляющая? Крепление вентилятора? Извиняюсь за беспорядочные фотографии со скамейки запасных. ;-)

73 Кристиан AK7VV
