ICOM IC-7100 в коробке Dewalt TStak

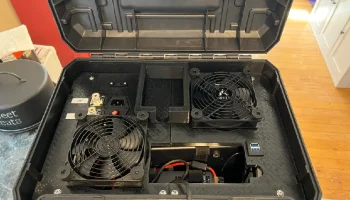

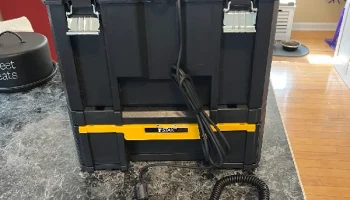

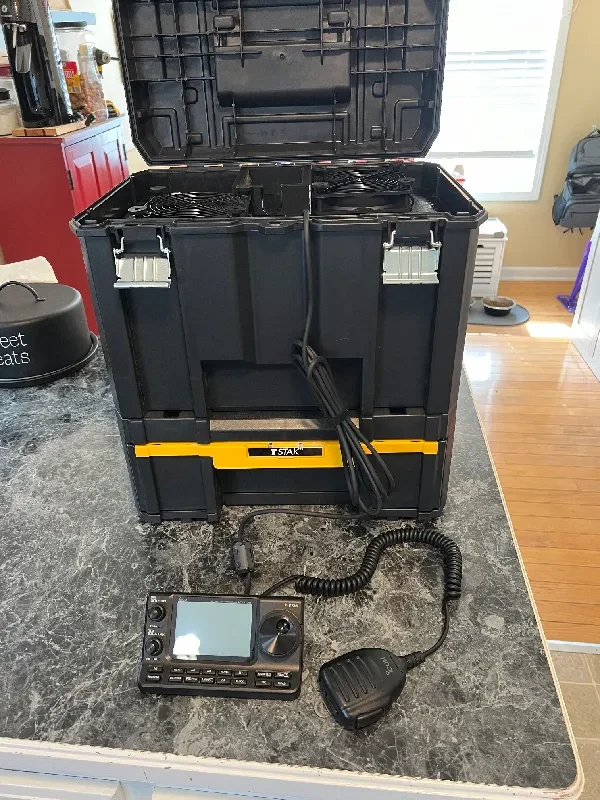

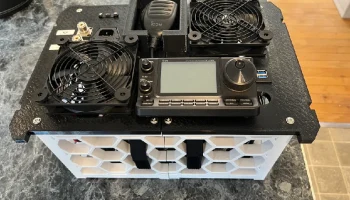

Моя коробка Dewalt Tstak для IC-7100, в которой находится блок питания, тюнер (MFJ-939i), радио, а также вентиляторы охлаждения и источник питания USB (Anker 6) порт). Я спроектировал это так, чтобы можно было подключить ноутбук и обе антенны, а также переместить лицевую панель радиоуправления куда угодно. У меня также есть один ящик TStak внизу, где я храню кабель питания, USB-кабели и проволочную антенну. Я включаю файлы FreeCAD для всех, кто хочет изменить их в соответствии со своими потребностями. Устройство было разработано для печати нескольких частей на моем Voron 350 с использованием слайсера для резки. Размеры самой большой части (верхней) составляют 413 x 294 мм. Должна быть предусмотрена возможность печати на любом принтере размером 300x300, как задумано.
Спецификация в том виде, в каком я ее построил, чтобы знать, что детали подходят (без кабелей и проводки). Это было сделано на основе моей истории заказов на Amazon и по памяти, поэтому, возможно, это не идеально, но оно затрагивает основные вещи и должно заполнить все дыры в верхней части. Я рекомендую использовать коаксиальный кабель с разъемами под углом 90 градусов, чтобы все было лучше:
Различные винты M3 для крепления проходов COAX и т. д. Длину не помню.
Оставшиеся термовставки M3 для винтовых отверстий разъема mini-USB и проходов для коаксиального кабеля.
Резьбовые вставки ruthex M5 — 50 штук. RX-M5x9,5 Латунная термофиксируемая вставка для пластиковых деталей — метрические гайки с накаткой — вставка посредством нагрева в компоненты 3D-печати: Amazon.com: Инструменты и товары для дома
Винты PWH из нержавеющей стали M5 x 16 мм с плоской шайбой и крестообразным шлицем, нержавеющая сталь 304 (18-8), полная резьба, грубая резьба UNC, упаковка из 50 шт.: Amazon.com: Industrial & Scientific
Amazon.com: WSZJINB Регулируемые кабельные ремни размером 32 фута x 1 дюйм с пряжками, свободная длина обрезки, черные многоразовые крепежные кабельные стяжки, ремень для фиксации кабеля на липучке, система организации проводов, органайзер для шнура: электроника — меня это не очень впечатлило, но это работает. Любая застежка-липучка должна быть приемлемой.
Amazon.com: ANEXT, 120-мм USB-вентилятор для компьютера, черный, 120-мм вентилятор, бесшумный вентилятор для ресивера, видеорегистратора, Playstation Xbox, охлаждение компьютерного шкафа, комплекты «2 в 1», черный: электроника
Amazon.com: DHT Electronics 2 шт. РЧ-коаксиальный коаксиальный адаптер UHF «мама-мама» SO-239 SO239 с панелью: электроника
Amazon.com: Квадратный удлинительный кабель BATIGE с двумя портами USB 3.0 для скрытого монтажа и пряжкой для автомобиля, грузовика, лодки, мотоцикла. Приборная панель 1 фут: электроника — также многоп��ртовый источник питания USB V на ваш выбор. В настоящее время я использую 3 порта — два для питания USB на верхней панели для зарядки телефонов, запуска персональных вентиляторов и т. д. и один для вентиляторов наверху, которые обеспечивают охлаждение внутренних компонентов.
Amazon.com: Kework 0,3-метровый удлинительный мини-USB-кабель, угол наклона вверх 90 градусов, 5-контактный мини-USB с 5-контактным штекером и гнездом Mini USB с винтовым креплением (Up-Mini USB): электроника — позволяет передавать данные с ПК на 7100
Настройка печати: я использовал PETG с соплом 0,6 мм. Для верхней части и держателя микрофона опоры не потребовались. Что касается нижней части, я напечатал короткую сторону в полностью собранном виде и использовал только опоры для ножек.
Сборка. Установите термофиксирующие вставки M5 в верхнюю часть нижней части и в держатель микрофона. Установите тепловые вставки M3 для коаксиальных проходов и кабеля mini-USB. Отверстия для термофиксированных вставок M5 в нижней части корзины не использовались, так как я устал пытаться сделать шаблон, который подходил бы достаточно хорошо, чтобы отверстия были просверлены идеально. Гравитация отлично удерживает корзину.

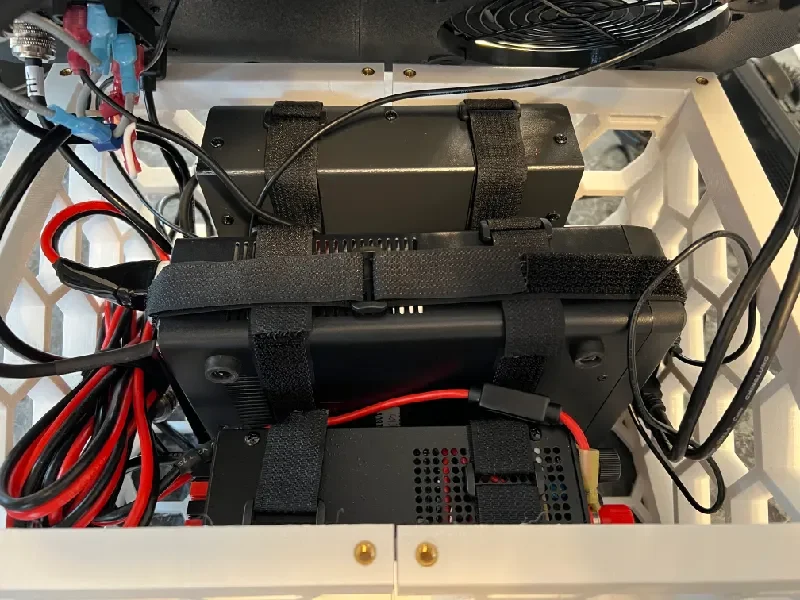

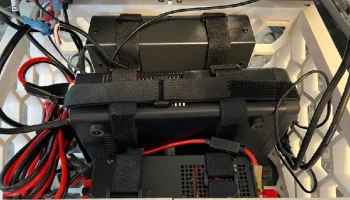

Корзина. Сначала поместите в нее всю свою электронику. Чтобы было понятно, где находится лицевая панель управления, самый маленький компонент должен находиться спереди. Я позаботился о том, чтобы у меня был один ремешок на липучке, прикрепляющий каждую сторону нижней части к каждому компоненту (радио, блоку питания и тюнеру). Сделайте проводку.

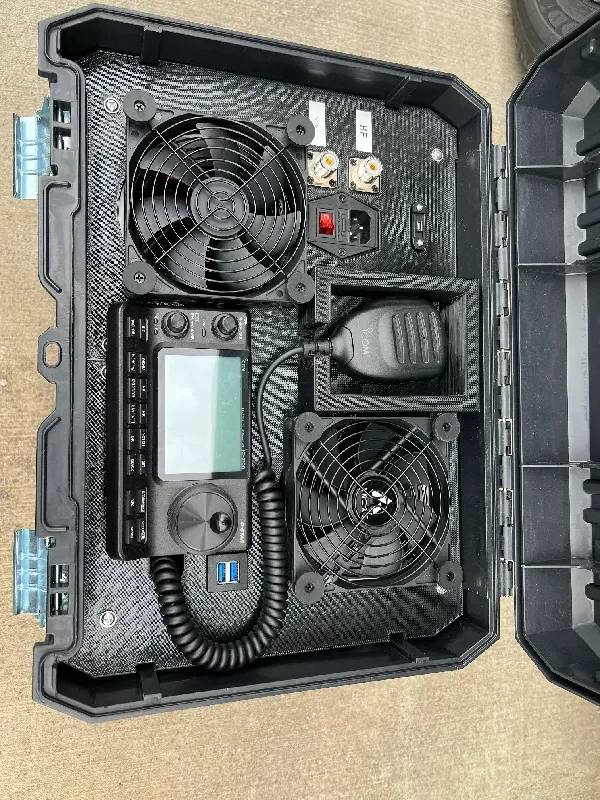

Вверху — у меня левый вентилятор нагнетает воздух в коробку, а правый вентилятор вытягивает воздух. Из-за разной ориентации сверху, где находится один из отверстий для вентилятора, имеется дополнительный небольшой вырез для проводки.
