Крепление на DIN-рейку Shelly Clamp, 120 А

Для создания этой модели было две мотивации. Одним из них была необходимость улучшить внешний вид моего распределительного шкафа, а вторым было просто развлечение, изучающее Shape и находящее способы эффективного моделирования.

Довольно сложно из-за ограниченности доступного пространства. Кроме того, мне пришлось сначала смоделировать зажим.

Очевидно, сначала я пытался найти что-то подходящее и готовое к использованию, но в итоге я заимств��вал некоторые идеи из случайных проектов, создавая свой вариант с нуля.

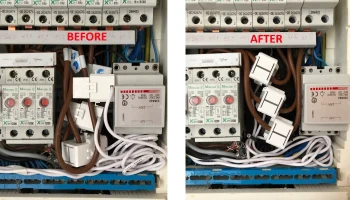

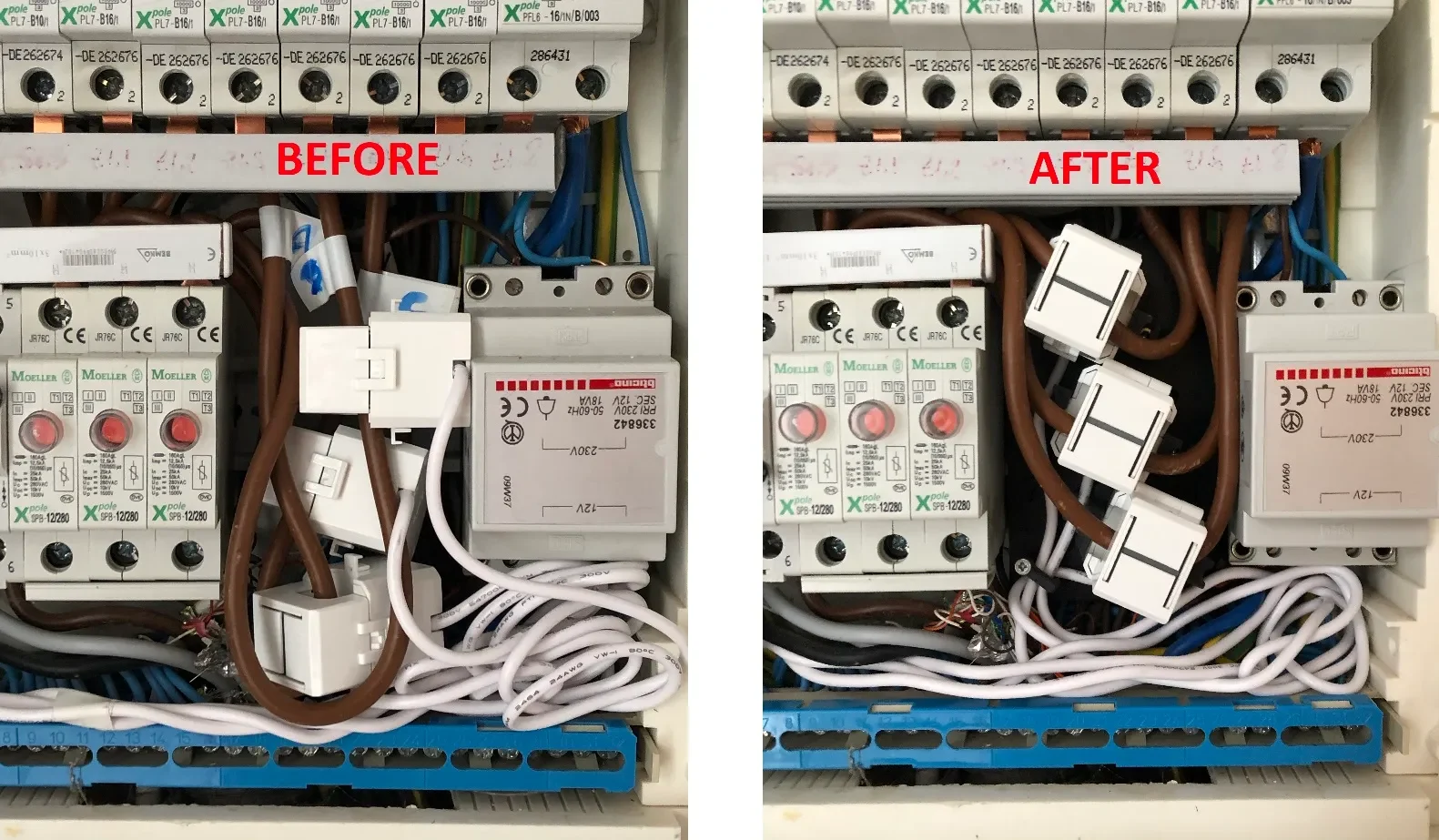

Крепление представляет собой вертикально расположенную пластину размером 71 x 120 мм с возможностью подвешивания и фиксации на DIN-рейке диаметром 35 мм. Ширина равна размеру 4 модулей DIN. Для моего варианта использования выбрана граница 120 мм (см. фотографии).

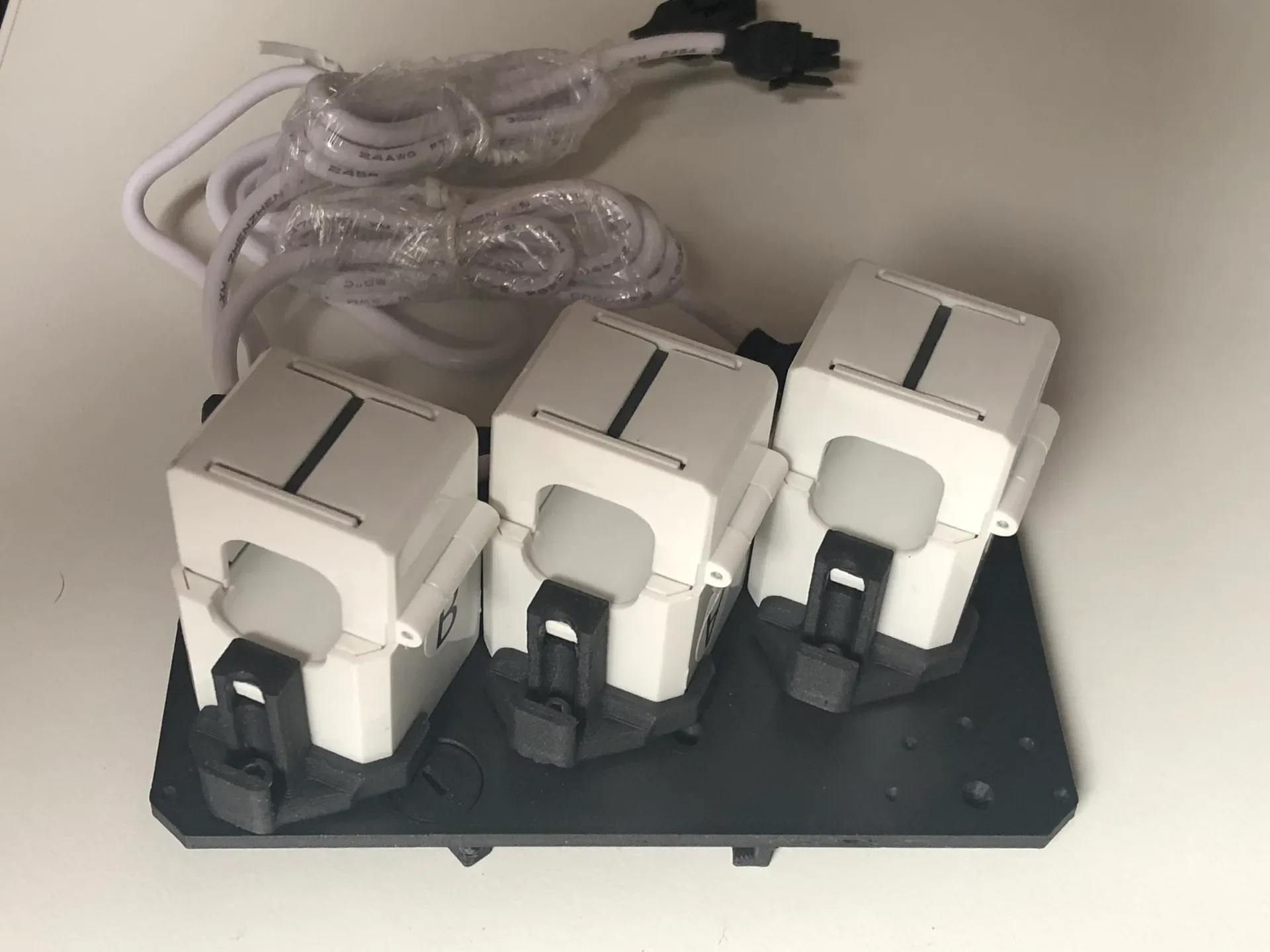

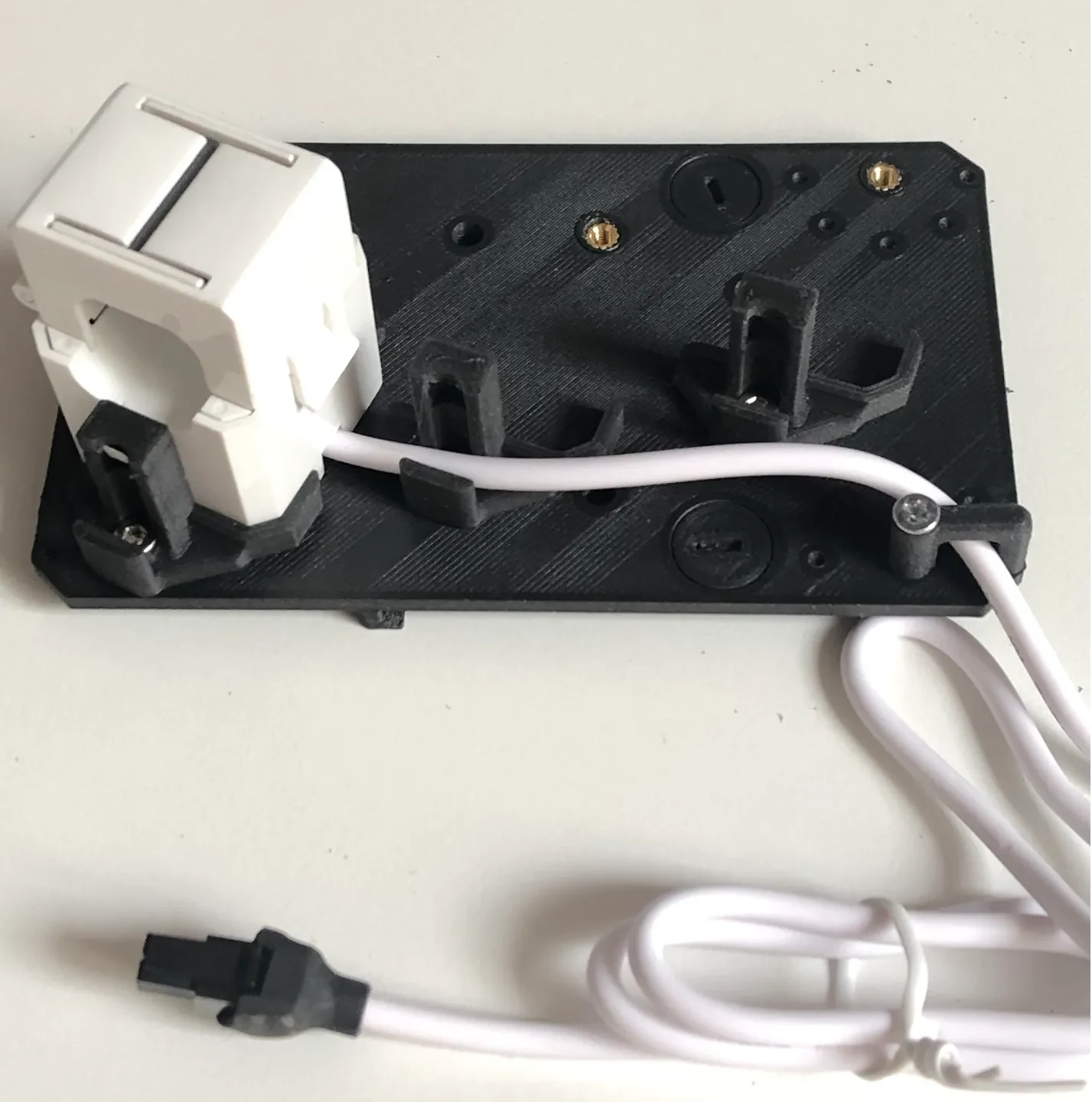

Каждый зажим Shelly крепится к креплению с помощью пары держателей. Соединение осуществляется с использованием резьбовых вставок и болтов.

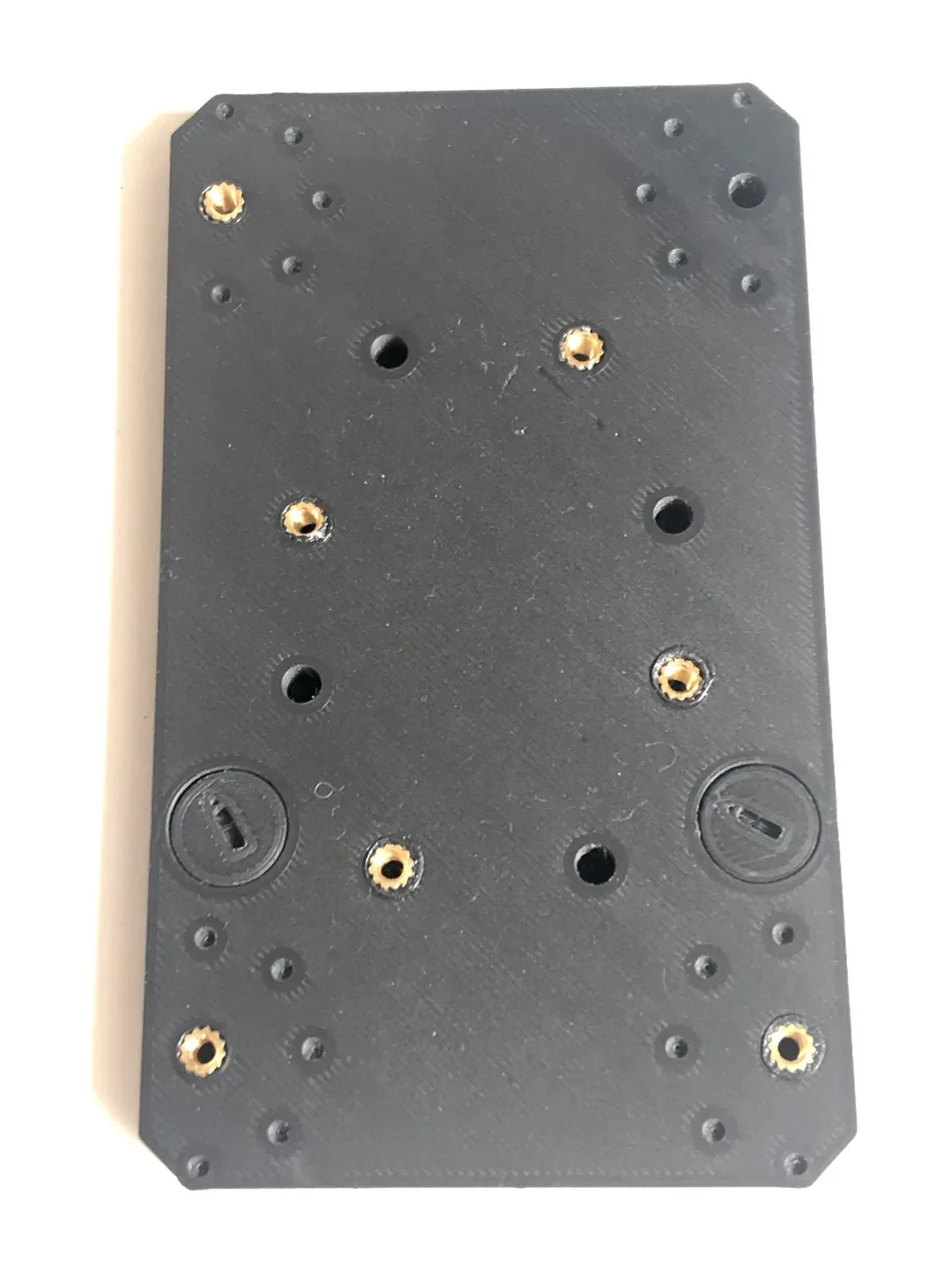

В пластине имеются отверстия для резьбовых вставок, позволяющих различное расположение зажимов. Неиспользуемые отверстия в углах можно использовать для крепления кабельного органайзера.

Обратите внимание, что весь проект ограничен в пространстве. В частности, его общая высота (включая зажимы) на несколько мм превышает один из размеров высоты DIN. В моем случае это не имеет значения — крышка электрощитового шкафа как раз имеет допуск. Повязку для отверстий в крышке придется немного модифицировать, чтобы она защелкнулась.

Кроме того, на задней стороне пластины между крышкой вставок и направляющей имеется ограниченное пространство. Перед установкой в ​​коробку полезно потренироваться с запасной DIN-рейкой.

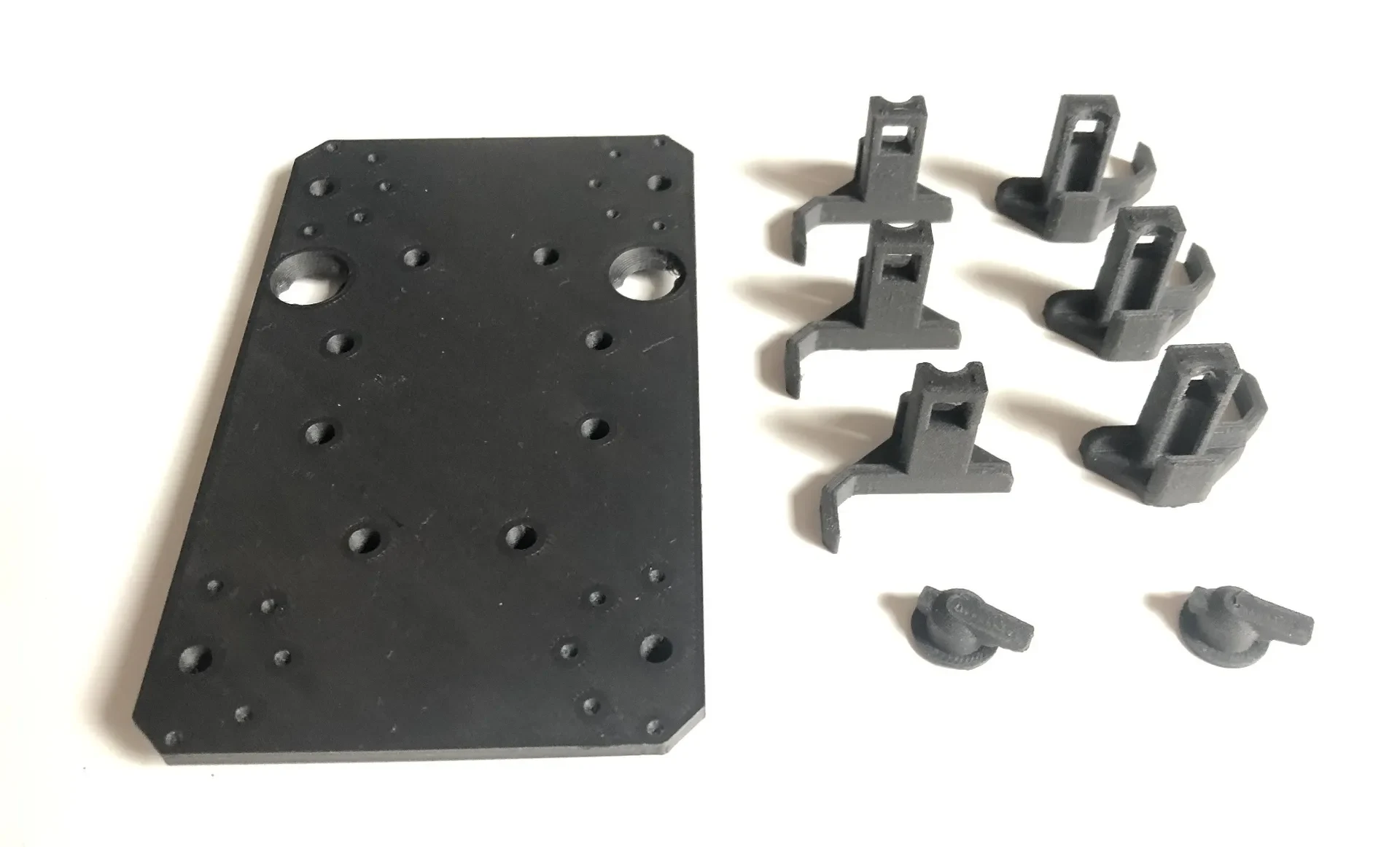

Части для печати:

пластина x1 — напечатана на лицевой стороне
замки x2 — напечатаны на лицевой стороне — могут потребоваться небольшие исправления напильником (свесы)
держатели x6 — распечатаны в том виде, в котором они стоят — вероятно, потребуется закрепить выступающее квадратное окно, чтобы можно было соединить все детали вместе
органайзер x1 (дополнительно) — в перевернутом виде

Части, которые я использовал для компиляции:

резьбовые вставки M3 x 5,5 мм — 7x — вставляйте медленно, чтобы не сломать крышки снизу.
болты М3 х 6мм — 6х. В зависимости от модели рекомендуется использовать плоскую головку. Я использовал DIN7984/A2, низкопрофильную головку с плоским дном для шестигранного ключа.
болт М3х16мм. Из-за модели рекомендуется использовать плоскую головку, но я успешно использовал потайную головку.

Распечатать заметки:

Напечатал на стандартном сопле Prusa Mini 0,4 мм, предустановка КАЧЕСТВА 0,20 мм.
Огнезащитная нить FRJet (от компании «Филамент-ПМ»).
Смоделировано с зазором деталей 0,2 мм.

Модели OnShape:

Модель крепления https://cad.onshape.com/documents/41dbd3d4229c952529ce8937/w/2395a2d97986967f8e0dfa44/e/d861f91e50ca4ee99ceca2c9?renderMode=0&uiState=63fb79ff0cada11d78d7bb00
Модель Shelly Clamp 120А: https://cad.onshape.com/documents/b953325fe827850473a5e223/w/066cb20d34aa7dc0cb807c83/e/bf0577dece5f6 98301cfaa80?configuration=List_T0GCuF68q05jNT%3DDefault&renderMode=0&uiState=63fb7a5d1614f3114ec95cf8
