Переносной ключ Морзе/телеграфный ключ с большой ручкой
ПОНЯТИЯ:
Как заядлый портативный ВЧ-оператор, регулярно активирующий вершины и парки SOTA для POTA, а также член SKCC, мне нужен был забавный маленький прямой ключ, который помещался бы в минимально возможный комплект. Итак, я сделал один… затем изменил его для большего удобства использования.
Для портативных операций или для установки его на плату для работы на настольном компьютере рассмотрите возможность распечатки базы. Если вам нужна еще меньшая версия, попробуйте мой цельный ключ www.printables.com/model/430014-ultra-portable-cw-morse-code-telegraph-key

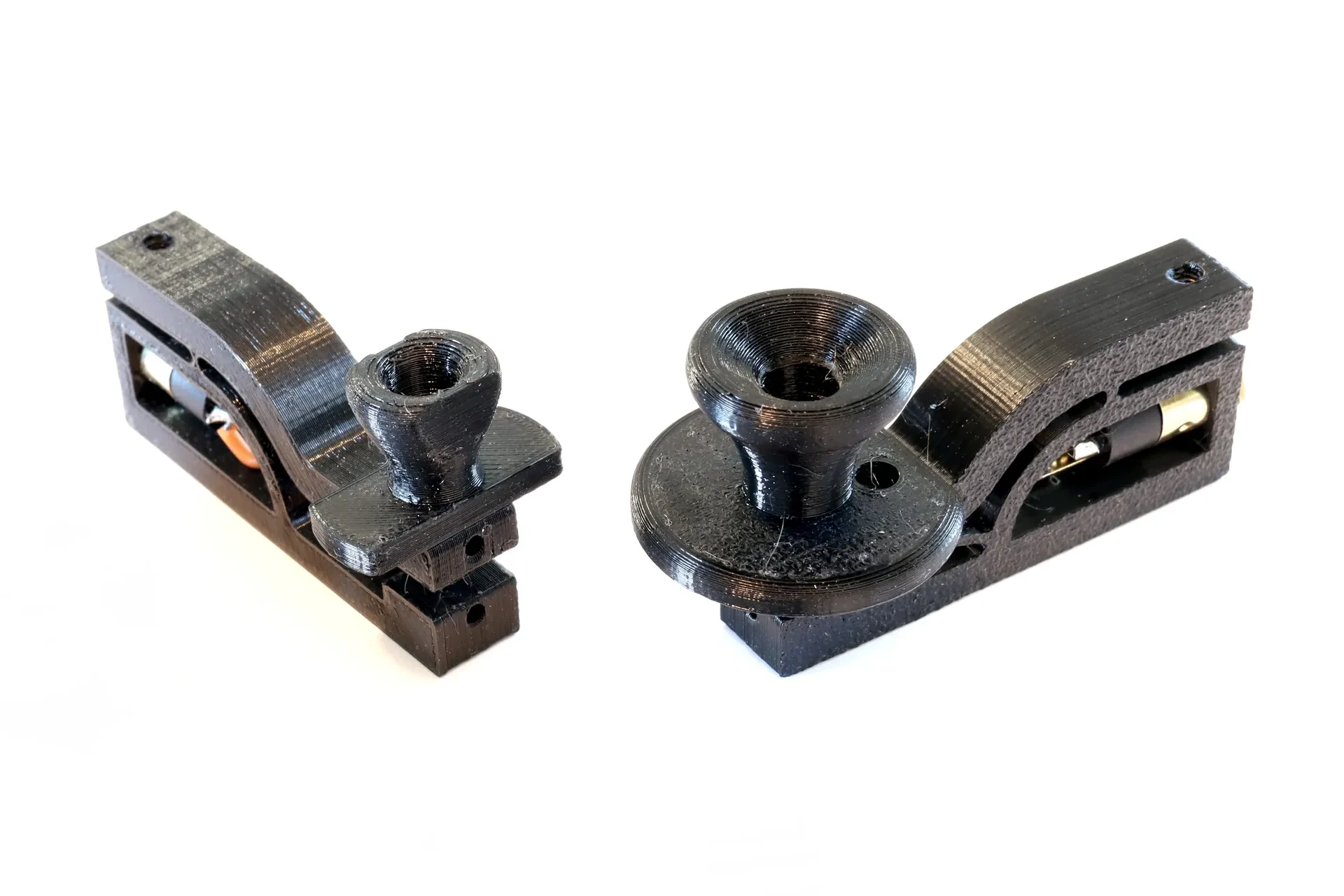

Количество деталей сведено к минимуму, а общая стоимость партии из 10 штук составляет менее 2 долларов за штуку! При размерах 60 x 23 x 10 мм (2,3 x 1 x 0,4 дюйма) этот маленький парень не займет мног�� места в вашем рюкзаке, но обеспечивает достаточную производительность. Установочные винты позволяют независимо регулировать ход и натяжение/сопротивление ключа. Разъем TRS 3,5 мм позволяет подключать радиостанцию с помощью любого стандартного кабеля Aux.
Отверстия для установки трех магнитов диаметром 4 мм в основание ключа, а также отверстия для магнитов диаметром 10 мм в опорной пластине/ремешке на ножке предоставляют множество возможностей для установки и использования.
СПЕЦИФИКАЦИЯ МАТЕРИАЛОВ:
Ссылки являются партнерскими ссылками Amazon. Вам это ничего не стоит, но я получаю несколько центов от доллара Amazon, если вы совершаете покупку по этим ссылкам.
Обязательные позиции Кол-во Источник
Прямой ключевой рычаг, состоящий из двух частей, напечатанный на 3D-принтере 1. Распечатайте его, используя прилагаемый STL-файл.
Ручка, напечатанная на 3D-принтере 1. Распечатайте ее, используя прилагаемый файл STL.
3D-печатная основа 1. Распечатайте ее, используя прилагаемый файл STL.
Случай с 3D-печатью 1. Распечатайте его, используя прилагаемый файл STL.
Разъем TRS для монтажа на панели 3,5 мм 1 amzn.to/3Hadrd2
Установочный винт M3 x 4 мм 3 amzn.to/3ir8Mca
Винт M3 x 8 мм
(Альтернативный вариант: используйте еще один M3 x 4 мм.
Машинный винт и один дополнительный M3 x 4 мм.
Установочный винт, если у вас есть такие же от моего другого
весло строится.)
Силиконовая медная проволока 30 га
(Альтернативный вариант: проволока NiCr от другой моей
ямбические весла строят, или другие многожильные
проволока 26 калибра или меньше)
30 мм amzn.to/409le1s
PETG-нить ~20 г amzn.to/3H9QN4p
Дополнительный/Необязательный
Вспомогательный кабель (4 фута) 1 amzn.to/3XZ1IUo
10 мм х 2 мм Магниты (для основания) 2 amzn.to/3VYIxIp
Подуше��ки из силиконовой резины 4 amzn.to/3LKvWa7
Ремень для ног 1 amzn.to/40EgO2u
ИНСТРУМЕНТЫ:
3D-принтер, способный печатать PETG
Шестигранная отвертка 1,5 мм (https://amzn.to/3gX4sB8 или amzn.to/3ulV3X1)
Отвертка Phillips №1 (https://amzn.to/3HaQlD2)
Пинцет (https://amzn.to/3BaOeex)
Кусачки или ножницы, которые можно не повредить (https://amzn.to/3VycZJK).
Паяльник (по желанию — лопатку можно собрать и без него) (https://amzn.to/3P3bxgk)
СБОРКА:
1.) Распечатайте все вещи.
Я включил GCode, который использую на Prusa i3 Mk II, если вы хотите просто загрузить и нажать «Печать».
Распечатайте детали для сборки. Используйте только PETG! Эта конструкция основана на гибкости и способности PETG к упругой деформации. ПЛА не подойдет.
В прилагаемом gCode используются настройки Prusament PETG по умолчанию и высота слоя 0,3 мм.
Никакие отпечатки не должны нуждаться в опорах.
Возможно, вам придется очистить отверстия нижних отверстий на опорной пластине, чтобы вставить магниты, если высота первого слоя приводит к некоторому расстоянию стопы слона.
2.) (Дополнительно) Вставьте магниты диаметром 4 мм в основание.
ВНИМАНИЕ: Слишком сильное давление на верхний рычаг может привести к поломке ключа. Если они слишком тугие, кратковременно нагрейте отверстия тепловым пистолетом или паяльником.
Поместите магниты диаметром 4 мм на плоскую магнитную поверхность. Совместите нижнее отверстие рамки прямого ключа с магнитом диаметром 4 мм и осторожно вставьте его на место. Повторите то же самое для каждого отверстия и магнита.

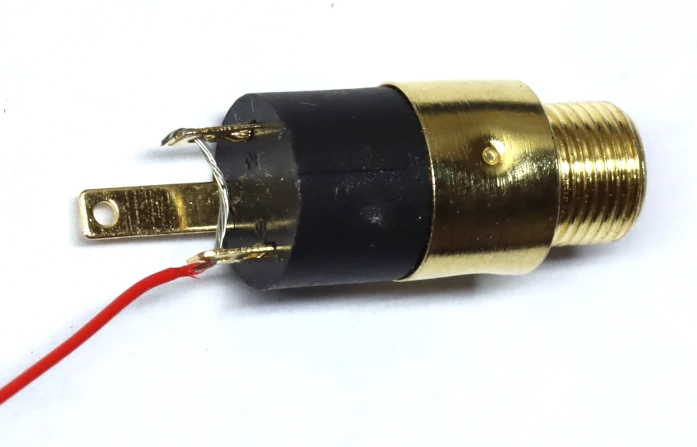

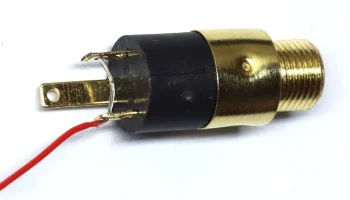

3.) Прикрепите кусок провода диаметром 50 мм (2 дюйма) к обоим боковым выступам разъема 3,5 мм.
Не прикрепляйте провод к заземляющему (центральному) наконечнику. Используйте только провод 26G или меньше.
ВНИМАНИЕ: Не перегрева��те наконечники, иначе это может привести к повреждению разъема.
