Кронштейн и лицевая панель головного устройства магнитол...

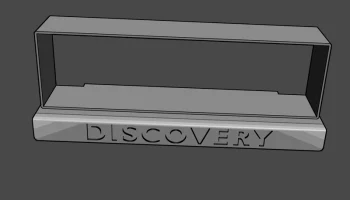

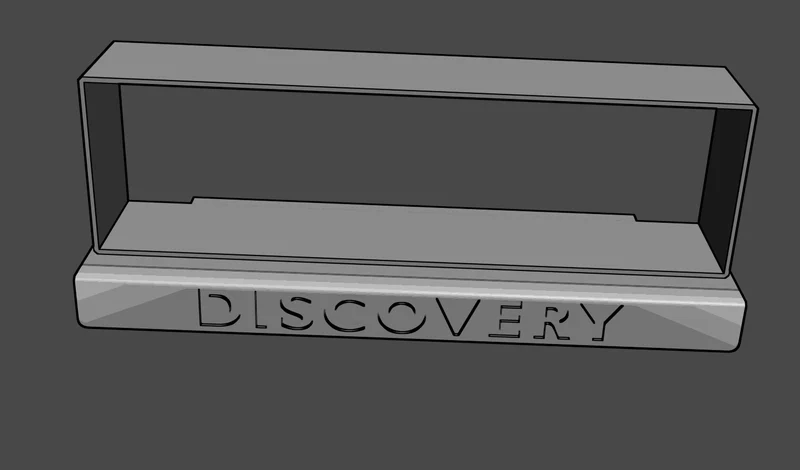

Эта модель представляет собой комплектное крепление и лицевую панель для установки головного устройства с одним DIN в Land Rover Discovery 1.
Возможно, потребуется внести некоторые изменения в существующую окантовку, поскольку в моей машине был сломан пластик, который я раскопал, чтобы получить доступ к металлическому кронштейну, к которому я прикручиваю свою новую клетку 1DIN.

В моей модели клетка выдвинута вперед, так что выдвигающийся 7-дюймовый экран может выходить наружу, не загрязняя окружающий пластик.

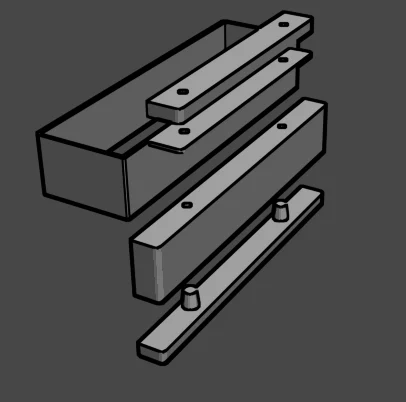

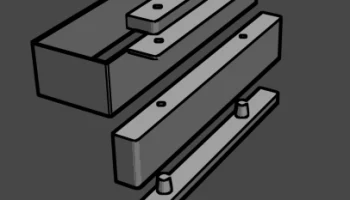

Модель состоит из нескольких частей, что позволит вам печатать прокладки разной толщины там, где это необходимо, но они масштабированы до того, что я использовал на своей фотографии.

Печать:

Распечатайте клетку с кронштейном, лежащим на кровати.

Распечатайте заднюю заглушку — вы можете масштабировать ее по вертикали вверх или вниз, если вам нужно, чтобы головное устройство располагалось дальше вперед или назад.

Распечатайте передний заполнитель — при необходимости вы можете масштабировать его по вертикали вверх или вниз до некоторой степени, чтобы лицевая панель располагалась так, как вам нравится.

Распечатайте лицевую панель надписью вниз — удобно, что у вас есть текстурированная пластина.

Ни одна из частей не нуждается в опорах, и я бы посоветовал использовать PETG или что-то лучше, чтобы предотвратить деформацию от нагрева.

Сборка:

Наденьте клетку на головное устройство так, чтобы кронштейн с отверстиями находился ближе всего к передней части устройства, а отверстия располагались сзади и снизу.

Вкрутите переднюю заглушку, затем кронштейн клетки, затем заднюю заглушку и в металлическое крепление приборной панели. Нижняя часть деталей имеет закругленные углы, поэтому поднимайте их правильно.

Винты должны входить достаточно глубоко, чтобы надежно удерживать кожухи на металлической пластине и уходить в передний наполнитель.

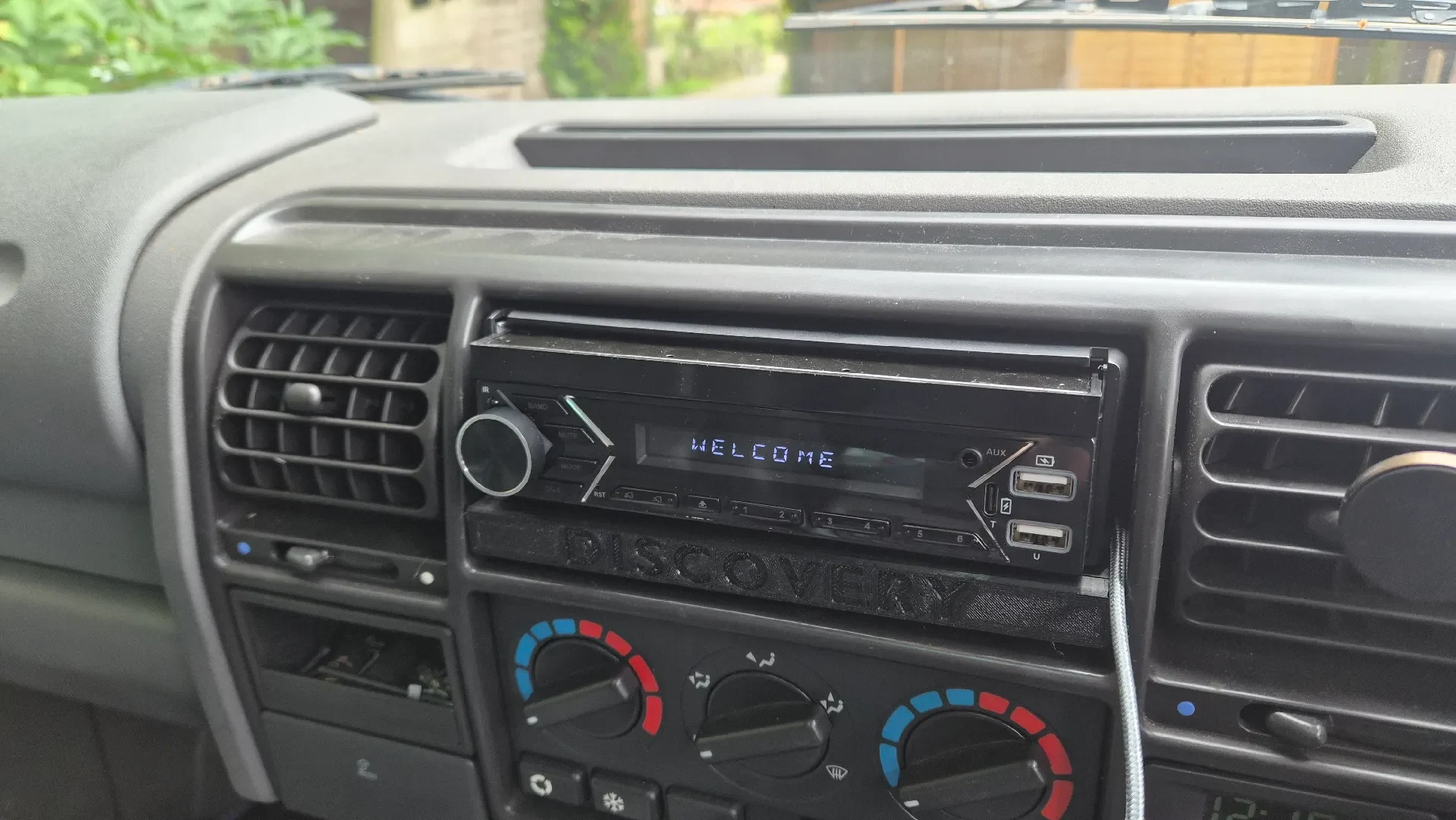

Нажмите панель DISCOVERY на место. Он должен оставаться на месте или для фиксации используйте двусторонний скотч.

Дополнительные части:

Для крепления устройства я использовал винты с одинарной резьбой 5 x 60 мм. Вы можете предпочесть крепежные винты, если в металлическом кронштейне еще есть резьба. Длина винтов должна быть достаточной, чтобы пройти через более узкую часть передней накладки, затем кронштейн клетки, затем заднюю накладку и в металлическое крепление приборной панели.

Я наклеил толстый скотч на головное устройство за решеткой, чтобы оно не выскальзывало вперед. Возможно, вы захотите добавить отверстия по бокам каркаса для вкручивания головного устройства, но я их не предоставил.

Опции:

Есть облицовка 190 мм и облицовка 175 мм. Оба подходят одинаково. 190 мм почти заполнят ширину приборной панели, тогда как 175 мм будут соответствовать ширине головного устройства. Выбирайте.
