Совместимый с KlickFast разъем для радио Motorola (замен...

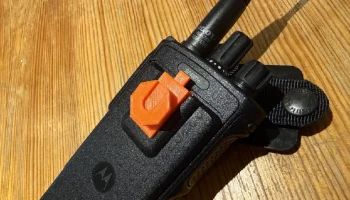

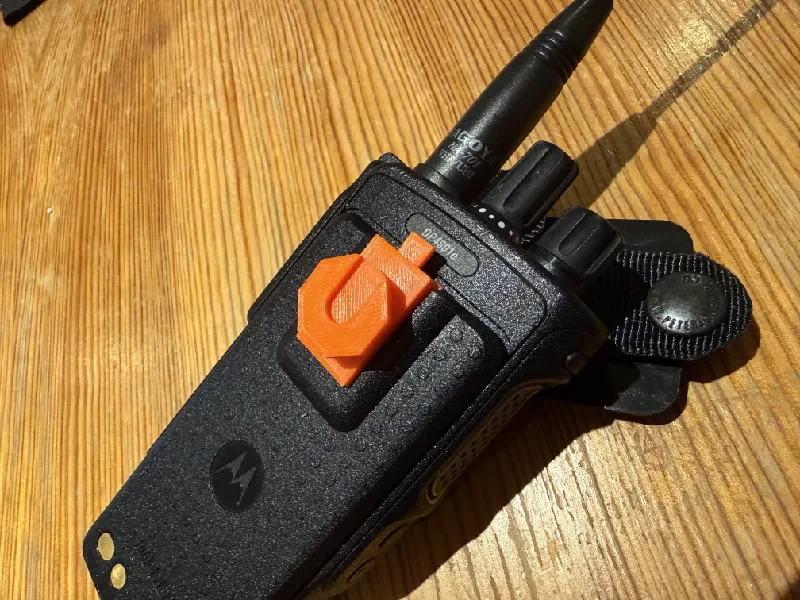

После того, как я разочаровался в оригинальном разъеме Motorola/Peter Jones для радиоприемников Motorola (PMLN8025A), я решил разработать свой собственный, совместимый с Klick Fast шпильку, которая дешевле и ее легче повредить.

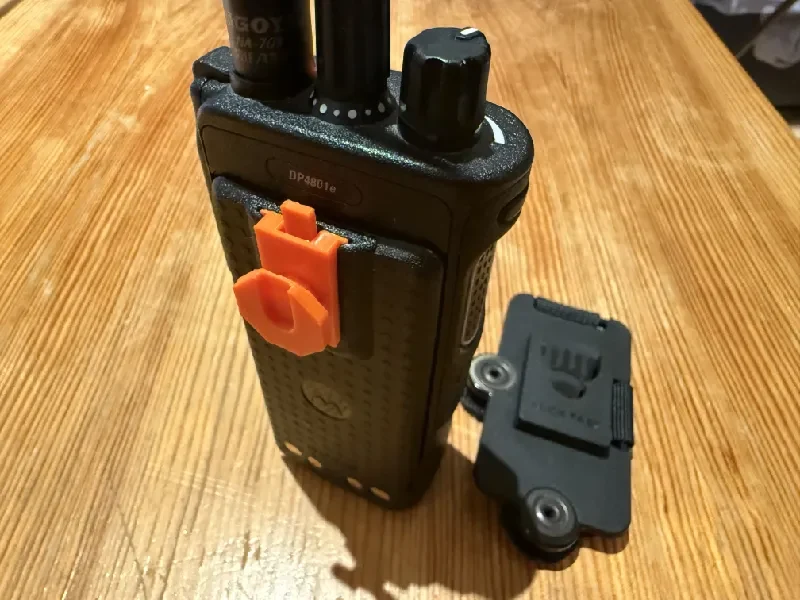

Я проверил это только на своих MotoTRBO DP4801e и R7, но он должен быть совместим со следующими радиостанциями:

Серия DP2000 (DP2400, DP2400e, DP2600, DP2600e)

Серия DP4000 (DP4400, DP4401, DP4600, DP4601, DP4800, DP4801)

Серия DP4000e (DP4400e, DP4401e, DP4600e, DP4601e, DP4800e, DP4801e)

Серия R (R2, R5, R7, R7a)

Серия MTP3000 (MTP3100, MTP3150, MTP3200, MTP3250, MTP3500, MTP3550)

Серия MTP6000 (MTP6550, MTP6650, MTP6750, MXP600)

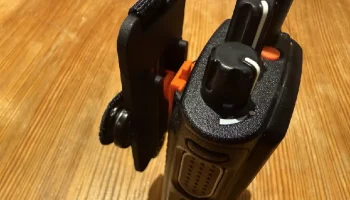

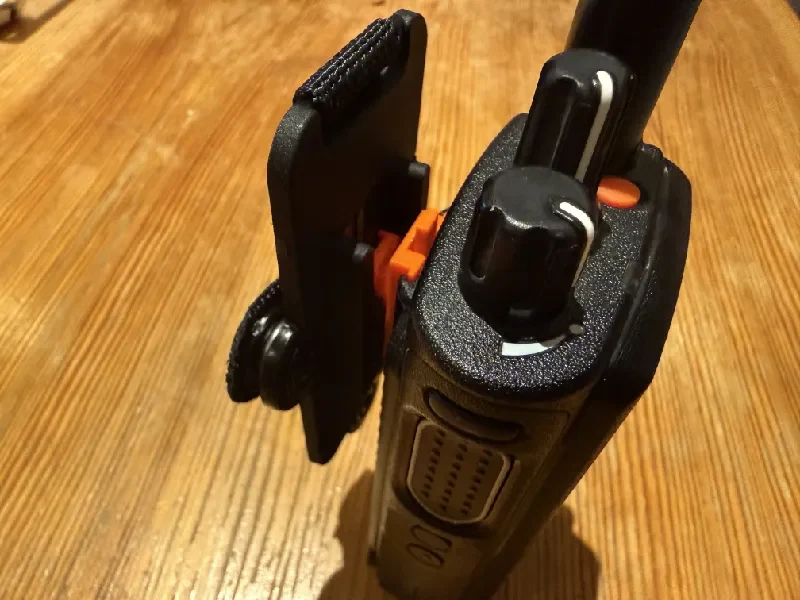

Основное преимущество по сравнению с исходной моделью заключается в том, что защелка, позволяющая отцепить шпильку, ограничена остальной частью модели, поэтому соответствующий фиксирующий рычаг не сломается случайно.

Печать:

Ориентация должна быть такой, как приходит модель. Перевернутый на 180 градусов тоже может работать хорошо, но я это не проверял.

Ему нужны опоры из рабочей пластины. Органиче��кие поддержки работают хорошо.

Высота слоя: 0,15 хорошо сочетается с размерами и прочностью, но и 0,2 мм тоже подойдет.

Периметры: рекомендуется не менее 3.

Материал: рекомендуется использовать высокопрочный материал, такой как ПК или нейлон, но PLA, вероятно, тоже прослужит некоторое время.
