Крепление для радио FRC VH-109 (Team 4980)

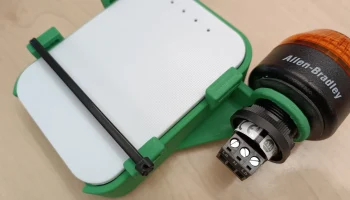

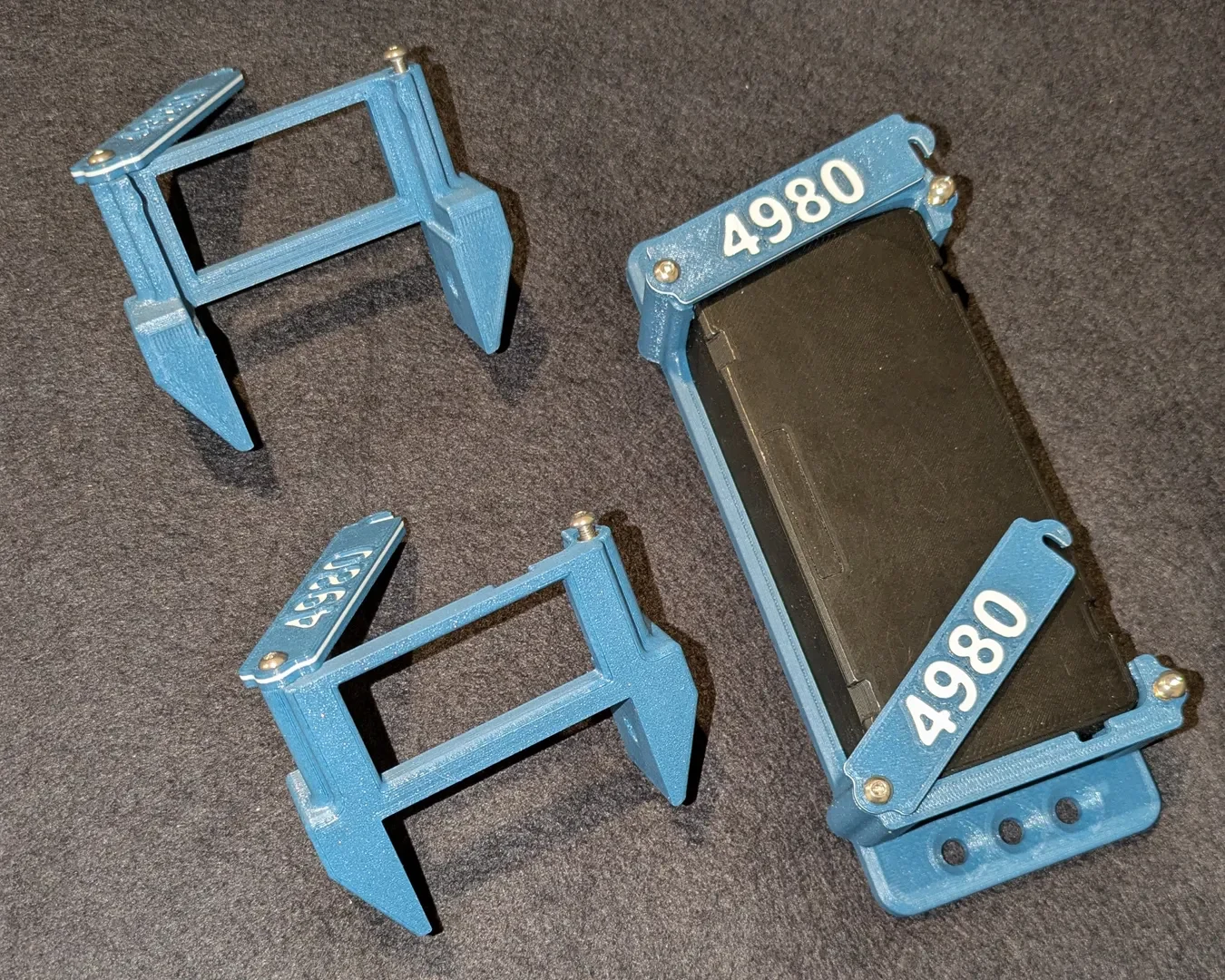

Это крепление для радиоприемника FRC VH-109 (WCP-1538). Существует две версии, обе из которых предназначены для установки на коробчатый профиль размером 2 x 1 дюйм с предварительно просверленными отверстиями. В первом случае монтажные отверстия находятся на 2-дюймовой поверхности профиля. Во втором случае монтажные отверстия проходят через 1-дюймовую сторону профиля. Оба варианта имеют открытую заднюю часть, поэтому радио можно установить на металл для отвода тепла, как рекомендует Vivid Hosting. Удерживающие выступы предназначены для термофиксируемых вставок M3, что обеспечивает долговечность и облегчает частое извлечение радиостанции. Прилагаемая вкладка для фиксации (общая для обоих вариантов) пуста, поэтому вы можете добавить свой собственный номер команды. Монтажные отверстия позволяют использовать винты № 10 или M5 (немного тугие).

Необходимые детали (без крепежных винтов):
4 — винты M3 x 8-10 мм.
4 — термофиксированные вставки M3 x 4,5 мм x 4-6 мм.

Настройки печати (MK4S):
Нить: PETG
Слои: 0,2 мм, 3 периметра.
Заполнение: Сетка с масштабом 30 %.
Поддерживается: Органический (не требуется для вкладок фиксатора)

Обновление 1: Версия 1: я обновил монтажные отверстия текущей модели для профиля коробчатой ​​трубы размером 2 x 1 дюйм, добавив предварительно просверленные отверстия по шаблону 0,5 дюйма. Я создал вторую версию с монтажными выступами на боковой стороне профиля коробчатой ​​трубы.

Обновление 2: V1.1: переход с V1 на V1.1 представляет собой незначительное изменение зазора вокруг радио. Когда мы получили настоящую радиостанцию, она, на мой вкус, показалась мне немного тесноватой.

Версия 1.2: Что касается разъемного кронштейна, мы обнаружили, что головки болтов не могут быть доступны из-за вмешательства Роборио. Поскольку отверстие для болта было рассчитано на проход в одном направлении, я добавил к разъемному кронштейну 2 выемку для зазора разъема питания, чтобы можно было менять местами кронштейны.
