Фиксированный зажим для ремня для радиостанции Baofeng U...

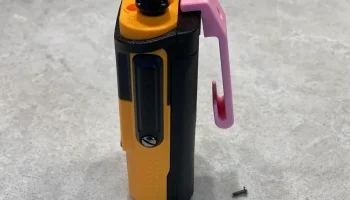

Это фиксированный зажим для ремня для радиостанции Baofeng UV-9R, который совместим с ремнями MOLLE/PALS. Оригинальный зажим представляет собой вращающуюся конструкцию, которая не подходит для некоторых применений.

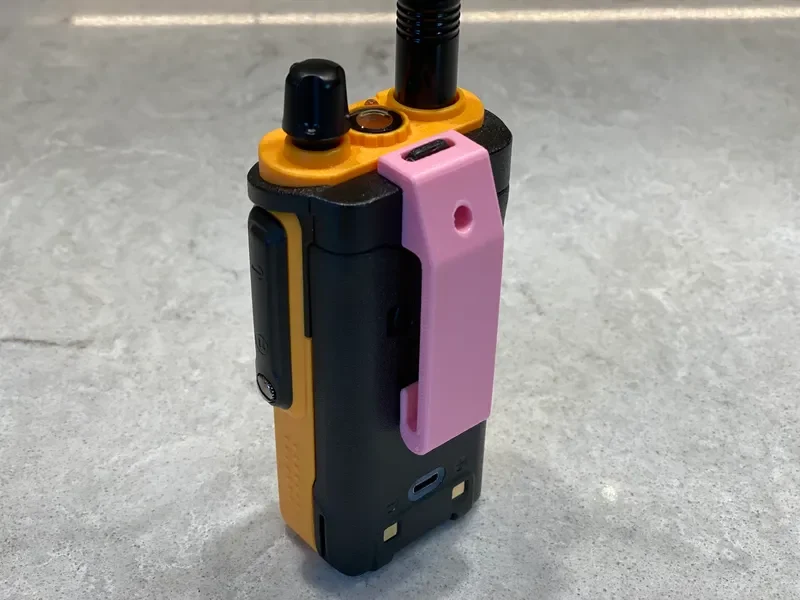

Этот зажим защелкивается на ремне крепления сверху и соединяется с «стыковочным воротником» радиостанции. Крепится оригинальным винтом (круглая головка М2,5х8).
Здесь есть 3 версии клипа:
50-20: длина зажима составляет 50 мм, ширина — 20 мм. Это базовый клип, аналогичный по размеру оригиналу.

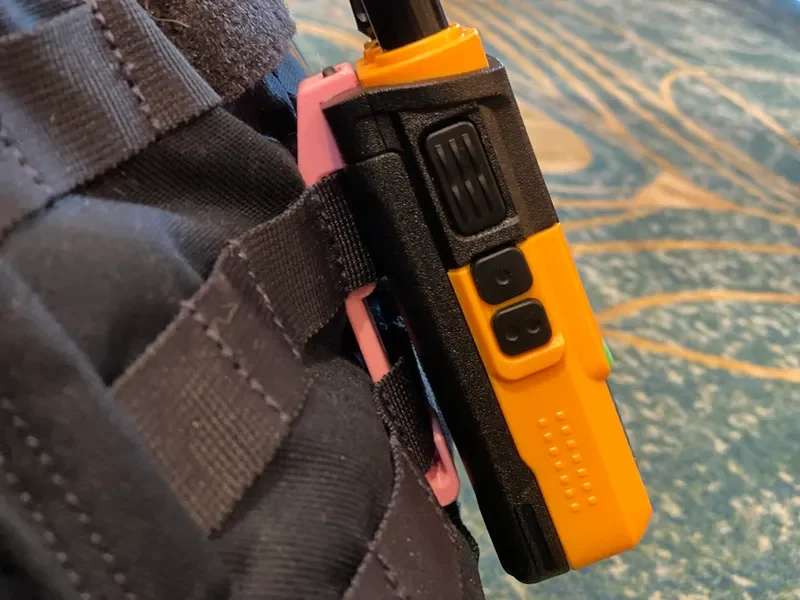

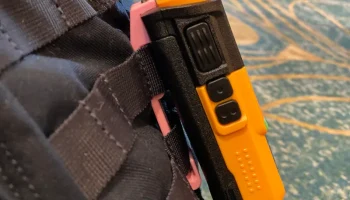

50-20 NS: это тот же зажим 50-20, но с добавленной приподнятой областью вверху, обеспечивающей плотное прилегание к лямке и меньшее перемещение. Это хорошо, если у вас есть только один ряд лямок (я использую его на плечевом ремне PFD).
75-20 NS: это тот же зажим 50-20 NS, но длиной 75 мм. Это позволит крюку зацепиться за лестницу PALS на два ряда ниже и плотно прикрепиться.
Инструкции по печати
Выберите нужный тип клипа.
Распечатайте файл .stl в соответствии с ориентацией на материале, подходящ��м для вашего использования.

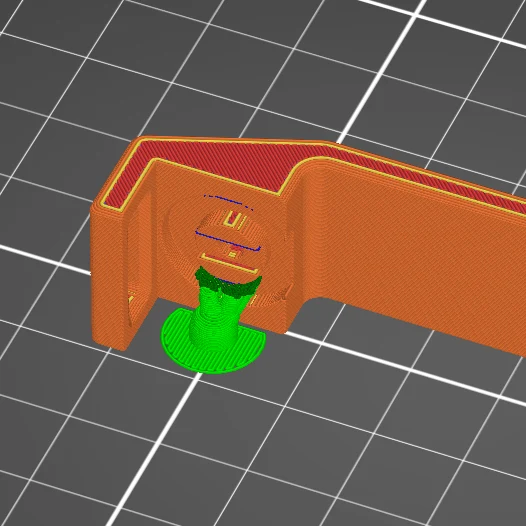

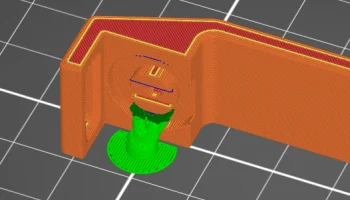

Используйте подставки под внутреннее «стыковочное кольцо» (см. фото).
Вручную очистите опору и убедитесь, что стыковочное кольцо выглядит хорошо.

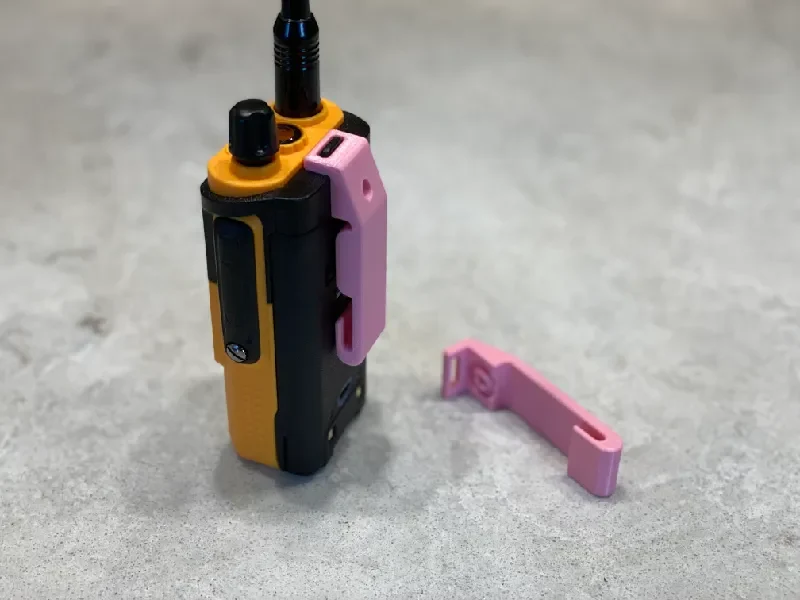

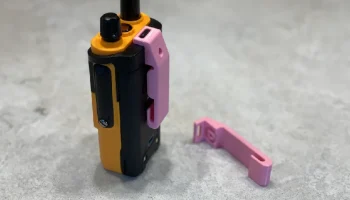

Инструкции по установке
Расположите зажим под углом над креплением шнурка.
Аккуратно надавите на него на место (он согнется, а затем защелкнется).

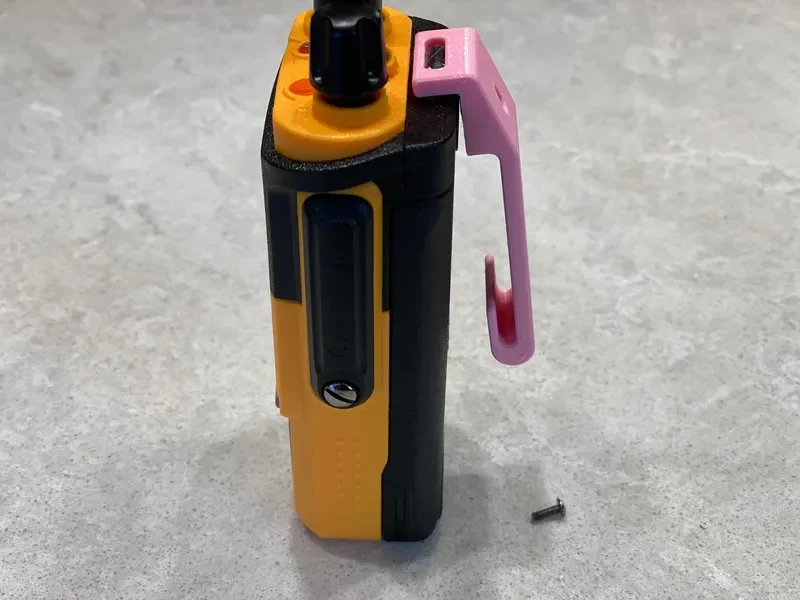

Используйте оригинальный винт, чтобы закрепить его.
Для удаления выполните действия в обратном порядке. Прежде чем снимать, обязательно полностью вытяните винт.
Предупреждения безопасности
Радио водонепроницаемо, но не думайте, что оно плавает. Убедитесь, что вы используете подходящий материал для печати клипа.
Примечания
Я разработал эту модель в OpenSCAD, и она полностью параметризована. Если вам нужна простая модификация для другой цели (например, длина зажима, ширина, длина крючка и т. д.), пришлите мне несколько размеров, и я посмотрю, что можно сделать. сделать.
