Наклонная подставка Radio HT

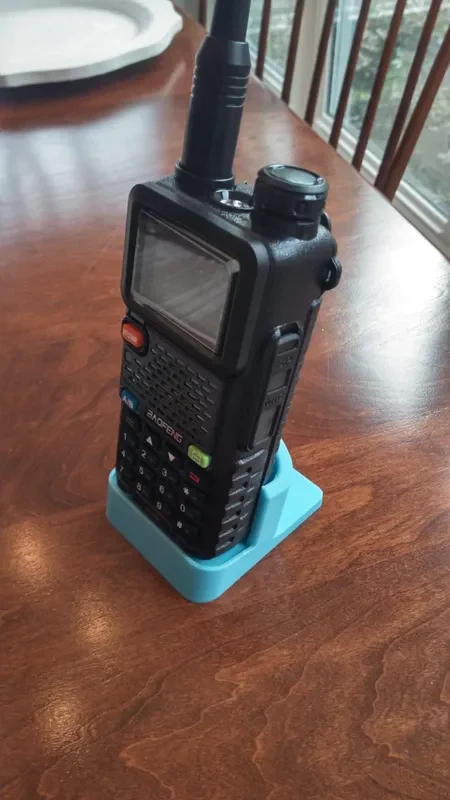

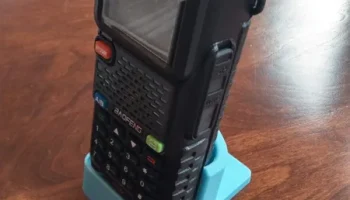

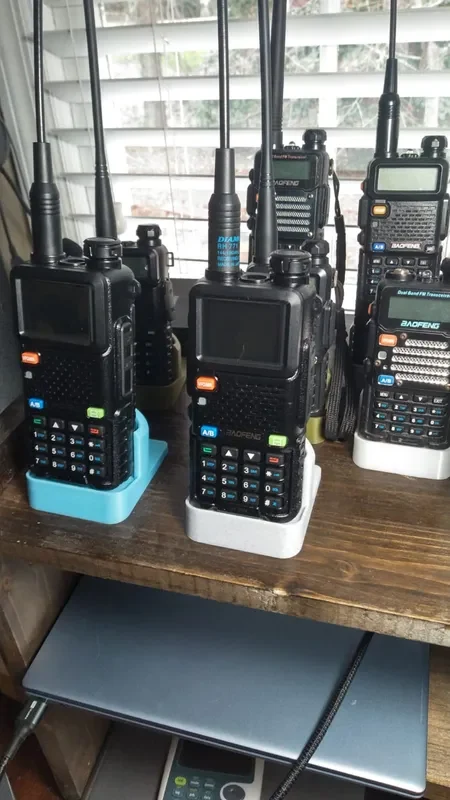

Эта подставка была создана для поддержки различных радиостанций, использующих общий аккумуляторный отсек на многих радиостанциях HT и рациях. Предназначен для поддержки радиостанции на плоской поверхности и предотвращения ее падения, обеспечения четкого обзора, обеспечения возможности использования радиостанции на подставке и возможности зарядки, когда это возможно.

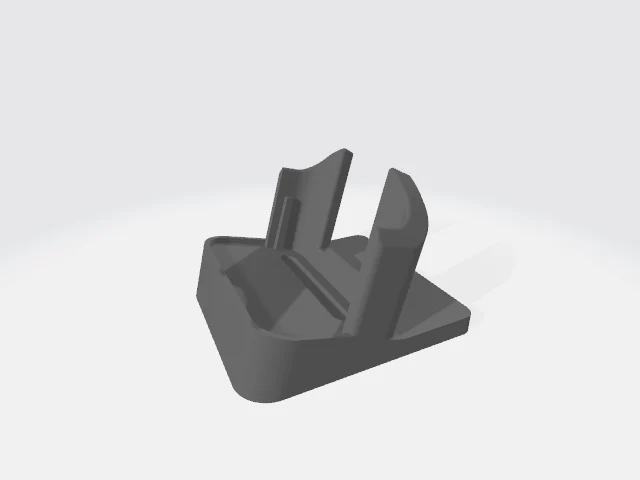

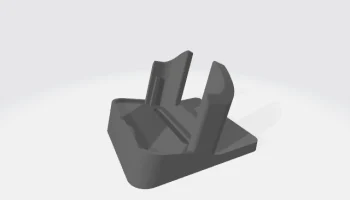

Проект был разработан в FreeCAD с использованием параметров в электронной таблице FreeCAD. Для каждой радиомодели было внесено около 12 измерений.

Обратная связь приветствуется.

Поддерживаемые в настоящее время модели

Баофэн УВ-5Р
Баофэн BF-888
Баофэн UV-S9PLUS
Баофэн УВ-82HP
Энитон D878UVII
Ретевис РТ-86
Цюаньшэн УФ-К5

Дополнительные улучшения

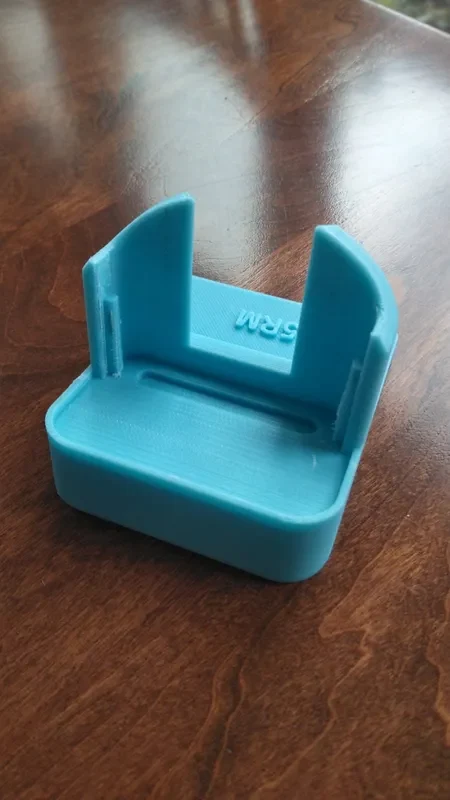

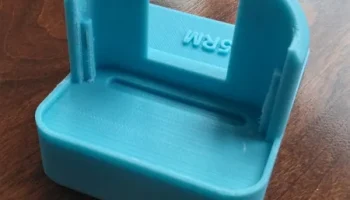

Используйте наждачную бумагу или небольшой напильник, чтобы отрегулировать посадку. Конструкция предназначена для того, чтобы подставка оставалась прикрепленной, когда ее подхватывает радиостанция.
Батареи могут иметь немного другую форму (например, очень большая батарея Baofeng). Опять же, небольшая наждачная бумага/напильник обычно решает проблему подгонки.
Добавьте нескользящий материал внизу для нескользкого использования.

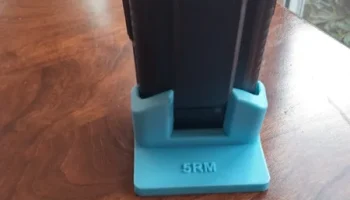

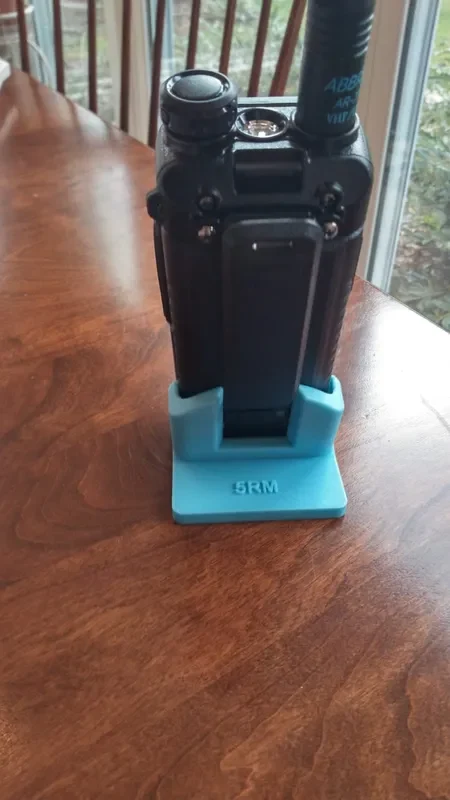

Нанесите эмалевую краску на модель на задней стороне подставки для облегчения просмотра.
Используйте светящуюся в темноте нить, чтобы найти ее в темноте.

Рекомендации по печати:

Материал: PLA, PETG — что угодно.
Заполнение: 15% работает
Предложить гироид
Предлагайте 3 слоя, но 2 подойдут.
Толщина слоя: 0,20 мм/0,25 мм (для более быстрой печати)
Поддержки не требуются
