OpenFormicaria - модульная платформа для проживания муравьев

ОткрытьФормикария

Модульный формикарий и дом с открытым исходным кодом и простыми разъемами для экономии места.

Обновления/журнал изменений

2020.11.02

Добавлен 6xGateway
Больше места или более широкое присоединение к другим модулям!

2020.11.01

Небольшие исправления
Добавлен кронштейн разъема для CV1 и CV2. Благодаря этому вы можете подключать такие модули, как Портал, к формикариуму, при этом он не будет плавать!
Добавлены разделители, только CV2. Это позволяет разделять подключенные модули, блокируя при этом оба конца!

2020.11.01

Фиксированные скважины м3
Обновлена крышка портала для размещения скважины.
Представляем версию соединителя 2!
Улучшенный дизайн, теперь также можно предотвратить бегство муравьев при смене разъемов или модулей!

2020.10.30

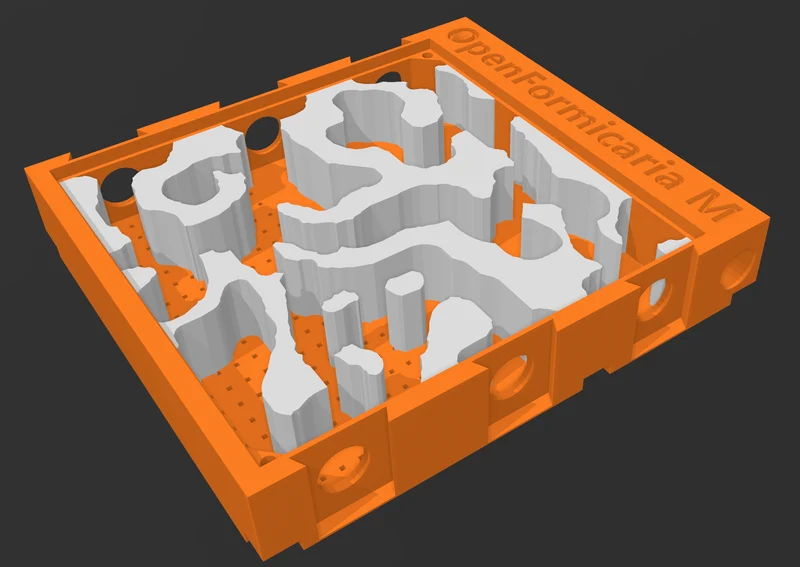

Добавлен формикарий размера M с начинкой в стиле Lasius! Загрузите или проверьте ZIP-файл
Особенности

Проверьте файлы README в папках для получения более подробной информации и размеров.

Галерея изображений: https://imgur.com/a/OinBO6c

Разъем версии 2 (CV2) и разъем версии 1

Доступны две версии, обе схожи по дизайну, а версия 2 улучшена. Единственная причина не использовать CV2 — если у вас нет гибкой нити, в этом случае вам подойдет CV1.

С помощью CV2 вы можете легко переключать используемые разъемы, например, позволяя блокировать проходы между модулями, отключив разъем с помощью блокатора.

Обратите внимание, что все разъемы CV2 должны быть напечатаны из ТПУ или любого гибкого материала.

Разъемы

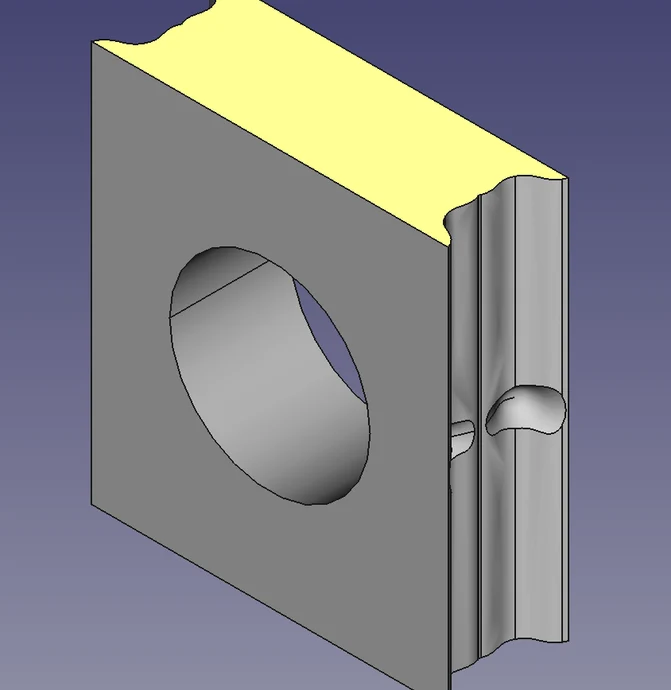

Разъем, соединяющий два модуля
Разъем, который соединяет два модуля, но блокирует путь
Трубные соединители для внутренней окружности 10 мм, 12 мм и 14 мм.
Разъем Райзер
Сепаратор (только CV2)
Endcap, если к конечной точке соединения ничего не прикрепляется
Выглядит немного приятнее, чем блочный разъем, но его нельзя использовать для соединения двух модулей.
Дорожная карта соединителя
Угловые соединители (90°)
Модули (оба доступны в версиях CV1 и CV2)

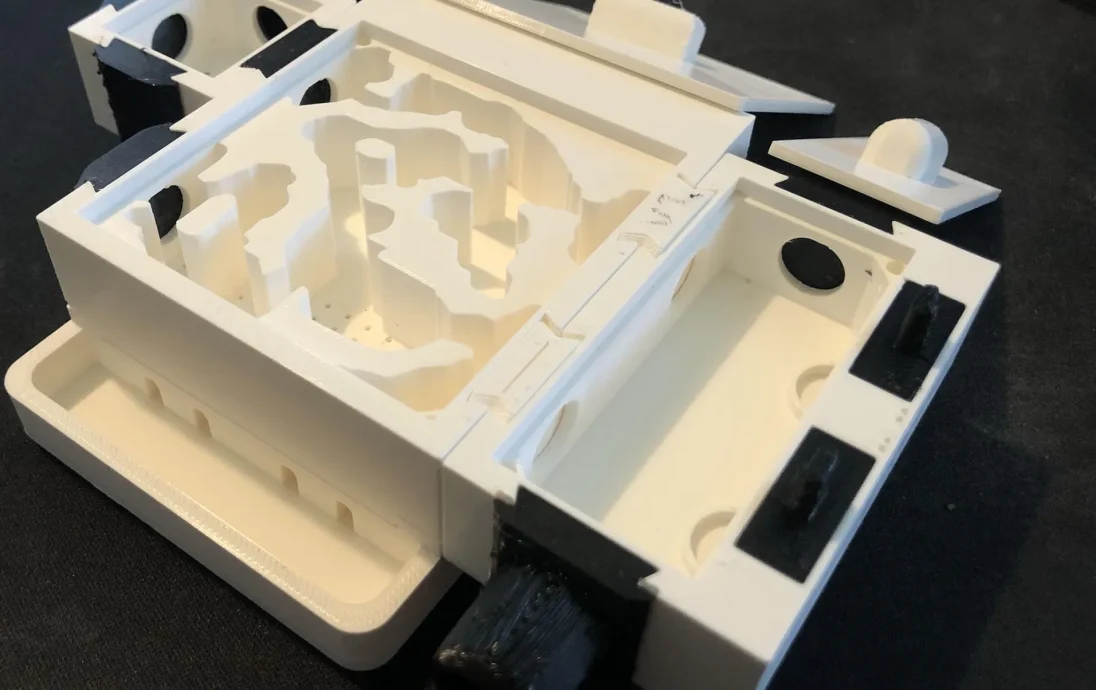

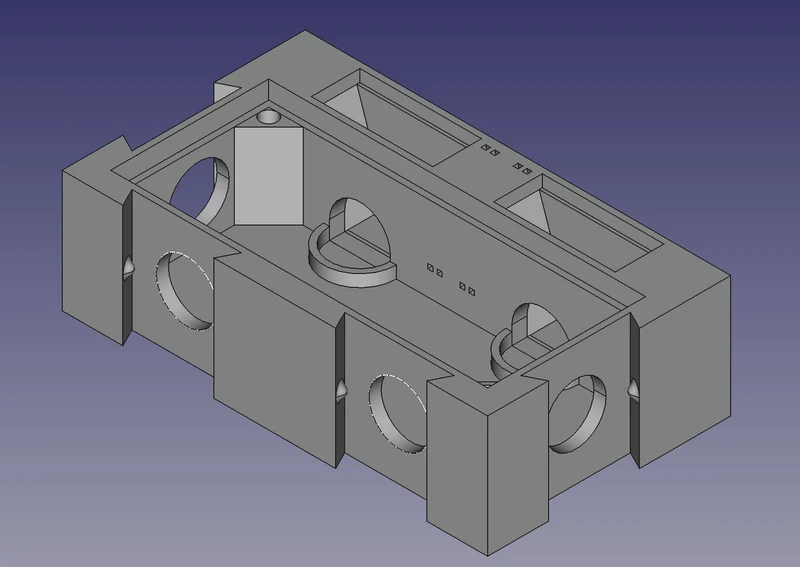

Портал — модуль с портами питания и воздуха, первый небольшой внешний мир с 4 портами подключения.
4xGateway — небольшой шлюз с 4 портами подключения.
6xGateway — Больше места или более широкое подключение к другим модулям!
Формикарий (оба доступны в версиях CV1 и CV2)
Шаблон формикария размера S

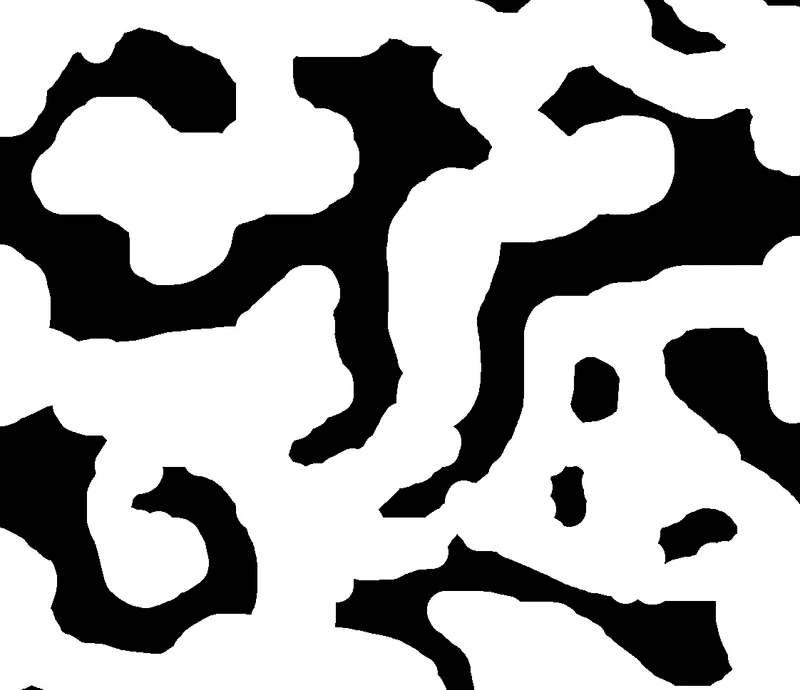

Интерьер в стиле Ласиус
Дорожная карта ��ормикариума
Размер M и L, может XL?
Больше интерьера
Рекомендации по печати
Используйте PLA или другой материал, устойчивый к плесени, для модулей и формикария.
В целом для разъемов рекомендуется использовать ТПУ или аналогичный гибкий материал.
Соединители пробирок, которые крепятся к пробиркам, ДОЛЖНЫ быть изготовлены из ТПУ (может быть, это можно улучшить?)
Разъемы CV2 должны быть напечатаны из TPU/Flex.
Высоты слоя 0,2 мм достаточно для всех файлов.
15% заполнения достаточно
Начало
Первый дом

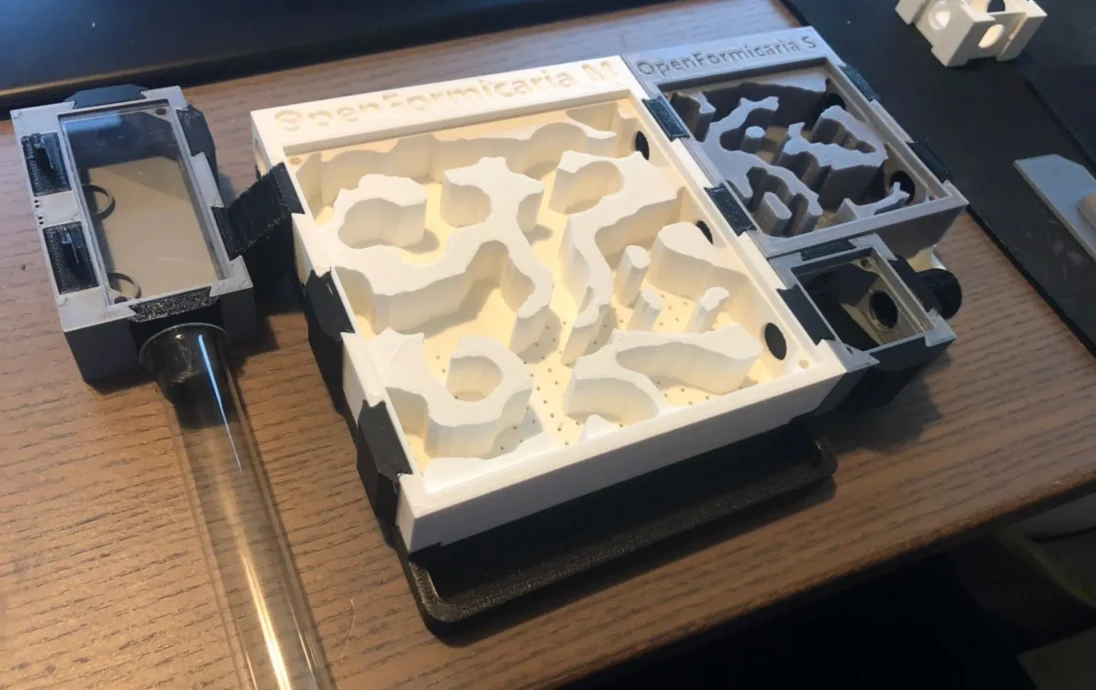

Если у вас есть пробирка и вы думаете, что ваши муравьи готовы к первой уборке за ее пределами, но все еще слишком малы для настоящего внешнего мира, вы можете использовать портал! Это позволяет подключить к нему несколько других модулей и разъемов.

Вот список предметов, которые вам следует распечатать для базового комплекта с порталом. Как только вы это получите, вы сможете расширяться по мере необходимости!
Обратите внимание: я рекомендую печатать все CV2, если у вас есть гибкая нить.

Базовый комплект
1x портал
2x крышки портального питателя
1x крышка портала
2 сепаратора (только CV2)
3x блокировщик конечных точек
1x соединитель для трубки, соответствующий размеру вашей пробирки
