Система UFix

Внешняя фиксация является распространенным методом лечения переломов костей, однако коммерчески доступные системы остаются непомерно дорогими и зависят от сложных цепочек поставок, что создает серьезные проблемы в условиях конфликта.

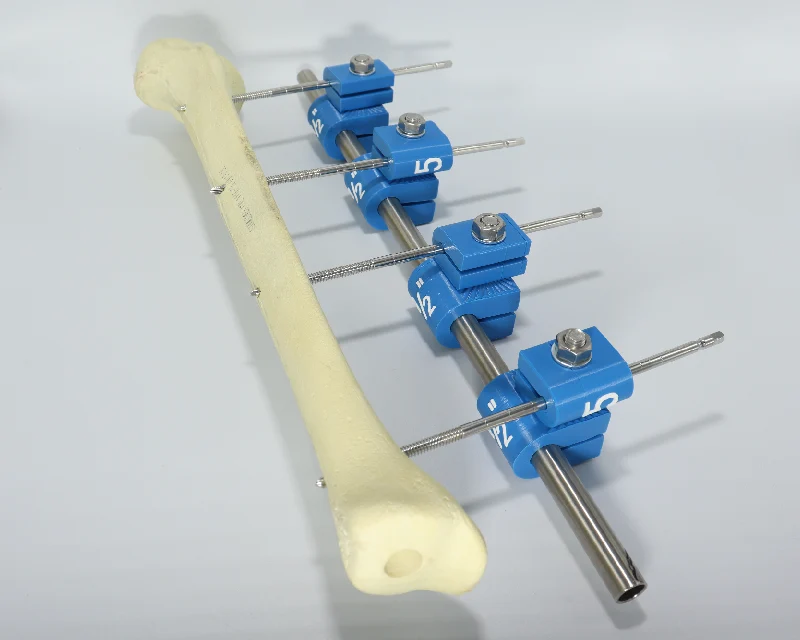

UFix — это новая недорогая одноплоскостная система внешней фиксации, предназначенная для производства с использованием 3D-принтеров начального уровня. В конструкции приоритет отдается механическим характеристикам, простоте изготовления и настраиваемости.

Особенности

САПР-дизайн: разработано в SolidWorks.

Испытания: Пройден предварительный анализ методом конечных элементов (FEA) и механическ��е испытания в Имперском колледже Лондона.

Адаптивность: изначально разработан для применения на нижних конечностях, но может быть адаптирован для использования на верхних конечностях посредством параметрического моделирования размеров стержня и штифта.

Сборка: простая и вдохновлена ​​коммерческими внешними фиксаторами, созданными по образцу металлического императорского внешнего фиксатора.

Размеры: В настоящее время поддерживается только дюймовый стержень диаметром 0,5 дюйма с костяным штифтом диаметром 5 мм.

В связи с быстрым развитием этого устройства последние файлы и информацию можно найти в нашем репозитории GitHub.

Распечатать инструкции

Заполнение ДОЛЖНО быть 100%

Материал PLA (см. ниже)

Высота слоя: 0,2 мм

Никакой поддержки или краев

Выбор материала для 3D-печати зависит от наличия материала в регионе и совместимости принтера, однако учтите, что это может повлиять на производительность/прочность и не проверялось! Рекомендуемые материалы и модели принтеров могут меняться по мере прохождения тестирования.

Спецификация материалов

Подробная спецификация материалов доступна в формате PDF в файлах.

Печатные детали:

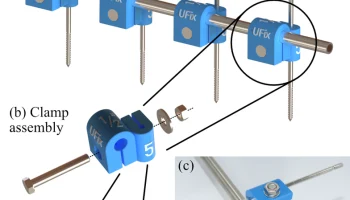

4x зажима UFix для крепления стержня к штифту

Другое оборудование:

4 штифта из кости Шанца

Стержень из нержавеющей стали SS316 диаметром 1/2 дюйма

4 болта M8, длина 55 мм (ISO 4017, SS316)

4 гайки M8 (ISO 4032, SS316)

4 шайбы M8, наружный диаметр 16 мм (DIN 125)

Общая стоимость составляет ~ 65 фунтов стерлингов.

Инструкции по сборке

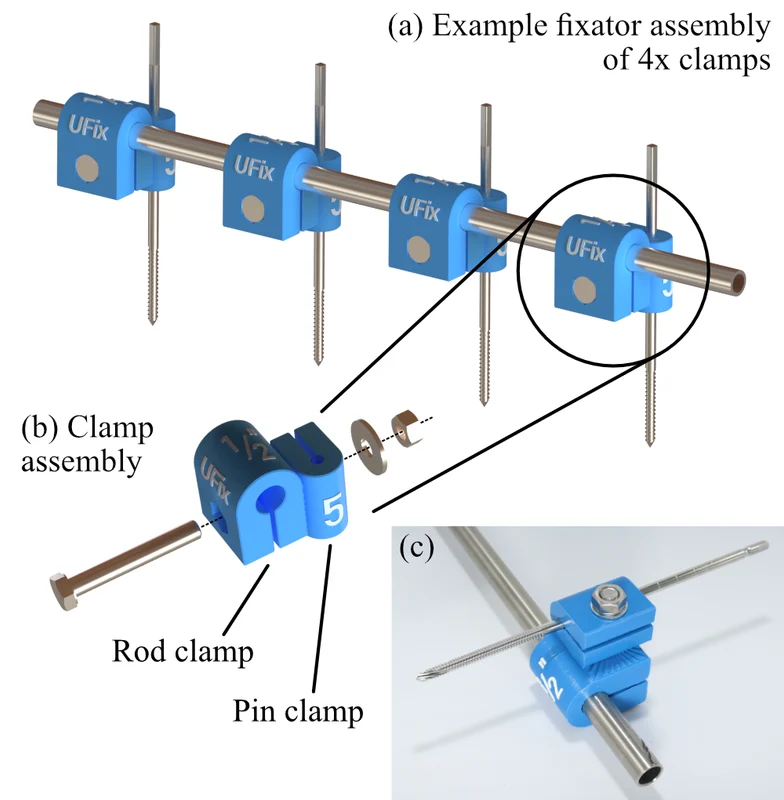

Пошаговая инструкция по сборке фиксатора доступна в формате PDF в файлах.

Обратите внимание, что вместе с болтом необходимо использовать шайбу.

Статус и отказ от ответственности
Стадия разработки

Этот проект медицинского устройства находится на стадии прототипа и подлежит дальнейшему проектированию и испытаниям.

Клиническое использование в его нынешнем состоянии строго запрещено. Данное устройство не сертифицировано и не тестировалось для клинических процедур на людях или животных. Устройство предназначено только для исследовательских, академических и образовательных целей.

Лицензирование

Эта работа распространяется по международной лицензии Creative Commons Attribution-NonCommercial-NoDerivatives 4.0 (CC BY-NC-ND 4.0). Запрещается создавать производные модели на основе UFix или его функций и делать их общедоступными. Это необходимо для обеспечения безопасности устройства перед его использованием по всему миру.

Контакт и подтверждение

Если возникнут какие-либо проблемы, сообщите об этом команде через комментарии здесь или на GitHub.

Разработан исследовательской группой факультета биоинженерии Имперского колледжа Лондона.

Большое спасибо многочисленным исследователям, принявшим участие в этом проекте:
Доктор Мехди Саиди, доктор Ангус Кларк, профессор Энтони Булл, Дженни Шанг, Ханна Толлемач и Кён Хун Луна.
