3018 CNC апгрейд крепления шпинделя V2

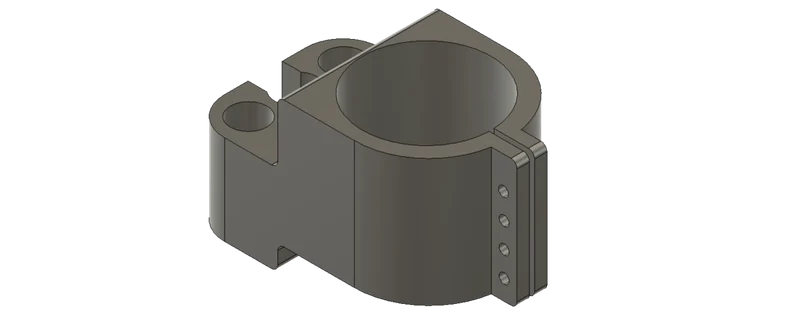

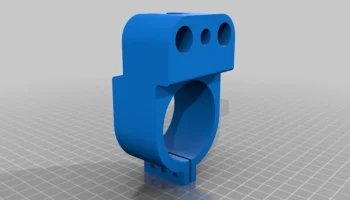

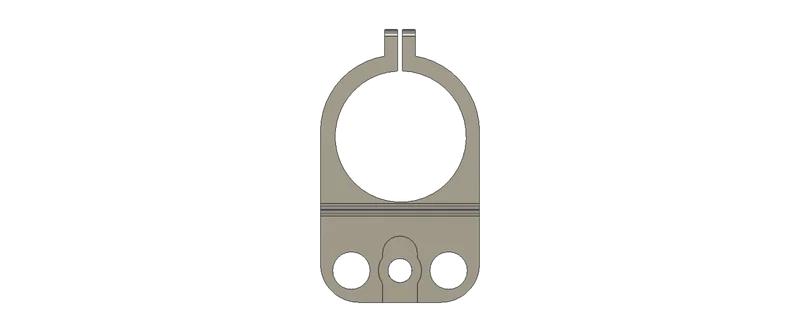

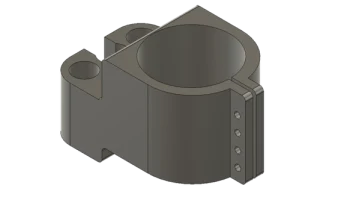

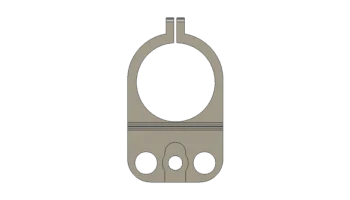

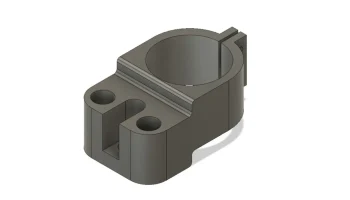

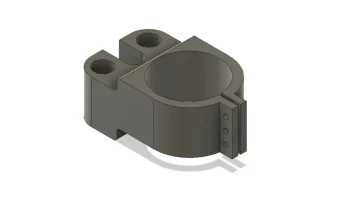

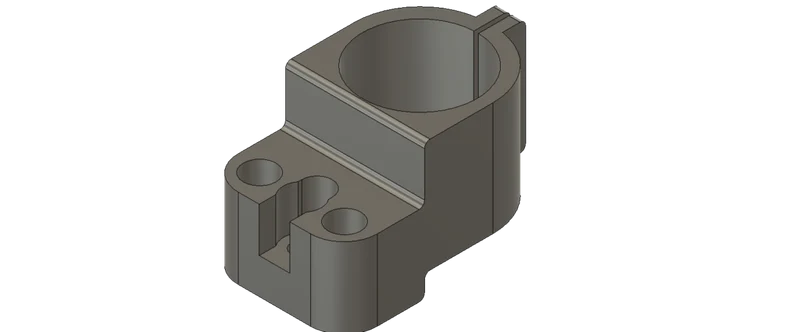

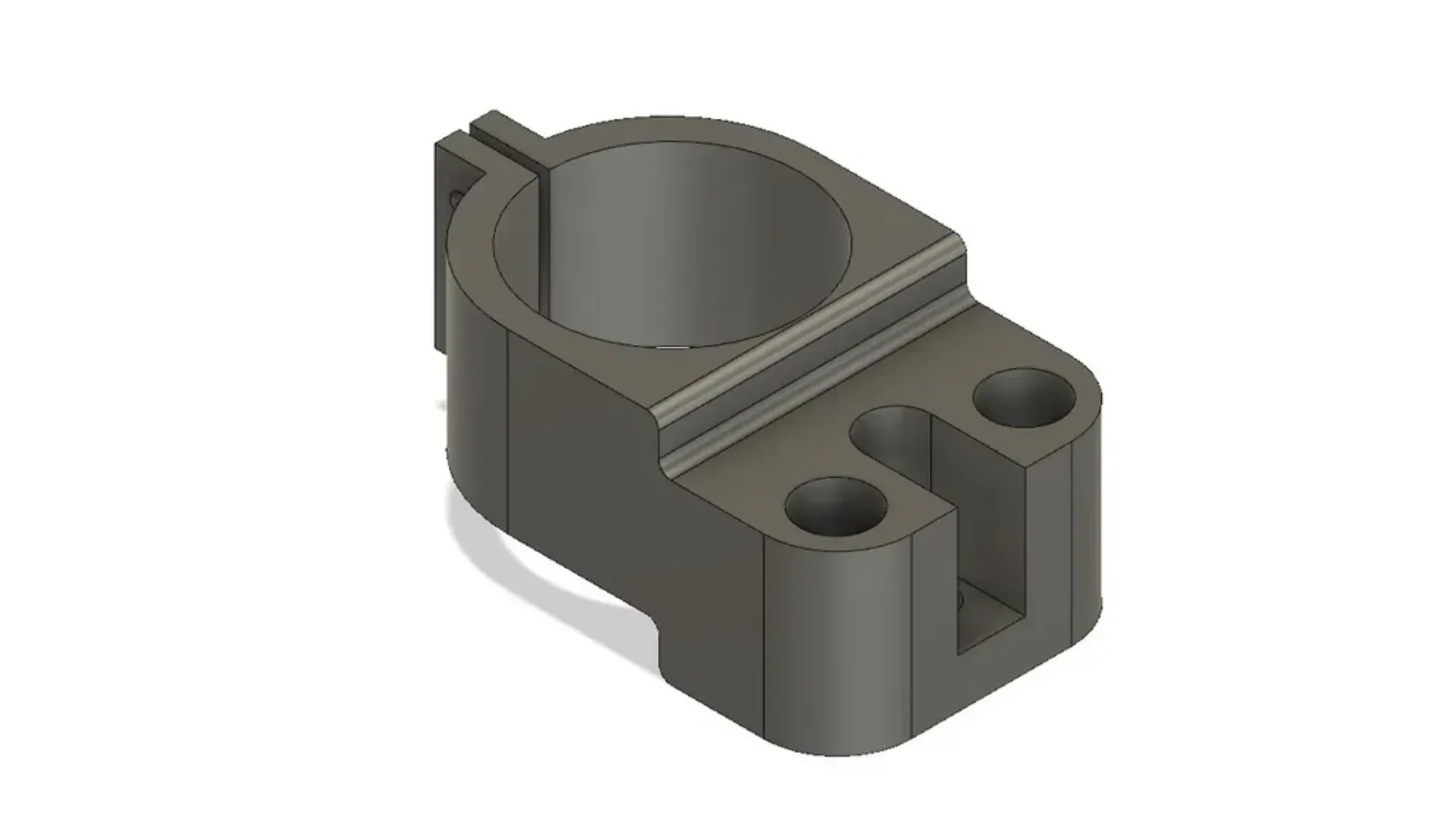

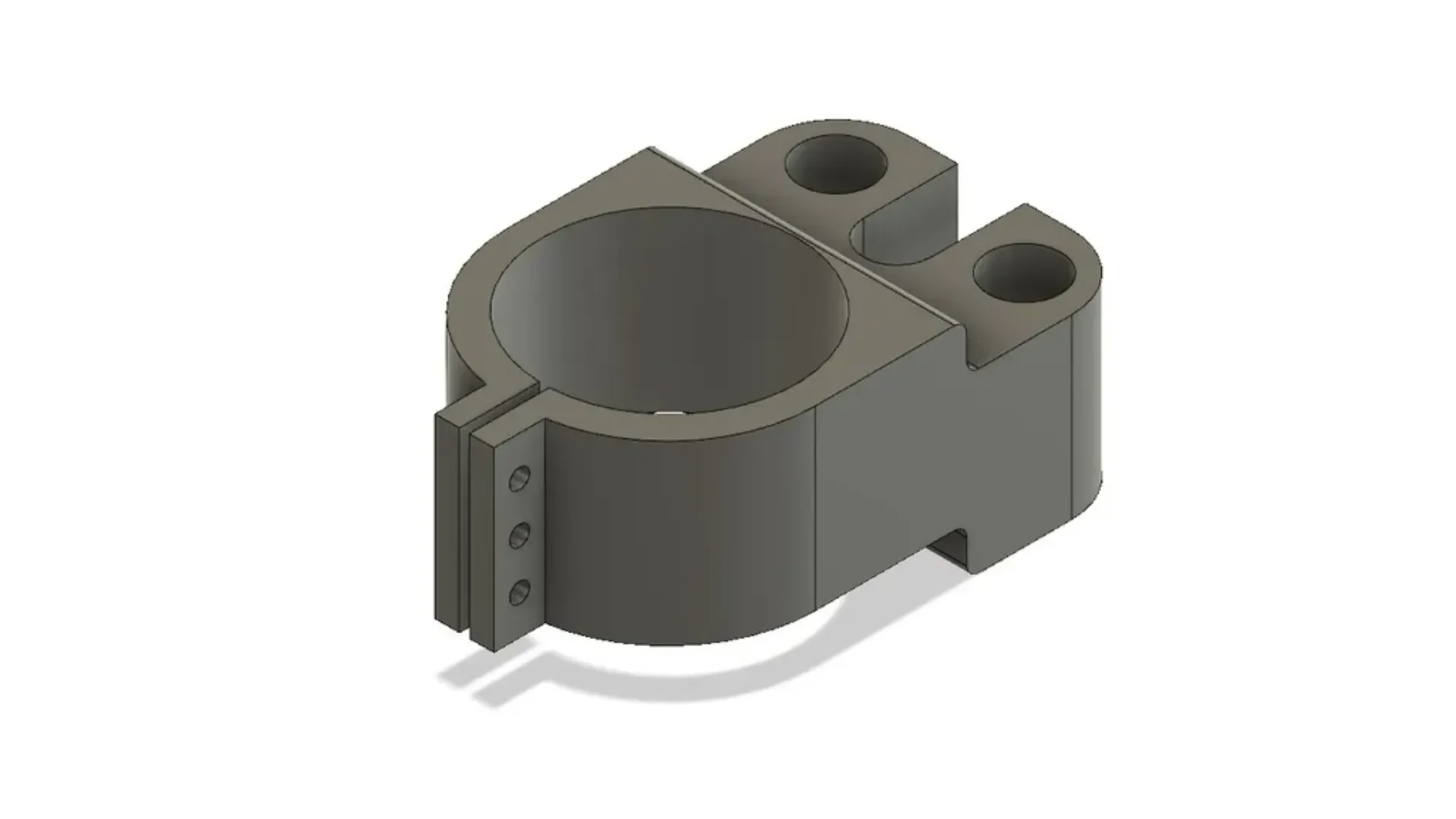

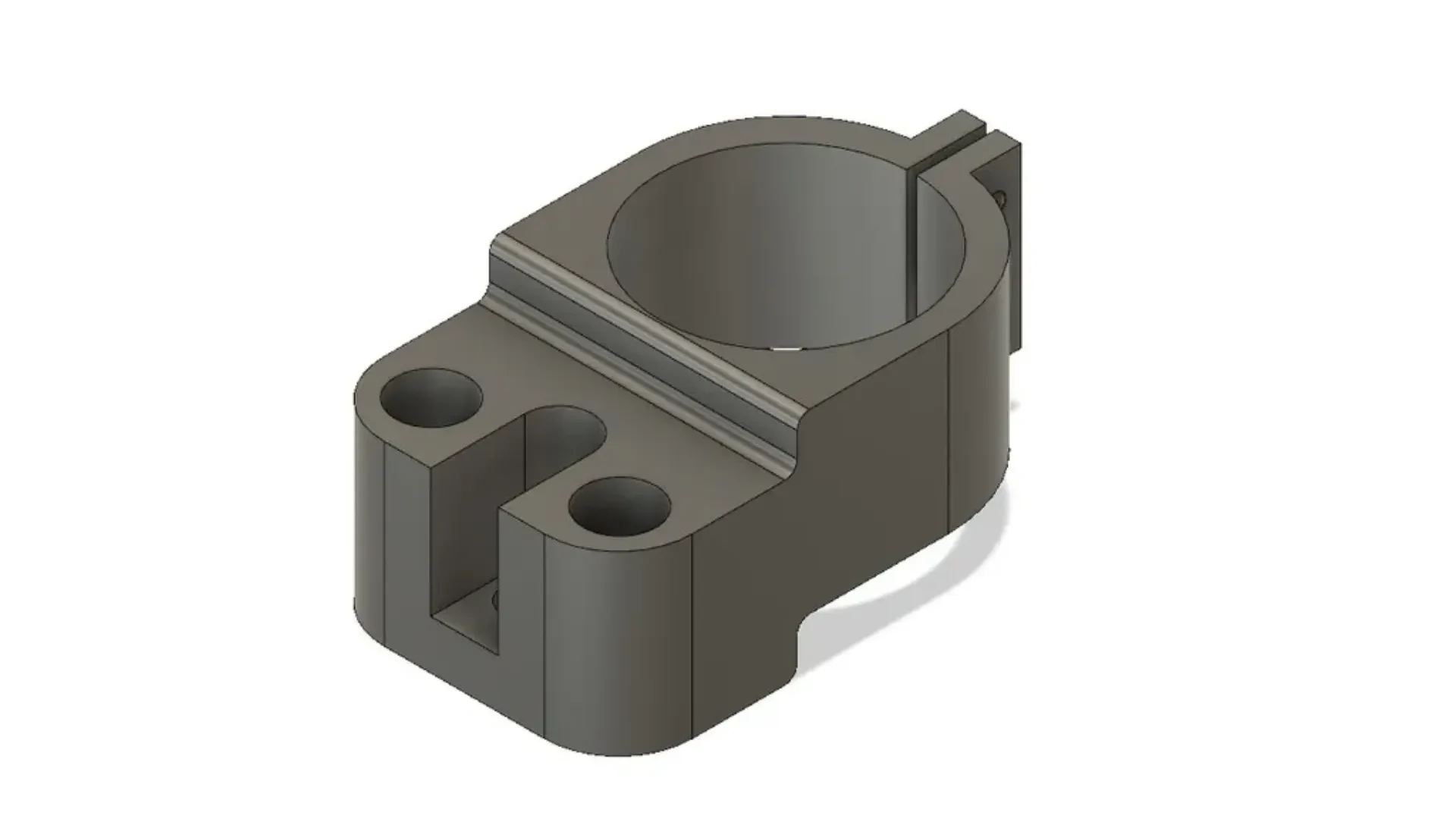

Обновлённая версия крепления шпинделя для модернизации станка 3018 CNC. Новая конструкция позволяет полностью использовать движение вдоль оси Z благодаря введению резьбового соединительного элемента непосредственно в крепление. Удлинена также часть зажима шпинделя, чтобы предотвратить его смещение внутри держателя.

Особенности и назначение

Установка модернизированного мотора мощностью 500 Вт и диаметром шпинделя 50 мм потребовала создания нового крепления. Из-за увеличенных размеров и длины мотора было решено поднять шпиндель на 10 мм выше, сохранив при этом рабочую зону. Крепление изготовлено таким образом, что используются штатные компоненты станка, включая линейные подшипники и гайку T8. Дополнительно необходимы три болта М4 и гайки для фиксации шпинделя в креплении.

Печать и сборка

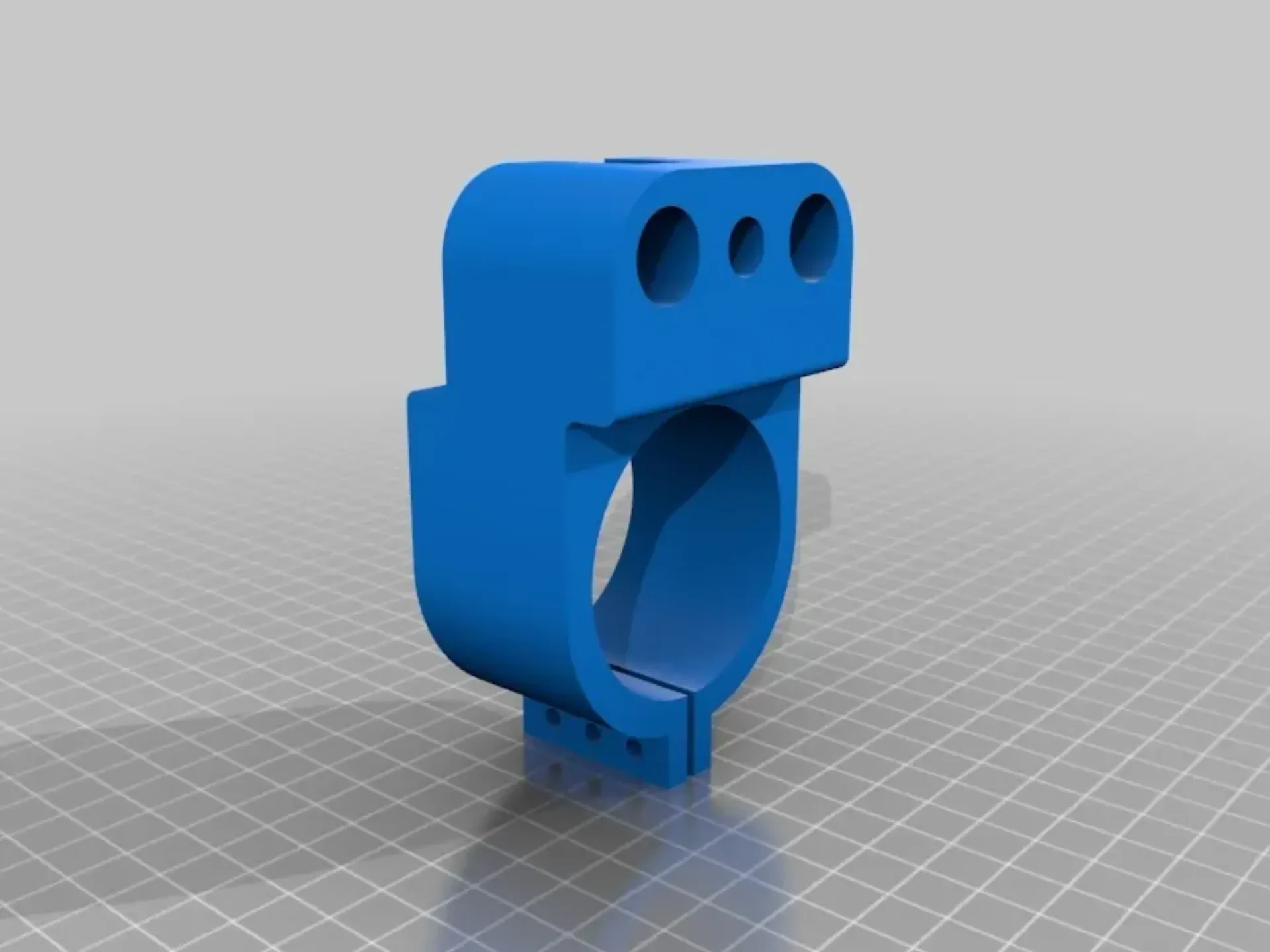

Подходит для принтера Creality Ender 3. При печати рекомендуется отключить поддержку слоев и использовать разрешение 0.2 мм. Заполнение — 20%. Поскольку деталь имеет разную высоту сторон, требуется установка поддерживающих структур на высокой стороне, соприкасающейся с рабочей поверхностью.
