CNC 3018 и удлинитель 55мм для резки фольги Plotter

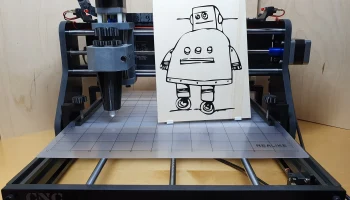

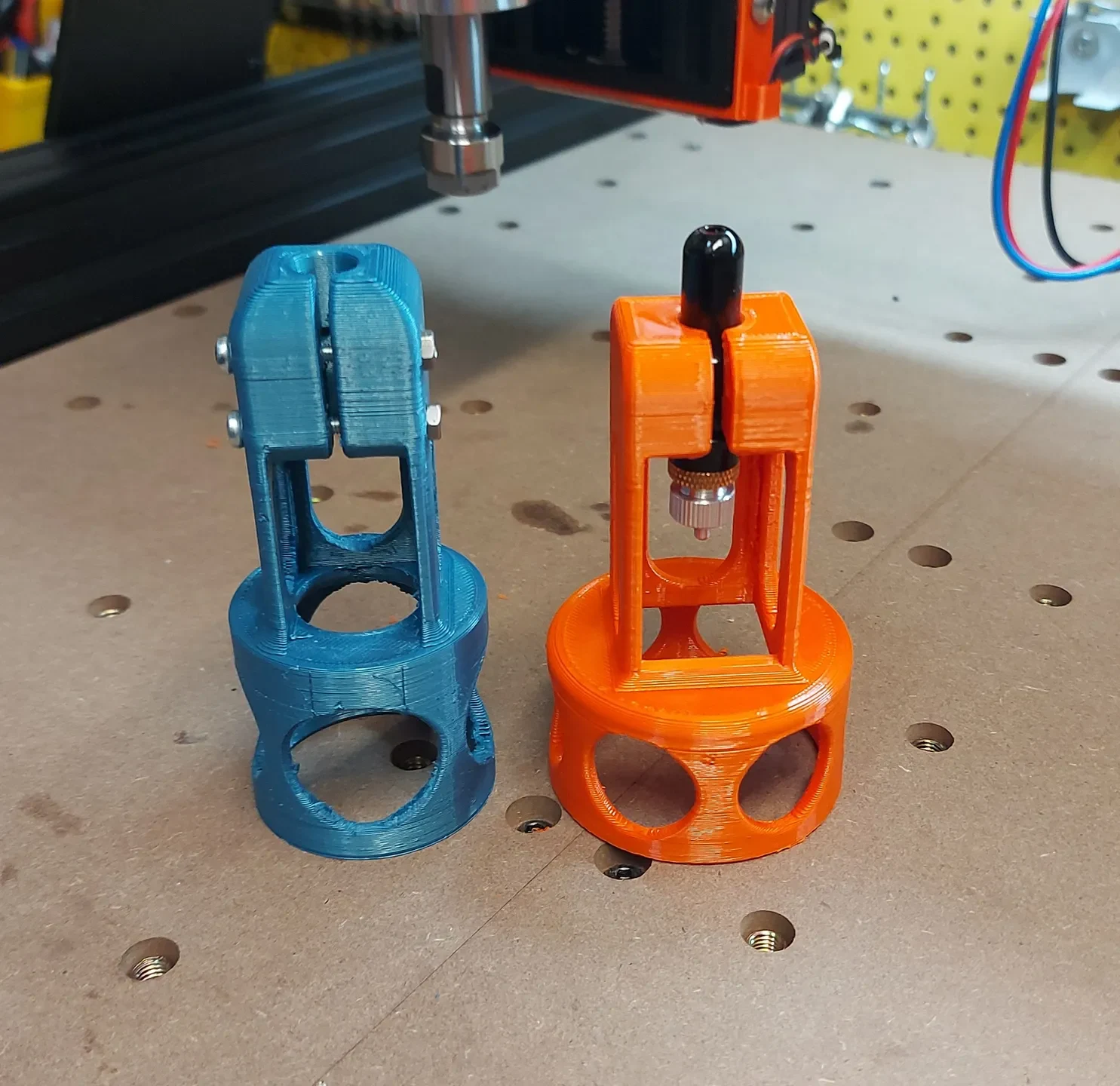

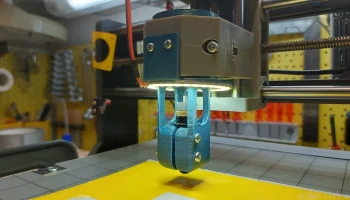

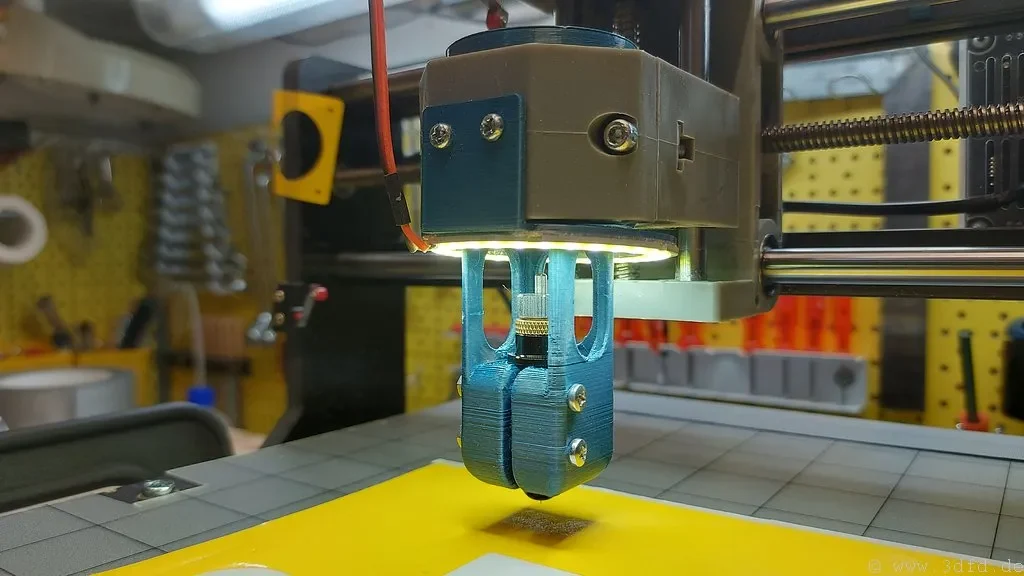

Это расширение для фрезерного станка, позволяющее использовать его в качестве графопостроителя (плоттера) для резки пленок. Есть три версии: одна подходит для серии 3018 CNC, другая предназначена для использования со шпинделем мощностью 500 Вт диаметром 55 мм, третья версия имеет удлиненную конструкцию для увеличенной высоты оси Z, например, при использовании TTC450.

Особенности и назначение

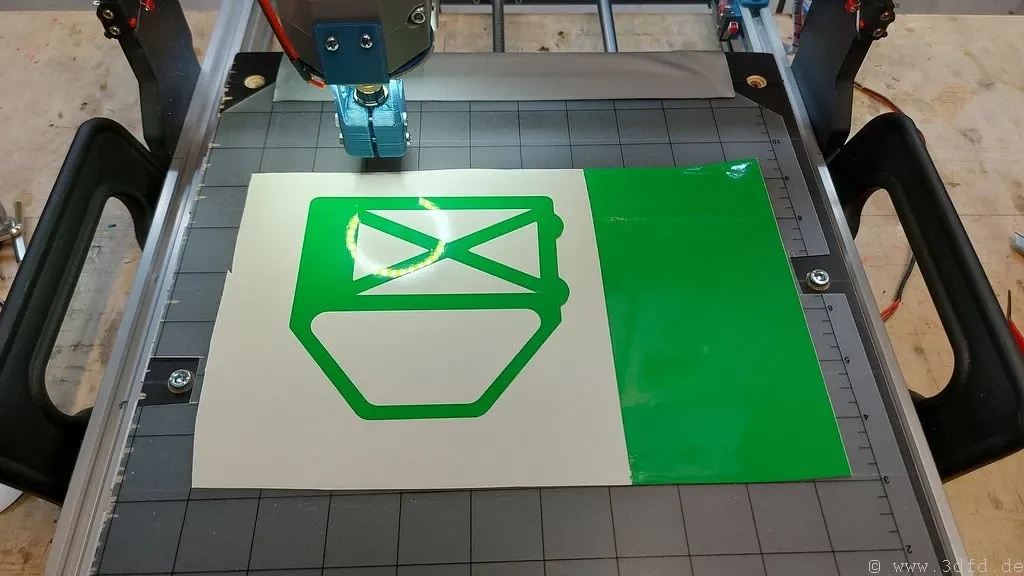

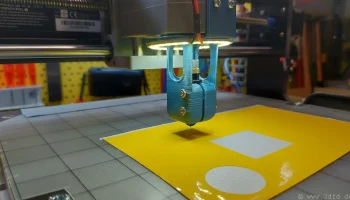

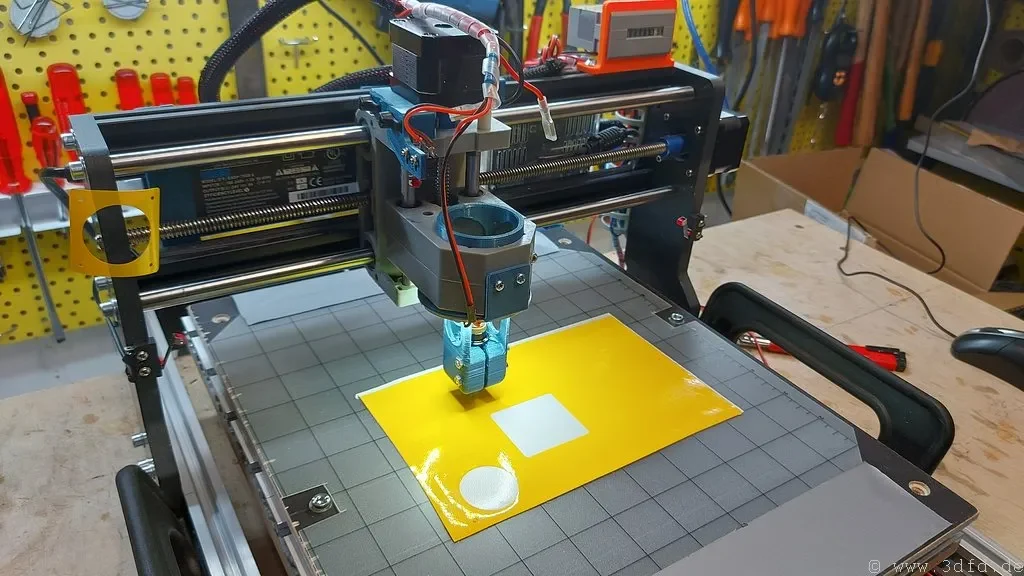

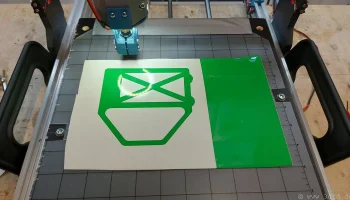

Устройство позволяет превратить обычный фрезерный станок в плоттер для резки пленок. Для этого требуется адаптер для крепления резака и подходящий режущий инструмент под углом 30°, 45° или 60°. Стандартно применяется резак под углом 45°.

Печать и сборка

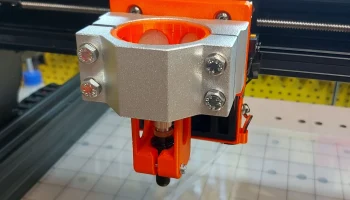

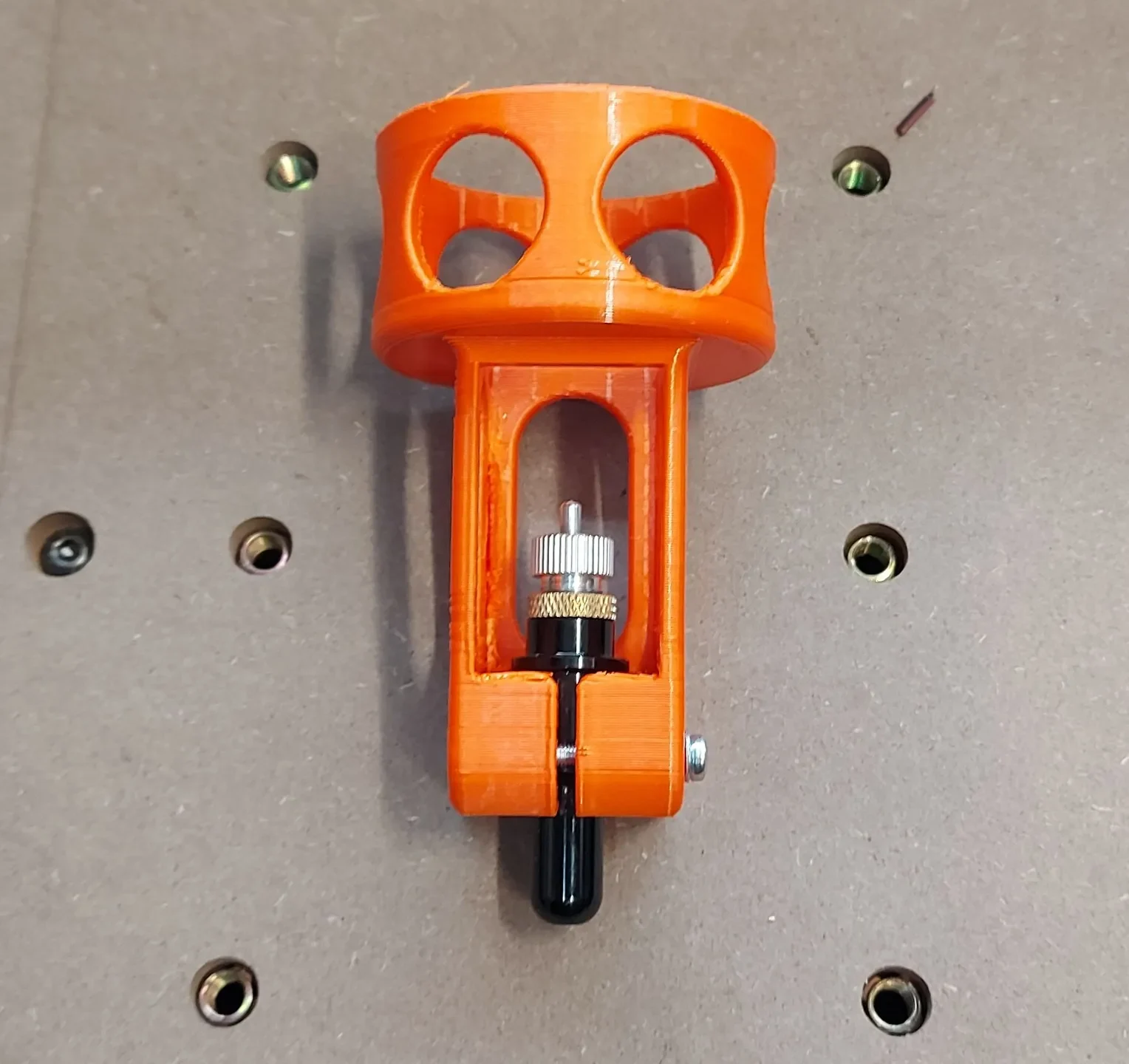

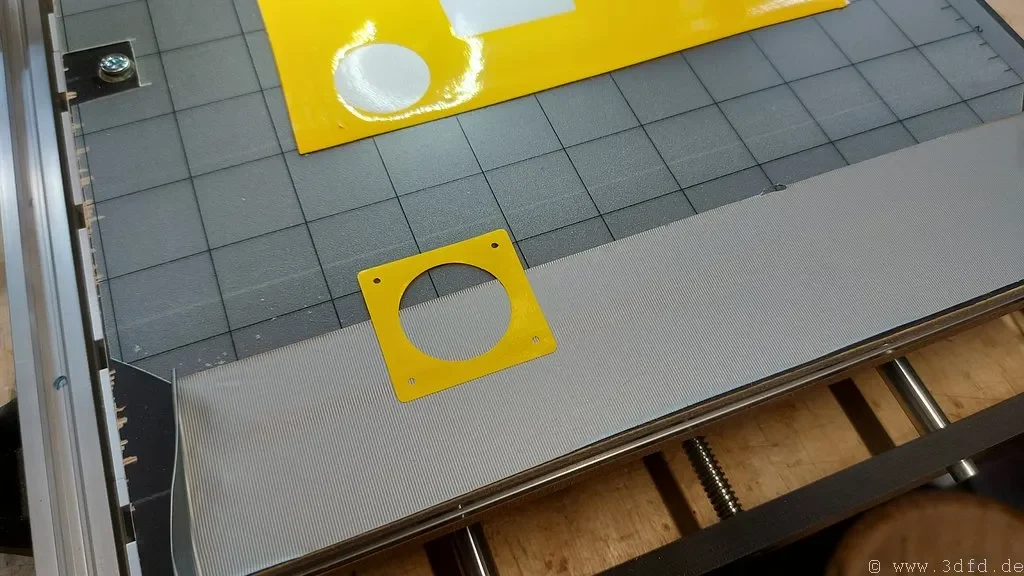

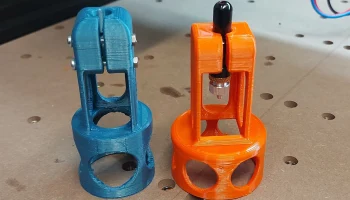

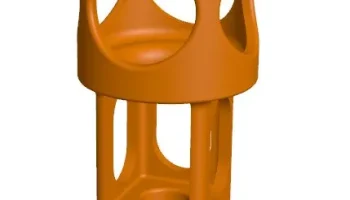

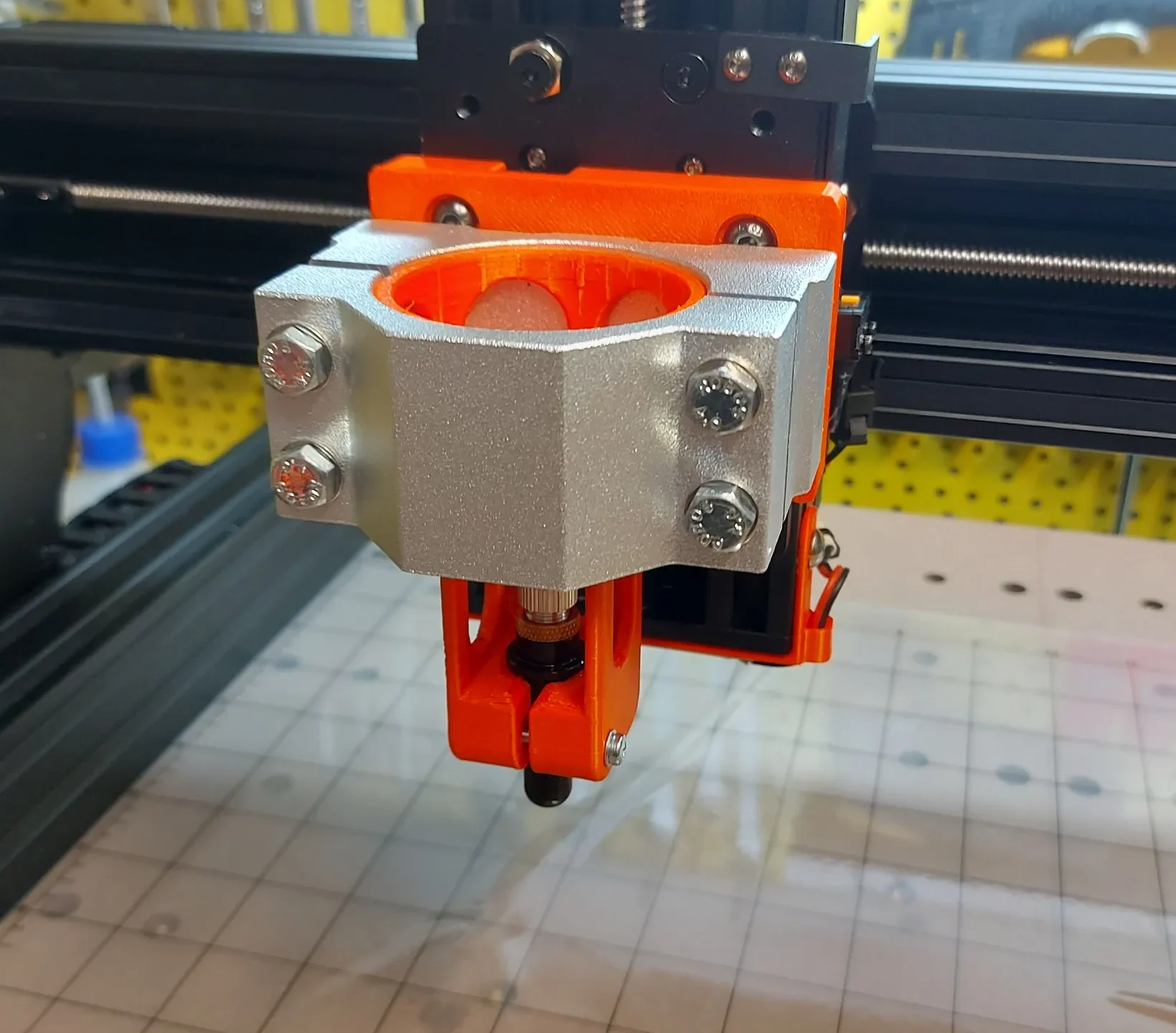

Для сборки необходимы 3D-печатный адаптер и деревянный настил толщиной 5 мм, прикрепленный к алюминиевой профиле станка. Затем крепится держатель с встроенным резаком. Далее снимается фрезерный мотор и устанавливается полный держатель сверху в держатель мотора, фиксируется болтом сбоку. Настройка высоты реза выполняется путем опускания резака до касания пленки и добавления 0,2 мм глубины для прорезания пленки без повреждения подложки.
