Источник:

www.printables.com

📁 CNC 3018 upgrade with BLDC motor spindle with ER8 spring collet chuck
📐 STL
🪵 PLA, PETG
💡 Используйте подходящий ESC контроллер и адаптеры для пропеллеров при сборке.
❤️ Лайкните, если понравилось!
🧩🐾 Поделитесь опытом сборки в комментариях!

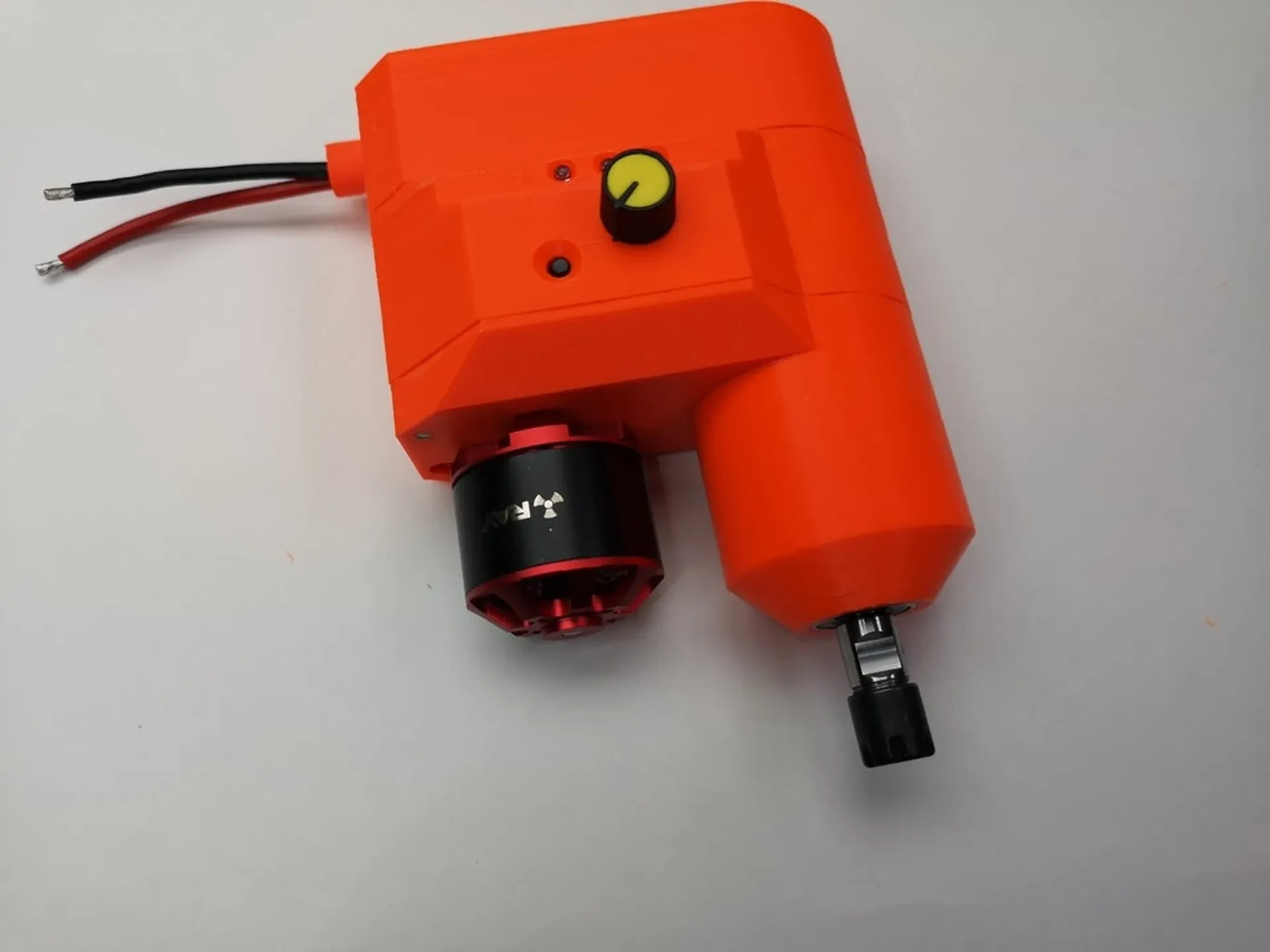

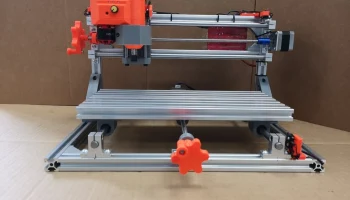

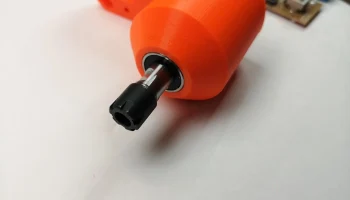

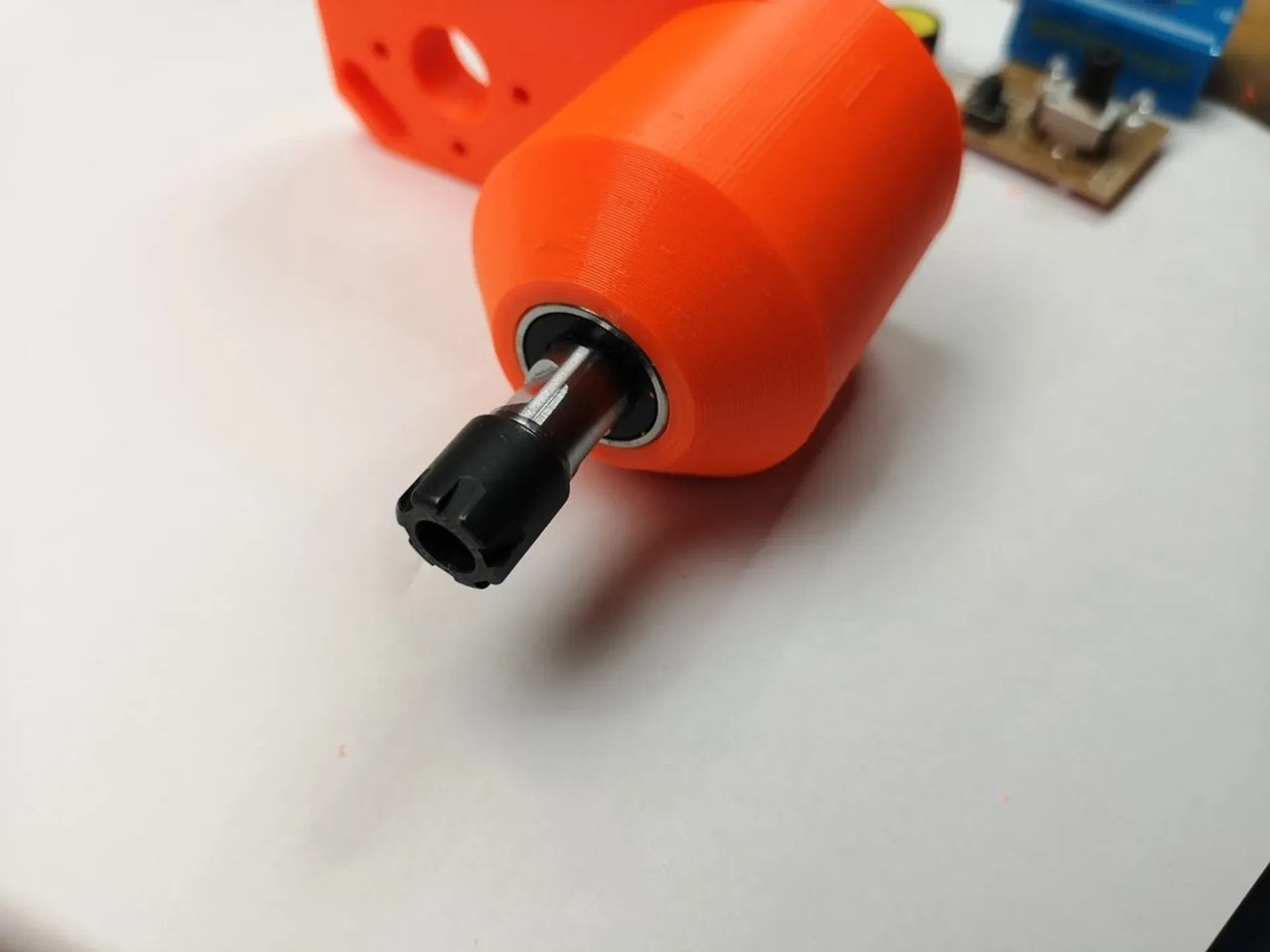

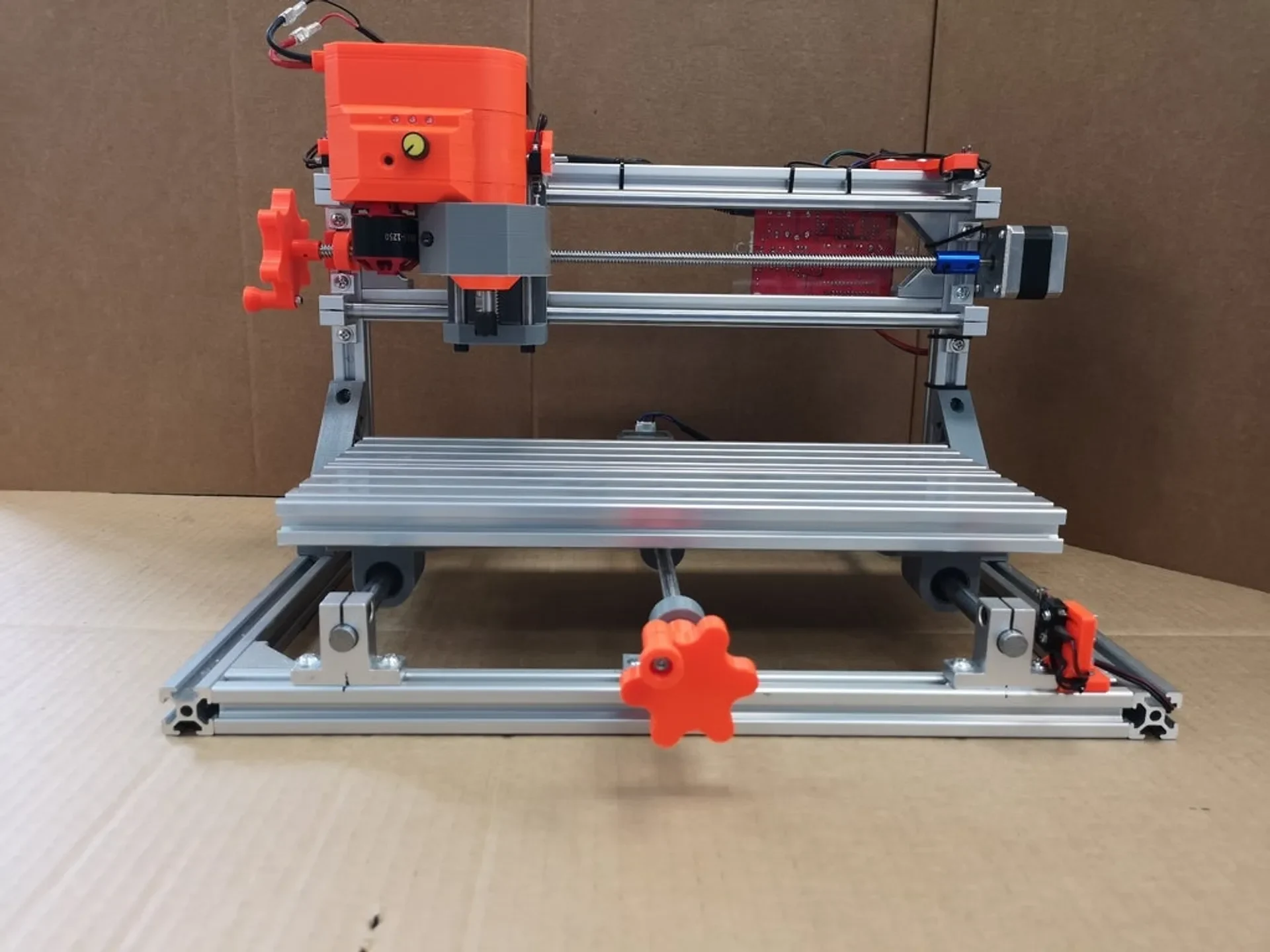

Обновление китайского CNC станка до версии 3018 с использованием бесколлекторного мотора и ER8 зажимного патрона. Проект основан на дизайне, опубликованном на Thingiverse. Стандартный коллекторный мотор создает слишком много шума, вызывая срабатывание входов платы GRBL сразу после запуска. Поэтому было решено заменить его бесколлекторным мотором, обеспечивающим бесшумную работу.

Особенности и назначение

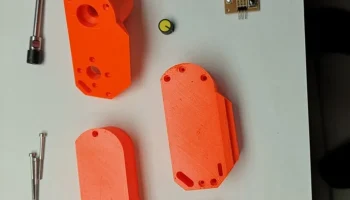

Совместимо со стандартными компонентами CNC 3018. Подходит для использования с платой управления GRBL и другими электронными компонентами. Включает все необходимые крепежные элементы и аксессуары для установки.

Печать и сборка

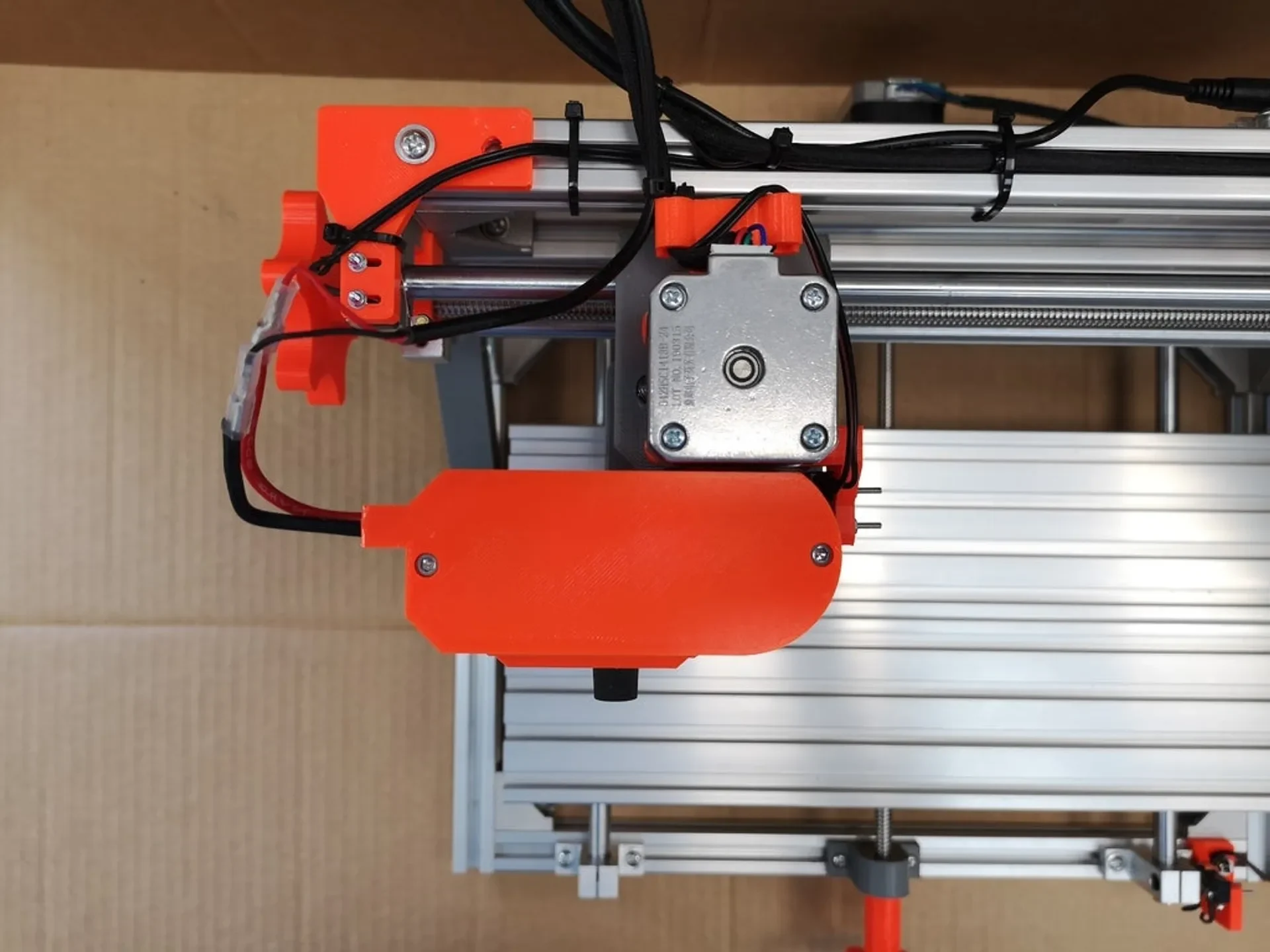

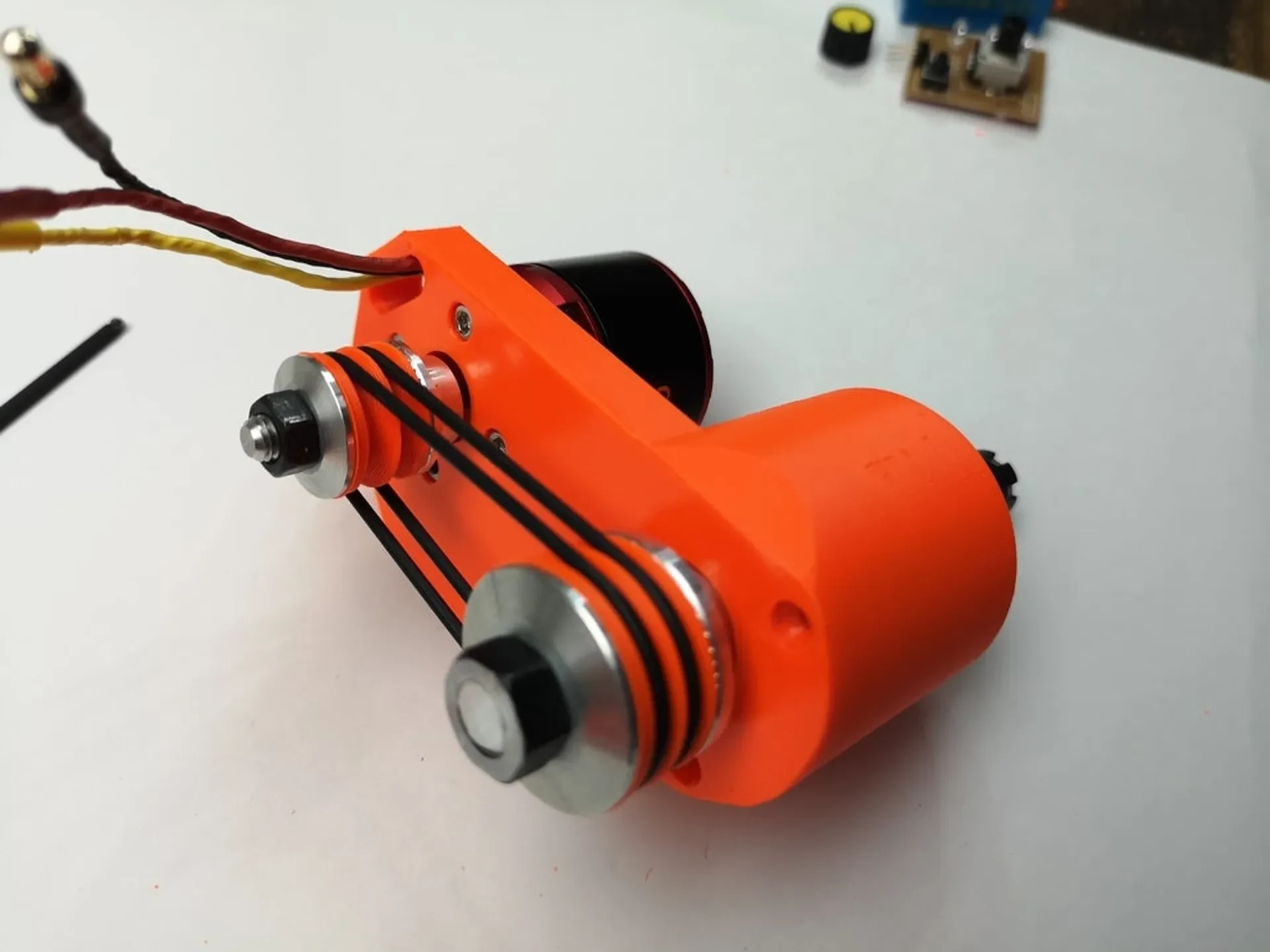

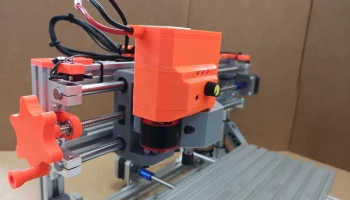

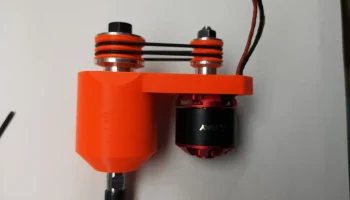

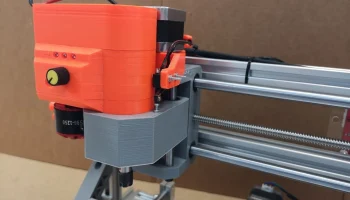

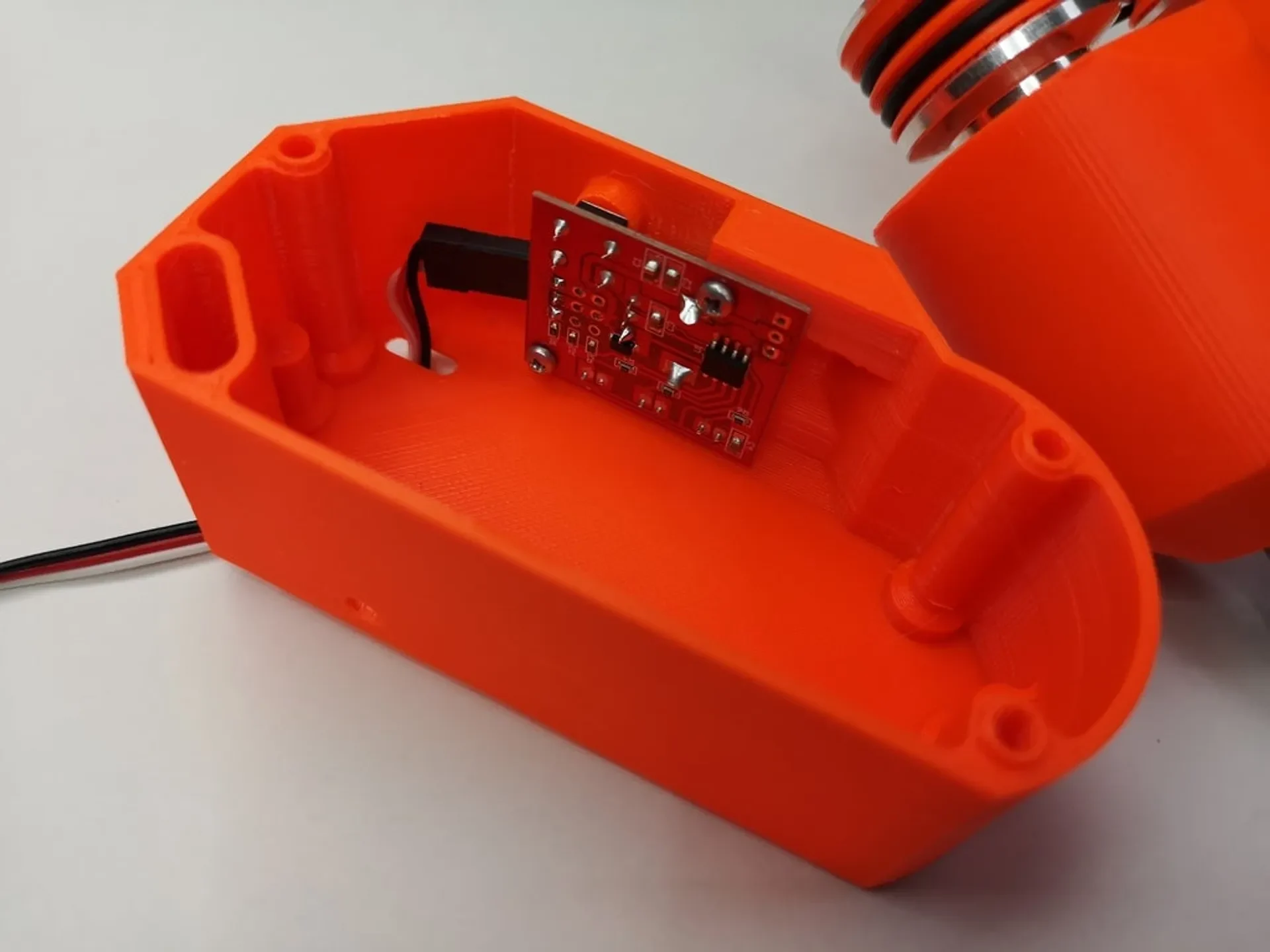

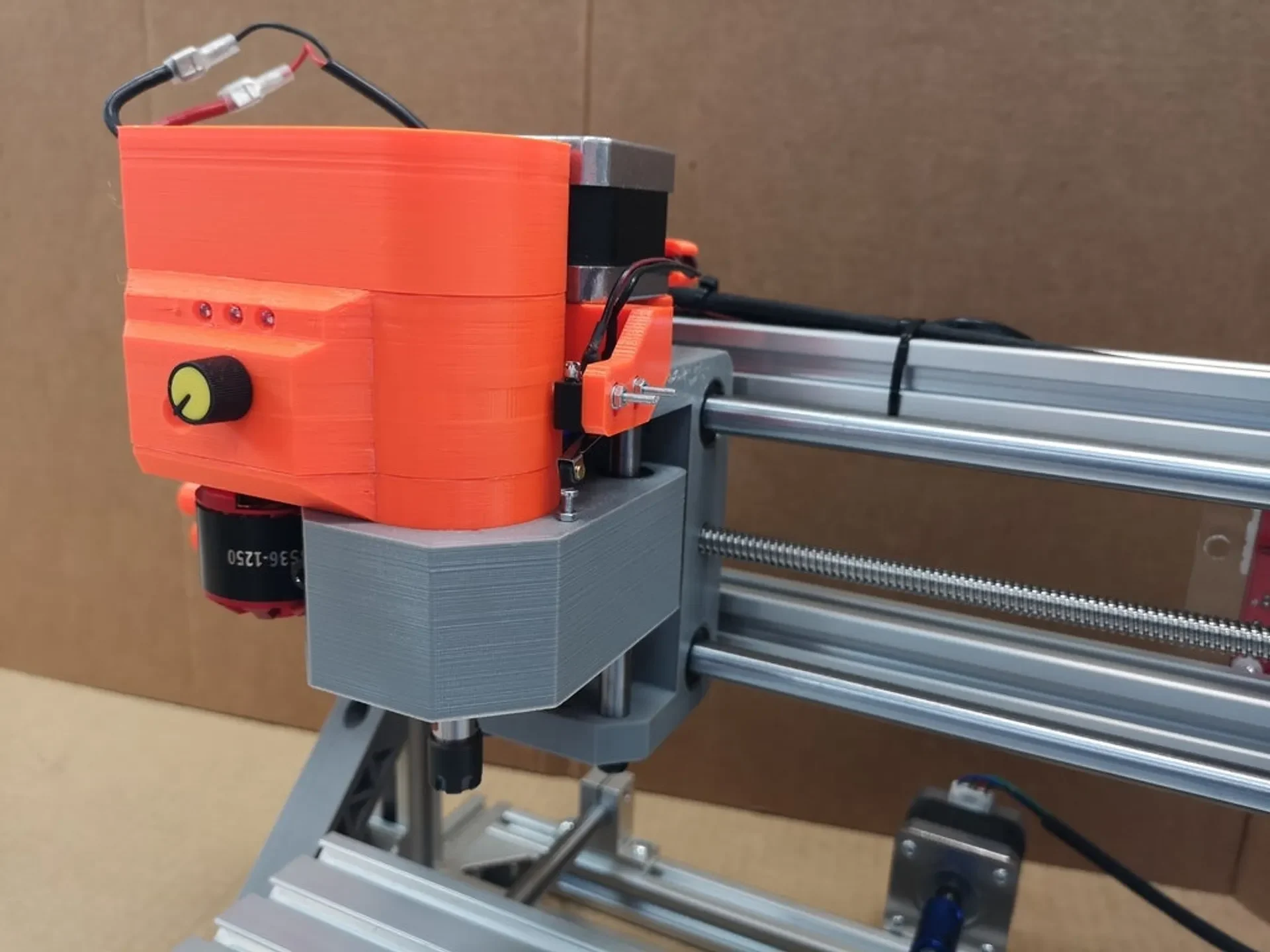

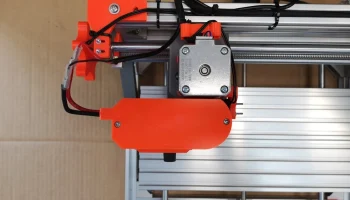

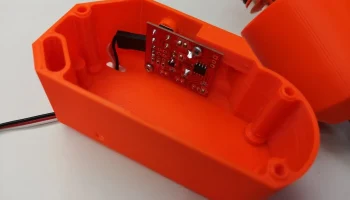

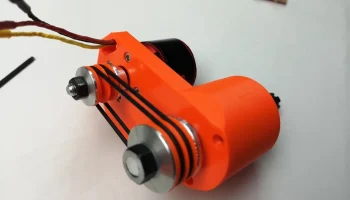

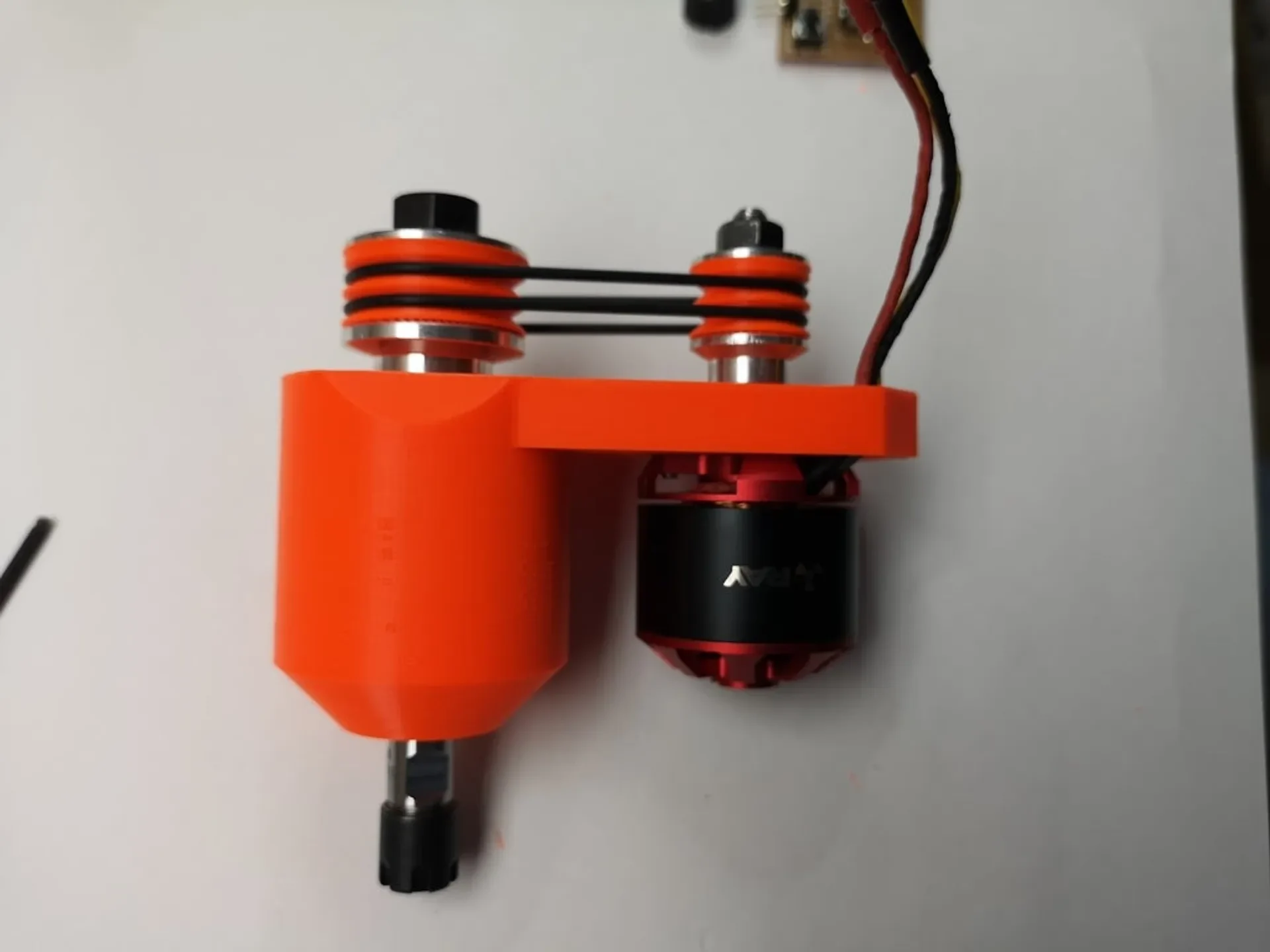

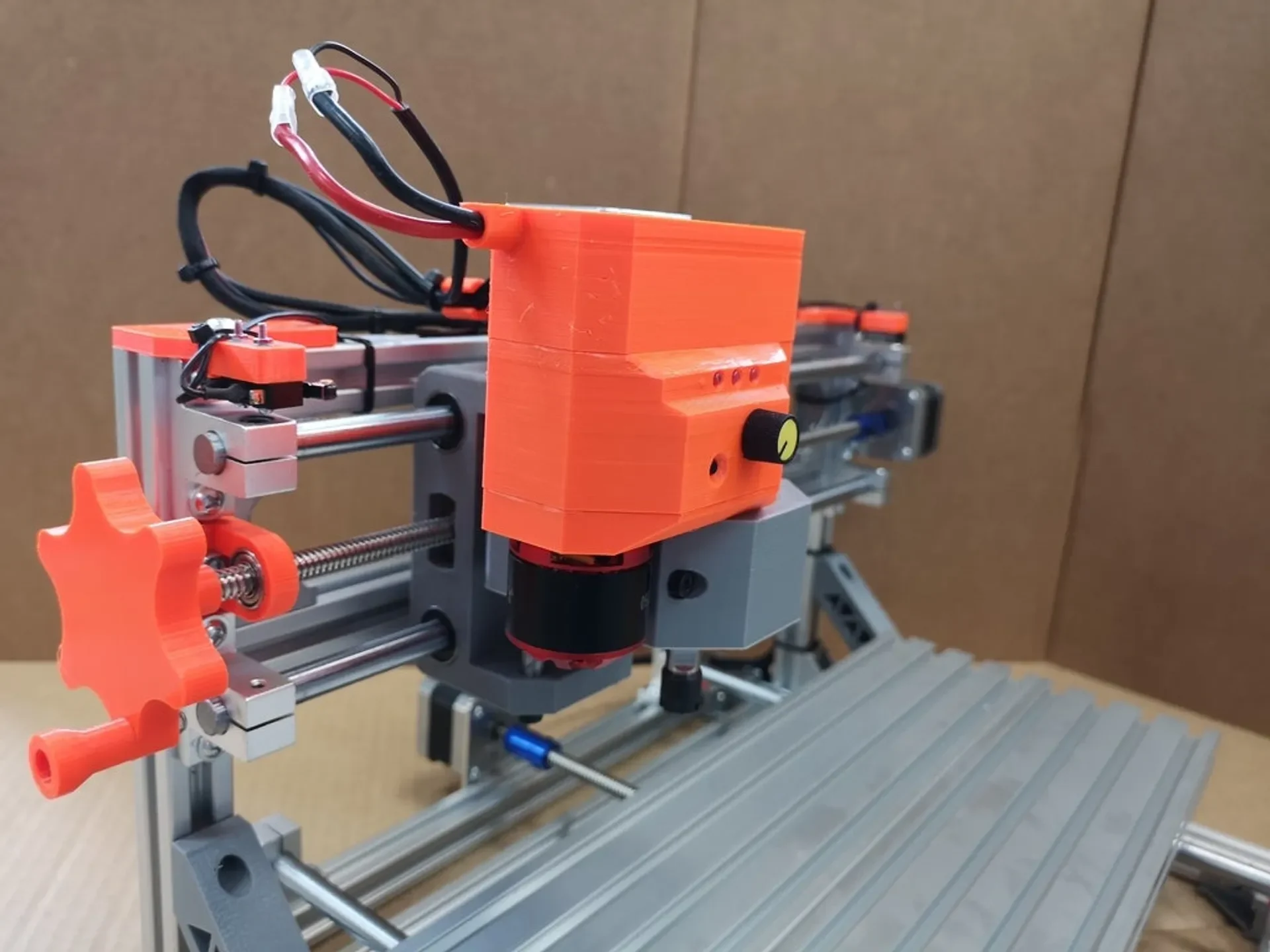

Необходимые компоненты включают бесколлекторный мотор, ESC-контроллер, зажимной патрон ER8, подшипники, тестер сервоприводов и другие мелкие детали. Требуется источник питания 12В постоянного тока. Установка производится непосредственно на оригинальную стойку Z-оси, дополнительных регулировок не требуется.
