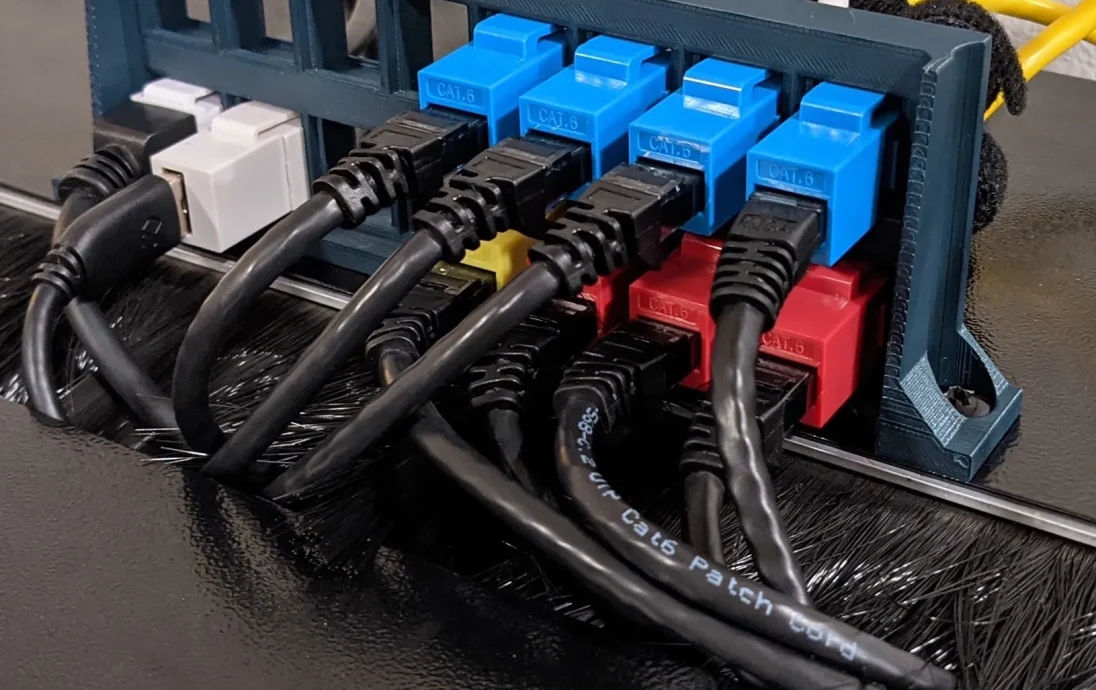

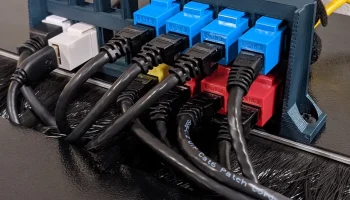

Патч-панель Keystone на 8/16 портов
Версия 2024 г.: версия с 16 портами теперь оснащена защитой от натяжения кабеля.
Я опубликовал обновленную версию 16-портовой модели с функциями защиты от натяжения кабеля (и несколькими другими небольшими улучшениями).
https://www.printables.com/model/871956-16-port-keystone-patch-panel-with-cable-strain-rel
-------
Простая «патч-панель» Keystone для моей домашней лаборатории. Мне нужна была патч-панель для нескольких подключений HDMI, так как я устал открывать заднюю часть стойки каждый раз, когда мне нужно было подключить другой хост к монитору.
Модель адаптирована под мою конкретную стойку, но ее можно легко адаптировать к любым другим размерам. Импортируйте модель Fusion360, а затем отредактируйте первый эскиз на временной шкале по мере необходимости и настройте шаблон на шаге линии, чтобы отрегулировать количество гнезд трапецеидальных искажений.
Итак, модель имеет:
178,5 мм от «края» до «края» между двумя отверстиями для винтов.
Диаметр отверстий составляет 6,5 мм, поскольку в моей стойке используются винты M6.
Если эти размеры вам не подходят, вы можете просто приклеить отпечаток по мере необходимости.

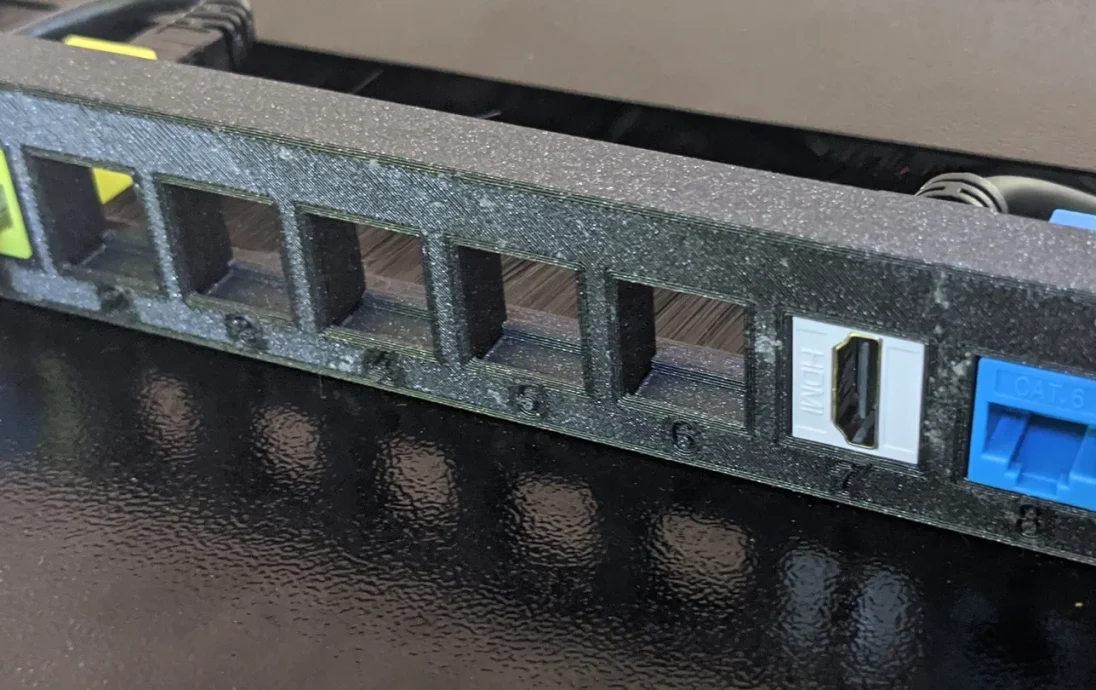

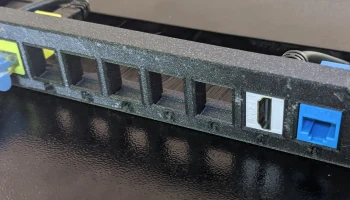

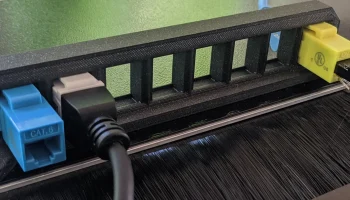

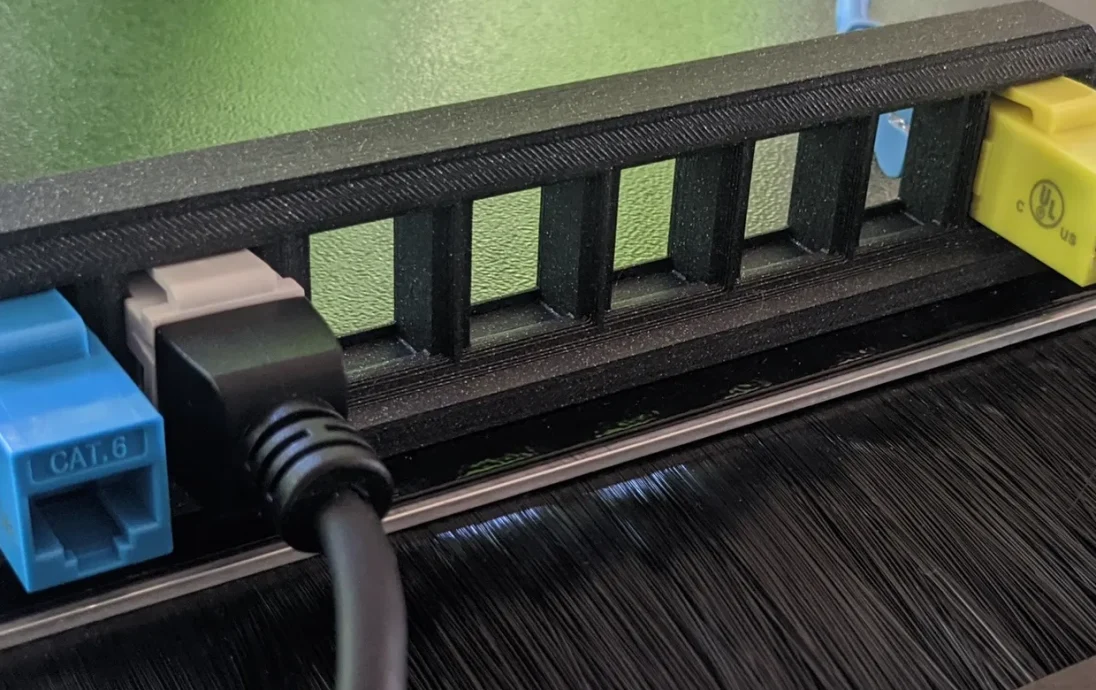

Примечание. После распечатки модели, которую вы видите на рисунках ниже, я добавил небольшой вырез, который должен облегчить нажатие зажима на «штекерном» конце устройства Keystone со стороны, обращенной к по��ьзователю, как это обычно бывает на правильной патч-панели.
PrusaPrinters не поддерживает загрузку файлов Fusion360, поэтому скачайте их с сайтаthingiverse.
Дополнительная информация на моем сайте здесь: https://karlquinsland.com/2020/07/home-lab-mini-universal-patch-panel/

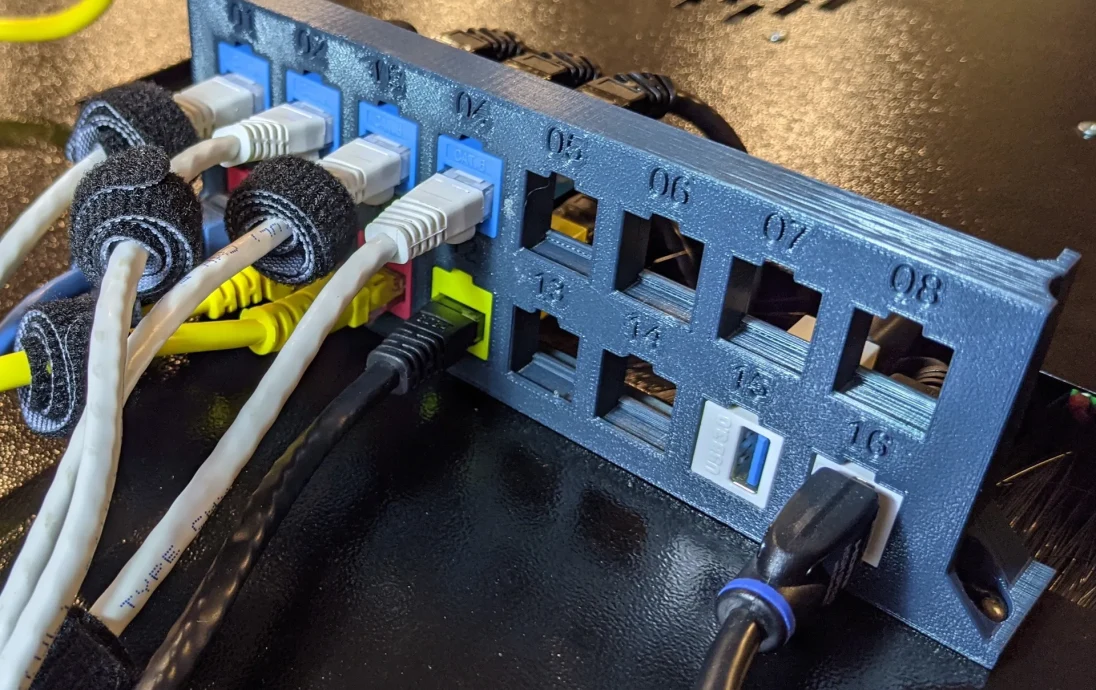

РЕДАКТИРОВАТЬ: Мне не хватило места на v1, который имеет всего 8 портов. Я скорректировал модель и создал верс��ю с портами 2х8. Файлы STL, 3mf и STEP включены в V2.
Распечатать инструкции
Подойдет любой материал и заполнение не менее 10%.

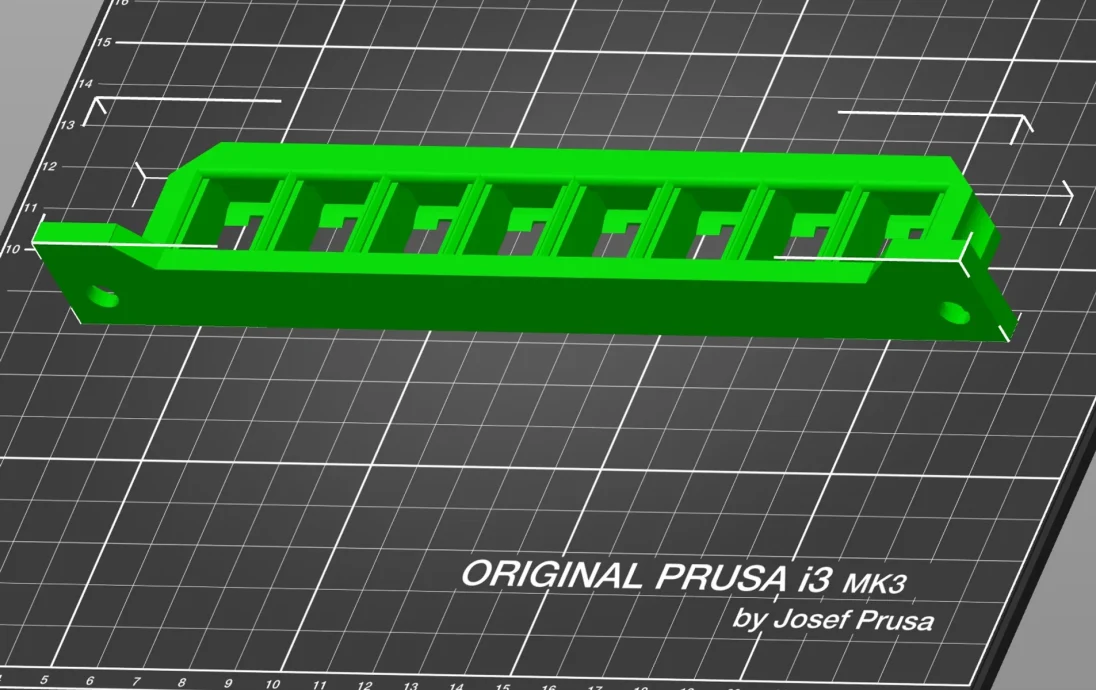

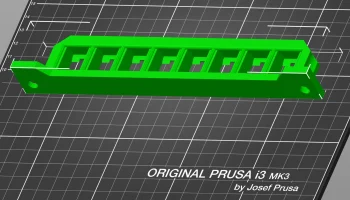

Нет поддержек, если вы используете рекомендуемую ориентацию печати, показанную на рисунке ниже.
Допуски на разъемах довольно жесткие, поэтому печать с более точными настройками, вероятно, будет хорошей идеей.
