WAGO 221-4xx/6xx Крепление DIN

Крепление Wago DIN — несколько серий и версий (Remix)

Этот ремикс основан на оригинальной модели креплений Wago с зажимами DIN, которая была специально разработана для серии 41x. Я расширил и адаптировал модель, чтобы обеспечить большую универсальность и совместимость, особенно для серий 41x и 61x.

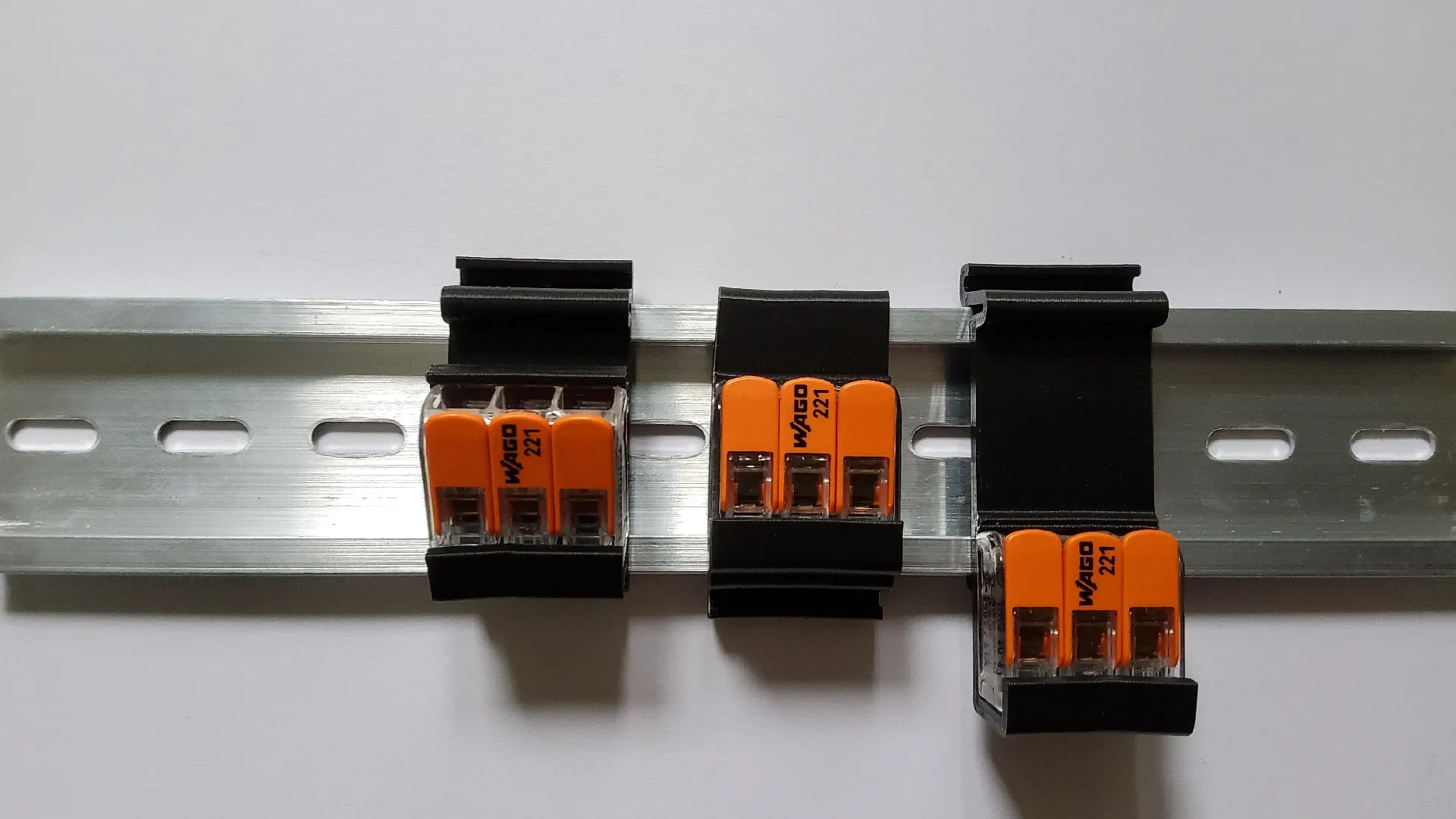

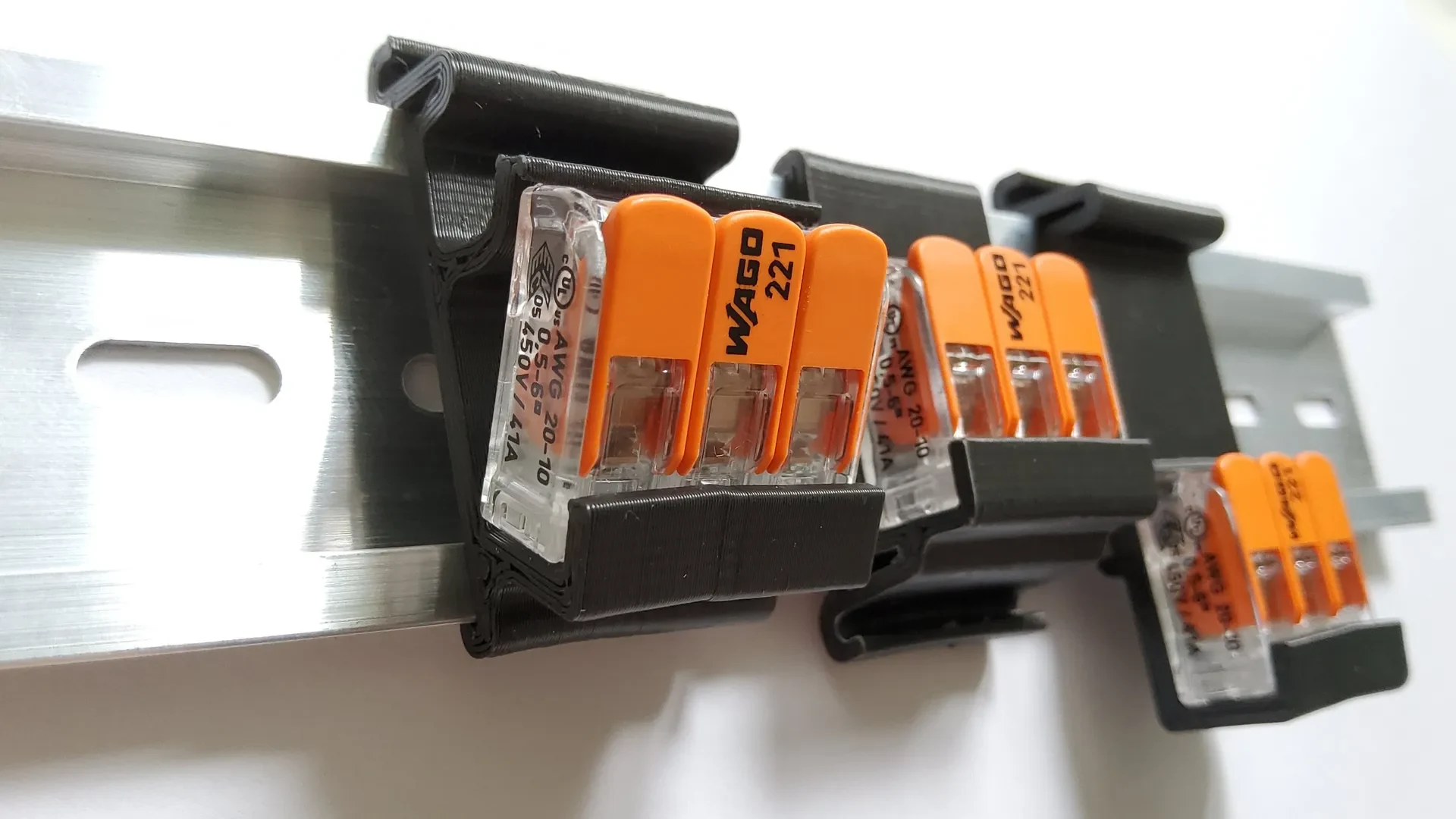

Теперь существуют три разные версии для 41x и 61x, которые можно использовать в зависимости от ситуации установки и предпочтений:

Версия под 45 градусов: аналогична оригинальной модели, с немного измененными размерами, так как у меня была проблема с тем, что рычаги Wago не всегда открываются полностью.
Версия под углом 90 градусов: эта версия спроектирована таким образом, что Wago располагается параллельно DIN-рейке. Идеально, если кабели идут прямо сверху и не могут сильно сгибаться или спереди недостаточно места.
Версия с углом 90 градусов: анал��гична версии с углом 90 градусов, но зажимы висят немного ниже.

Совет по установке

Для упрощения установки рекомендуется вставить зажим Wago сбоку. Чтобы установить держатель на DIN-рейку, сначала закрепите на месте небольшой нижний зажим. Затем легким нажатием отвертки закрепите верхний крючок на месте.
