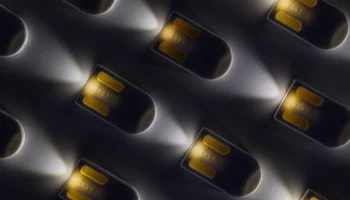

1P Фонарик

Простая конструкция фонаря, выполненная одним элементом без необходимости поддержки при печати. Подходит для широкого ряда светодиодов типа 5 мм с длиной выводов от 22 до 29 мм.

Как собрать

Подогните ножки светодиода наружу под углом около 30 градусов. Затем вставьте светодиод ножкой вперед так, чтобы выводы выступали из батарейного отсека. Совместите светодиод с центральной канавкой. Расположите длинный вывод сверху, короткий — снизу (сторона без отверстий). Нажмите светодиод полностью вниз. Далее вставьте батарею CR2032 целиком. Убедитесь, что выводы светодиода не зацепились за батарею.

Использование

Нажимайте на длинный вывод светодиода, чтобы включить свет. Чтобы выключить, отпустите вывод. Также можно прижать вывод сбоку под углом, удерживая контакт с батареей и оставляя свет включенным без постоянного нажатия.
