Воздуховод Qidi Plus 4 Hotend
Обновление от 20.05.26
Я создал новую модель для версии этого воздуховода Phaetus Conch, поэтому он подойдет без необходимости заставлять горячий конец за исходную версию воздуховода. Новую версию можно найти здесь.
Обновление от 11.03.25
Я сделал переработанную версию «V5». Эта модель имеет немного большую утопленную область, что позволяет использовать головку болта высотой 3 мм и диаметром 6 мм.
После того, как во время печати PETG я столкнулся с еще одним засорением сопла, вызванным перегревом, на моем новом Qidi Plus 4, я решил провести расследование и посмотреть, смогу ли я найти решение.

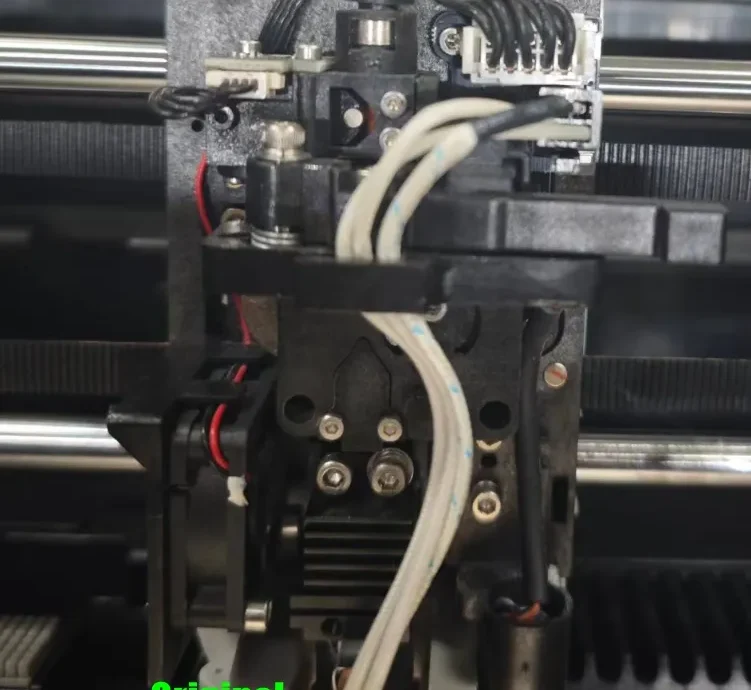

Стандартный хотэнд имеет вентилятор, направляющий поток воздуха в сторону радиатора на расстоянии, при этом поток воздуха не направляется конкретно на радиатор хотэнда. Зазор между вентилятором и радиатором достаточен для того, чтобы горячий ��оздух вокруг нагревательного картриджа всасывался в поток, направленный на радиатор, а это неоптимально для охлаждения радиатора, что помогает предотвратить утечку тепла.
Печать с открытой вентилируемой и закрывающейся стойкой или со снятой крышкой и открытой дверцей не имела никакого значения. У меня было несколько засоренных сопел с одной и той же деталью, напечатанной PETG.

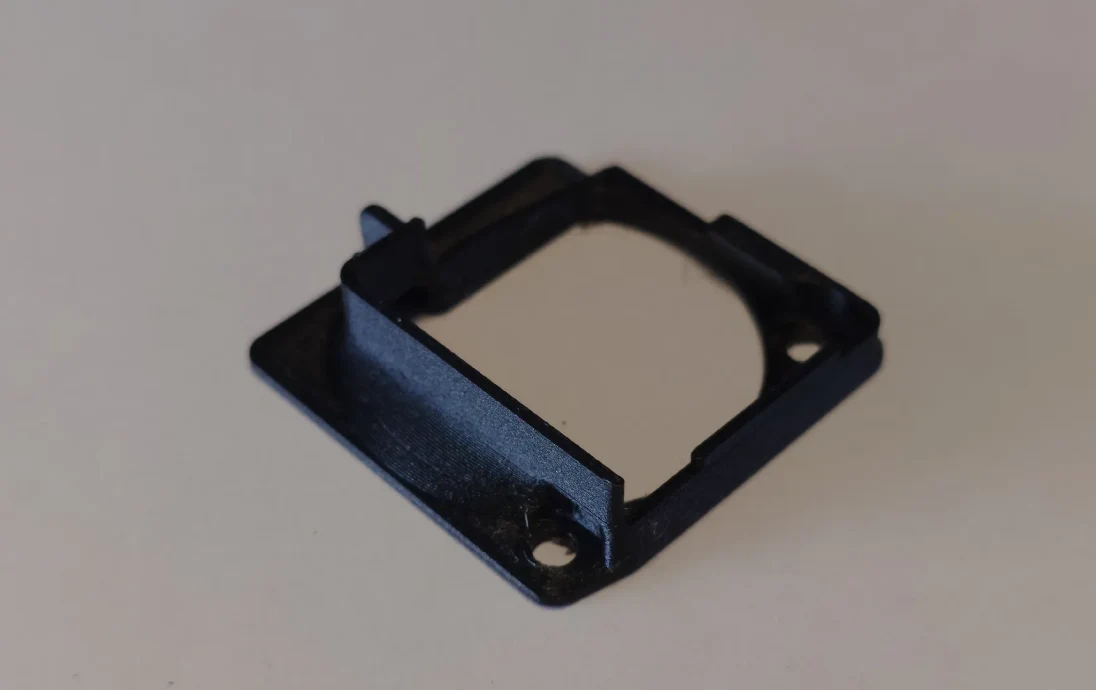

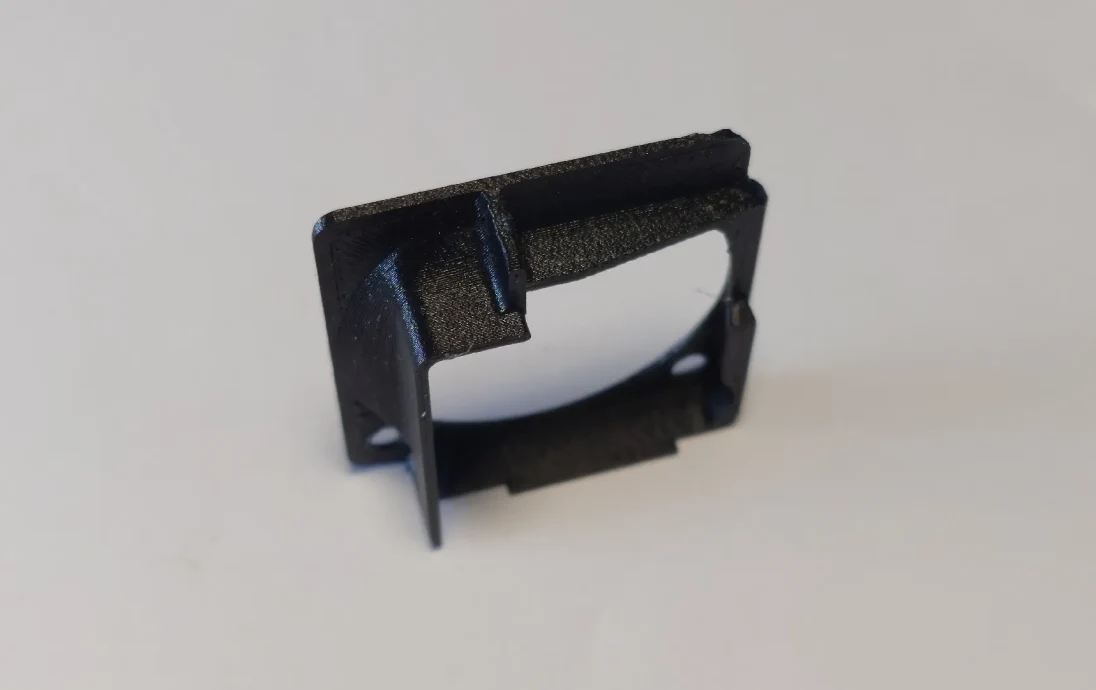

Я спроектировал этот небольшой воздухово��, чтобы закрыть зазор между вентилятором и радиатором. Воздух течет непосредственно от вентилятора на радиатор, обеспечивая гораздо лучшее охлаждение. Принтер только что закончил 22-часовую печать PETG с прикрепленным воздуховодом, напечатав ту же деталь, которая ранее имела засоры из-за теплового потока, и завершилась без каких-либо проблем или засоров.
Для этого воздуховода вам потребуется открутить 2 болта, которыми кронштейн вентилятора крепится к каретке хотенда. После того, как вы открутили вентилятор от задней панели, будьте осторожны, чтобы не повредить провода вентилятора. Вы можете использовать оригинальные винты, чтобы закрепить кожух вентилятора и вентилятор обратно на кронштейне. Вместо оригинальных саморезов я использовал 2 болта с шестигранной головкой м3 — 16 мм, чтобы закрепить воздуховод и вентилятор на кронштейне. Не нужно сверлить или нарезать резьбу в отверстиях, я смог просто вкрутить болты в существующие отверстия.

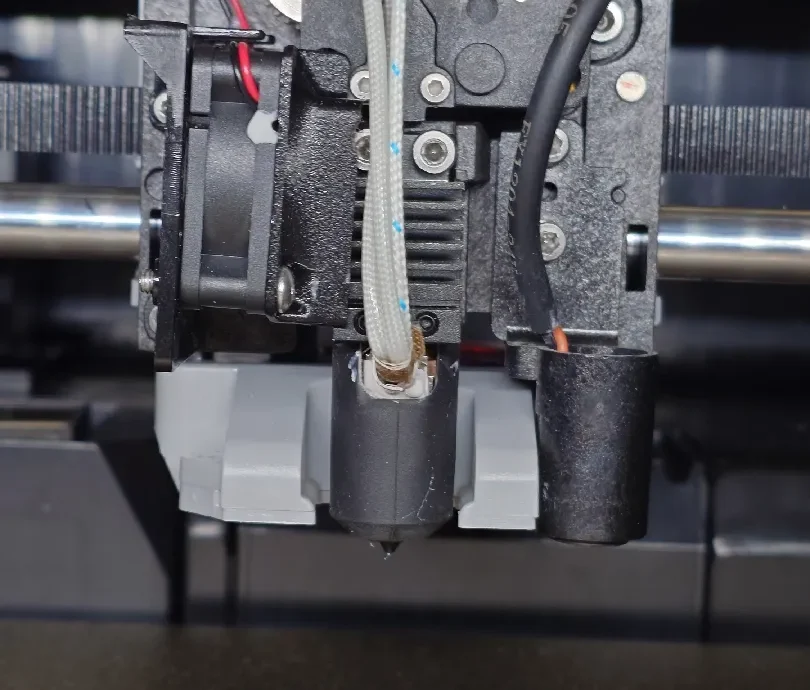

Снова прикрепите вентилятор + кронштейн обратно на каретку и установите на место переднюю крышку.
Я напечатал деталь в PETG-cf для лучшей термостойкости. Хотя он хорошо работает при печати PETG, PLA и, скорее всего, ASA и ABS, этого недостаточно для печати такими материалами, как PPS-cf или PEEK.
В идеале вы хотите, чтобы это было напечатано на нити с очень высокой температурой стеклования, поскольку у этого принтера есть горячий конец, который может достигать температуры до 370C.
Идеальным материалом для этого на ум приходит PPS-cf.
Первый слой 0,2, последующие слои 0,12.
размер сопла 0,4 с толщиной стенки 0,4
3 стены
5 верхних и нижних слоев
Необходимое дополнительное оборудование:
2 болта с шестигранной головкой, м3, 16 мм.
