Цепной меч Warhammer 40K - моторизованная, рабочая цепь....
Демо-видео: https://www.youtube.com/shorts/SAGhfzj7YHM

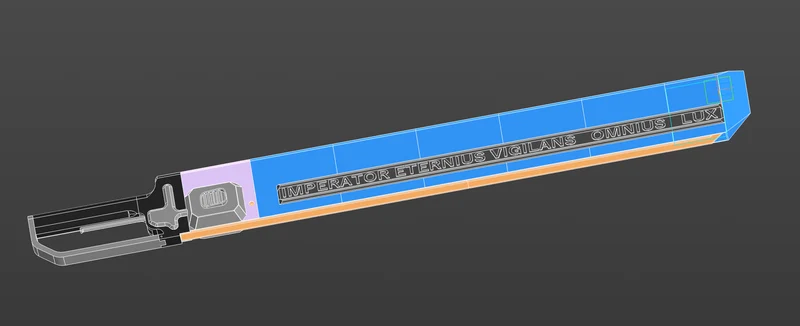

Основной каркас конструкции вырезан из фанеры толщиной 4 мм на углекислотном лазерном резаке. Файл DXF для резки находится по адресу rama_cut2.dxf.
Рама скреплена болтами М4. Для дополнительной жесткости используется квадратный алюминиевый профиль 20х20 мм. Рукоять усилена стержнем с резьбой М6, затянутым гайками с обоих концов.

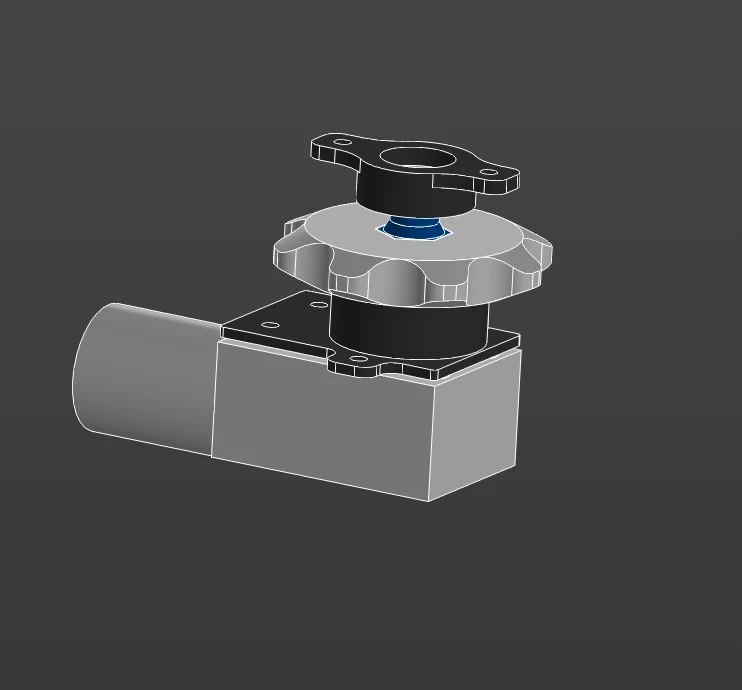

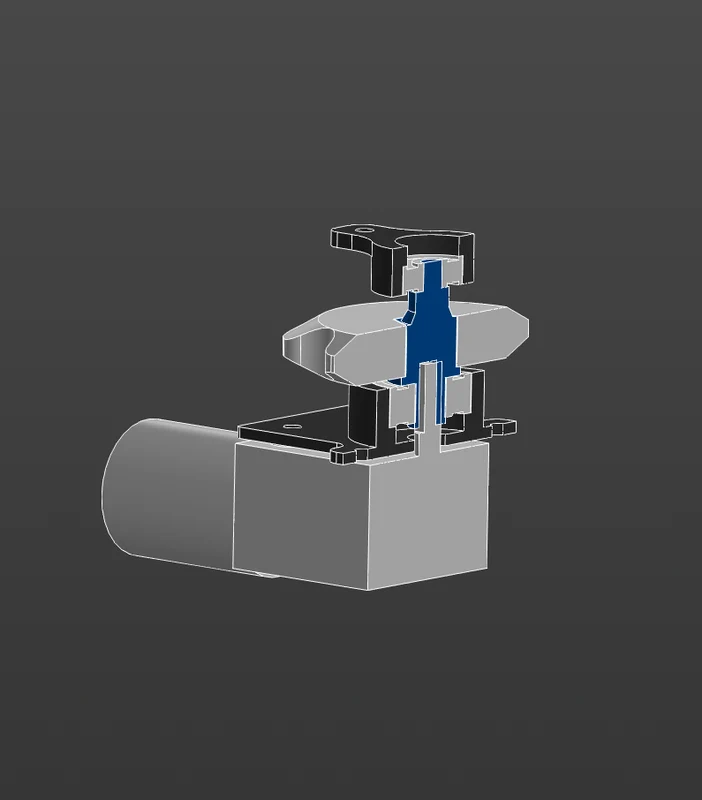

Коробка передач и привод
Двигатель: мотор-редуктор JGY-370, 55 об/мин.
Подшипники коробки передач: 608ZZ и 625ZZ.
Подшипник натяжной звездочки: 625ZZ
Спецификация (оборудование):
| Часть | Спецификация/Размер |
|---|---|
| Лист фанеры | 4 мм (лазерная резка) |
| Алюминиевый квадратный профиль | 20×20 мм |
| Резьбовой стержень | М6 |
| Орехи | М6 |
| Болты | M4 (различная длина) |
| Подшипники | 22809, 625ZZ ×3 |
| Мотор | JGY-370 55 об/мин |
| Батареи | 18650 ×2 |
| Зарядная плата | USB-тип-C |
| Повышающий преобразователь постоянного тока в постоянный | — |
| модуль переключателя MOSFET | — |
| Концевой выключатель | — |
⚡ Электроника
2 литий-ионных аккумулятора 18650
Зарядная плата USB Type-C
Повышающий преобразователь постоянного тока в постоянный
Модуль переключателя MOSFET
Спусковой крючок: простой концевой выключатель (микропереключатель), установленный на штырях под спусковым крючком.
Настройки 3D-печати:
Сопло: 0,4 мм
Высота слоя: 0,2 мм
Заполнение: 15-20%
Поддерживает: да (где необходимо)
Примечание. Это фанатская модель для личного использования. Warhammer 40,000 является собственностью Games Workshop. Будьте осторожны с движущейся цепочкой — модель — это реквизит, а не игрушка.
