Материнская плата на DIN-рейке COOLBAR! Прикрепите модуль..

… Пожалуйста, не забудьте поставить лайк и опубликовать модель, мне бы хотелось увидеть ваши отпечатки!

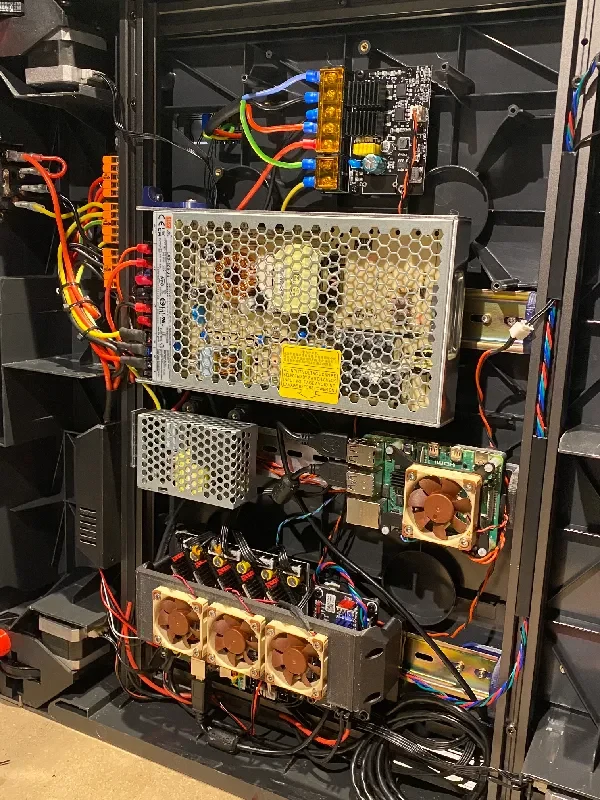

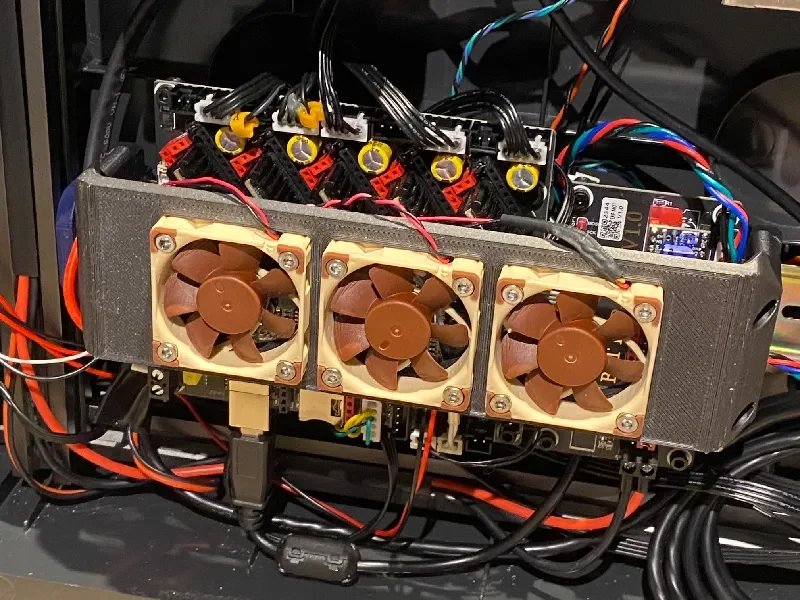

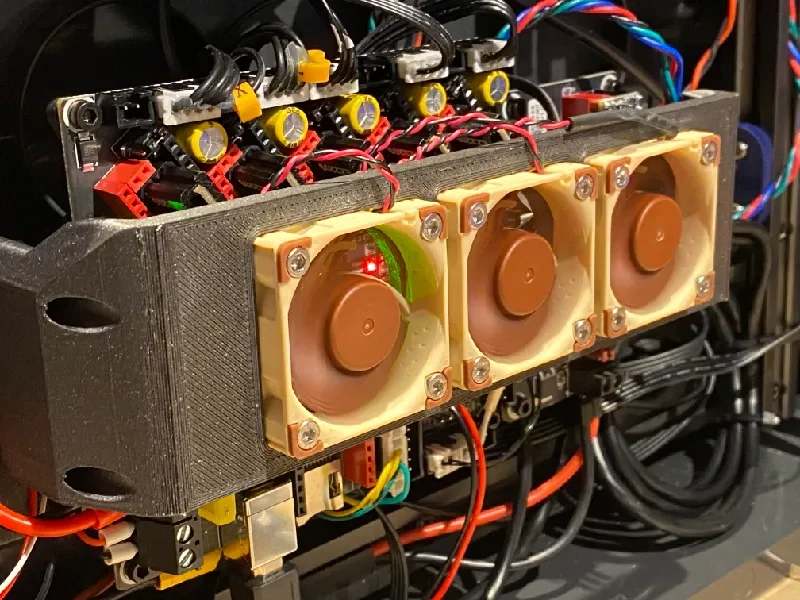

В COOLBAR используются 3 осевых вентилятора 4010 для охлаждения всего, что под ними поместится.

Блоки питания, материнские платы, твердотельные накопители Rpi… что угодно! Они достаточно большие для SKR 3 ZE с дополнительной платой EXP MOT или материнской платы Octopus Pro.

Распечатать:

Печать лицевой стороной вниз с автоматическими опорами для деревьев! Убедитесь, что у вас хорошие настройки поддержки. НЕ оставляйте плохой отзыв, потому что вы не можете удалить СВОЮ поддержку!

используйте ASA/ABS или лучше. PETG одним нажатием.

Вам понадобится:

12 тепловых вставок M3 Voron BOM

16 болтов M3 12 мм с цилиндрической головкой

Эта модель предназначена для использования с монтажным зажимом на DIN-рейке. Распечатайте 2 из них!

https://github.com/VoronDesign/Voron-2/blob/Voron2.4/STLs/Electronics_Bay/pcb_din_clip_x3.stl

Установите эти зажимы на нижнюю часть ножек COOLBAR и закрепите их на любой DIN-рейке!

ЛЮБЫЕ ПРОБЛЕМЫ ИЛИ ИЗМЕНЕНИЯ… дайте мне знать!
