Источник:

www.printables.com

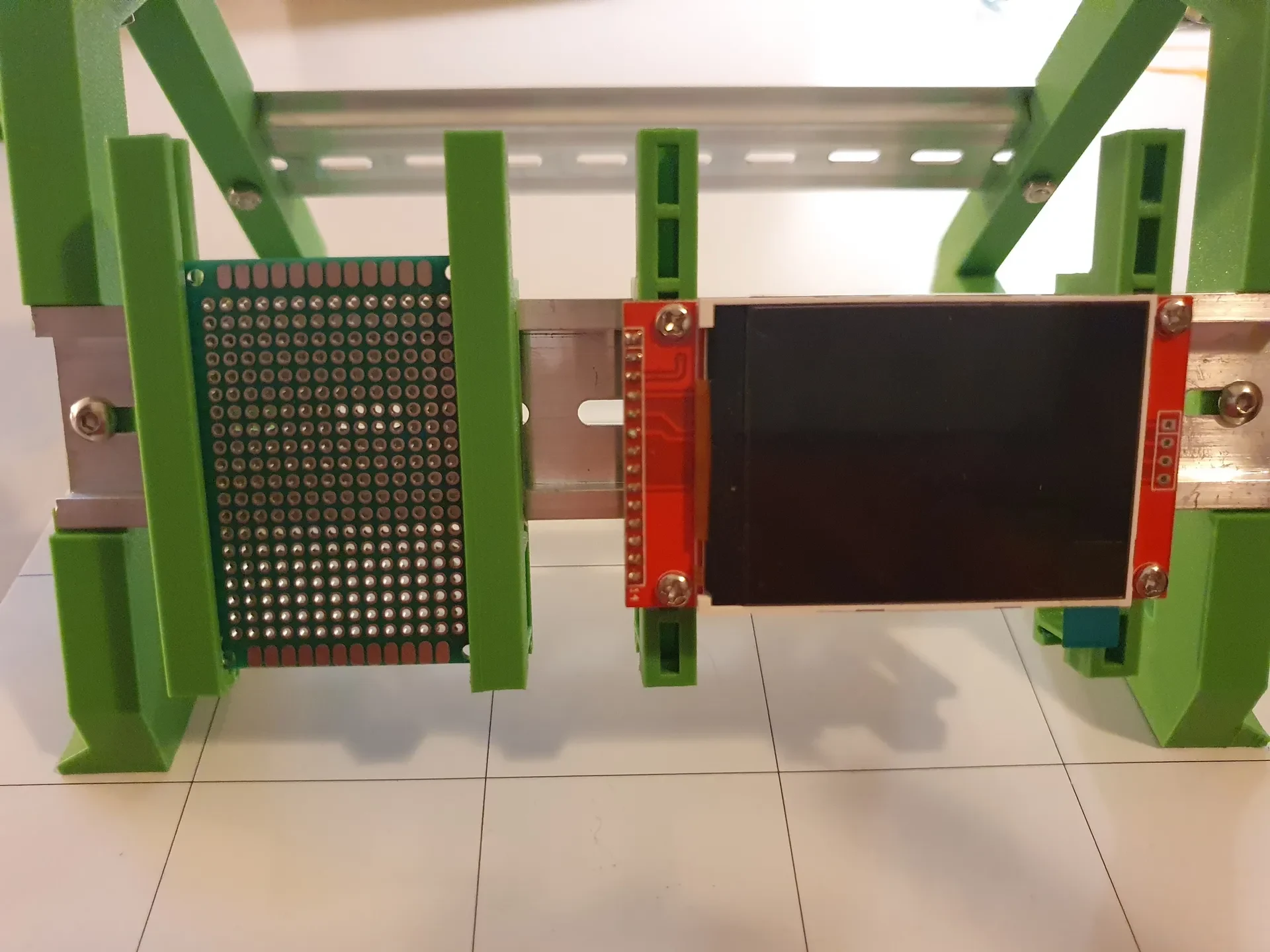

Я использовал базовую версию печатной платы для монтажа на DIN-рейку (Wago 280) от @Fritzinator и добавил два варианта:

Версия с зажимом: вы можете использовать эту версию, чтобы просто зажать печатную плату между собой (есть левая и правая версии).

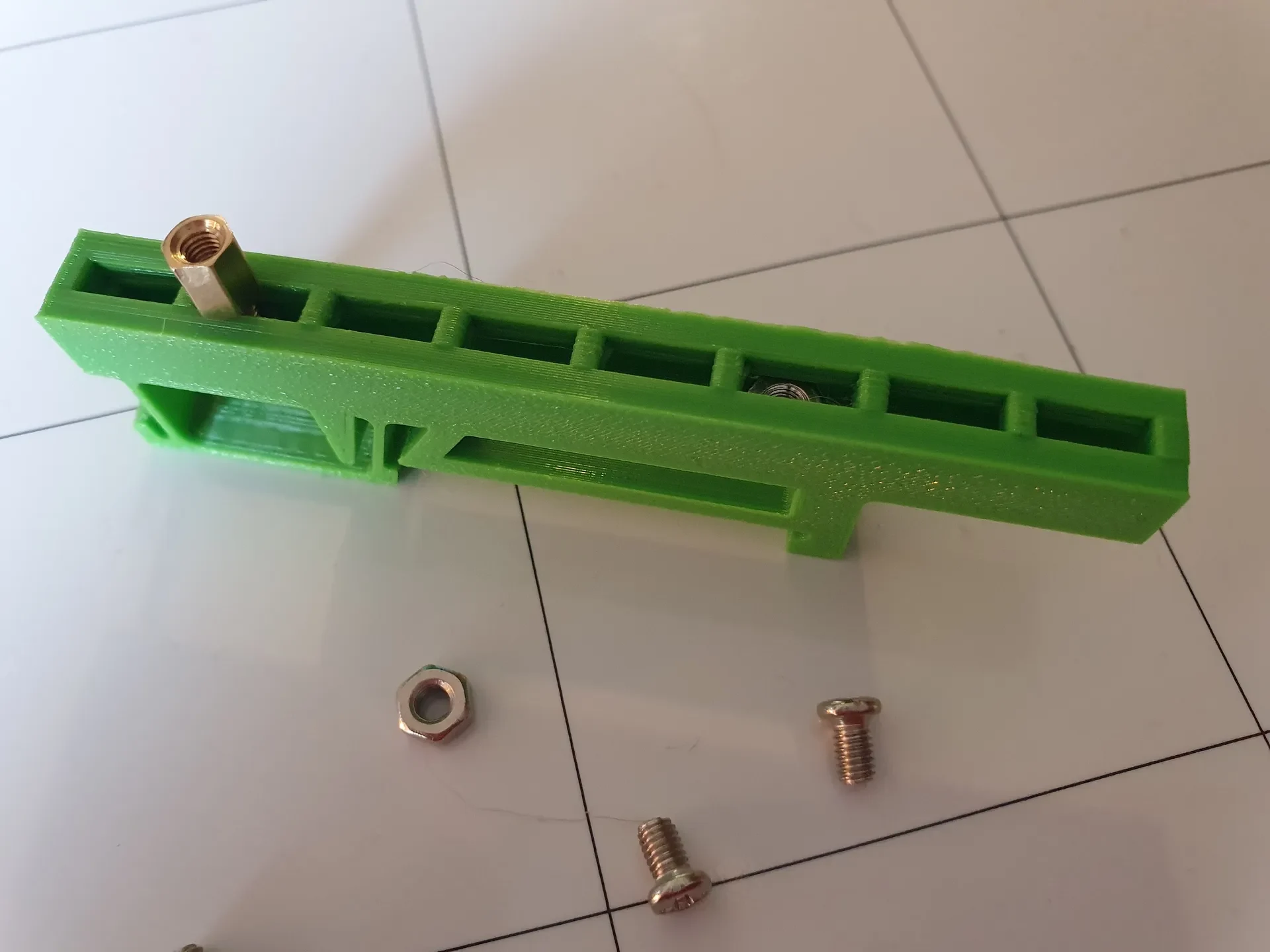

Версия с шестигранным болтом: вы можете вставить шестигранные болты M3, если вам нужен более безопасный способ крепления печатной платы.

Совет: очень хорошо работает с этой подставкой на DIN-рейку.

Настройки печати

Я использовал следующие настройки материала и печати, которые мне очень подходят. PLA делает крепления очень прочными, но при этом их легко монтировать и снимать.

Материал PLA или PETG.
Размер сопла 0,4 мм
Высота слоя 0,2 мм
Периметры 3
Заполнение 20%
Поддерживает Нет
Глажение Да, только верхняя поверхность
