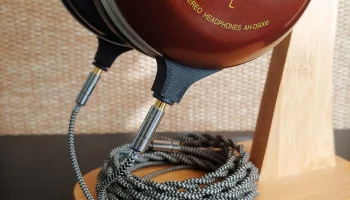

Съемный кабель для наушников Denon/Fostex/E-MU, мод, адап..

Резюме:

Я разработал этот мод, так как хотел иметь возможность заменить кабель на своих Denon D2000 и D5000, но не хотел постоянно модифицировать раму, перегородку или динамик. Это позволило бы мне вернуться к столь желанному стоковому кабелю.

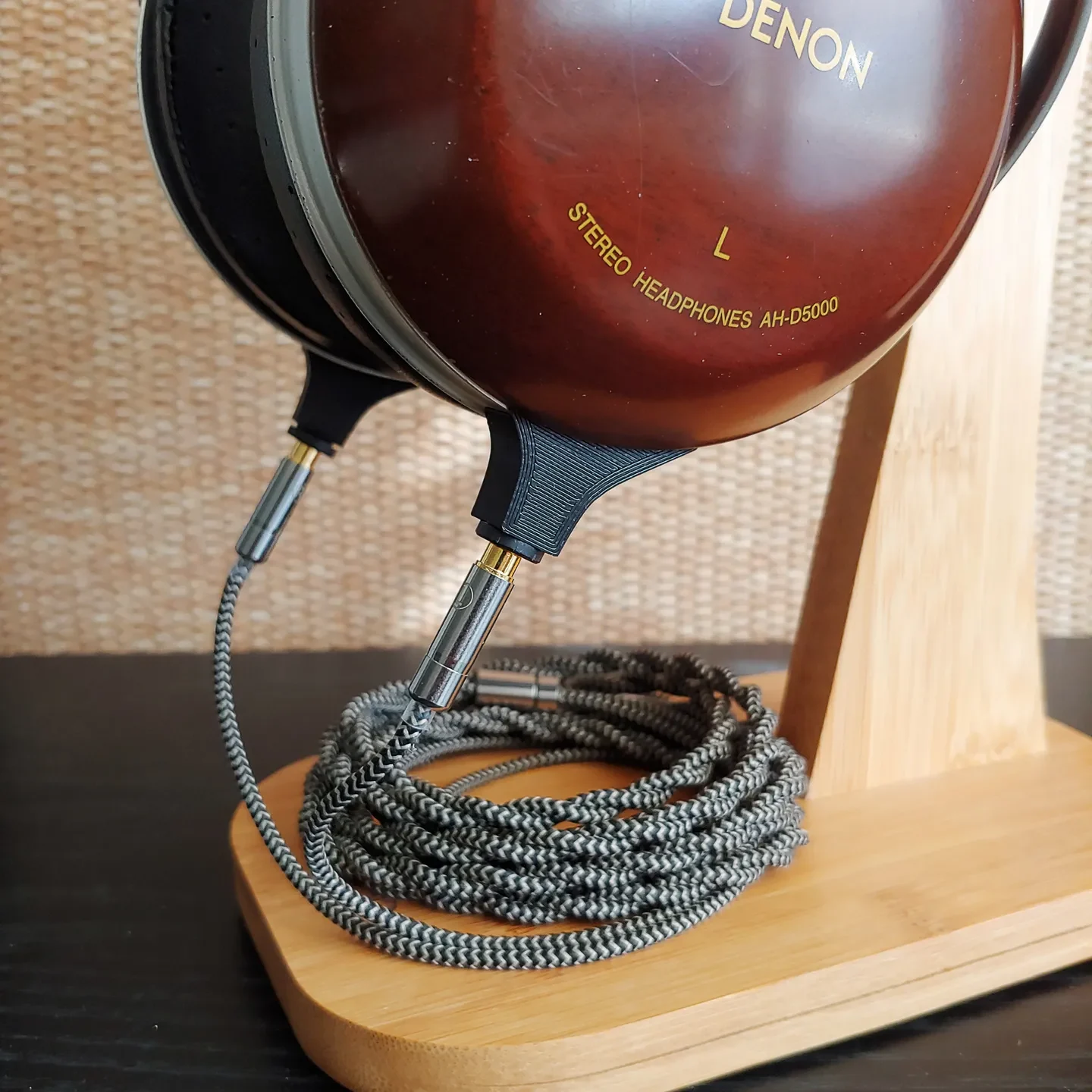

Прилагаемые файлы STL предназначены для установки на передний разъем 3,5 мм, такой как этот или этот. Я врезал свой прямо в необработанный пластик, и он держится довольно хорошо, клей не требуется. Я также включил файл OBJ, в котором нет отверстия для разъема, поэтому вы можете вырезать свое собственное отверстие, если используете другой разъем. Однако имейте в виду, что из-за того, как он крепится к раме, для его работы необходимо либо использовать передний домкрат, либо удерживать его клеем.

ВНИМАНИЕ: ДЕЛАЙТЕ ЭТО НА СВОЙ РИСК. Я НЕ НЕСУ ОТВЕТСТВЕННОСТИ ЗА ЛЮБОЙ УЩЕРБ, ПРИЧИНЕННЫЙ ПРИ ПРИМЕНЕН��И ЭТОГО МОДА. МОДИНГ НАУШНИКОВ МОЖЕТ ЕГО Испортить. ПЫТАЙТЕСЬ ТОЛЬКО ЕСЛИ ВЫ УВЕРЕНЫ В ПАЙКЕ/РАСПАЙКЕ В МАЛЕНЬКИХ МАСШТАБАХ И МОДДИНГЕ.

Рекомендации:

Распечатайте адаптер левого и правого разъема. Я использовал обычный PLA.
Полностью разберите чашки наушников, чтобы динамик отделился от рамы.
С помощью мультиметра проверьте, какой провод и паяльная площадка используются для заземления, а какие — для сигнала. Запишите результат или запишите его на диаграмме.
Отпаиваем штатный шлейф от драйвера. ПРИМЕЧАНИЕ. При распайке убедитесь, что утюг достаточно нагрет, чтобы можно было быстро отсоединить кабели от драйвера (максимум 1-2 секунды). ЕСЛИ ВЫ ПОДВЕРЖИТЕ ТОЧКИ ПАЙКИ ДРАЙВЕРА СЛИШКОМ ТЕПЛОМУ СЛИШКОМ ДЛИТЕ��ЬНО, ЭТО МОЖЕТ ОТПАЯТЬ ЗВУКОВУЮ КАТУШКУ, И ЭТО ПОВРЕДИТ ДРАЙВЕР!
Вытащите штатный трос из отверстия.
Извлеките резиновый компенсатор натяжения кабеля из отверстия (чтобы снять его, его следует протолкнуть внутрь).
Припаяйте новые провода к новому разъему 3,5 мм. Убедитесь, что они достаточно длинные, чтобы водителю было удобно доставать их после установки, и имеют обозначение, где заземление, а где сигнал. ПРИМЕЧАНИЕ. Разъем следует подключить так, чтобы он соответствовал кабелю, который вы хотите использовать с наушниками, поскольку не все двойные кабели для наушников диаметром 3,5 мм подключаются одинаково.
Используйте термоусадку, изоленту или горячий клей на проводах, чтобы полностью закрыть открытые выступы на конце разъема. ПРИМЕЧАНИЕ. ПОСКОЛЬКУ ВЫЗОВЫ РАЗЪЕМА ПРОХОДЯТ ЧЕРЕЗ ОТВЕРСТИЕ В КОРПУСЕ НАУШНИКОВ, НЕОБХОДИМО УБЕДИТЬСЯ, ЧТО ПРОВОДА НЕ ЗАКОРОТАТСЯ НА МЕТАЛЛИЧЕСКОМ РАМКЕ ИЛИ ДРУГ С ДРУГОМ, ПОТОМУ ЧТО ЭТО МОЖЕТ ПОВРЕДИТЬ УСИЛИТЕЛЬ И/ИЛИ НАУШНИКИ!

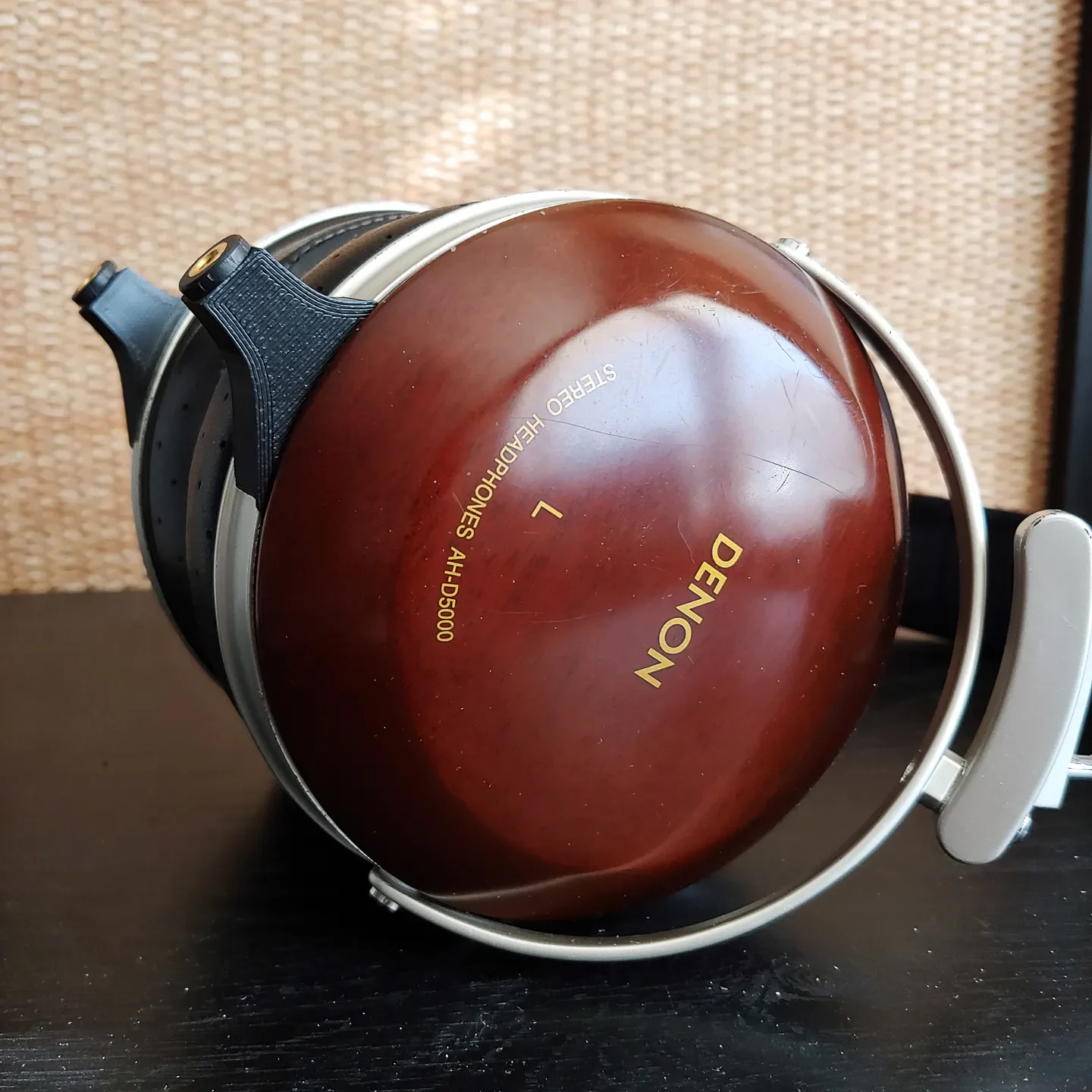

Прикрепите напечатанную на 3D-принтере деталь к раме наушников, совместив отверстия. Убедитесь, что вы используете правильную сторону, чтобы домкрат был направлен вперед. ПРИМЕЧАНИЕ. Я использовал синюю палочку, чтобы зафиксировать ее на раме и совместить отверстия. После того, как разъем установ��ен и наушники собраны, он становится довольно прочным, поэтому мне не потребовалось использовать постоянный клей (но я оставил немного синего материала на внутренней стороне рамы, чтобы он удерживался).
Пропустите провода/разъем через отверстие адаптера снизу адаптера. Убедитесь, что он не зацепился за отверстие в рамке наушников.
Осторожно вкрутите разъем в адаптер, убедившись, что он вставлен правильно и провода не перекручиваются и не оголяются, чтобы не закоротить р��му. ПРИМЕЧАНИЕ. Мне пришлось использовать плоскогубцы, чтобы повернуть его примерно на полпути, так как пальцами было невозможно схватить его, и было сильное сопротивление. Если вы сделаете это, обязательно защитите конец домкрата, чтобы он не был поврежден плоскогубцами. В зависимости от допусков вашего принтера и размера гнезда вам может потребоваться закрепить его в гнезде с помощью клея, если отверстие слишком велико, или распечатать его с отв��рстием большего размера (или высверлить его), если оно слишком маленькое.
После успешного ввинчивания дважды проверьте с помощью мультиметра, что провода не закорачиваются друг на друга или на раму.
Припаяйте соответствующие провода к драйверу.
Проверьте мультиметром и кабелем, который вы собираетесь использовать с наушниками, подключенными к только что установленному разъему, и убедитесь, что все точки пайки правильны и ни один провод не закорочен.
Соберите чашку заново.
Повторите вышеуказанные действия для другой стороны.
Тест йо
