Запрессовка сальника переднего распредвала Volvo VVT (999..

Общий

Запрессовка уплотнений распределительного вала может быть сложной задачей, и если они не будут вдавлены на нужную глубину или вдавлены криво, они дадут течь. Раньше Volvo производила специальный инструмент (9995718 или 999 5718), но его трудно достать, а если и можно, то очень дорого.

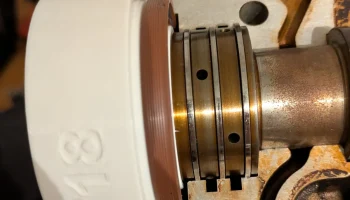

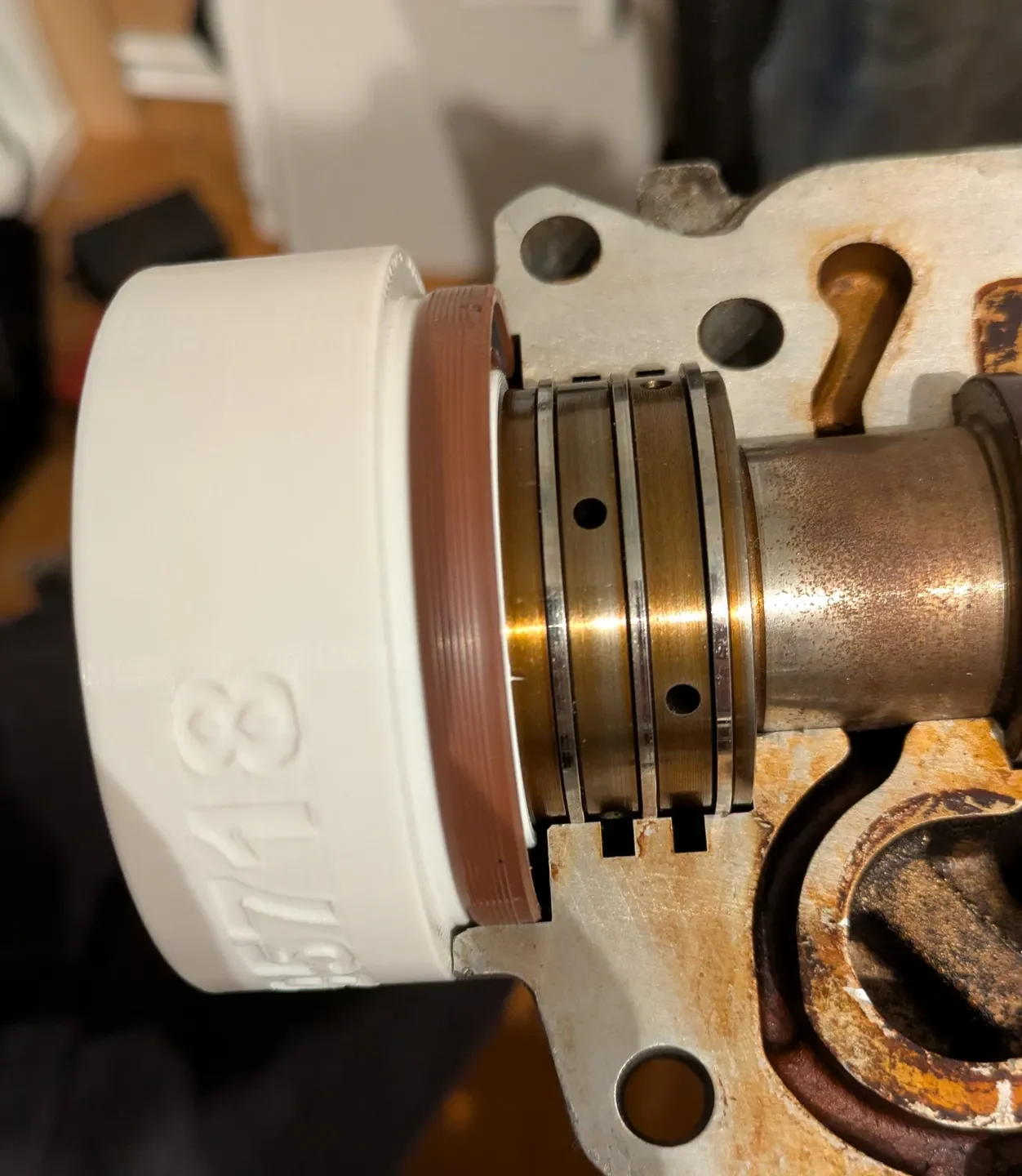

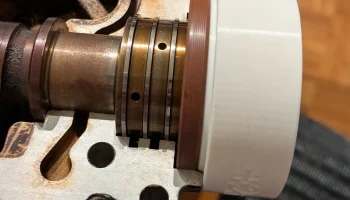

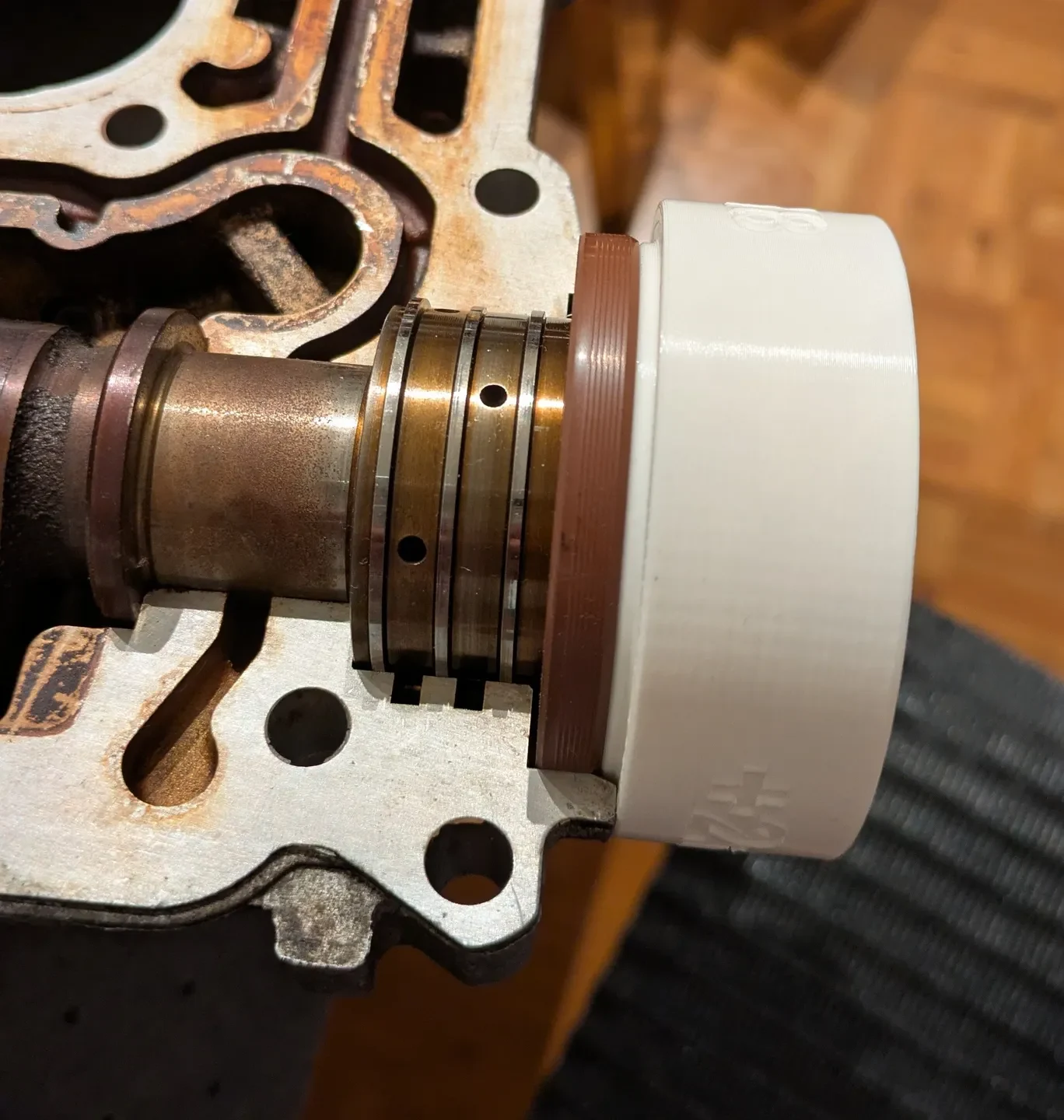

Я провел измерения на самой головке блока цилиндров, чтобы перепроектировать размеры инструмента, поскольку у меня его тоже не было. Этот инструмент вдавит уплотнение кулачка на нужную глубину и обеспечит его прямую посадку.

Версии средства установки

Заподлицо: Уплотнение должно быть установлено заподлицо с корпусом в соответствии с официальными инструкциями. Это достигается с помощью этого варианта

+1 мм: Если на кулачке имеется чрезмерная канавка износа, можно вбить уплотнение немного глубже. Официального разрешения на это в руководстве нет!

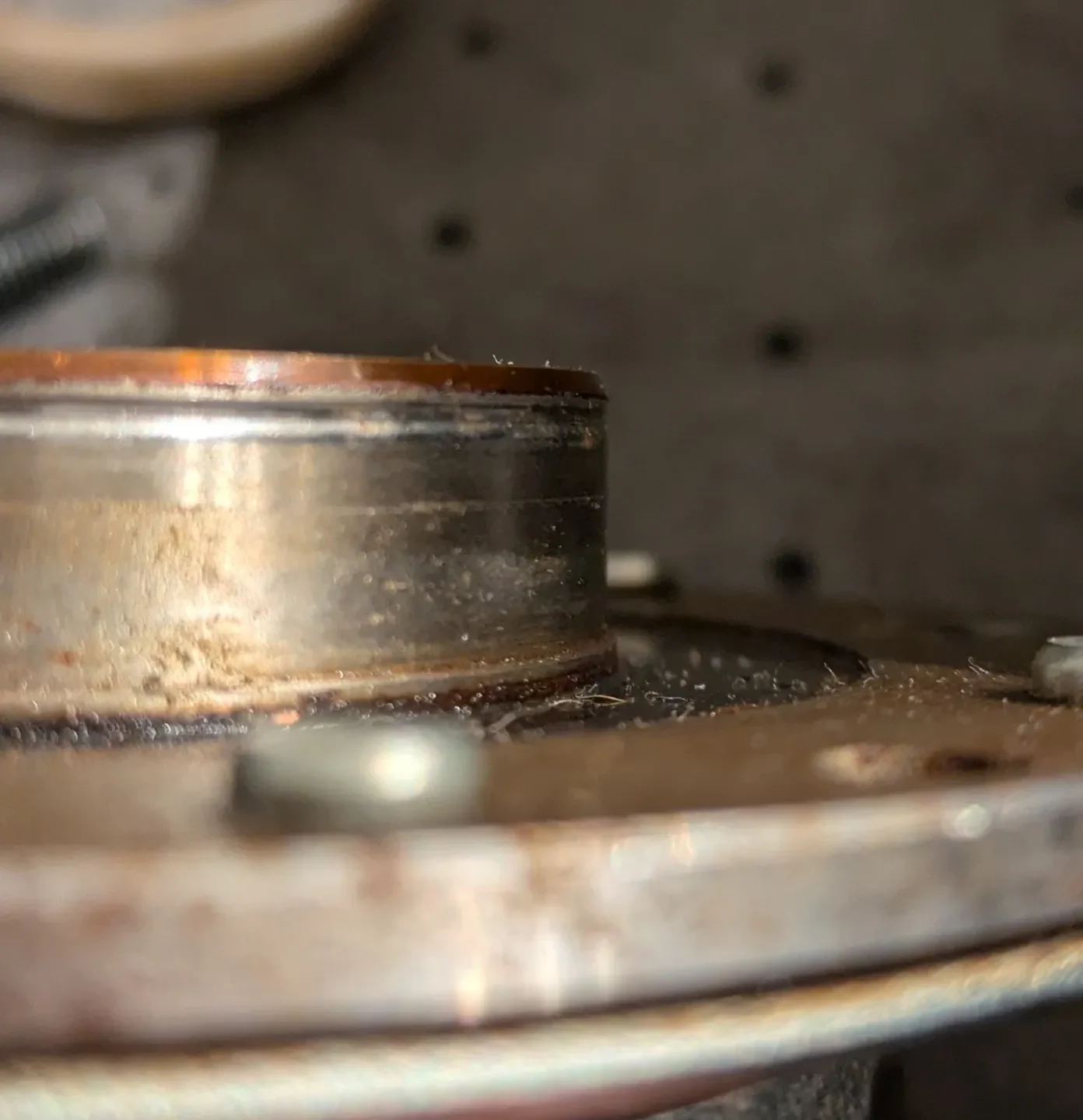

+2 мм: Еще глубже, чем версия +1 мм. Использование глубины 2 мм не рекомендуется, так как уплотнение может оказаться на фаске блока VVT и не обеспечить должного уплотнения (см. последнее изображение).

Настройки печати

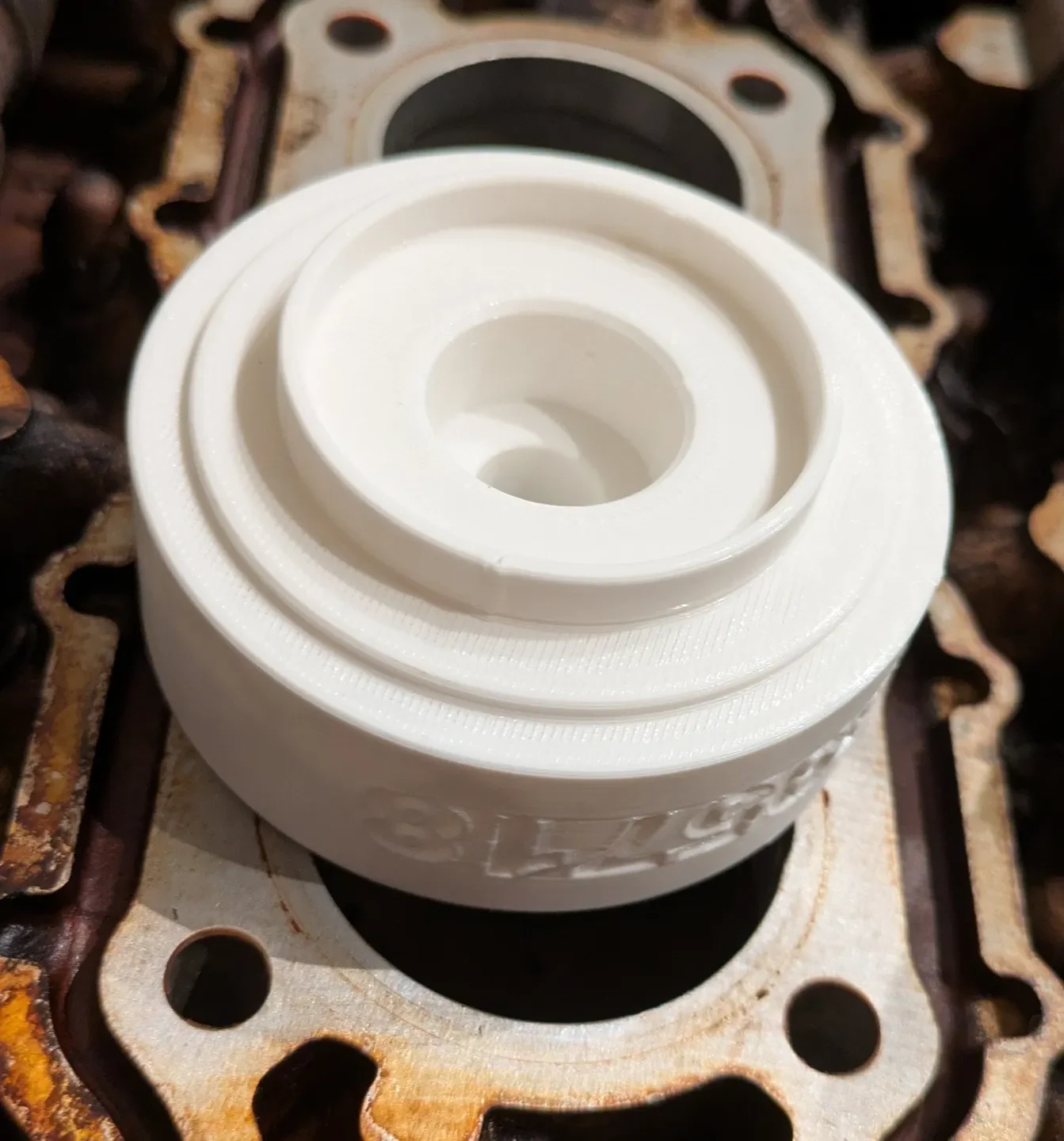

Я использовал PLA, возможно, подойдут и другие полимеры (если они твердые).

≥50% Заполнение для максимальной прочности

рекомендуется ≥3 периметров

Отверстия диаметром 7 мм для болтов могут быть тугими, возможно, вам придется их высверлить или пару раз продеть в них винты.

Дополнительное оборудование

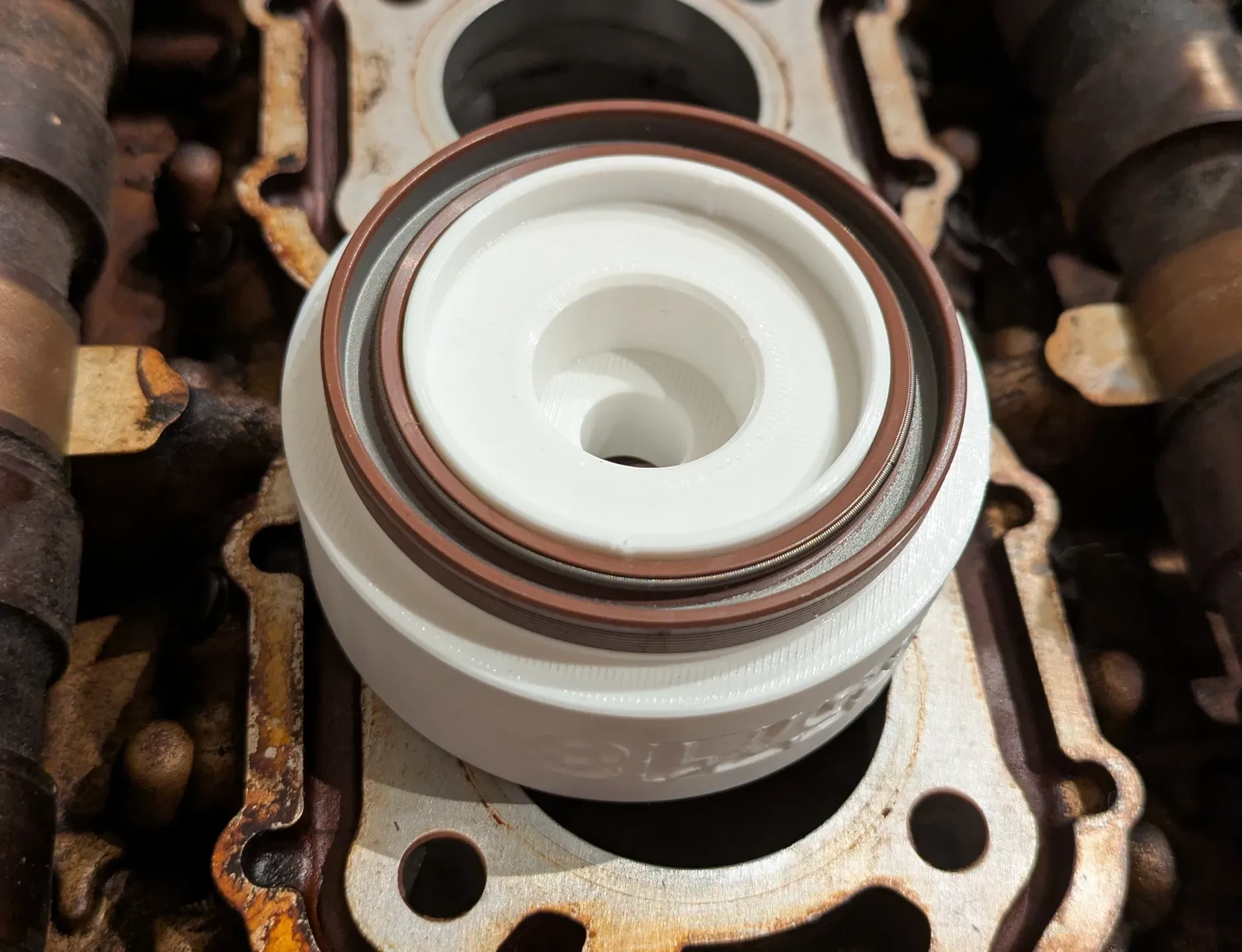

Вы можете повторно использовать оригинальные болты для запрессовки уплотнителя.

Отказ от ответственности

При использовании печатных/��ластиковых инструментов для прессования существует вероятность того, что они разобьются, сломаются и т. д. Будьте ответственны при использовании инструмента и надевайте соответствующую защиту. Я не несу ответственности за любой ущерб или травмы.

Пожалуйста, поставьте лайк и опубликуйте отзыв, если вы найдете это полезным
Изготовление этого инструмента заняло довольно много времени, поэтому, если вы занимаетесь производством инструментов и хотите заработать на этих инструментах состояние, пришлите мне немного денег на нить

Обновление 20.05.2025: Исправление фаски на инструменте диаметром 1 мм.
