Крепление Shelly Gen4 на DIN-рейку с местом для 6 зажимов..

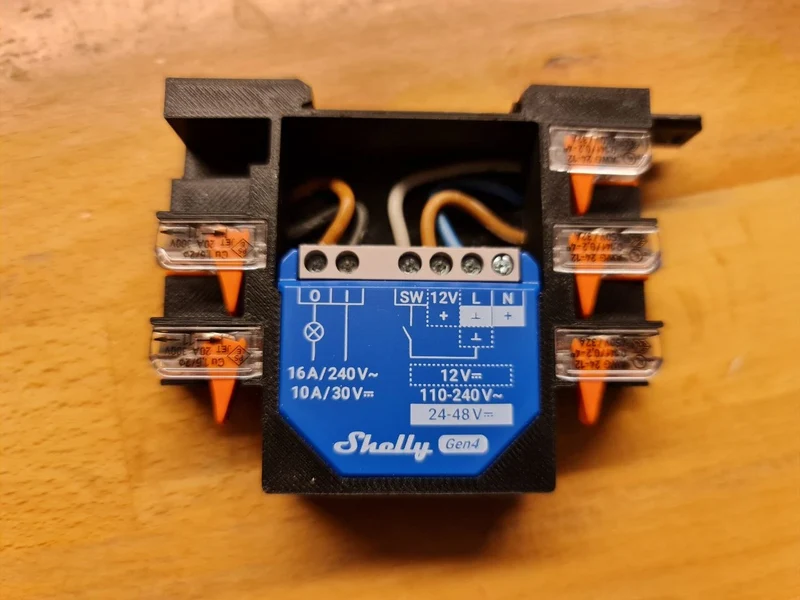

Эта модель рассчитана на одну ракушку 4-го поколения (возможно, некоторые модели 3-го поколения тоже подойдут). Ракушка удерживается на месте и никогда не упадет. Просто вставьте его и сдвиньте вперед (на моей фотографии внизу). После установки всех тросов он уже никогда не сможет сдвинуться назад. Зажимы Wago 221 удерживаются защелкивающимся механизмом. Вы можете безопасно снять их с помощью небольшой отвертки снизу каждого зажима.

Мой первый подход предусматривал полностью закрытые каналы для кабелей, но в стандартном креплении на DIN-рейку шириной всего 17,8 мм не хватило места. Я советую использовать кабели длиной около 8 см (1,5 мм² — жесткая прядь подойдет, но вы также можете использовать гибкие). Один конец кабеля можно подключить к правой стороне зажима WAGO 221. Затем защелкните зажим на месте. Проведите кабель через канал и отверстие. Отрежьте его до нужной длины и соедините с ракушкой.

Я не размещал текст типа L, N, I или O ни на одном зажимном разъеме, потому что существует множество вариантов. В моем примере изображения я думаю, что было бы неплохо разделить 12 В постоянного тока и 220 В переменного тока. Но в других сценариях необходимы другие связи. Я думаю, что лучшая идея — пометить розетки цветом кабеля. Поскольку кабель выступает из зажима на несколько миллиметров, это очень легко увидеть.

Трос можно вставить или снять, слегка потянув за рычаг зажима. Таким образом, перестановка кабелей всегда работает, если слева или справа есть другие модули.

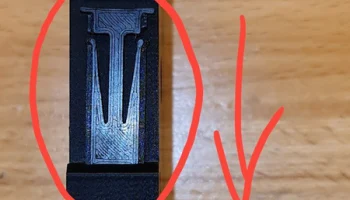

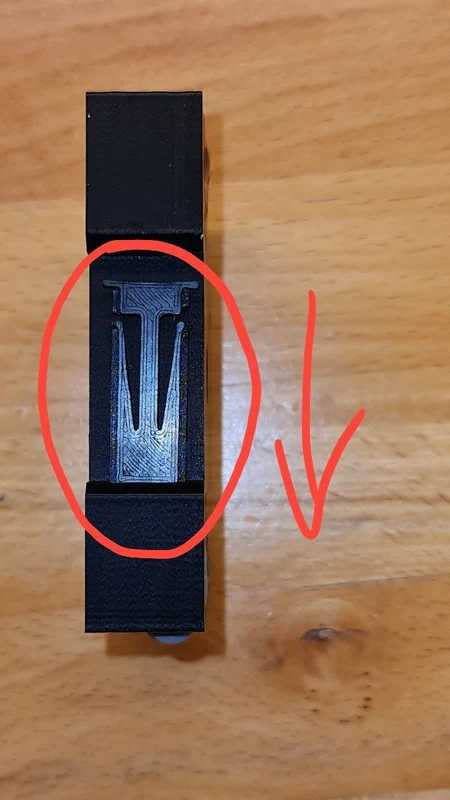

Механизм блокировки для монтажа на DIN-рейку вставляется в центр держателя Shelly и затем сдвигается вниз. Он имеет два положения фиксации (открыто и закрыто) и может выпадать вниз.

Я напечатал свой на bambu lab X1C с высотой слоя 0,12 мм без каких-либо поддержек и полей в настройках по умолчанию для этого профиля. Положите модуль и небольшой зажим на обратную сторону. Модуль предназначен для печати без каких-либо подставок.

Существует также вариант модели для терминалов WAGO с разъемами 6x3. Этот в 1,5 раза шире (26,7 мм вместо 17,8 мм).
