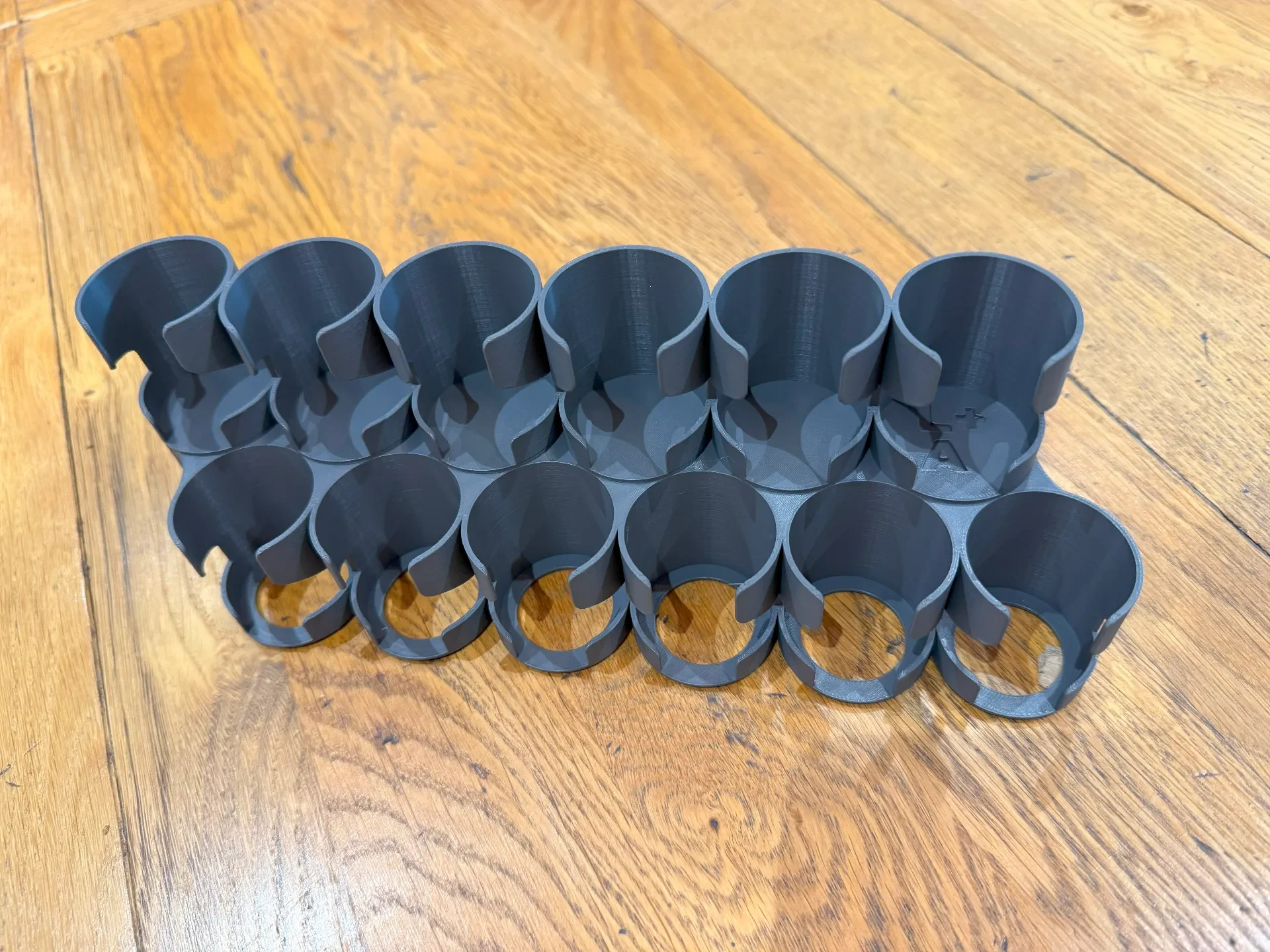

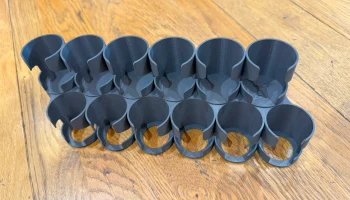

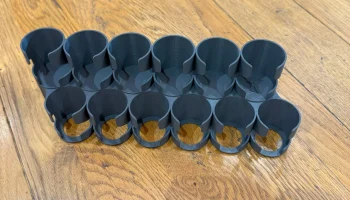

Держатель для бутылки с краской Multiboard LARGE PLUS диа..
ПРИМЕЧАНИЕ!
Я разработал несколько таких держателей, поэтому этот текст копируется и вставляется в каждый из них, чтобы ссылки работали.
Различные держатели предназначены для размещения бутылок различных размеров и изначально были разработаны специально для:
Цитадель
Бутылки с краской Вальехо
Армейская краска
Универсальные акриловые краски в стиле Amazon, такие как X-Arty.
Большие универсальные бутылки Amazon
Более тонкие бутылки
Бутылки для отжима воды
И Т. Д.!
Общие:
Это набор держателей для бутылок с краской, предназначенный для системы Multiboard:
https://www.multiboard.io/
Существует несколько типов, но ни один из них, похоже, не полностью соответствует тому, что мне нужно.
В конструкции используется болт с небольшой резьбой, доступный здесь:
https://thangs.com/designer/Multiboard/3d-model/Small%20Thread%20-%20Multipoint-1123334
«Маленькая резьба — многоточечная»
Этот набор подходит для указанной марки или размера, но, конечно, в определенной степени подойдет и для меньших диаметров.
НЕ МАСШТАБИРУЙТЕ — Розетки сзади должны находиться на расстоянии 25 мм друг от друга!
Вы можете равномерно сложить систему вертикально.
Очень прост в установке, его можно впоследствии снять и переместить без повреждений.

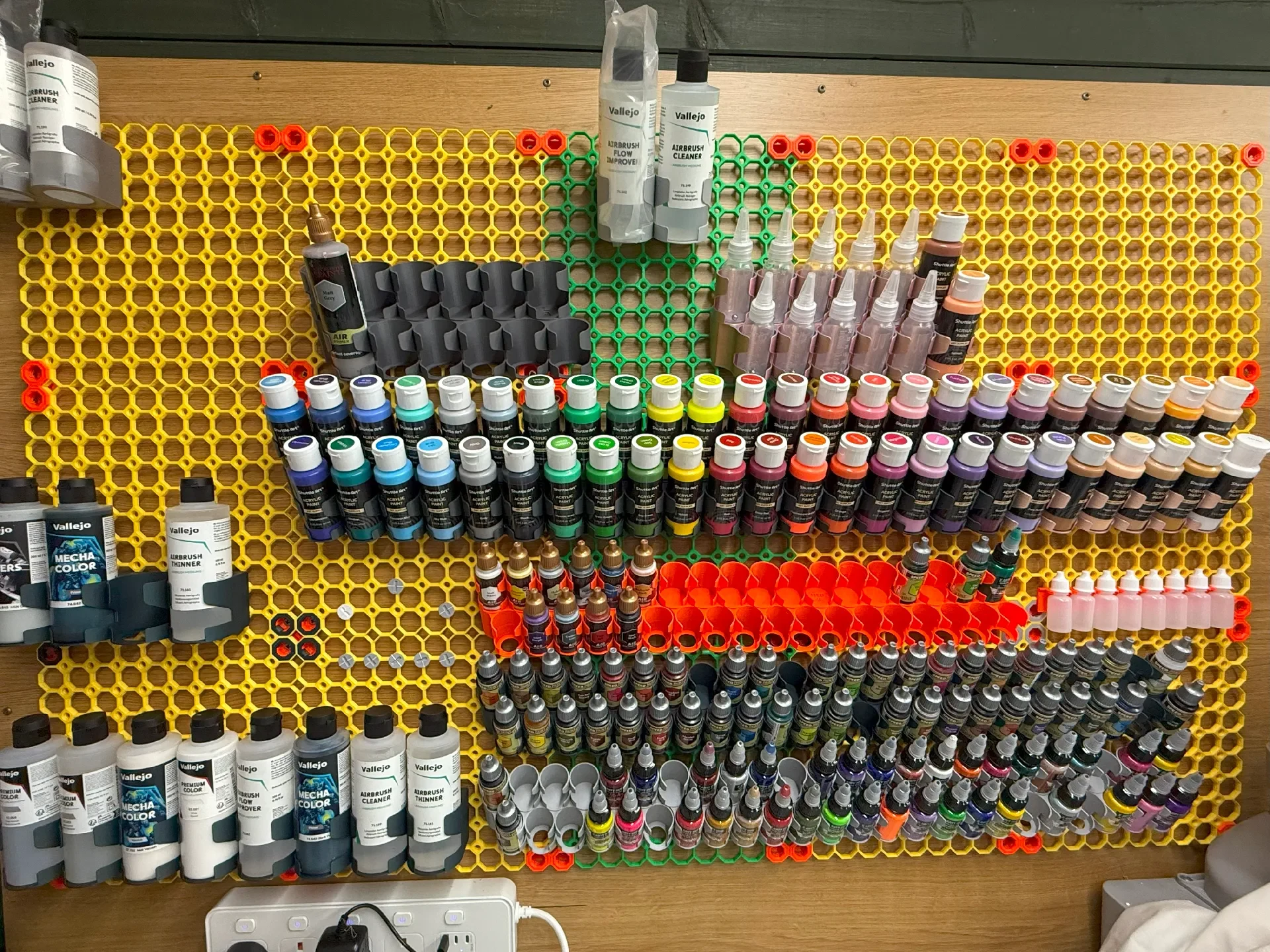

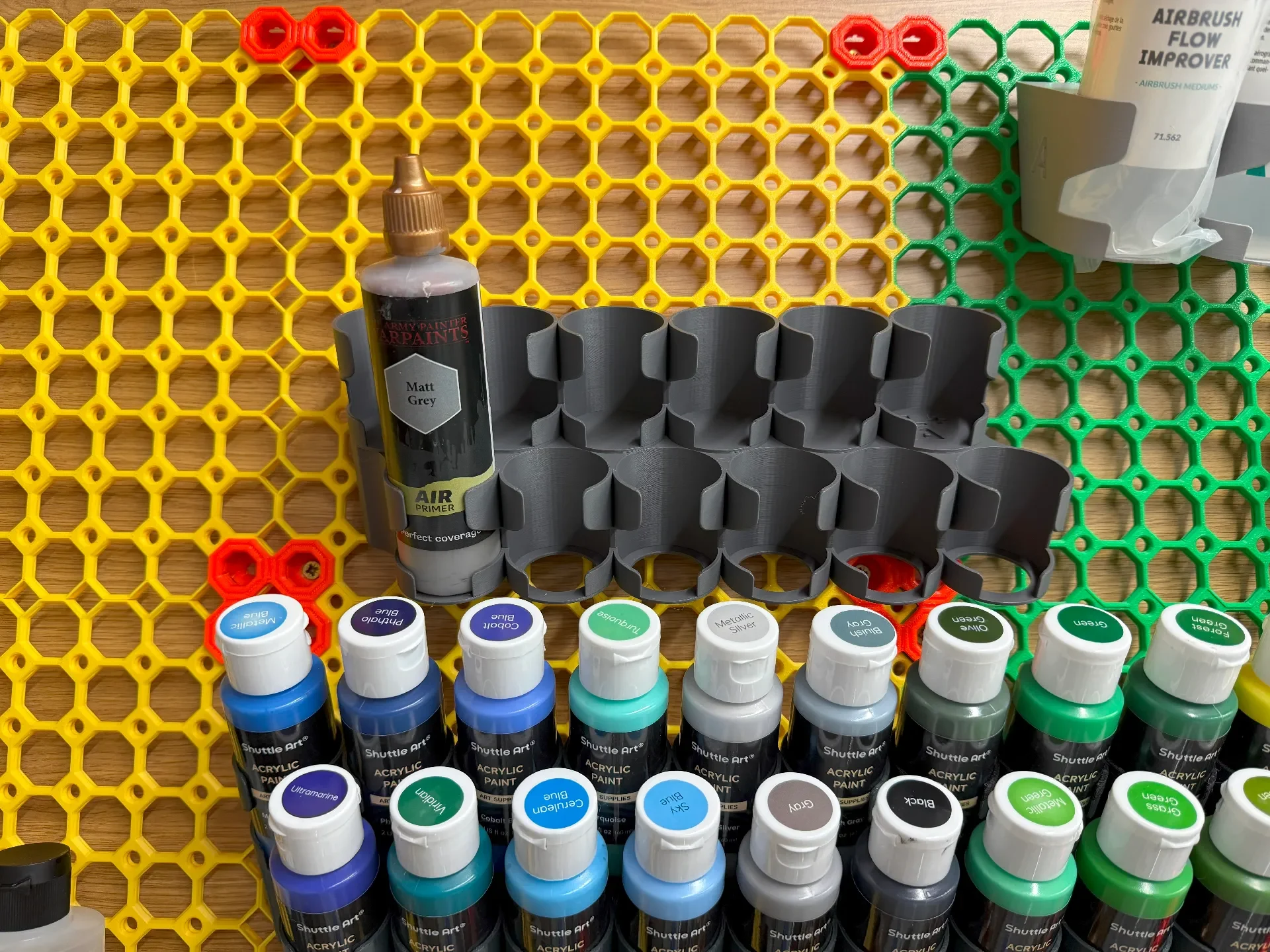

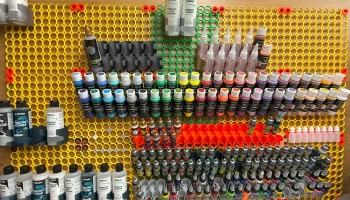

Обеспечивает превосходный визуальный макет, позволяющий легко просматривать цвета красок, этикетки и т. д. на всех выставленных бутылках. Однако, к сожалению, это побочный эффект означает, что вам понадобится больше места, чем некоторым другим системам.
Версия в бутылке MEDIUM диаметром 26,5 мм доступна здесь:
https://www.printables.com/model/1374854-multiboard-medium-265-dia-paint-bottle-holder-suit
Версия для бутылки диаметром 32 мм доступна здесь:
https://www.printables.com/model/1660501-multiboard-32mm-dia-paint-bottle-holder
Версия CITADEL диаметром 33,5 мм в бутылке доступна здесь:
https://www.printables.com/model/1399904-multiboard-citadel-335-dia-paint-bottle-holder
Версия с БОЛЬШОЙ бутылкой диаметром 35 мм доступна здесь:
https://www.printables.com/model/1388077-multiboard-large-35-dia-paint-bottle-holder
Версия в бутылке LARGE PLUS диаметром 37,5 мм доступна здесь:
https://www.printables.com/model/1398933-multiboard-large-plus-375-dia-paint-bottle-holder
Версия в бутылке LARGE ++ диаметром 41 мм доступна здесь:
https://www.printables.com/model/1710514-multiboard-41mm-dia-paint-bottle-holder
200 мл, ОЧЕНЬ БОЛЬШАЯ версия в бутылке диаметром 50 мм теперь доступна здесь:
https://www.printables.com/model/1378916-multiboard-xl-505-dia-200ml-paint-bottle-holder-su
62,5 мм в диаметре EXTRA LARGE + версия в бутылке доступна здесь:
https://www.printables.com/model/1710852-multiboard-625mm-dia-bottle-holder
Указатели установки:
Вам понадобятся как минимум два многоточечных болта/винта с небольшой резьбой, ссылка выше. При установке я обычно использую два, но подумайте о весе полного держателя: с полными бутылками и одним из держателей большего размера, возможно, стоит установить больше!
Я затянул все болты вручную, если держатели не скользят легко, просто слегка ослабьте болты. Проверьте уровень держателя, когда вы считаете, что он установлен правильно.
Болты расположены в маленьких ромбах, встроенных в основные детали Multiboard.

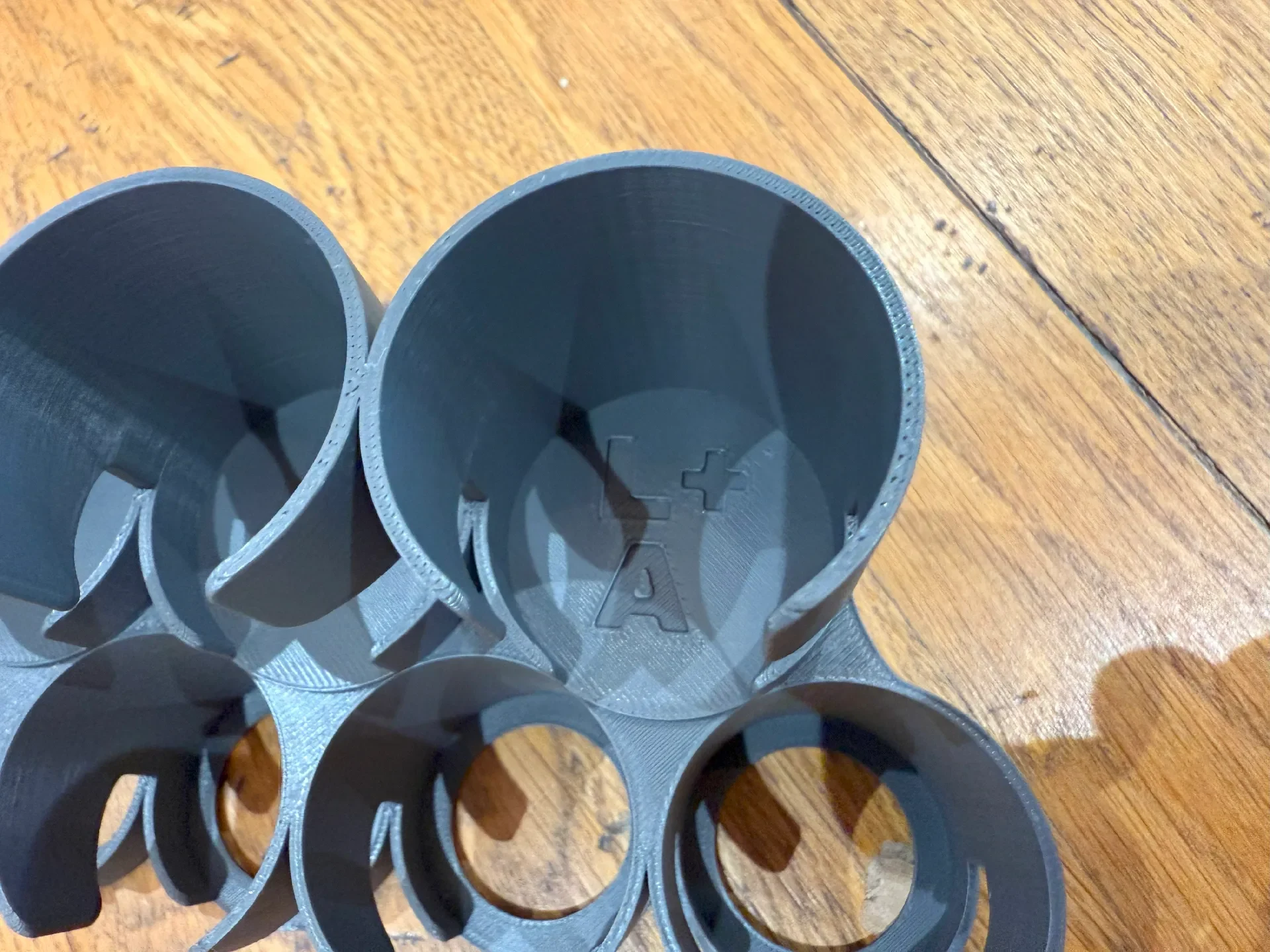

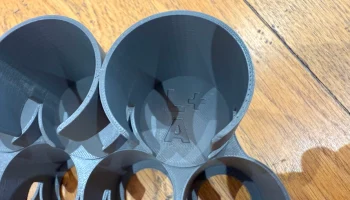

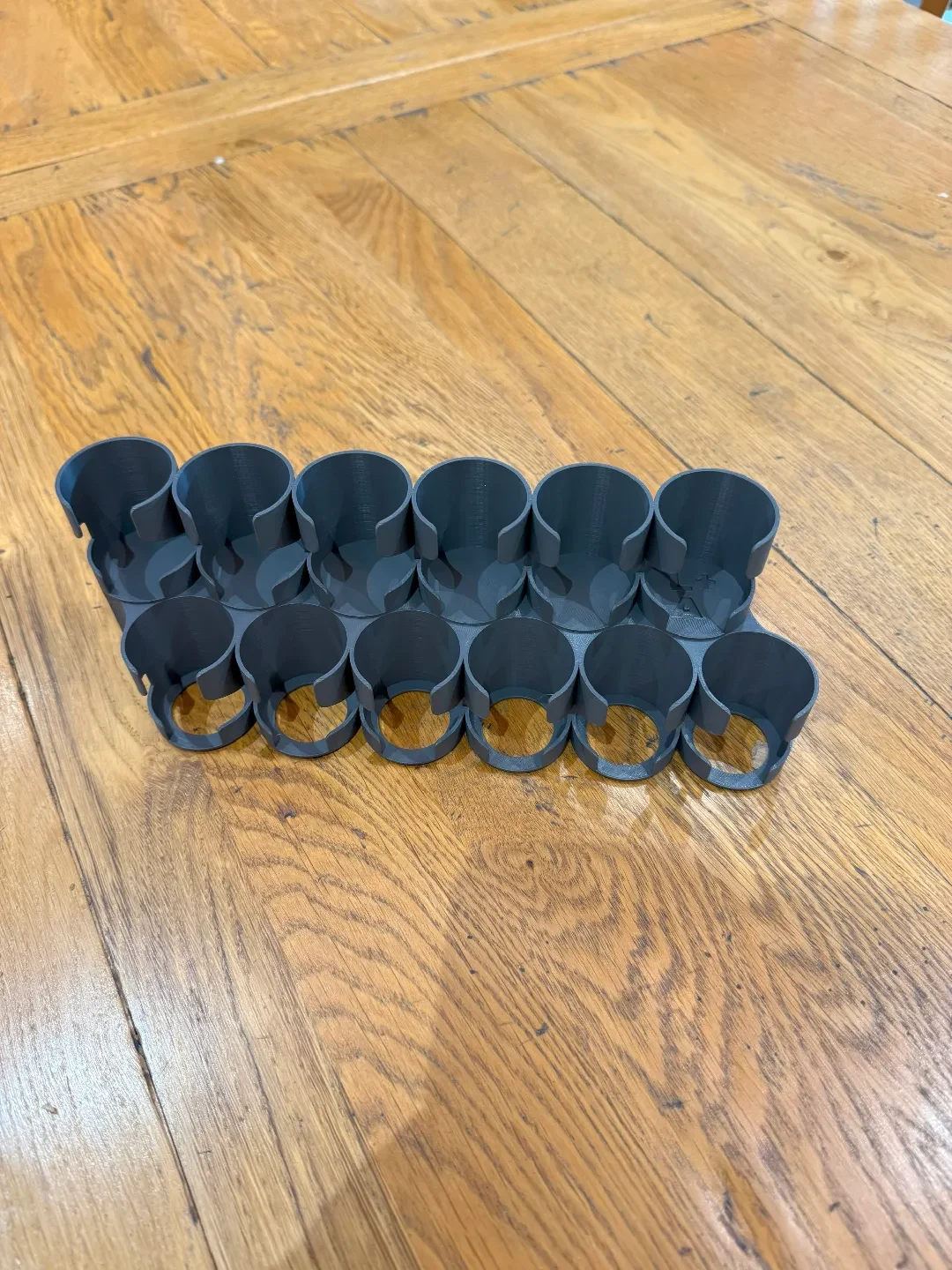

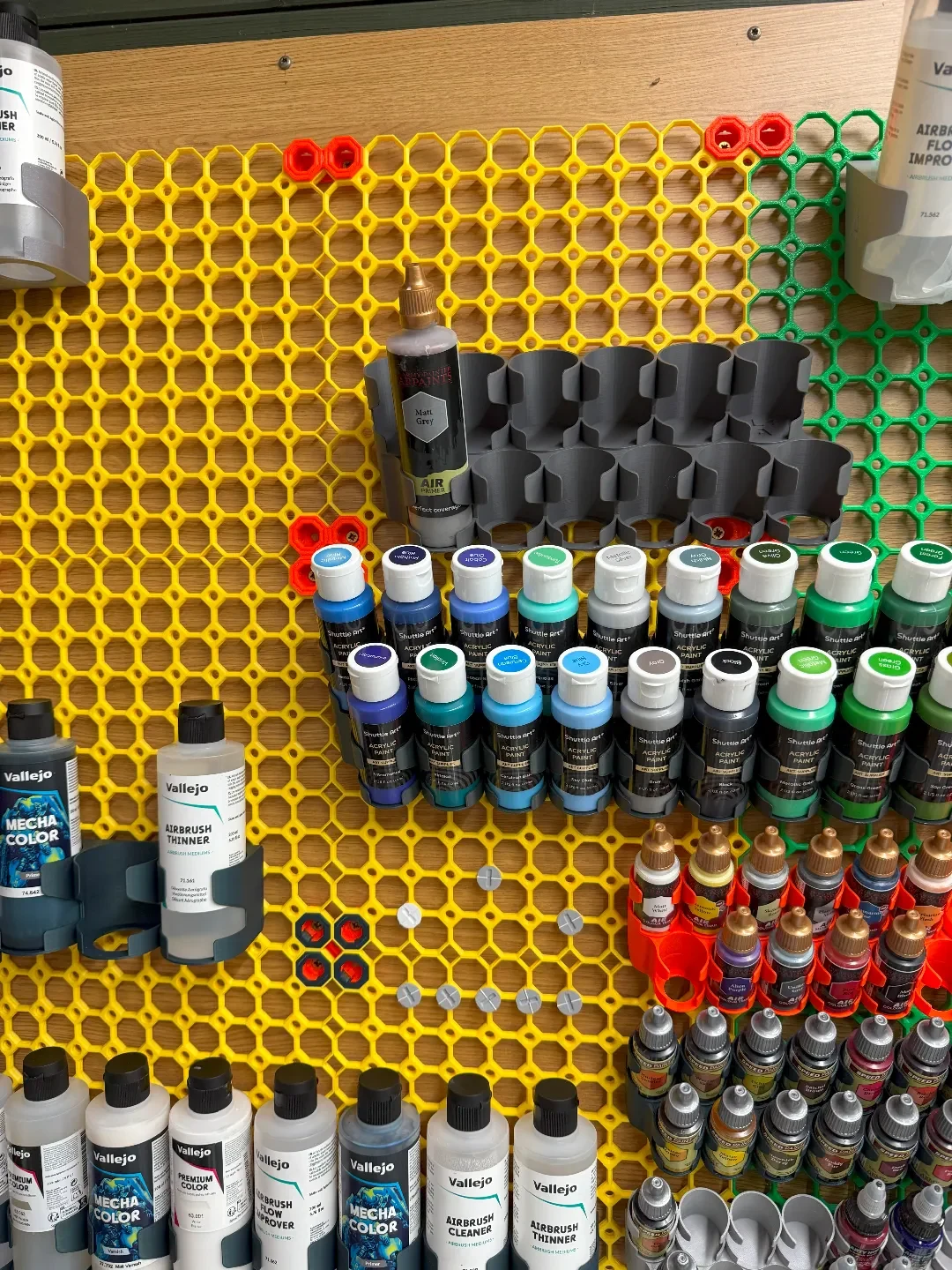

Держатели имеют маркировку «A-Z» (обычно последний держатель имеет номер F, G или H). А — самый левый держатель. Если вы хотите разместить их вместе в линию, как показано на рисунках, вам следует начать с «А», затем с «Б» и так далее. Обратите внимание, что «A» не будет подключаться к «D». Если вы думаете, что вам может понадобиться расшириться влево, начните с B или C (и т. д.).
Если кому-то понадобится еще больше горизонтальных держателей, дайте мне знать, и я постараюсь помочь, если позволит время.
Существует небольшое перекрытие, поэтому, если вы хотите, чтобы они плотно прилегали друг к другу, сначала установите A, затем B (и т. д.).
Как сложить вертикально — см. изображения.
Печать:
Обычно это файл 3mf, обычно предназначенный для H2D, и один или несколько файлов STL. Если он только один, вам нужно будет загрузить его в слайсер и разделить файл на части или объекты, а затем упорядочить и распечатать те, которые вам нужны.
Multiboard рекомендует использовать 3 настенные петли.
Никакие опоры обычно не требуются
PLA или PETG подойдут, PETG, возможно, немного лучше, потому что он будет гнуться, если бутылки будут плотно затянуты.
