Mercedes UNIMOG U5023 Кабина/Кузов (RC CAR/RC TRUCK) Масштаб

18 июня 2024 г.

Добавлена открытая сзади основная каюта и ступенька секции, чтобы упростить конструкцию двойной каюты. Добавленную деталь следует прикрепить спереди четырьмя винтами М3. При использовании моего шасси нужно позаботиться о зазоре под задними сиденьями.

---------------------------------------

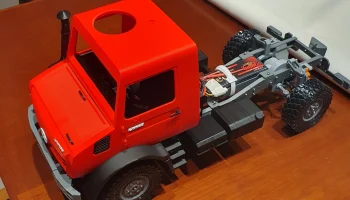

Это кабина для моего проекта UNIMOG RC. Он поставляется с соответствующим шасси, которое вы можете найти здесь.

Чтобы установить его на шасси, вам понадобятся 4 кронштейна, которые я здесь предоставляю (вы не найдете их в файлах шасси).

Файлы разделены на 3 цвета (красный = цвет кузова, серый = логотипы + кронштейны, черный = сиденья, зеркала, крылья и т. д.). Знаки U5023 напечатаны в 2 цветах; нижняя часть — красная, а буквы/цифры — серые.

Конечно, вы можете выбрать и другие цвета, но это позволяет упорядочить файлы печати.

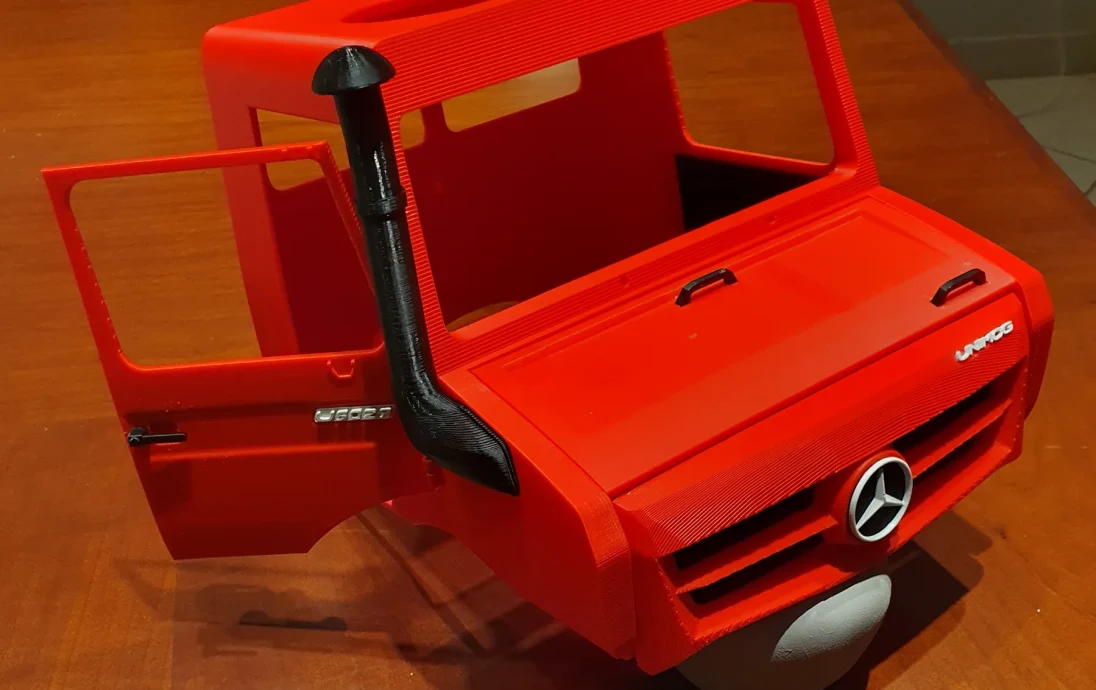

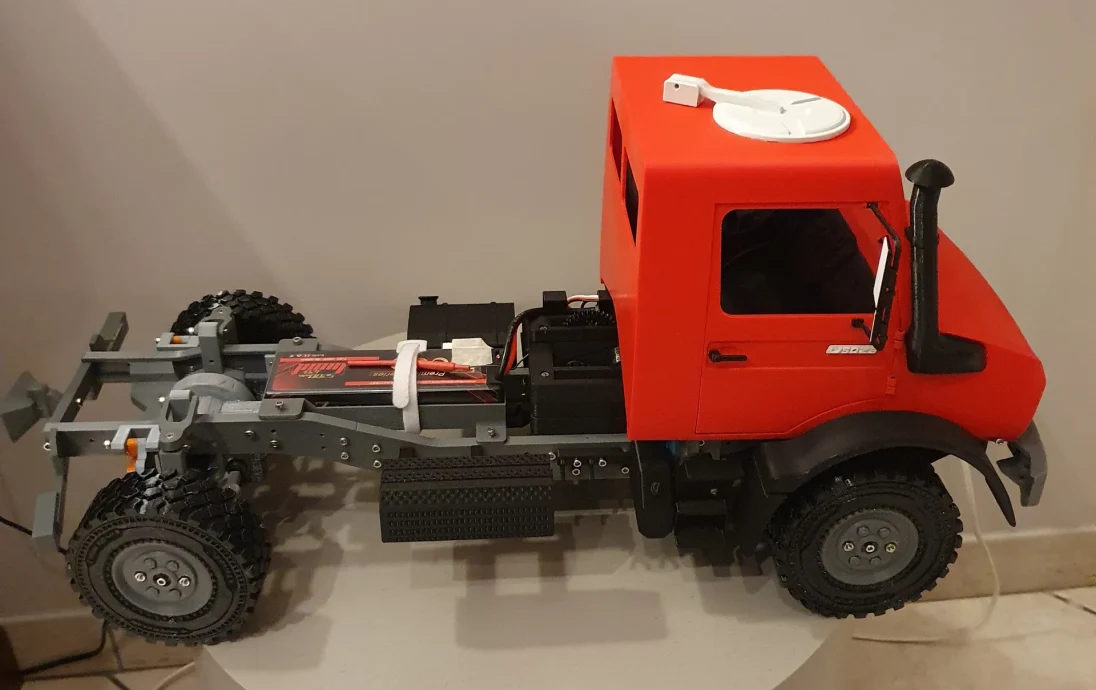

Кабина состоит из трех частей, потому что она слишком большая, чтобы напечатать ее за один раз. Две передние части крепятся к основной части с помощью двух винтов M3 каждая. Люк крепится к вертлюгу винтом М3, а вертлюг крепится к крыше кабины другим винтом. У вас должна получиться возможность «открыть» люк и пост��вить его с левой стороны кабины.

На капоте есть 2 штифта, которые работают как петли, поэтому капот можно открыть. Сдвигать штифты нужно начиная с капота, пока они не дойдут до соответствующего отверстия в салоне.

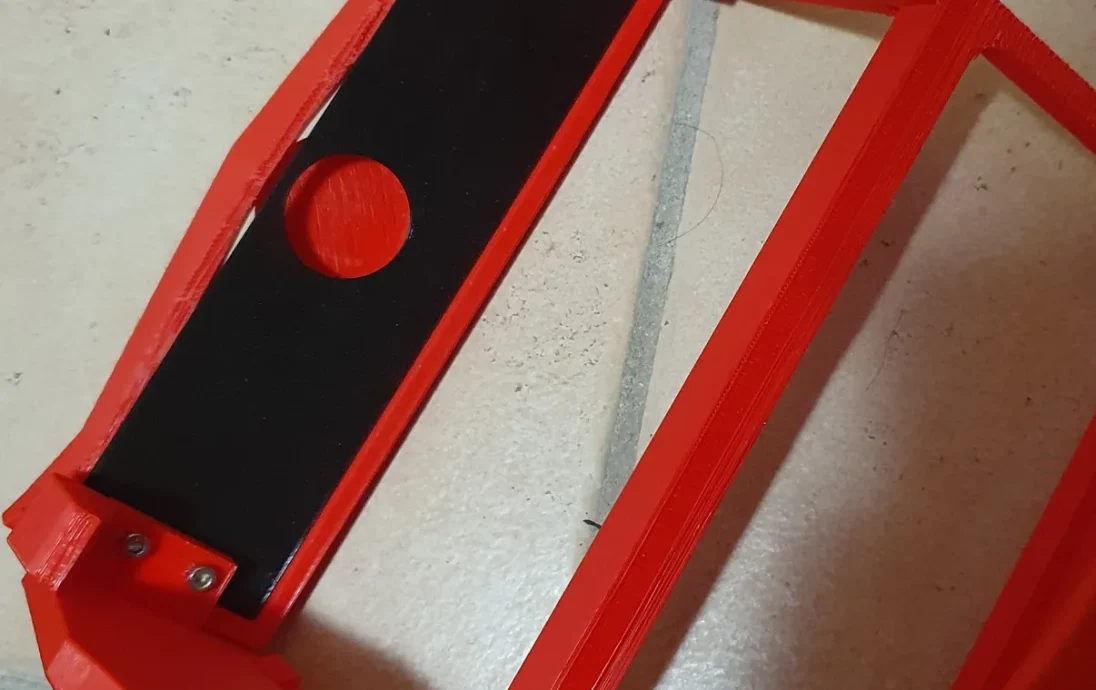

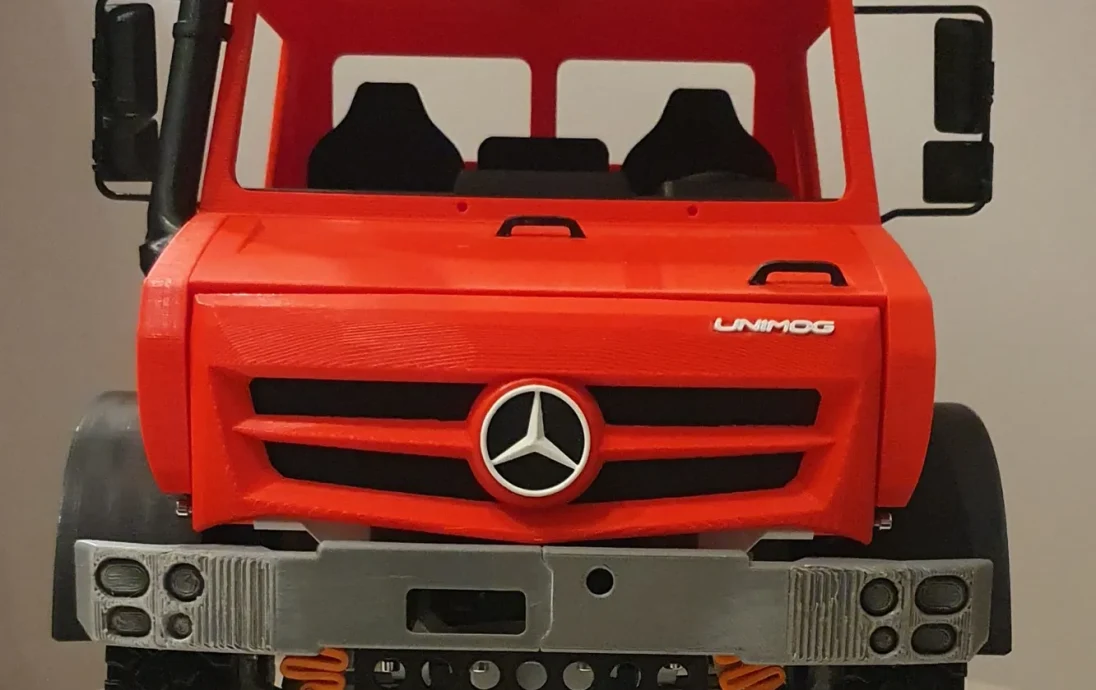

Установка передней решетки: Для знака Mercedes приклейте круглый черный фон к средней круглой части, затем приклейте логотип сверху. Также сзади на решетку нужно приклеить фон решетки. Затем прикрепите решетку к кабине как минимум с помощью 2 коротких винтов M3 (4, если у вас их много).

Затем вы можете добавить логотип Unimog, приклеив его к решетке.

Приборная панель крепится на «половой» части (включая сиденья) с помощью 2 винтов М3.

Затем вы можете приклеить руль и маленький логотип Mercedes (он довольно хрупкий, поэтому вам, возможно, придется расположить/приклеить отдельно звезду и кружок, если они отсоединятся.

Теперь вы можете прикрепить эту сборку к кабине с помощью 4 винтов M3. (Чтобы облегчить процесс и обеспечить плотную посадку, вам следует использовать гвоздь, чтобы совместить отверстия для винтов). Теперь вы можете добавить (приклеить) ручки капота и небольшую решетку, которая идет с левой стороны салона.

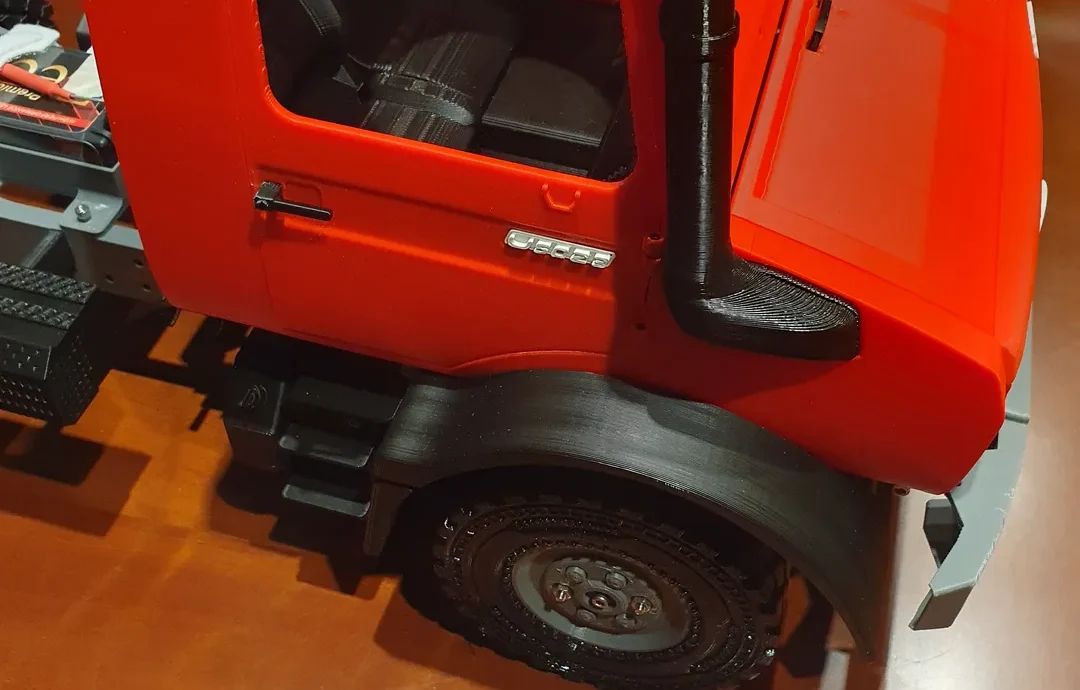

Крылья: Расположите крылья и прикрепите их к кабине с помощью двух винтов М3 кажд��е (один винт войдет в «половую» часть).

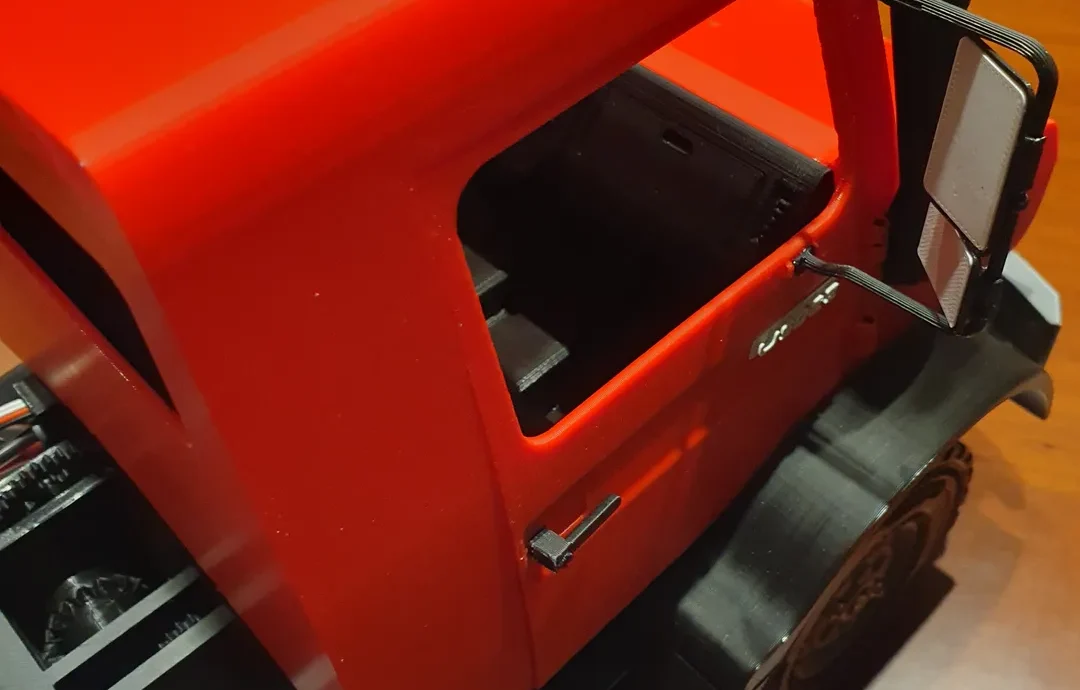

Двери: приклейте соответствующие внутренние части дверей к соответствующей двери (направляющие прилагаются). Приклейте ручки и табличку U5023.

Вставьте 4 штифта в петли кабины (возможно, вы захотите приклеить их, чтобы они не упали); затем установите дверцы (надев их на штифты). У вас должна быть возможность открыть двери.

Зеркала: Приклейте серые «стеклянные» детали к соответствующим зеркалам. Соберите зеркала на опорах (направляющих) они должны защелкиваться, чтобы можно было менять угол наклона зеркал. Затем приклейте к дверям опоры зеркал (направляющие).

Теперь можно приклеить трубку с правой стороны кабины.

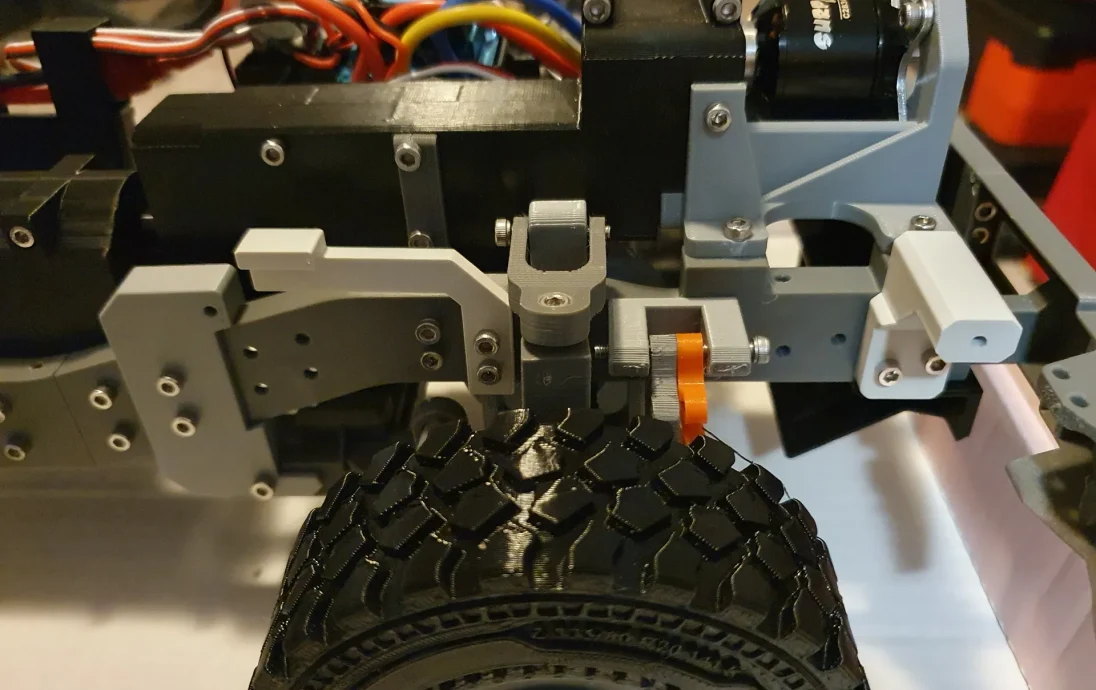

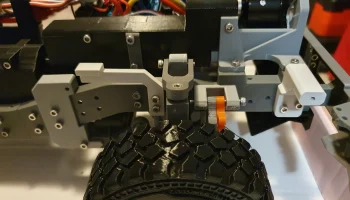

Расположите кронштейны на корпусе (по 2 винта M3 ��аждый). На корпусе осталось не так много отверстий для винтов, поэтому вы сможете их найти! Передние кронштейны должны быть установлены сразу за бампером, а задние кронштейны — непосредственно перед рулевыми тягами (идущими спереди). Если вы все еще ищете подходящие отверстия для винтов, последняя картинка может вам помочь!

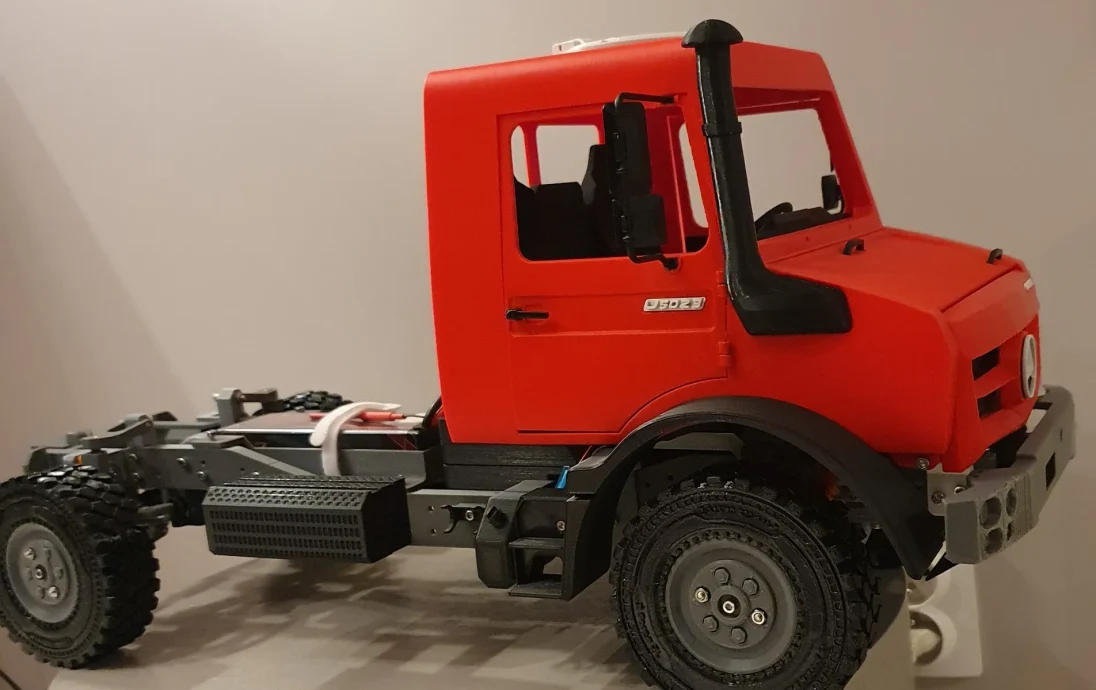

Теперь прикрепите кабину к шасси с помощью двух винтов М3 спереди. Гравитация будет удерживать заднюю часть на месте.

Наслаждайтесь!

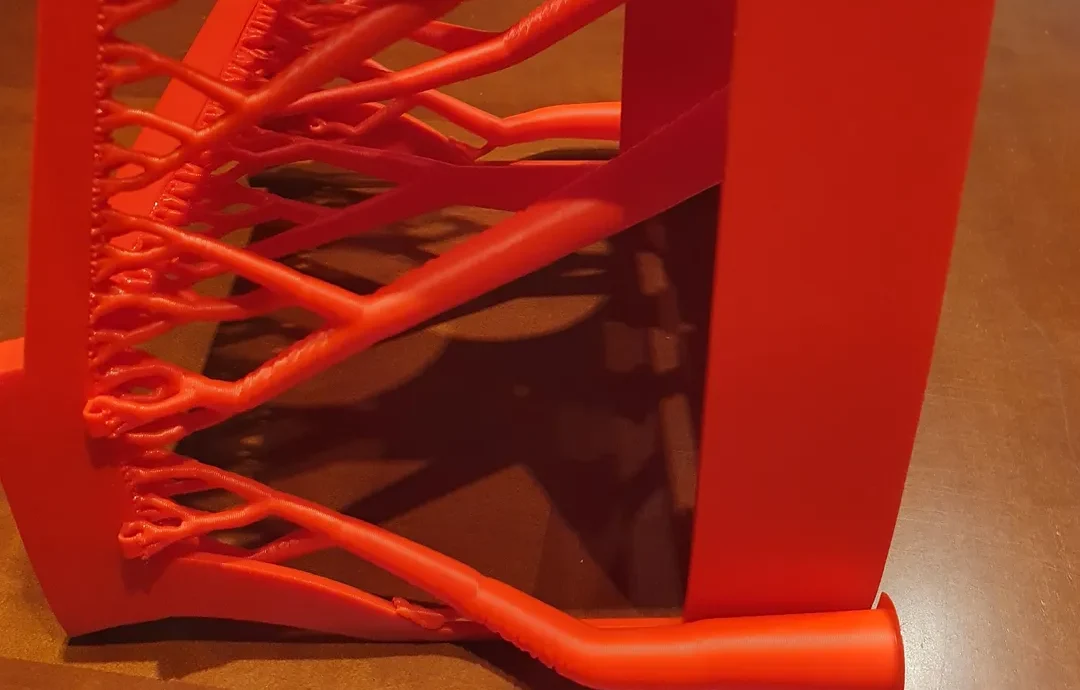

(печать довольно длинная, но в масштабе 1/10 этого и следовало ожидать)
