Корпус компрессора холодильника - бесшумный источник возд..

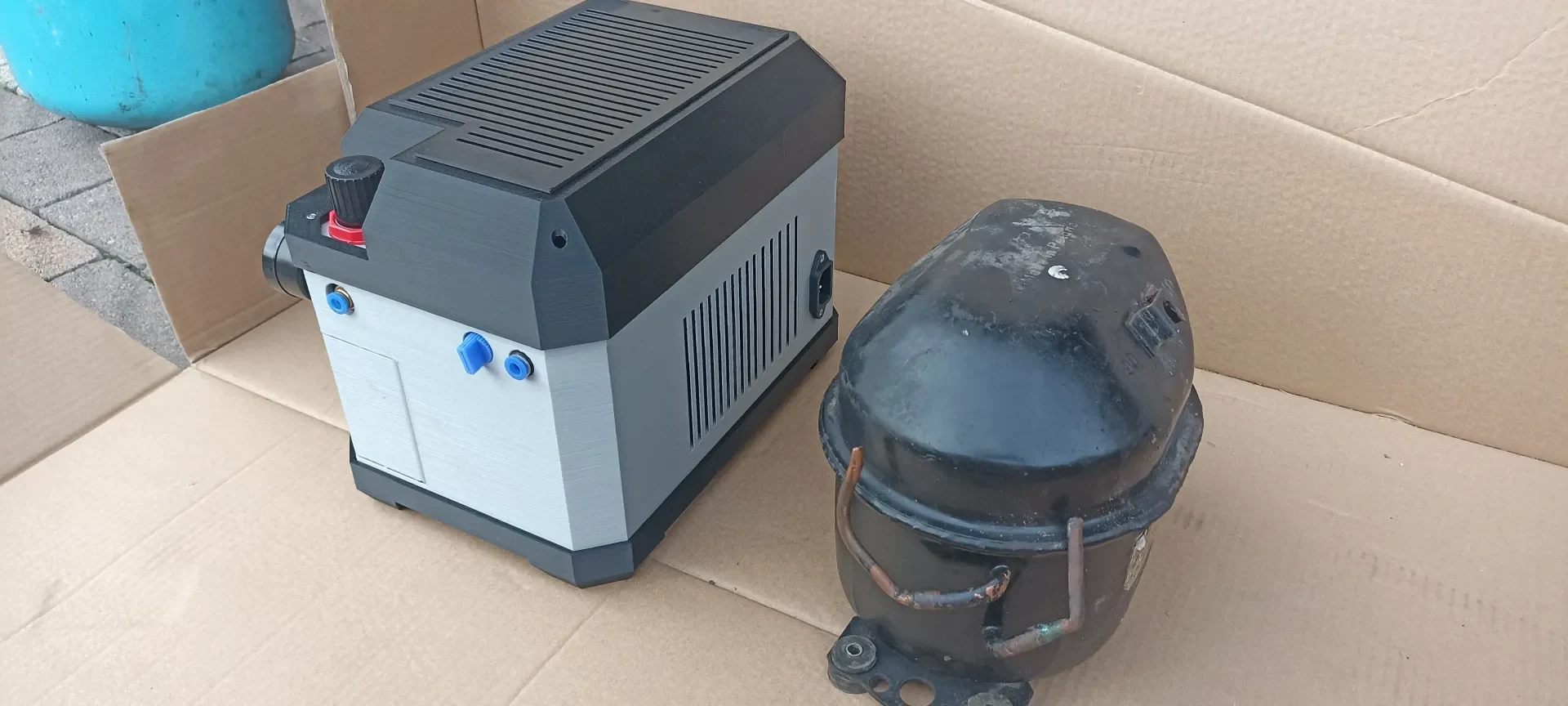

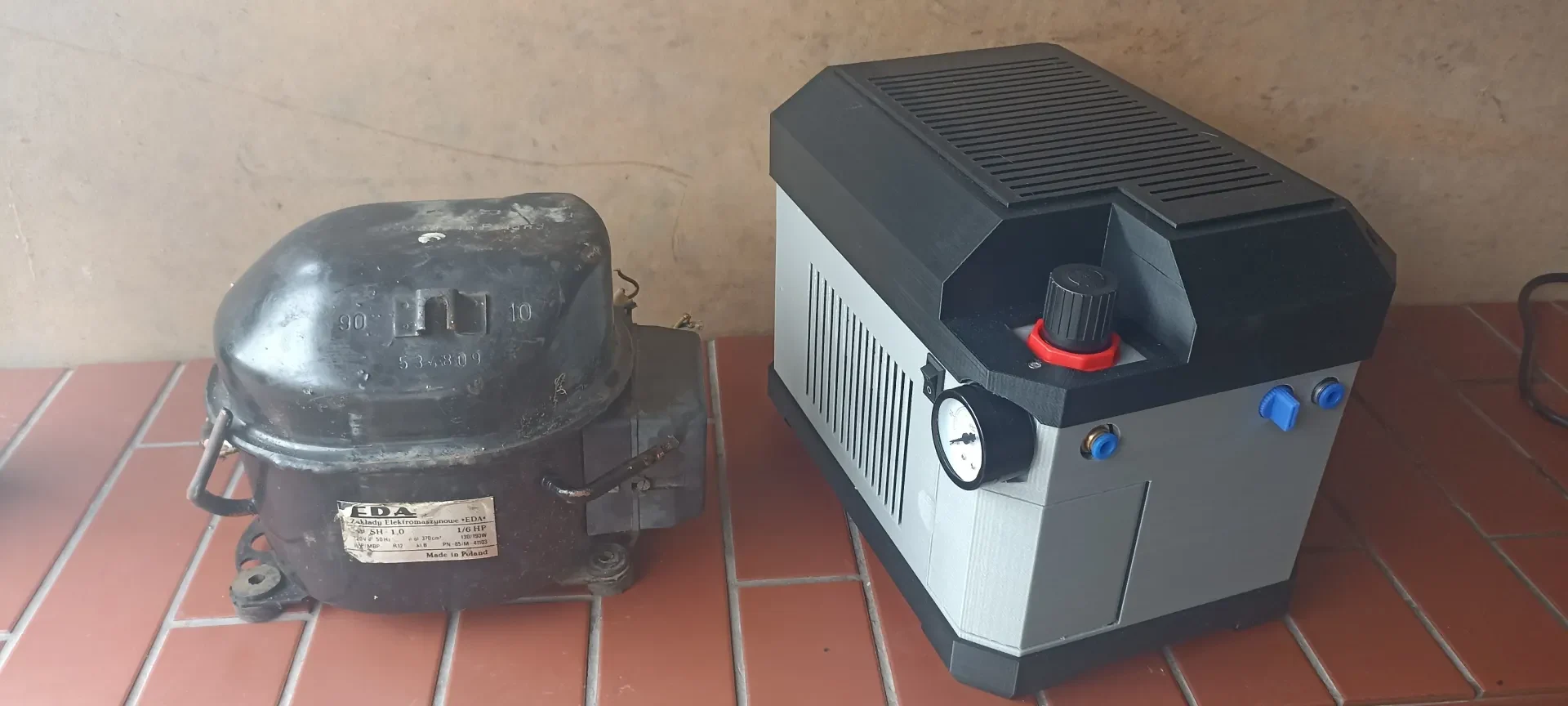

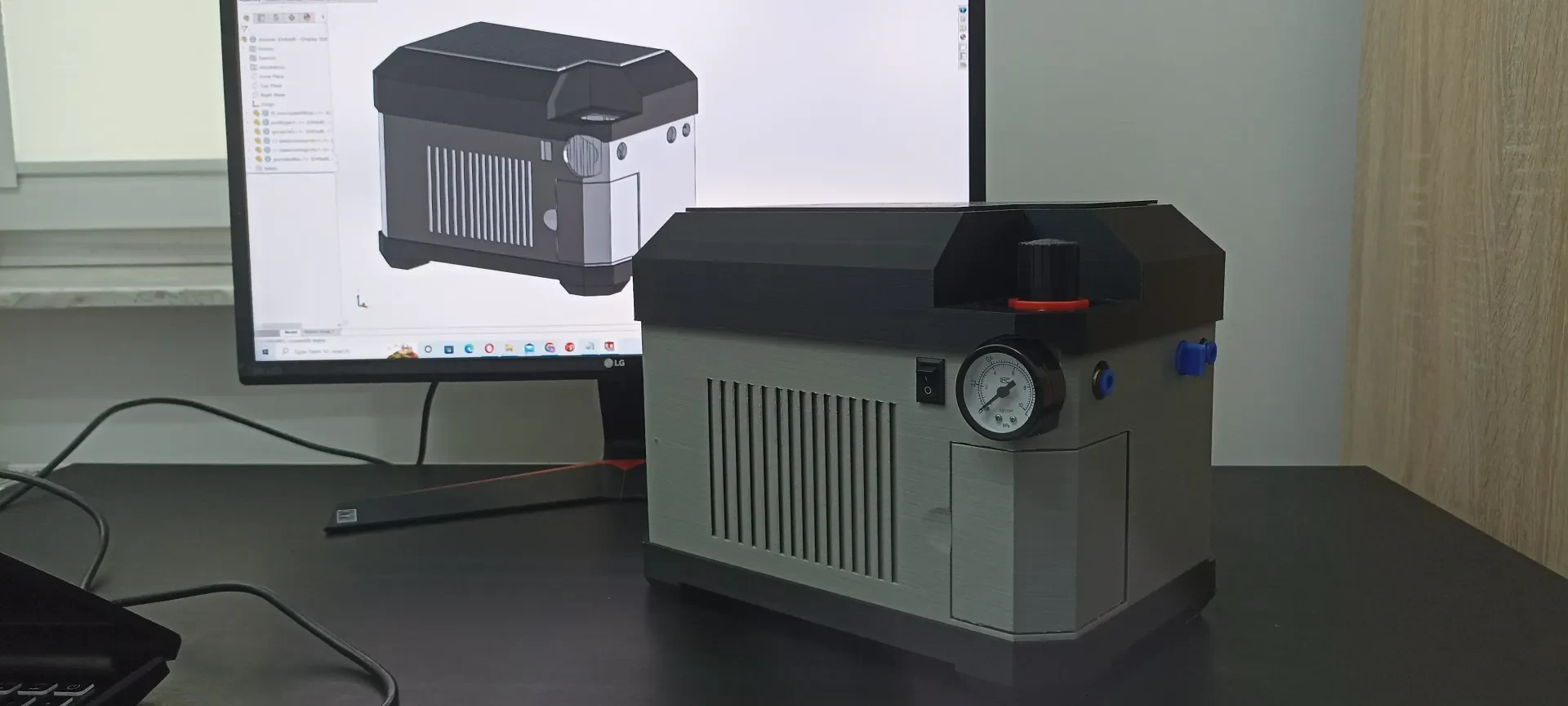

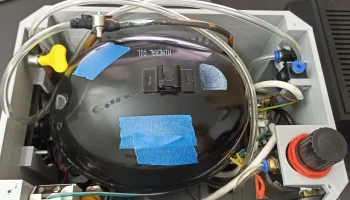

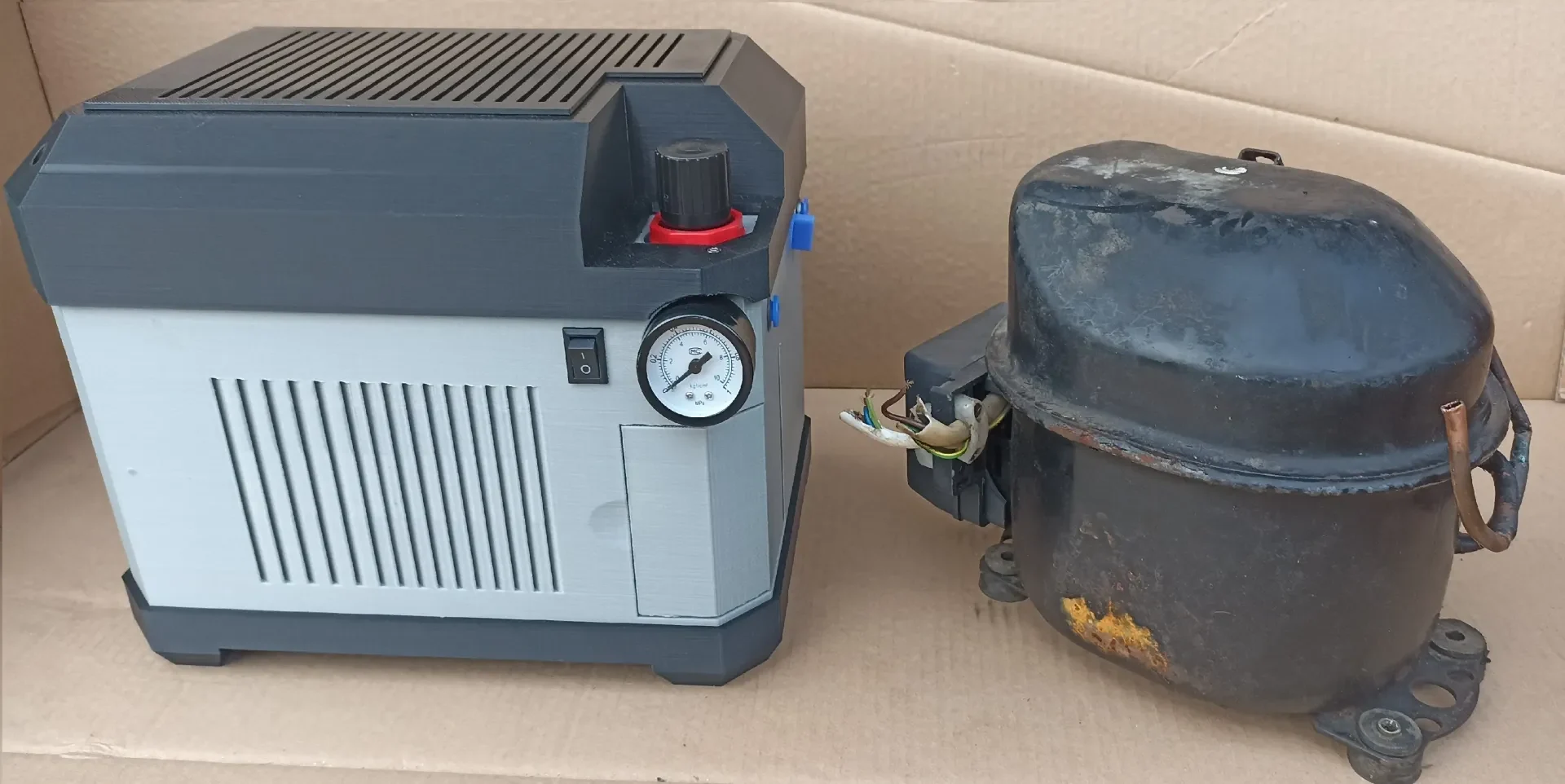

Это мой дизайн корпуса для старого компрессора холодильника, напечатанного на 3D-принтере: в него встроен регулятор давления, манометр, предохранительный клапан, охлаждающий вентилятор и воздушный фильтр. Я проверил на нескольких моделях компрессоров с одинаковым расстоянием монтажных отверстий (170 х 70) и они тоже подходят, так что можно сказать, что корпус вполне универсальный.

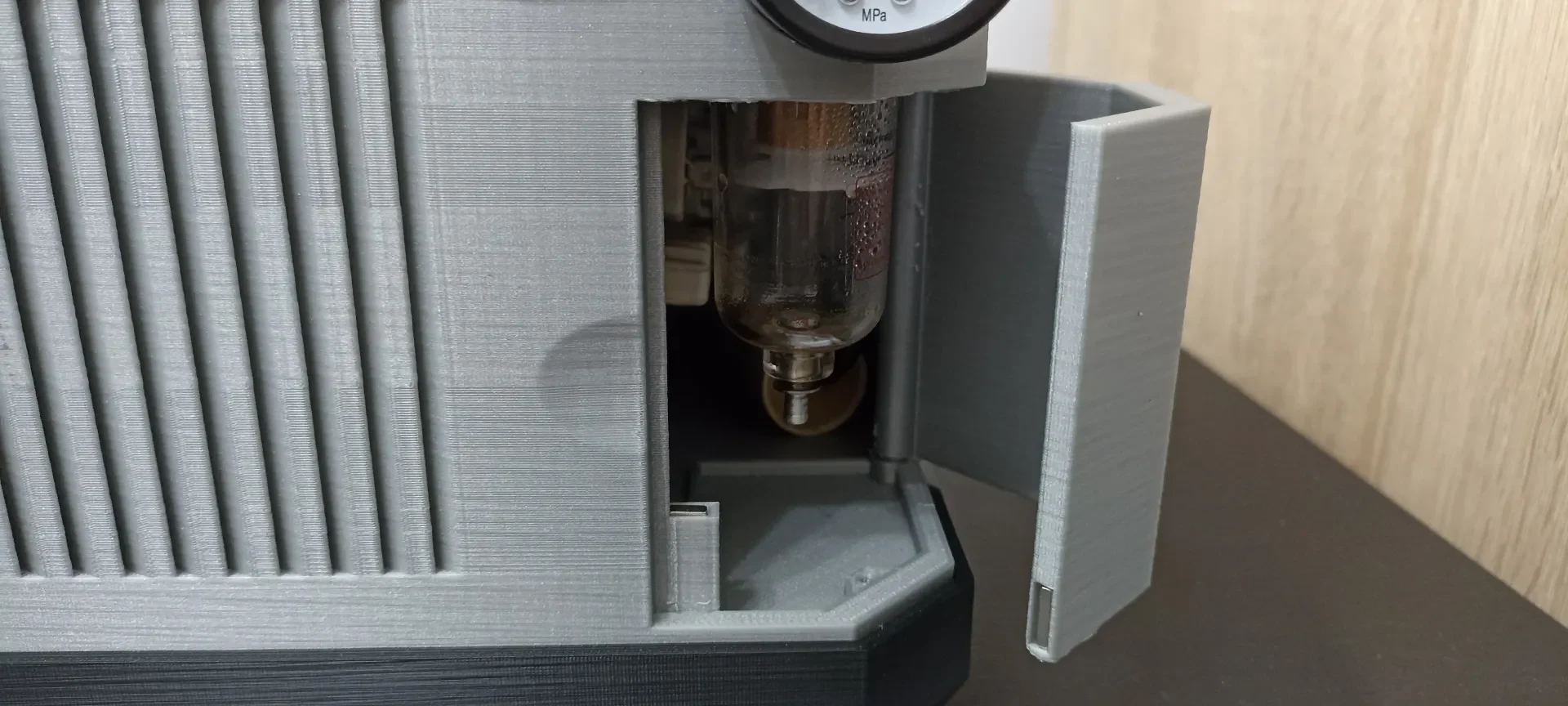

Благодаря используемым компонентам максимальное выходное давление составляет ~10 бар. Как вы, возможно, знаете, у компрессоров холодильников есть проблема с маслянистым воздухом на выходе. После тестирования могу сказать, что воздушный фильтр удаляет большую часть масла, но для более требовательных целей все же необходима дополнительная фильтрация.

Видео:

Мои параметры печати:

Заполнение: 35%
Слой: 0,2
Снаряды: 2

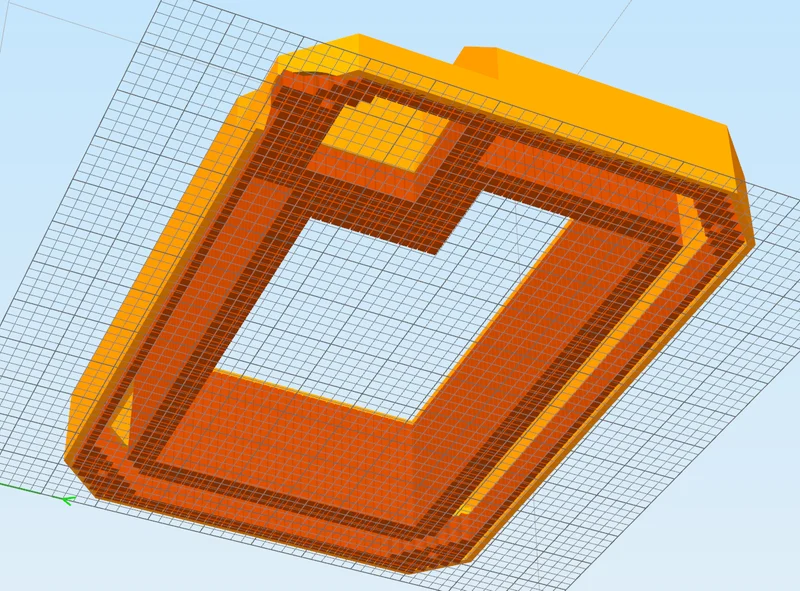

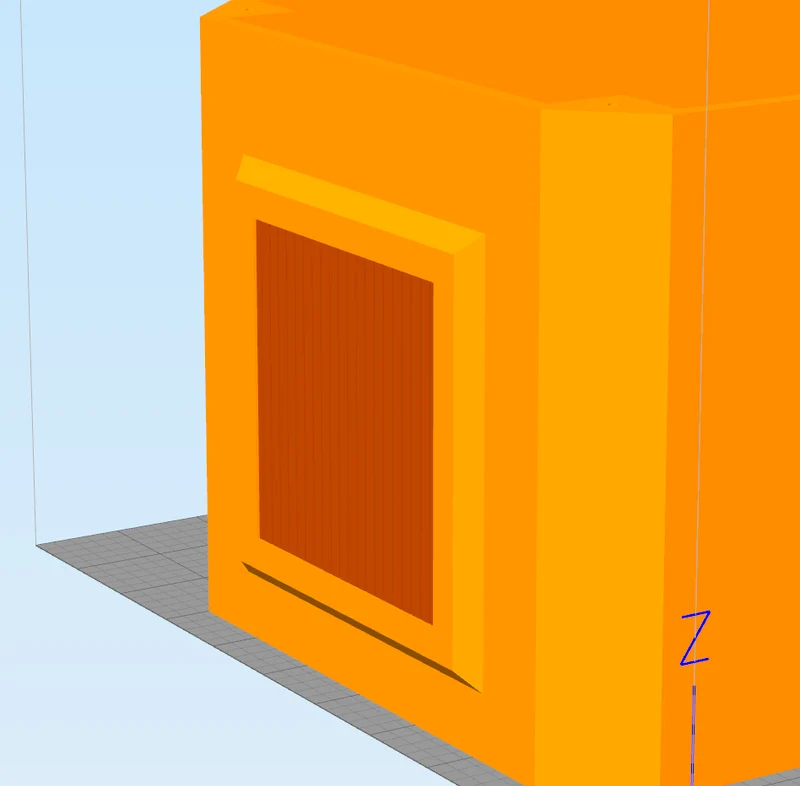

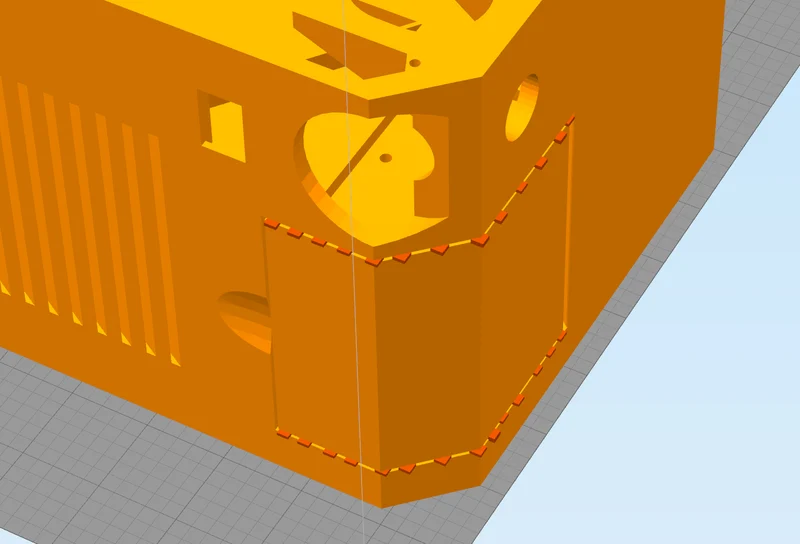

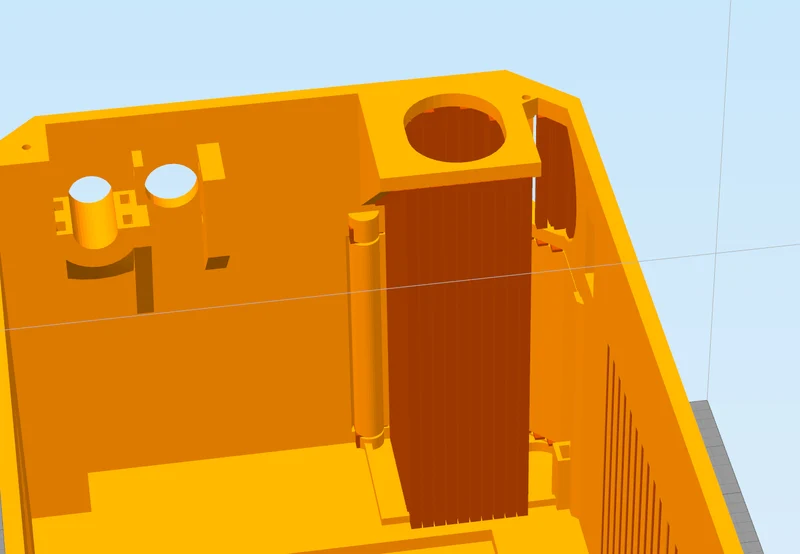

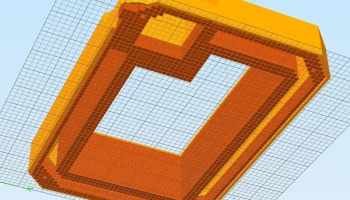

Все необходимые опоры показаны на фотографиях.

Используемые детали:
Компрессор холодильника — Embraco EMU26CLC
Воздушный фильтр с манометром и регулятором давления:
https://s.click.aliexpress.com/e/_DDlbluT
Предохранительный клапан (10 бар)
https://s.click.aliexpress.com/e/_DCLC0f9
Пневматическая трубка (6 мм)
https://s.click.aliexpress.com/e/_DlXizsL
Пневматические разъемы:
https://s.click.aliexpress.com/e/_DldWKqj
Вентилятор охлаждения 12В 80х80х10
https://s.click.aliexpress.com/e/_DkyC3YT
Блок питания вентилятора охлаждения — светодиодный драйвер AC-12-12 12В 1А
Розетка переменного тока:
https://s.click.aliexpress.com/e/_DDgavnD
Кулисный переключатель — рассчитан на большой ток и напряжение 230 В переменного тока, размеры 12,2 x 18,7
