Винты Pegboard для DIN-рейки

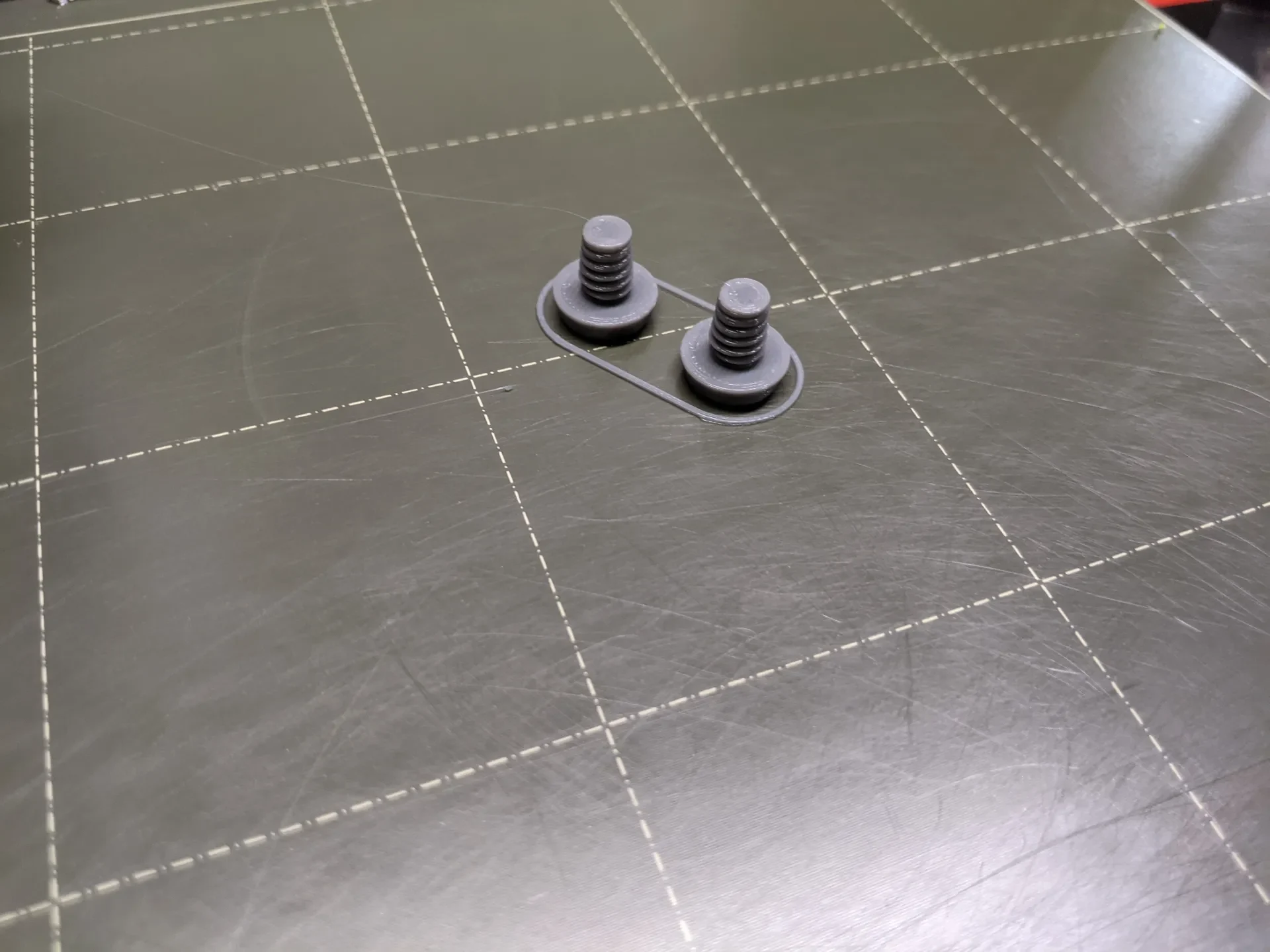

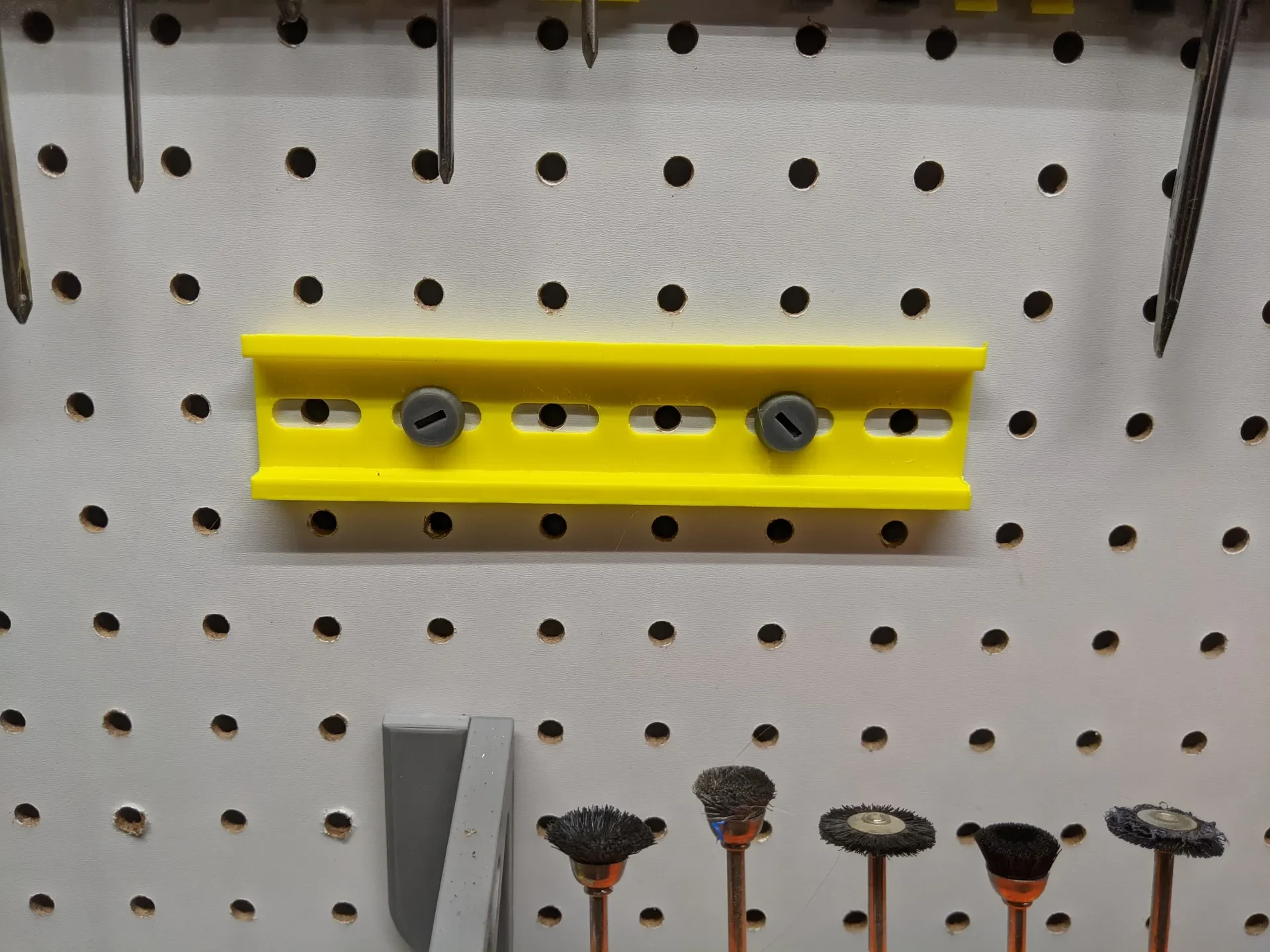

Эти винты предназначены для использования с DIN-рейкой (в частности, с DIN-рейкой IEC/EN 60715 — 35 × 7,5). Поскольку у меня нет под рукой настоящей DIN-рейки, я протестировал их с помощью 3D-печатной версии DIN-рейки (см. ремикс и фотографии). Надеюсь, кто-нибудь, у кого есть металлическая DIN-рейка, проверит их и сообщит мне, потребуются ли улучшения.

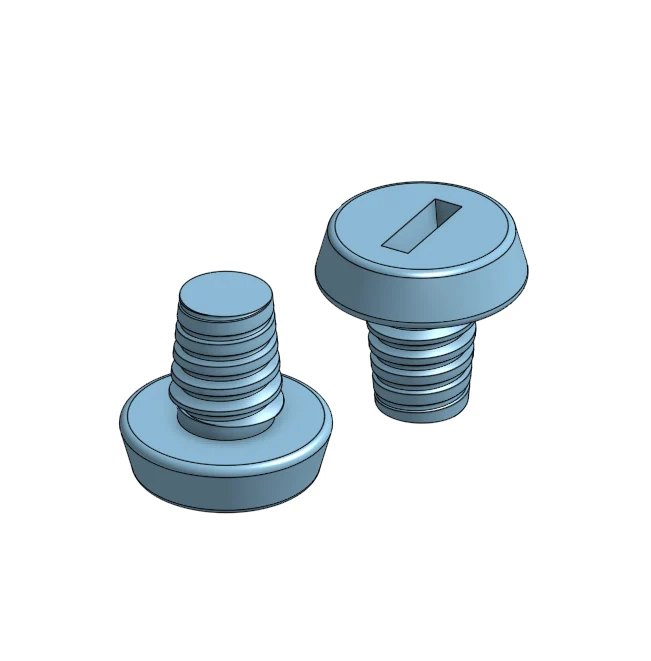

Эти винты созданы по образцу тех, которые я использовал в держателе отверток на перфорированной доске (см. Ремикс), в двух версиях; Для полноты картины я включил сюда обе версии, но рекомендую использовать версию VB2:

VB1: Первая версия представляет собой просто «оригинальный» винт с плоской головкой и добавленной «шеей» толщиной 1 мм (для соответствия толщине DIN-рейки).
VB2: Вторая версия аналогична первой, за исключением того, что стороны винта «обрезаны».

Причина второго варианта в том, что ширина прорези на DIN-��ейке такая же, как диаметр отверстия перфорированной панели, но винт должен иметь немного больший диаметр, чтобы «вгрызаться» в перфорированную панель. Это означает, что диаметр резьбы винта немного больше ширины паза. Пластиковая DIN-рейка имеет достаточный запас прочности, чтобы вместить винт немного большего размера, но я не был уверен, что это сработает с металлической DIN-рейкой, поэтому я сделал вторую версию винта с двумя сторонами резьбы, «отрезанными» до диаметра паза (см. фотографии, чтобы увидеть иллюстрацию этого).

Файлы 3D CAD OnShape для этого находятся здесь:

https://cad.onshape.com/documents/990d81c88c100032631c048b/w/141696e95f8a6020e6b54088/e/9915f138333c48f3ebc903c2
