Берлинские часы - Mengenlehreuhr V1

Новая, полная версия этой модели доступна в моем профиле → https://www.printables.com/model/683696-berlin-lock-mengenlehreuhr-replica-v2

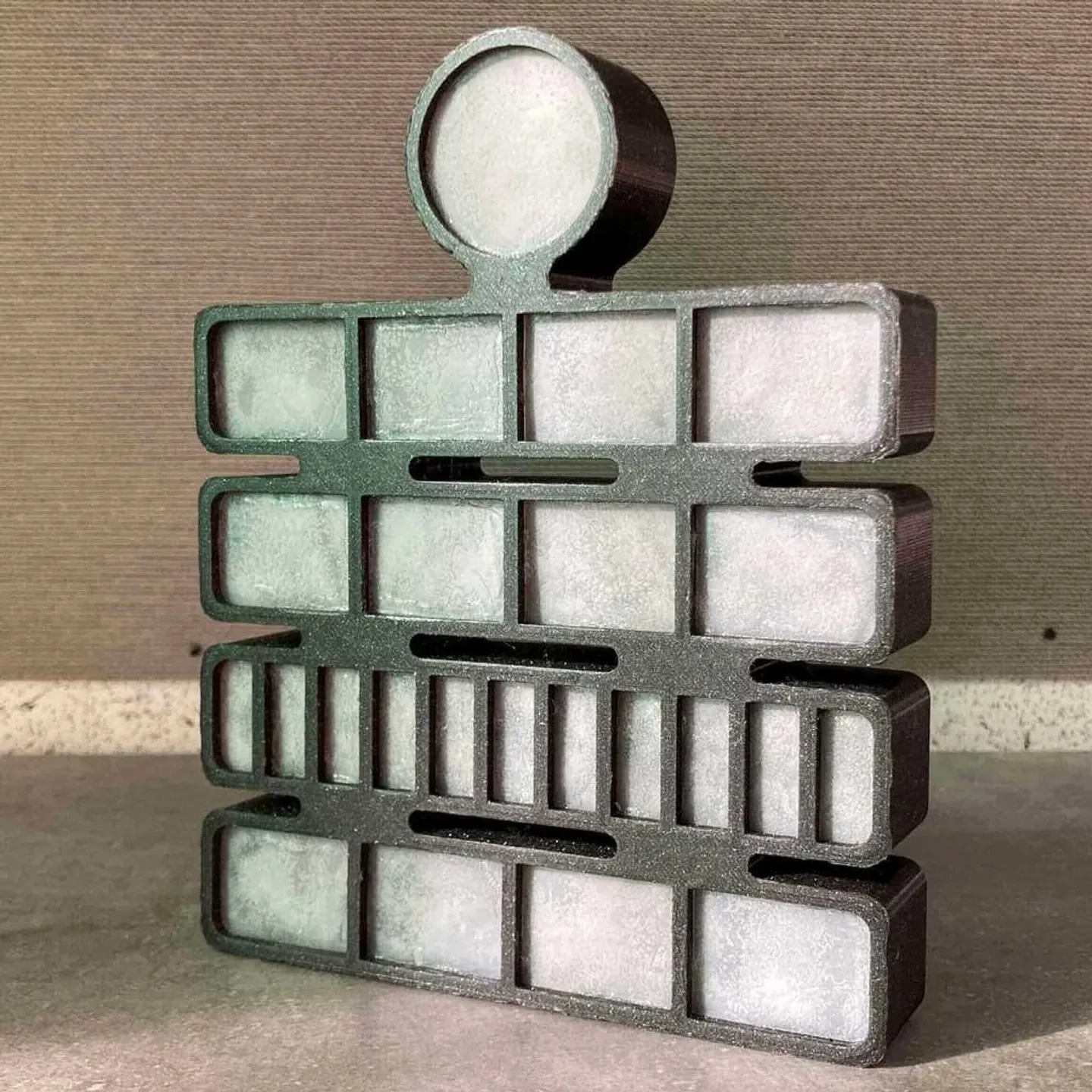

Это миниатюрная копия берлонских часов Mengenlehreuhr, разработанных Дитером Биннингером.

Это часы, которые работают на математическом принципе теории множеств.
Принцип работы прост:
— На 5 уровнях расположены 24 световых сигнала.
— Круглое поле вверху показывает секунды (мигает раз в секунду).
— Первый ряд светодиодов содержит 4 светодиода, и каждый квадрат соответствует 5 часам.
— 4 поля ниже представляют собой 1 час.
— Третий ряд содержит 11 полей, обозначающих каждые 5 минут. (обратите внимание, что третий, шестой и девятый светодиоды в этом ряду красные, что облегчает представление трех четвертей часа).
— 4 поля в последнем ряду обозначают 1 минуту.
— Часы читают сверху вниз.
Настройки печати

Бренд принтера:

Пруса

Принтер:

И3 МК3С

Плоты:

Не имеет значения

Поддерживает:

Нет

Разрешение:

200

Заполнение:

20
Нить:
[Prusament PLA](http://www.amazon.com/s?url=search-alias&field-keywords=Prusament+PLA&tag=thingiverse09-20)

Как я это разработал

Глобальная структура

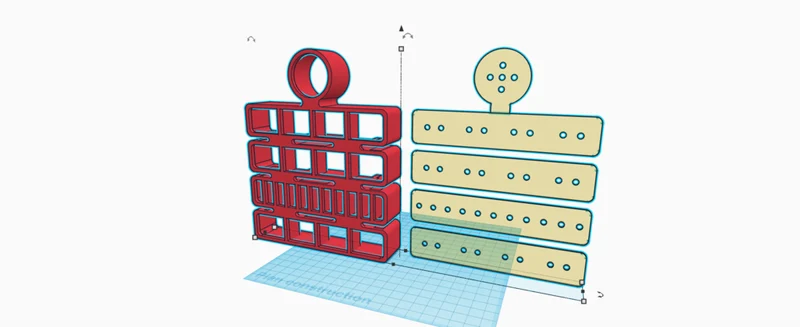

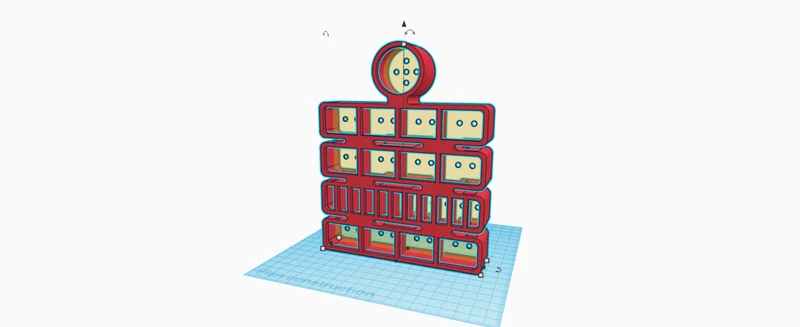

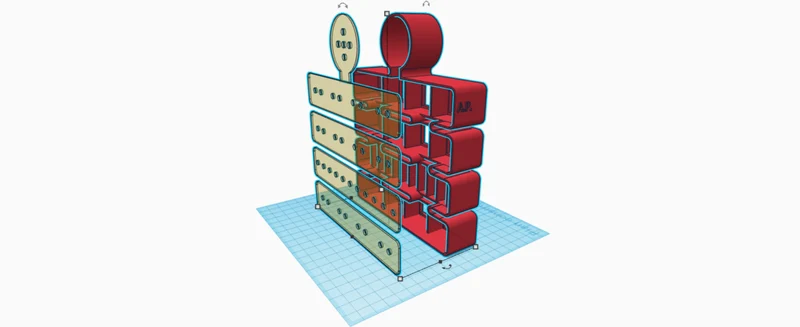

— Этот проект был полностью разработан и смоделирован с помощью Tinkercad.

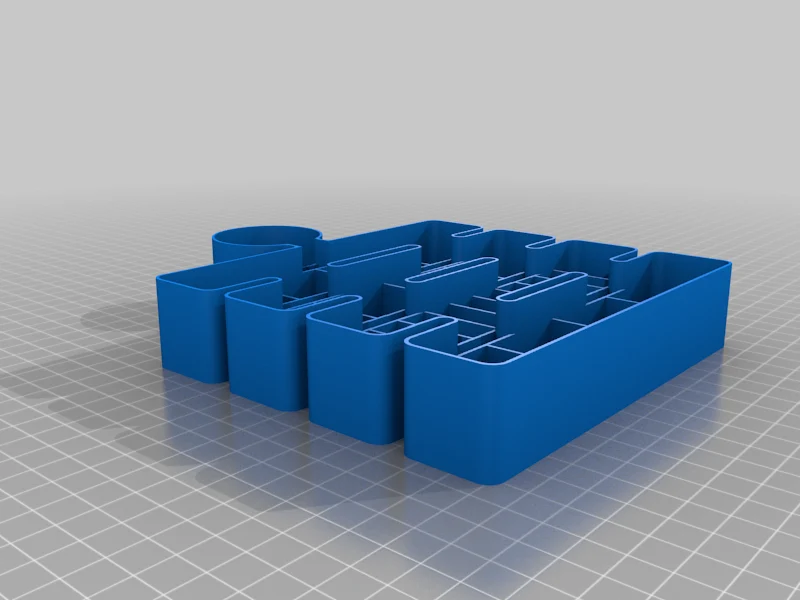

— Модель также была смоделирована таким образом, чтобы передняя грань находилась на нагревательном столе.

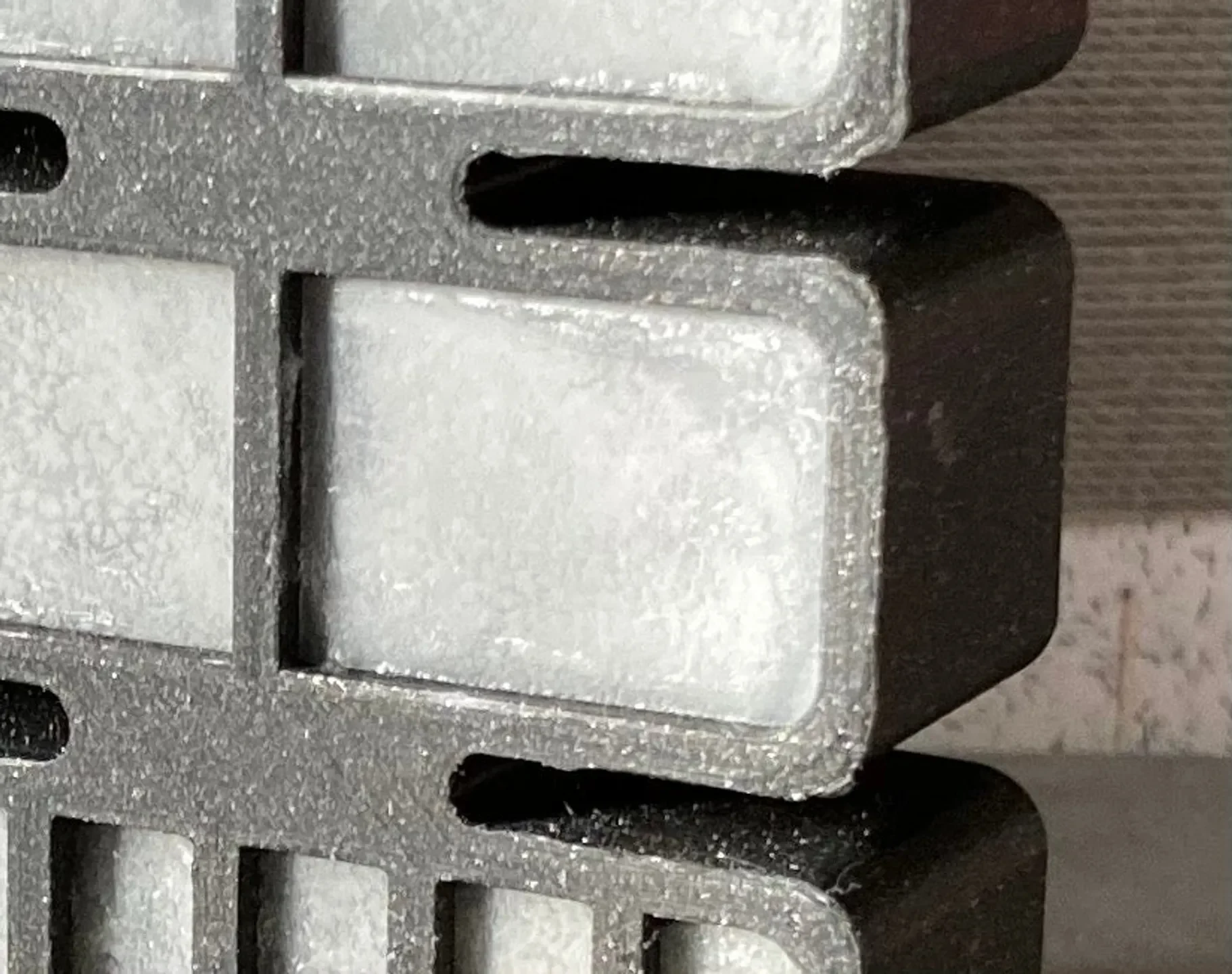

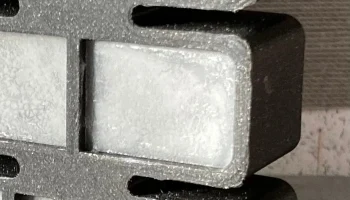

Печатая на принтере Prusa i3 Mk3s+ (или более ранней версии) с текстурированным стальным листом с порошковым покрытием PEI, можно получить «матовый» эффект.
