Кабельная гребенка на DIN-рейку
Источник:
Обновление: я опубликовал здесь значительно улучшенную версию этого дизайна: https://www.printables.com/model/1263657-din-rail-wiring-system.
О

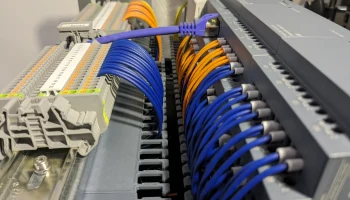

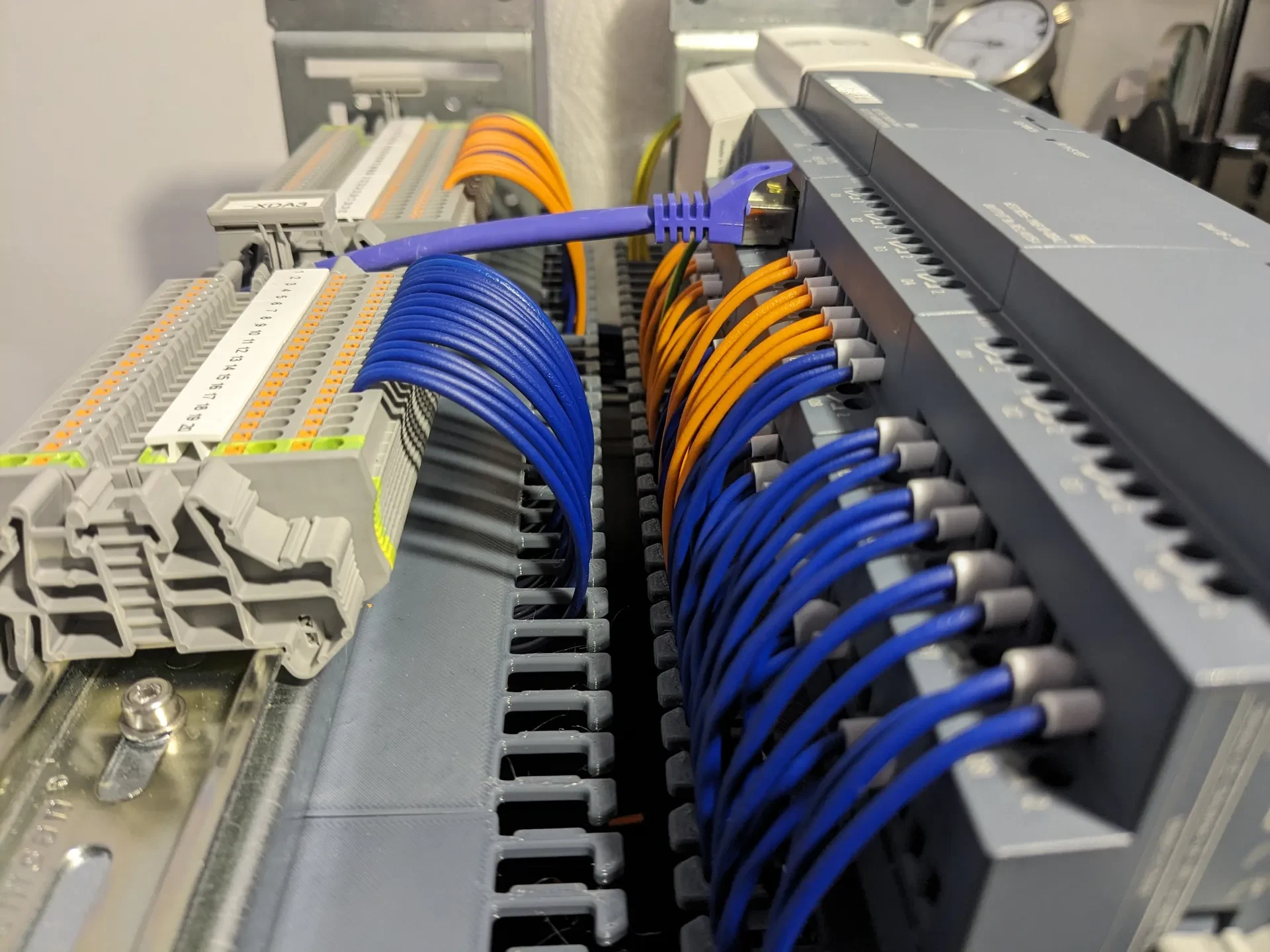

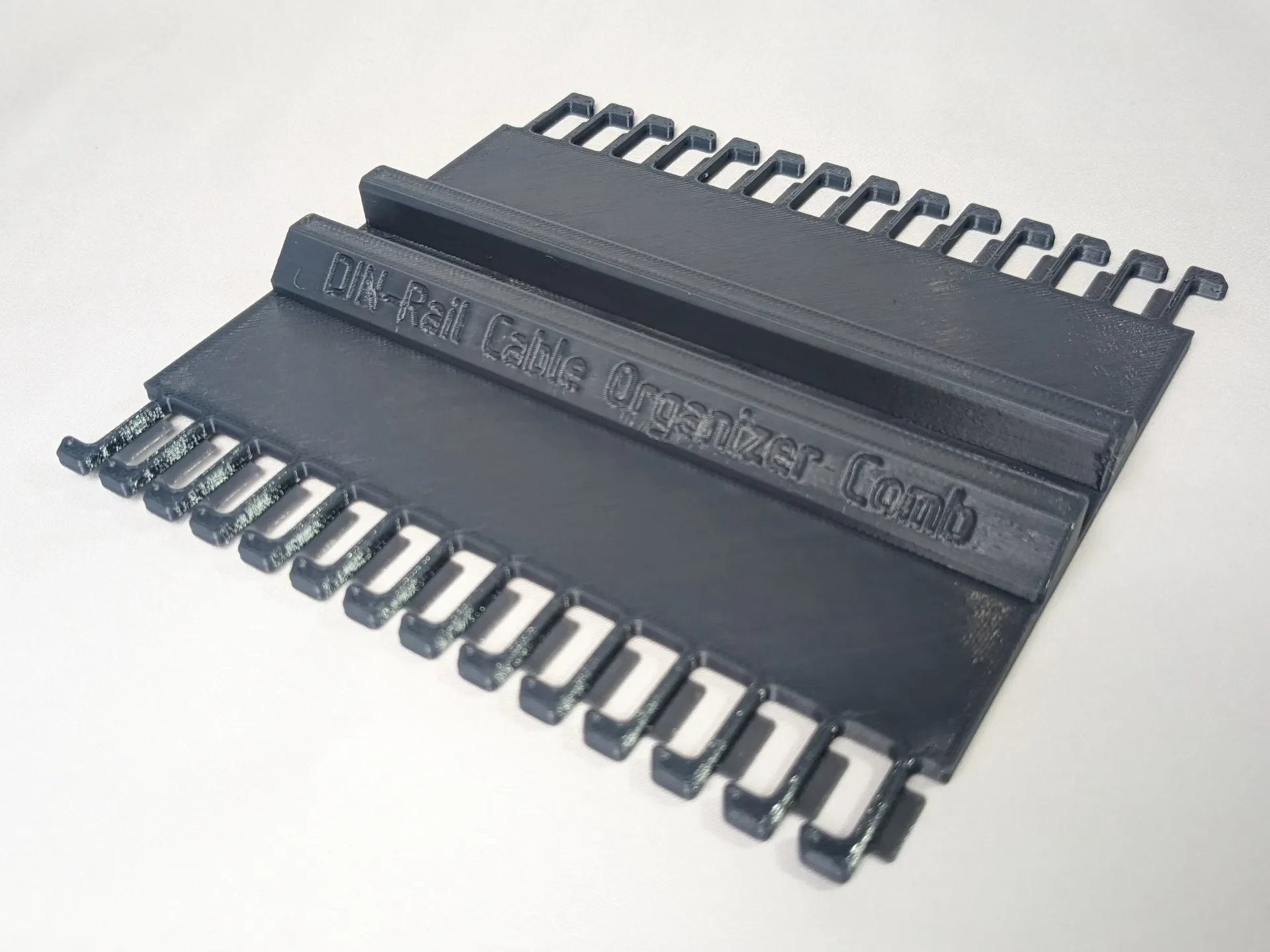

Это кабельная гребенка, которая монтируется за DIN-рейкой для организации кабелей и проводов. Затем кабели прокладываются к месту назначения за гребенкой.

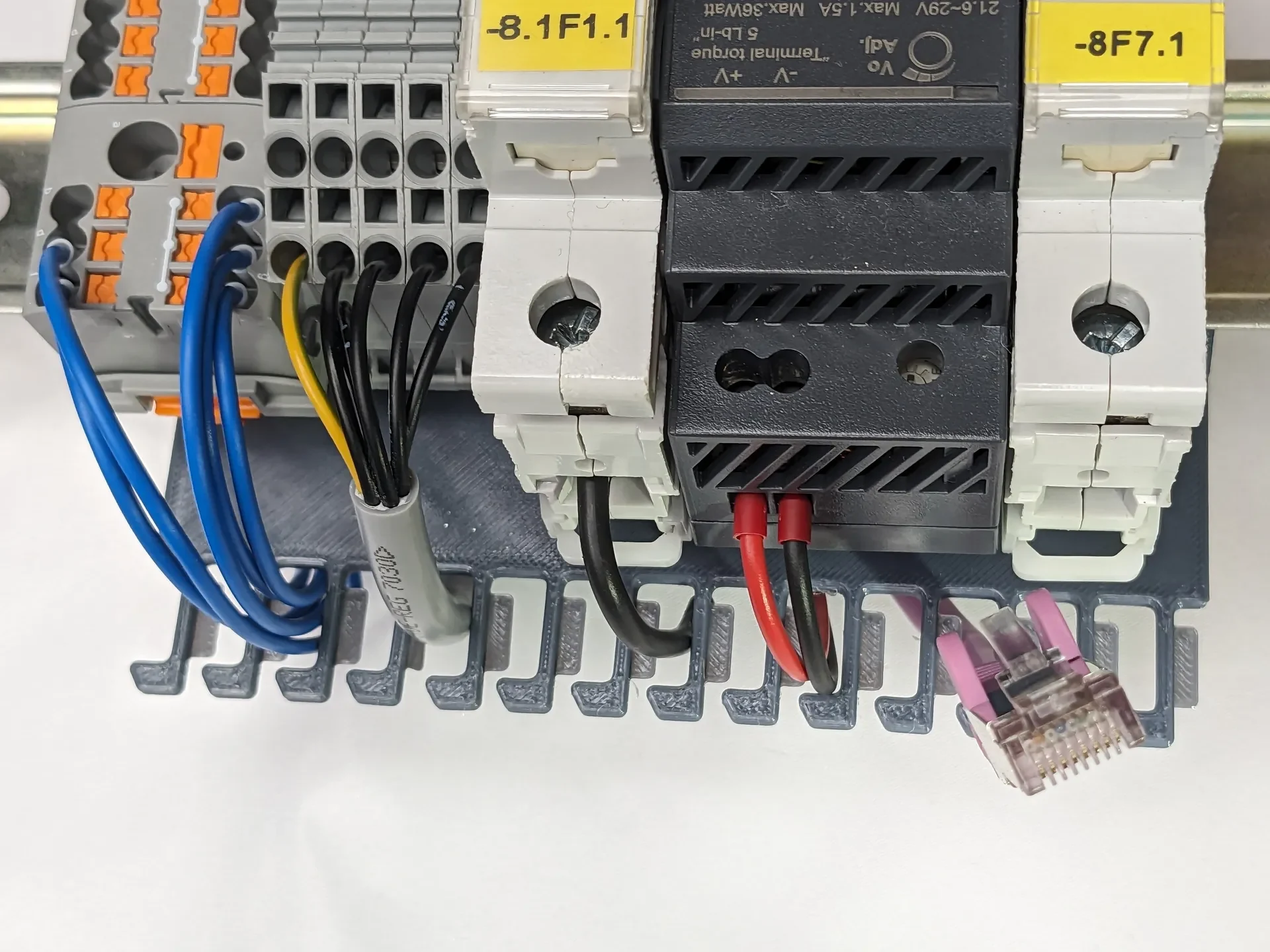

Гребень захватывает провода и кабели диаметром от ⌀2 мм (меньшие могут выскользнуть) до ⌀7 мм.
Пазы рассчитаны на монтажные винты M4 или M5 (подходят M4x20, M5x20).
Подробности
Рекомендуемые параметры печати
Ориентация Печать в указанной ориентации файла STL.
Вспомогательный материал Печать без вспомогательного материала
Высота слоя 0,2 мм
Диаметр сопла 0,4 мм
Материал ПЭТГ
